Пневматические насосы для перекачки и раздачи масла
Пневматические насосы для масла — оборудование с приводом от сжатого воздуха, предназначенное для подачи смазочных материалов из бочек, резервуаров и стационарных ёмкостей. Такие насосы применяются в автосервисах, ремонтных зонах автопарков, на промышленных предприятиях, в сельском хозяйстве и при обслуживании строительной и карьерной техники.
В отличие от электрических насосов, пневматические модели не требуют подключения электродвигателя к сети. Для работы необходим компрессор или централизованная система сжатого воздуха с подходящими давлением и расходом.
Основную часть оборудования для маслораздачи составляют поршневые насосы с коэффициентами давления 1:1, 3:1, 5:1 и выше. Конкретную модель подбирают по вязкости масла, требуемой производительности, расстоянию до точки выдачи и сопротивлению трубопровода.
Какой коэффициент давления насоса выбрать
Коэффициент давления показывает теоретическое соотношение давления масла на выходе насоса и давления сжатого воздуха на входе. Например, при коэффициенте 5:1 и давлении воздуха 6 бар теоретическое давление масла может достигать 30 бар.
Это не означает, что насос постоянно работает с таким давлением или обеспечивает максимальный расход при этой нагрузке. Реальные показатели зависят от конструкции насоса, вязкости масла и сопротивления системы.
Насосы 1:1 — перекачка больших объёмов
Пневматические насосы с коэффициентом 1:1 обычно выбирают для перемещения масла между ёмкостями и операций, где не требуется высокое давление на выходе.
Такие насосы могут обеспечивать сравнительно высокую производительность при небольшом сопротивлении линии. Для ряда исполнений предусмотрено также применение с отработанным маслом.

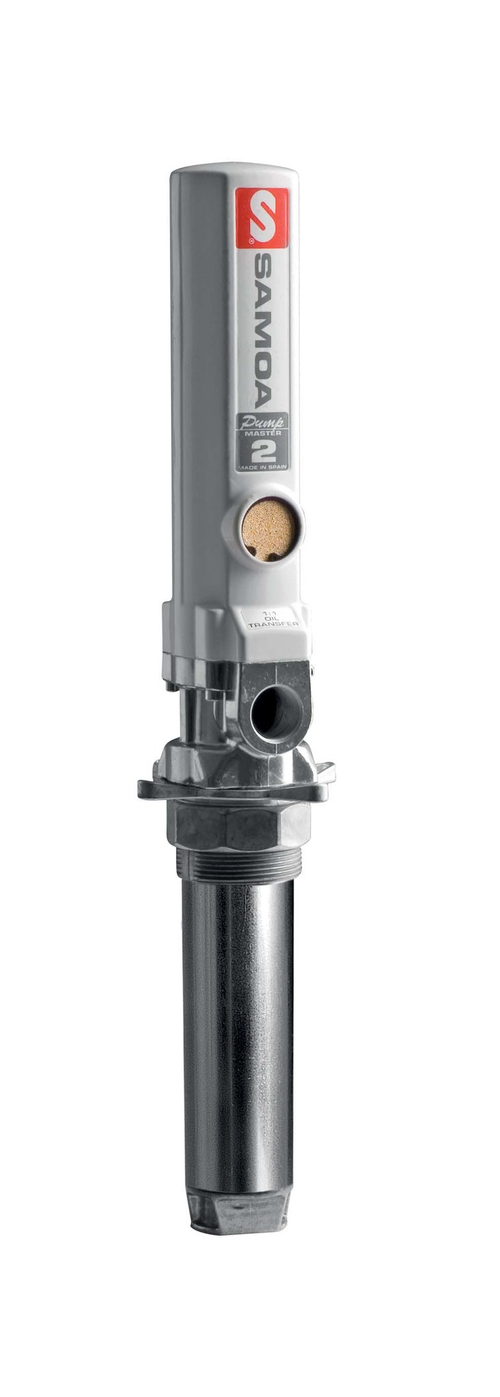

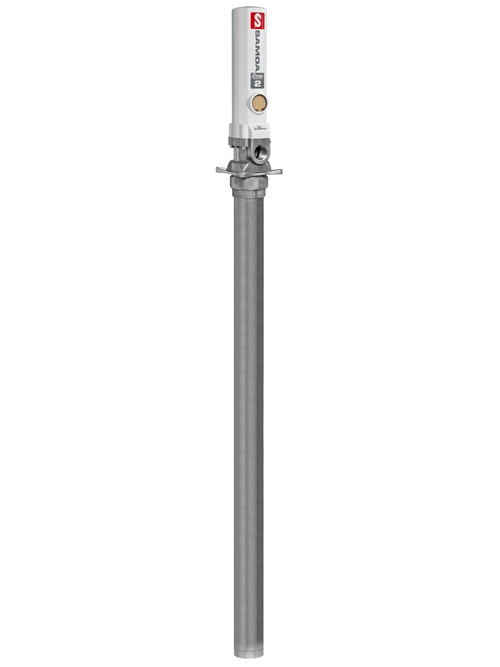

Например, Samoa PumpMaster 2 352120 имеет коэффициент 1:1, максимальную паспортную подачу до 52 л/мин при свободном выходе и предназначен для установки на бочку 205 л.
Насосы 3:1 — раздача масла из бочек

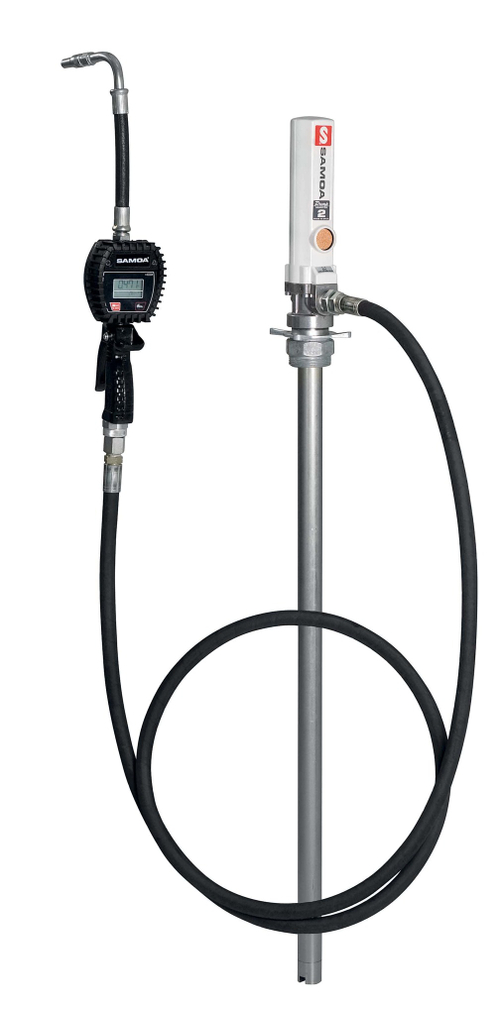

Пневматические насосы 3:1 широко используются для раздачи моторного, гидравлического и трансмиссионного масла. Их устанавливают непосредственно на бочку или подключают к небольшой маслораздаточной установке.
Это подходящий вариант для поста обслуживания с раздаточным пистолетом, счётчиком и рукавом, если параметры линии позволяют обеспечить необходимый расход.

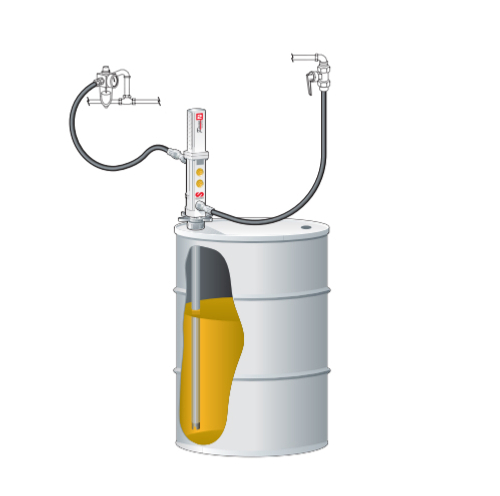

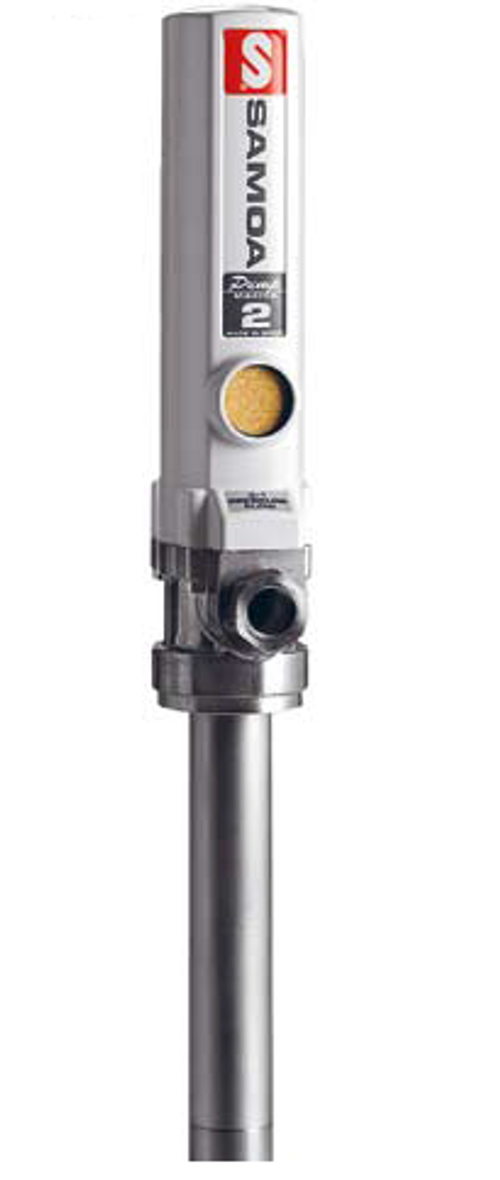

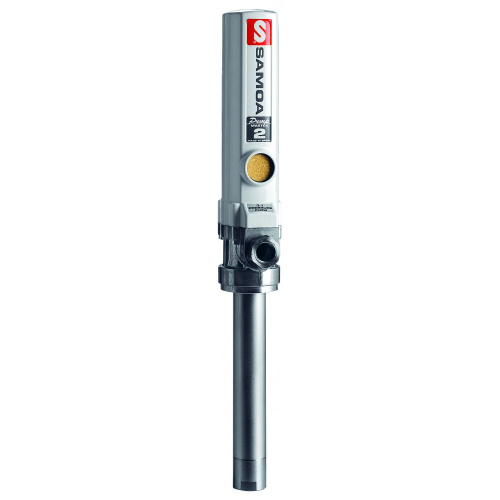

Пример — Samoa PumpMaster 2 354120. Пневматический насос двойного действия с коэффициентом 3:1, предназначенный для бочек 205 л. Максимальная подача при свободном выходе — до 35 л/мин.
Насосы 5:1 — повышенное давление
Насосы с коэффициентом 5:1 выбирают для маслораздаточных линий с повышенным гидравлическим сопротивлением, когда требуется дополнительный запас давления.
Такая необходимость может возникать при использовании длинных рукавов, шланговых катушек, счётчиков, фильтров или при подаче вязкого масла.

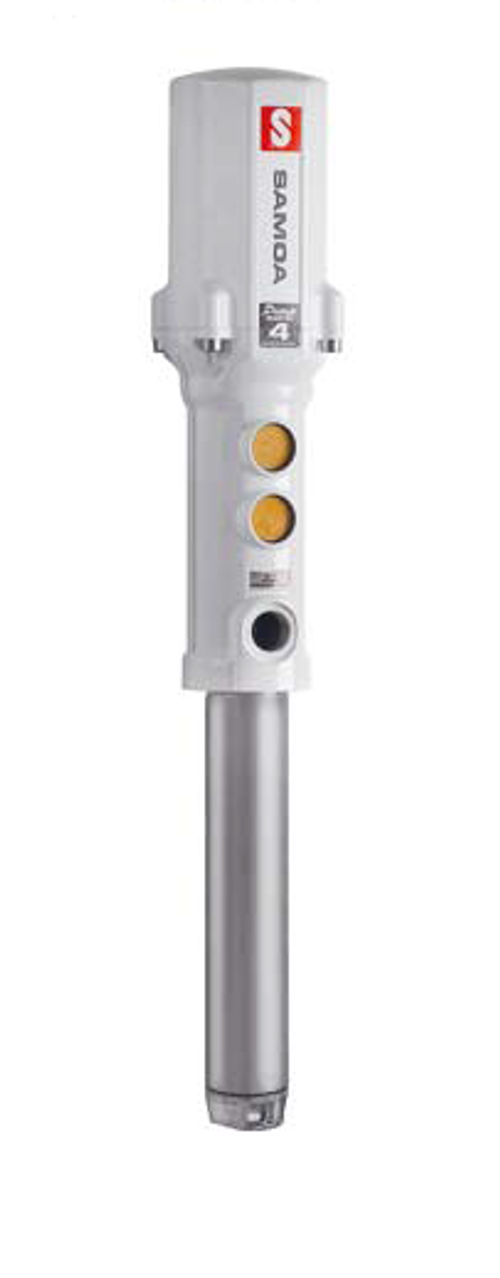

Например, Samoa PumpMaster 4 348120 — пневматический поршневой насос 5:1 для бочек 205 л с максимальной паспортной подачей до 25 л/мин и давлением до 50 бар.
Важно: более высокий коэффициент давления не означает автоматически большей производительности.
Насосы 10:1 и выше — централизованная маслораздача
Насосы с повышенным коэффициентом давления применяют в системах подачи масла из централизованных резервуаров к нескольким рабочим постам, включая удалённые точки выдачи.
Такие системы используются в крупных транспортных предприятиях, ремонтных депо, карьерах, промышленных мастерских и маслоскладах.

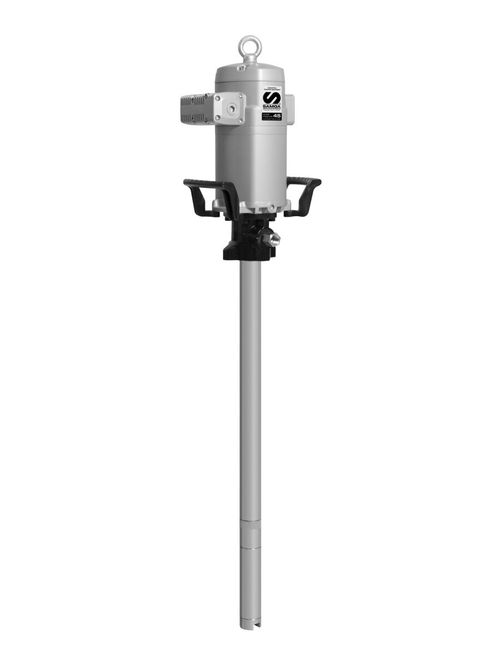

Пример — Samoa PumpMaster 45 536030, промышленный насос 10:1 для подачи масла из резервуаров в централизованную систему.
Подбор выполняют с учётом необходимого расхода одновременно работающих постов, диаметра труб, длины магистрали и максимально допустимого давления всех компонентов системы.
Пневматические насосы для бочек 50–205 литров
Бочковые пневматические насосы устанавливаются непосредственно на ёмкость со смазочным материалом. Для стандартных бочек часто используется адаптер с резьбой 2″ BSP, однако тип крепления зависит от модели.
Перед покупкой необходимо проверить:
- Размер бочки. Насос должен соответствовать высоте и конструкции ёмкости.
- Длину погружной части. Она определяет возможность забора масла из нижней части бочки.
- Способ монтажа. На бочку, стену, резервуар или монтажную стойку.
- Комплектацию. Насос может продаваться без рукава, раздаточного пистолета и счётчика.
- Параметры сжатого воздуха. Давление и расход воздуха должны соответствовать инструкции производителя.

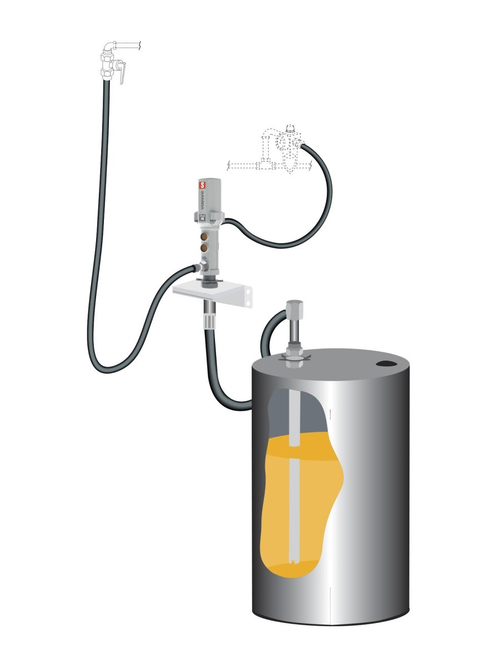

Для постоянной эксплуатации можно использовать настенный монтаж с отдельной всасывающей линией из резервуара. Такая схема удобна, когда требуется обслуживать несколько точек маслораздачи.
Производители пневматических насосов для масла
В каталоге представлены насосы европейских и американских производителей для различных условий эксплуатации.
Samoa. Испанский производитель оборудования для перекачки и раздачи смазочных материалов. Линейка PumpMaster включает насосы для небольших мастерских, бочковой маслораздачи и промышленных систем.
PIUSI. Итальянские пневматические насосы для маслораздаточного оборудования. Например, PIUSI P3.5:1 940 F0021402A имеет коэффициент 3,5:1, подачу до 21,5 л/мин и погружную часть длиной 940 мм.

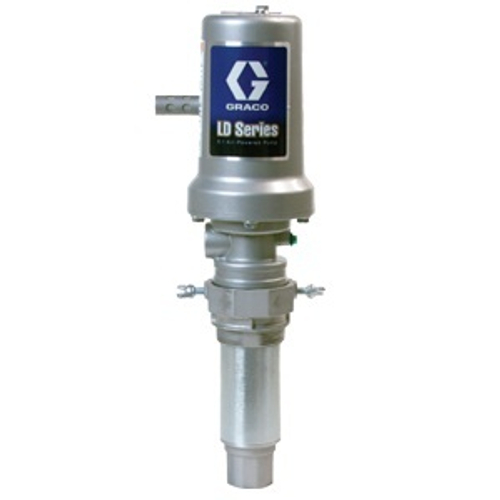

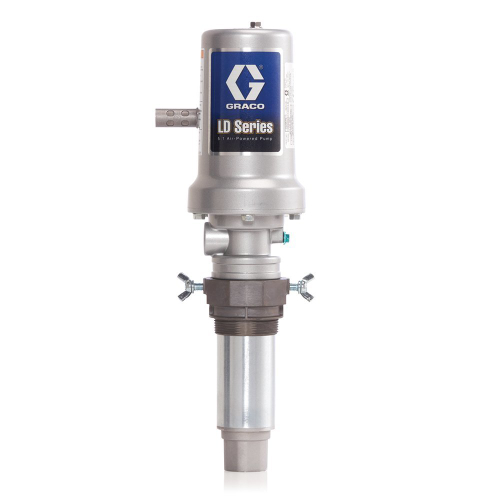

Graco. Американский производитель насосов и промышленных систем подачи технических жидкостей. В ассортименте представлены серии LD и другие решения для маслораздачи.
Meclube. Итальянский производитель пневматического маслораздаточного оборудования. Предлагает поршневые насосы с различными коэффициентами давления, включая исполнения для бочек и настенного монтажа.
Подключение пневматического насоса к компрессору
Для работы пневматического насоса необходим сжатый воздух с параметрами, предусмотренными производителем. При выборе компрессора важны не только рабочее давление, но и доступный расход воздуха.
Если компрессор не обеспечивает нужный расход, производительность насоса снижается. При недостаточной пропускной способности воздушной линии также возможны потери давления.
При монтаже проверяют:
- Рабочее давление воздуха на входе насоса.
- Расход воздуха при требуемой производительности.
- Диаметр пневматического рукава и присоединительную резьбу.
- Необходимость фильтрации, осушения и регулирования давления.
- Требования производителя к смазке пневмодвигателя.
- Наличие устройств защиты от превышения допустимого давления.
Не все пневматические насосы требуют установки лубрикатора. Подготовку воздуха необходимо выполнять в соответствии с инструкцией конкретной модели.
Как подобрать насос для централизованной подачи масла
Для стационарной системы маслораздачи недостаточно выбрать насос только по коэффициенту 3:1, 5:1 или 10:1. Нужно рассчитать рабочие характеристики всей линии.
Основные исходные данные:
- Рабочая жидкость. Тип масла, вязкость и температура эксплуатации.
- Хранение. Бочки 205 л, кубовые ёмкости или стационарные резервуары.
- Количество постов. Сколько точек раздачи будет работать одновременно.
- Расстояние подачи. Длина, диаметр, количество поворотов и перепад высот трубопровода.
- Расход. Требуемая скорость выдачи масла на каждом посту.
- Оборудование. Фильтры, счётчики, катушки, пистолеты и запорная арматура.
- Пневмосеть. Доступное давление и расход воздуха.
При повышении вязкости масла, увеличении длины трубопровода и сопротивления оборудования фактическая производительность снижается. Особенно важно учитывать температуру масла зимой и при эксплуатации в неотапливаемых помещениях.
Для нескольких постов целесообразно проектировать полноценную систему маслораздачи с насосами, трубопроводами, катушками, пистолетами и оборудованием учёта.
Частые вопросы о пневматических насосах
Чем отличается пневматический насос 3:1 от 5:1?
Основное различие — коэффициент усиления давления. При одинаковом давлении воздуха насос 5:1 способен создавать более высокое теоретическое давление масла. Однако максимальный расход определяется конструкцией насоса и условиями работы.
Можно ли подключить пневматический насос к обычному компрессору?
Да, если компрессор обеспечивает необходимое давление и расход воздуха, а линия подготовлена в соответствии с требованиями производителя насоса.
Какой насос лучше для трансмиссионного масла?
Выбор зависит от фактической вязкости масла и необходимого расхода. Для густых масел и систем с высоким сопротивлением может понадобиться насос с повышенным давлением. Конкретную модель подбирают по паспортным характеристикам.
Можно ли использовать насос для отработанного масла?
Только если производитель допускает такую рабочую жидкость. Отработанное масло может содержать абразивные частицы, воду и другие загрязнения, поэтому нужно учитывать материалы насоса и требования к фильтрации. Посмотрите также оборудование для откачки отработанного масла.
Чем поршневой насос отличается от мембранного?
Поршневые насосы широко применяются для подачи смазочных масел под давлением на раздаточные посты. Пневматические мембранные насосы используют для перекачки различных технических жидкостей с учётом совместимости материалов и характеристик перекачиваемой среды. Посмотрите отдельную категорию мембранных насосов.
Можно ли подключить к насосу счётчик масла?
Да. Счётчик и раздаточный пистолет подбирают с учётом допустимого давления, расхода и вязкости жидкости. Для автоматизированного учёта дополнительно требуется совместимая система управления.
Купить пневматический насос для масла
Поможем подобрать насос для бочки 205 л, резервуара, сервисного поста или централизованной системы раздачи масла. При необходимости подберём пневматические соединения, регуляторы давления, рукава, фильтры, раздаточные пистолеты и счётчики.
Поставка оборудования по Москве, Московской области и другим регионам России. Для расчёта комплектации сообщите тип масла, объём тары, расстояние подачи и параметры имеющейся пневмосети.
