Краны и пистолеты для быстрой заправки дизельного топлива
Топливозаправочные краны для скоростной заправки используются для подачи дизельного топлива в баки карьерных самосвалов, экскаваторов, погрузчиков, локомотивов и другой тяжёлой техники. В отличие от обычных пистолетов для АЗС, такое оборудование рассчитано на работу с высокопроизводительными заправочными системами и специальными быстроразъёмными соединениями.
В каталоге представлены топливозаправочные краны Banlaw, FloMAX, Wiggins и Fast Fill Systems. Ассортимент включает пистолеты сухого разъёма (Dry Break), модели с автоматическим прекращением подачи при правильно подобранной системе и специализированные исполнения для высоких расходов топлива.
Кран быстрой заправки подбирается совместно с ресивером на топливном баке, системой вентиляции и предотвращения переполнения, насосом и заправочным рукавом. Совпадение присоединительной резьбы не гарантирует совместимости компонентов.
Как работает система скоростной заправки топлива
В системах быстрой заправки дизельного топлива вместо обычной открытой заливной горловины применяется специальный заправочный ресивер, установленный на топливном баке техники.
Оператор присоединяет топливозаправочный пистолет к ресиверу и фиксирует соединение предусмотренным механизмом. После открытия клапана дизельное топливо поступает в бак через герметизированный узел.
В зависимости от конструкции системы прекращение заправки может обеспечиваться ростом противодавления, специальным вентиляционным клапаном или отдельным механизмом контроля заполнения бака.
Основные компоненты такой системы:
- Топливозаправочный кран. Соединяется с ресивером и управляет подачей дизельного топлива.
- Заправочный ресивер. Устанавливается на технике и образует ответную часть быстроразъёмного соединения.
- Вентиляционная система. Обеспечивает отвод воздуха из бака и в предусмотренных конструкциях участвует в автоматическом прекращении заправки.
- Насосная станция. Подаёт топливо с необходимым расходом и давлением.
- Топливный рукав. Соединяет кран с заправочным оборудованием.
- Дополнительные устройства. Фильтры, счётчики, клапаны защиты от переполнения и оборудование учёта топлива.
Использование сухого разъёма позволяет уменьшить потери топлива при соединении и разъединении компонентов. Однако сама конструкция Dry Break не означает, что любая комбинация пистолета и ресивера обеспечивает автоматическую остановку подачи при наполнении бака.
Banlaw — краны скоростной заправки до 800 л/мин
Banlaw выпускает высокопроизводительные топливозаправочные пистолеты для карьерной техники, железнодорожного транспорта, портового оборудования и промышленных предприятий.
В каталоге представлены различные исполнения серии BNM800, предназначенные для подачи дизельного топлива через соединение Dry Break.
Banlaw BNM800M — стандартное исполнение
Banlaw BNM800M — пистолет скоростной заправки с максимальной номинальной пропускной способностью до 800 л/мин.
Основные характеристики:
- Назначение — заправка дизельным топливом.
- Максимальная номинальная подача — 800 л/мин.
- Входное соединение — 2″ NPT с внутренней резьбой.
- Максимальное рабочее давление — 20 бар.
- Пружина со средним давлением срабатывания.
- Быстроразъёмное соединение Dry Break.
- Защитная заглушка в комплекте.
При использовании с согласованными ресиверами и вентиляционными устройствами Banlaw система может автоматически прекращать подачу топлива после заполнения бака.
Banlaw BNM800M-CT — для низких температур
Banlaw BNM800M-CT — специальное низкотемпературное исполнение серии 800 с номинальной пропускной способностью до 800 л/мин.
Оно рассчитано на применение в условиях пониженных температур. В каталоге указана рабочая температура от −51 до +55 °C.
По сравнению с BNM800M такое исполнение выбирают для эксплуатации в холодном климате при подтверждённой совместимости всех элементов заправочной системы, включая ресивер, уплотнения и вентиляционное оборудование.
Обозначение CT относится к низкотемпературному исполнению. Не следует путать BNM800M-CT с моделями Banlaw BNMF, оснащаемыми технологией идентификации оборудования FuelTrack.
Banlaw FuelTrack — идентификация техники
Для предприятий, которым требуется автоматизированный контроль заправок, Banlaw выпускает специальную линейку топливозаправочных пистолетов с технологией Auto ID.

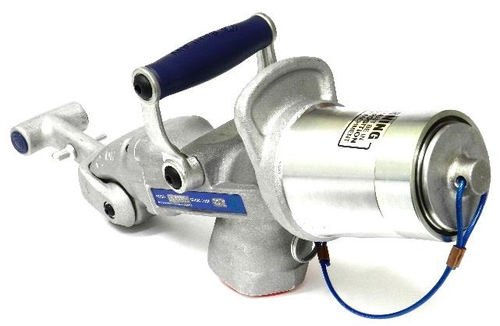

Например, Banlaw BNMF800M-CT относится к исполнению FuelTrack для низких температур.
Такие пистолеты могут использоваться в составе совместимой системы идентификации техники и регистрации операций выдачи топлива.
Наличие технологии Auto ID не означает, что один пистолет самостоятельно обеспечивает полный учёт заправок. Для этого требуется соответствующая инфраструктура Banlaw, включая устройства идентификации, оборудование обработки данных и программное обеспечение.
FloMAX FN600 — кран быстрой заправки 1 1/2″
FloMAX FN600 — топливозаправочный пистолет с механизмом фиксации Dog Lock и входным присоединением 1 1/2″ NPT.
Он предназначен для заправки дизельным топливом строительной, горнодобывающей, сельскохозяйственной и другой тяжёлой техники.
Основные особенности:
- Механическая фиксация на совместимом топливном ресивере.
- Встроенное поворотное соединение для подключения рукава.
- Защитная заглушка для носика.
- Износостойкие элементы конструкции.
- Возможность обслуживания и замены отдельных компонентов.
- Механизм автоматического прекращения подачи при использовании с соответствующей системой.
Производитель указывает пропускную способность до приблизительно 680 л/мин при определённых условиях подачи через рукав 1 1/2″. Фактическая скорость заправки зависит от давления, диаметра магистрали и остальных компонентов.
При замене крана другого производителя необходимо проверить геометрию ресивера, способ фиксации, параметры срабатывания и совместимость системы отвода воздуха.

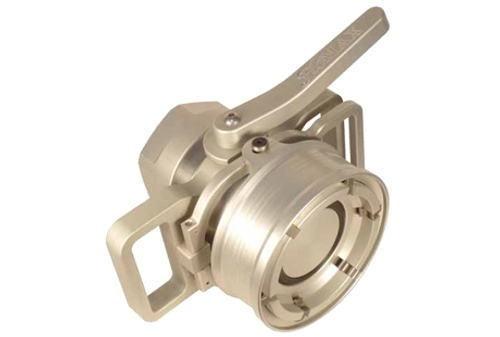

FloMAX FN3 — высокопроизводительное сопло 3″
FloMAX FN3 — специализированное топливозаправочное сопло диаметром 3″ для систем с очень высокой производительностью.
Производитель указывает номинальную пропускную способность соединений серии FN3 до 1200 американских галлонов в минуту при определённых испытательных условиях. Это приблизительно 4500 л/мин.
Такие значения относятся к специально рассчитанной системе и не означают, что кран обеспечит аналогичный расход с любым насосом и топливным рукавом.
Для FN3 предусмотрены специальные трёхдюймовые топливные ресиверы FloMAX серии FR3.
Исполнение FN3 нельзя считать прямой заменой обычного FN600: у них отличаются размер соединения и назначение. При подборе необходимо согласовать насосную станцию, трубопровод, ресивер и параметры топливного бака.

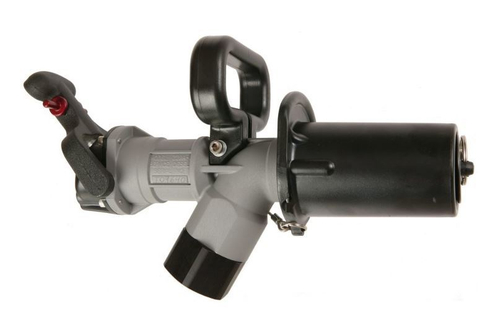

Wiggins ZZ9A1 — кран для скоростной заправки
Wiggins ZZ9A1 — профессиональный топливозаправочный пистолет сухого разъёма для дизельного топлива.
Он используется в системах быстрой заправки карьерной, строительной и железнодорожной техники.
Кран оснащается механическим фиксатором соединения и предусматривает возможность обслуживания с заменой отдельных деталей.
Для исполнения ZZ9A1 используется входная резьба 1 1/2″ NPT. При подборе к существующему оборудованию необходимо проверить тип ресивера и предусмотренный механизм автоматического прекращения заправки.
Wiggins также выпускает другие исполнения скоростных пистолетов. Не следует переносить характеристики более производительных серий на модель ZZ9A1 без проверки документации.

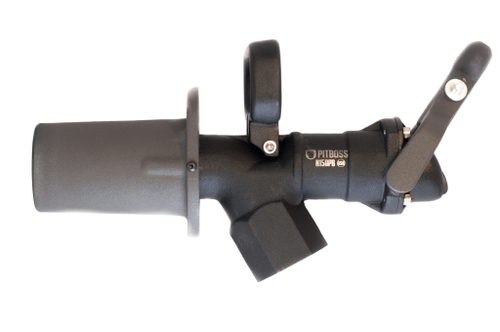

Fast Fill Systems PitBoss
Fast Fill Systems PitBoss — топливозаправочный кран для применения в системах быстрой заправки дизельной техники.
При подборе в качестве замены существующего крана необходимо установить точное исполнение, характеристики установленного ресивера, параметры насосной станции и требования к отсечке топлива.
Для оборудования Fast Fill Systems особенно важно правильно определить исходный артикул и конфигурацию системы, поскольку совпадение назначения не гарантирует полной взаимозаменяемости компонентов.
Чем кран быстрой заправки отличается от обычного пистолета АЗС
Обычные раздаточные пистолеты для АЗС предназначены для выдачи топлива через заливную горловину транспортного средства с расходом, соответствующим конструкции топливораздаточной колонки.
Пистолеты скоростной заправки рассчитаны на применение со специальными ресиверами и заправочными магистралями высокого расхода.
Ключевые отличия:
- Способ соединения. Быстроразъёмный герметизированный узел вместо свободного размещения носика в горловине.
- Производительность. Возможность работы с повышенными расходами при соответствующей системе.
- Фиксация. Специальный механизм удерживает кран на ресивере.
- Автоматическая отсечка. В зависимости от исполнения может работать совместно с вентиляцией и устройствами предотвращения переполнения бака.
- Назначение. Прежде всего тяжёлая техника, промышленные заправочные станции и специализированный транспорт.
Для обычных топливораздаточных колонок смотрите заправочные пистолеты для АЗС.
Как выбрать совместимый кран и ресивер
Правильный подбор крана — одна из наиболее важных задач при ремонте или модернизации системы скоростной заправки.
Перед заказом необходимо уточнить:
- Марку и артикул существующего крана. Например, Banlaw BNM800M, FloMAX FN600 или Wiggins ZZ9A1.
- Модель ресивера. Совместимость ответной части быстроразъёмного соединения.
- Механизм фиксации. Dog Lock, шариковая фиксация или другая конструкция.
- Диаметр и резьбу. Например, 1 1/2″ NPT или 2″ NPT.
- Требуемый расход. Фактическую скорость подачи топлива.
- Давление. Параметры насосной станции и допустимое давление компонентов.
- Механизм прекращения заправки. Характеристики вентиляции, клапанов и настройки давления срабатывания.
- Температуру эксплуатации. Необходимость низкотемпературного исполнения.
- Комплектацию. Наличие заглушки, вертлюга, адаптеров и дополнительных соединений.
Даже если два крана разных производителей присоединяются к одному типоразмеру ресивера, это не гарантирует правильную работу автоматической отсечки. Совместимость необходимо проверять для всей системы.
Для замены установленного компонента рекомендуем предоставить фотографию маркировки крана, ресивера и схему заправочной системы.
Автоматическое отключение и защита от переполнения бака
В промышленных системах скоростной заправки автоматическое прекращение подачи топлива может быть связано с противодавлением, создаваемым при достижении заданного уровня топлива, либо с отдельным механизмом контроля наполнения.
Работа такой функции зависит от согласования характеристик пистолета, ресивера, вентиляционного устройства и насосной станции.
Если используется неподходящий ресивер, повреждённый вентиляционный клапан или неверно подобранные настройки, функция автоматической остановки может работать некорректно.
Поэтому замена только топливозаправочного крана без проверки других компонентов системы не всегда решает проблему.
Для специализированных задач существуют системы защиты от переполнения, например Banlaw FillSafe Zero. Подробнее об оборудовании для холодного климата — в статье «Система быстрой заправки для холодных условий использования».
Где применяются краны скоростной заправки
Карьерные самосвалы. Для сокращения времени заправки машин с большими топливными баками и интенсивным графиком эксплуатации.
Экскаваторы и горная техника. Для организации подачи дизельного топлива через специальные ресиверы, установленные на обслуживаемой машине.
Железнодорожные предприятия. Для скоростной заправки совместимых локомотивов и специального подвижного состава.
Порты и терминалы. Для обслуживания крупногабаритной дизельной техники и промышленного транспортного оборудования.
Строительные и лесозаготовительные предприятия. Для оснащения заправочных машин и пунктов обслуживания тяжёлой техники.
Частые вопросы о топливозаправочных кранах
Чем отличается топливозаправочный кран от обычного пистолета?
В данной категории представлены специальные краны скоростной заправки с быстроразъёмным соединением. Они предназначены для подключения к совместимому ресиверу и работы в высокопроизводительных системах подачи топлива.
Какой пистолет выбрать для карьерного самосвала?
Необходимо знать модель установленного ресивера, конструкцию вентиляции бака, требуемую производительность и параметры насосной станции. Для таких задач применяются Banlaw, FloMAX, Wiggins и другие совместимые системы.
Чем отличаются Banlaw BNM800M и BNM800M-CT?
Обе модели относятся к высокопроизводительной серии 800. Исполнение BNM800M-CT предназначено для эксплуатации при пониженных температурах. Допустимые условия работы необходимо проверять по спецификации.
Можно ли заменить Wiggins на Banlaw или FloMAX?
В отдельных системах возможна замена на совместимое оборудование другого производителя. Однако необходимо проверить тип ресивера, размеры соединения, механизм фиксации и правильность работы системы прекращения заправки.
Что означает Dry Break?
Это быстроразъёмное соединение с клапанным механизмом, предназначенное для уменьшения потерь жидкости при соединении и разъединении компонентов.
Будет ли кран автоматически отключаться при заполнении бака?
Только если конкретная система предусматривает эту функцию и правильно подобраны её компоненты. Один пистолет не гарантирует автоматической защиты от переполнения.
Можно ли использовать кран быстрой заправки для бензина?
Оборудование в этой категории предназначено преимущественно для дизельного топлива. Применение с бензином без прямого подтверждения производителя недопустимо.
Нужен ли специальный насос для заправки со скоростью 800 л/мин?
Да. Требуемый фактический расход должна обеспечивать вся система: насос, трубопровод, фильтры, счётчик, рукав, пистолет и ресивер. Наличие крана с паспортным пределом 800 л/мин не означает, что заправка будет происходить с такой скоростью.
Какие данные нужны для подбора аналога?
Желательно предоставить артикул существующего крана, фотографии ресивера и маркировки, сведения о насосной станции, расходе, давлении и способе прекращения заправки.
Купить кран быстрой заправки топлива
Наша компания поставляет топливозаправочные краны и пистолеты Banlaw, FloMAX, Wiggins и других производителей для заправки карьерной, строительной, железнодорожной и промышленной техники.
Поможем подобрать оборудование для действующей системы, проверить совместимость с ресивером, подобрать низкотемпературное исполнение, комплектующие и принадлежности для ремонта.
Для подготовки коммерческого предложения направьте артикул крана, модель техники, параметры действующей заправочной системы и требуемое количество оборудования.
