SAMOA PumpMaster 4 (379500) — настенный комплект пневматического насоса для перекачки и раздачи свежих смазочных масел из бочек 205 л и контейнеров IBC 1000 л. Предназначен для организации стационарных маслораздаточных систем в автосервисах, транспортных и промышленных предприятиях.
Комплект оснащён поршневым насосом SAMOA PumpMaster 4 с передаточным отношением 5:1 и максимальной подачей до 25 л/мин при свободном выходе. Насос закрепляется на стене и соединяется с ёмкостью через отдельный всасывающий узел, благодаря чему замена бочки не требует демонтажа насосного оборудования.
Особенности конструкции
- Пневматический поршневой насос двойного действия предназначен для подачи совместимых смазочных масел.
- Передаточное отношение 5:1 позволяет создавать давление масла до 50 бар при допустимом давлении сжатого воздуха.
- Настенное размещение освобождает пространство непосредственно над бочкой.
- Выносная всасывающая линия облегчает замену ёмкостей без перестановки насоса.
- Комплект совместим со стандартными бочками 205 л и контейнерами IBC 1000 л при соответствующей установке всасывающего узла.
- Предусмотрены принадлежности для подключения насоса к магистралям сжатого воздуха и масла.
- Оборудование можно использовать в составе системы с несколькими постами маслораздачи.
Комплектация
Согласно актуальной спецификации SAMOA, комплект 379500 включает:
- 347120 — пневматический поршневой насос PumpMaster 4, 5:1, короткое исполнение.
- 367102 — настенный всасывающий комплект с кронштейном для бочек 205 л и IBC 1000 л.
- 362911 — комплект подключения масляного насоса PumpMaster 4.
- 945670 — гидравлический переходник 1″ BSP (M) × 3/4″ BSP (F).
Маслораздаточный пистолет, счётчик, шланговая катушка, распределительные трубопроводы и компрессор не входят в перечисленную базовую комплектацию и подбираются отдельно.
Где используется
- Автосервисы: организация стационарной подачи моторного и трансмиссионного масла к постам технического обслуживания.
- Грузовые автопарки: централизованная раздача масла при обслуживании грузовиков, автобусов и специальной техники.
- Строительные предприятия: оснащение маслораздаточных постов для обслуживания экскаваторов, погрузчиков и бульдозеров.
- Сельское хозяйство: подача масла при техническом обслуживании тракторов и сельскохозяйственных машин.
- Промышленные предприятия: перекачка совместимых смазочных масел из бочек и IBC в распределительные магистрали.
Подключение и монтаж
Насос SAMOA PumpMaster 4 устанавливается на прочную вертикальную поверхность с использованием предусмотренного монтажного узла. Всасывающий комплект подключается к ёмкости с маслом, после чего насос соединяется с линией сжатого воздуха и маслораздаточной магистралью.
Рабочий диапазон давления воздуха для насоса 347120 составляет 1,5–10 бар. Максимальное давление масла — 50 бар. При выборе компрессора необходимо учитывать также расход воздуха: по спецификации насоса он составляет 400 нл/мин при указанных производителем условиях.
Максимальная производительность 25 л/мин измеряется при свободном выходе. Реальная подача зависит от вязкости и температуры масла, длины трубопровода, давления воздуха и сопротивления раздаточного оборудования.
Перед заменой бочки или обслуживанием системы необходимо перекрыть подачу сжатого воздуха и сбросить давление масла.
Настенный или бочковой монтаж
В серии PumpMaster 4 5:1 предусмотрено несколько исполнений монтажных комплектов:

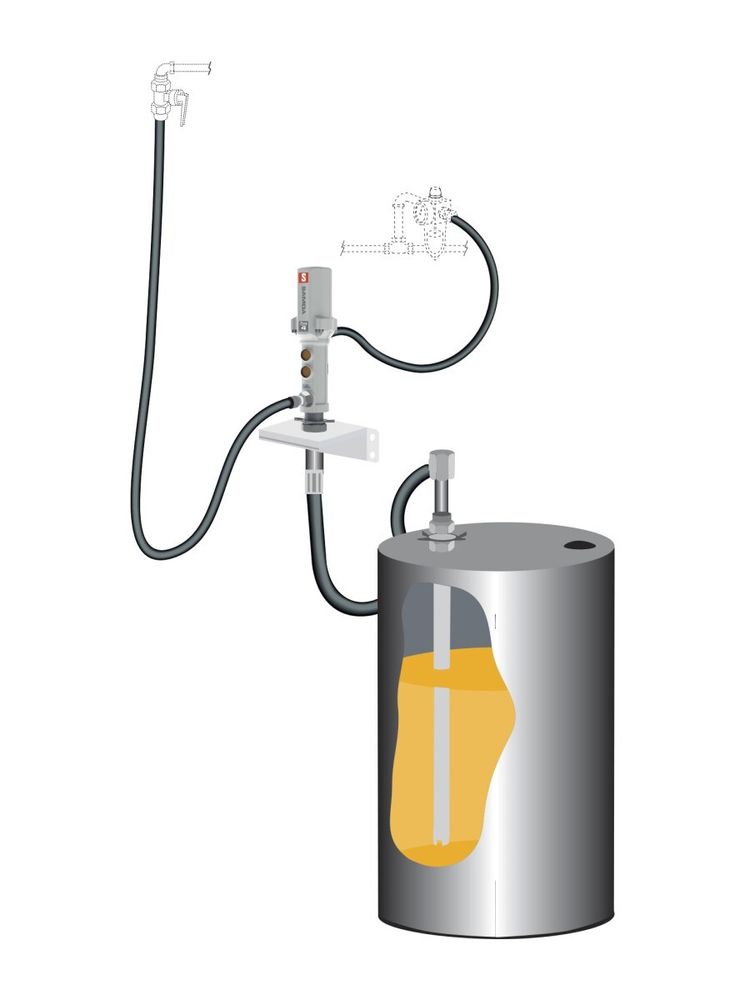

- 379500: настенный комплект с коротким насосом 347120 и отдельной всасывающей линией для бочек 205 л и IBC 1000 л.

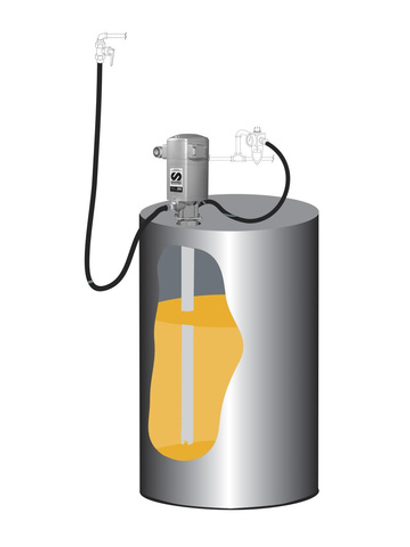

- 379504: комплект с длинным насосом 348120 для непосредственной установки на бочку 205 л.
- 379503: комплект для установки насоса на совместимый стационарный резервуар.
Настенное исполнение особенно удобно при регулярной замене бочек и подключении насоса к стационарной системе маслораздачи. При установке непосредственно на бочку насос перемещается вместе с ёмкостью.
Для непосредственного монтажа на бочку можно выбрать SAMOA PumpMaster 4 379504.
Отличие от PumpMaster 4 3:1
SAMOA выпускает настенные комплекты PumpMaster 4 с разным передаточным отношением.
379400 (3:1) подходит для систем с меньшими требованиями к давлению масла. 379500 (5:1) обеспечивает более высокое выходное давление, что может быть полезно при подаче вязких масел, использовании длинных магистралей и обслуживании нескольких постов.
Более высокое передаточное отношение не означает автоматически более высокую производительность. Выбор насоса необходимо выполнять с учётом расхода, вязкости масла, давления и сопротивления всей системы.
Для сравнения доступен настенный комплект SAMOA PumpMaster 4 379400 с передаточным отношением 3:1.
Подбор дополнительного оборудования
Для организации полноценного поста раздачи масла комплект можно дополнить маслораздаточным пистолетом, электронным счётчиком, шланговой катушкой, трубопроводами и компонентами подготовки сжатого воздуха.
При подборе важно учитывать допустимое давление всех элементов, вязкость масла, протяжённость магистралей и количество одновременно работающих постов.
Другие варианты оборудования представлены в разделе Комплекты для раздачи масла.
Частые вопросы
Можно ли использовать SAMOA 379500 с бочкой 205 л?
Да. Комплект включает всасывающий узел для стандартных бочек 205 л. Сам насос крепится на стене, а не на бочке.
Подходит ли комплект для контейнеров IBC 1000 л?
Да. SAMOA предусматривает использование всасывающего комплекта с совместимыми IBC 1000 л.
Чем настенный насос удобнее бочкового?
При замене бочки насос остаётся закреплённым на стене. Не требуется переносить его на новую ёмкость и заново подключать к стационарной раздаточной магистрали.
Какое максимальное давление масла создаёт насос?
До 50 бар при допустимом давлении сжатого воздуха. Фактическое давление зависит от настроек пневмосистемы и условий эксплуатации.
Какова производительность комплекта?
Максимальная свободная подача насоса составляет 25 л/мин. Через длинный трубопровод, счётчик или раздаточный пистолет фактическая производительность может быть ниже.
Нужен ли компрессор?
Да. Пневматический насос PumpMaster 4 работает от сжатого воздуха и требует подходящего источника пневмопитания.
Можно ли использовать комплект для трансмиссионного масла?
Да. SAMOA указывает совместимость комплекта со смазочными и трансмиссионными маслами. Необходимо учитывать вязкость конкретной жидкости и условия эксплуатации.
Входит ли маслораздаточный пистолет со счётчиком?
Нет. Комплект 379500 предназначен прежде всего для монтажа насоса и его подключения к системе. Раздаточные принадлежности подбираются отдельно.
Подходит ли комплект для отработанного масла?
Он предназначен для совместимых смазочных масел. Для отработанного масла с механическими загрязнениями следует выбирать оборудование, рассчитанное на такие условия.
