Пистолеты и счётчики для подачи консистентной смазки
Раздаточные пистолеты и счётчики для консистентной смазки используются для подачи и контроля расхода пластичных смазочных материалов при обслуживании автомобилей, спецтехники и промышленного оборудования. Пистолет позволяет оператору управлять подачей смазки к пресс-маслёнке, а счётчик — измерять количество выданного материала.
В каталоге представлены пистолеты Samoa, Meclube, Graco, PIUSI и других производителей: исполнения с жёсткими и гибкими наконечниками, поворотными Z-образными шарнирами, встроенными электронными счётчиками и отдельные приборы для измерения расхода смазки.
Оборудование предназначено для подключения к совместимым насосам и солидолонагнетателям. Сам раздаточный пистолет не создаёт давление: подача обеспечивается насосной установкой.
Виды пистолетов и счётчиков для смазки
Раздаточные пистолеты без счётчика
Пистолет без счётчика используется для ручного управления подачей консистентной смазки. Оператор соединяет наконечник с пресс-маслёнкой и нажимает на курок, открывая подачу от насоса.
Такие исполнения применяются в автосервисах, грузовых автопарках, ремонтных депо и мастерских, где не требуется измерять каждую порцию смазки.

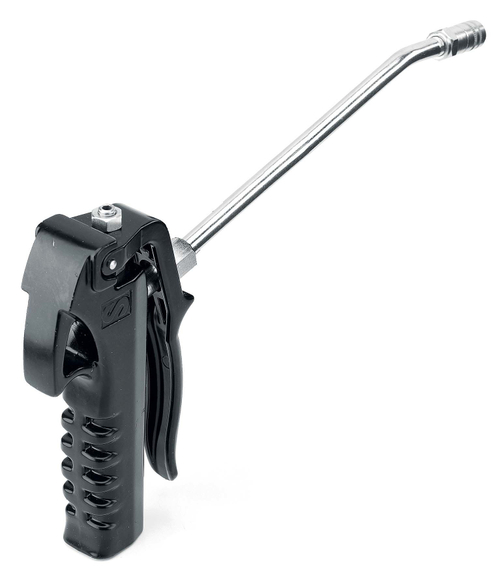

Например, Samoa PG-77 413077 — профессиональный раздаточный пистолет с жёстким наконечником. Максимальное рабочее давление составляет 500 бар, входное соединение — 1/4″ BSP, выходное — 1/8″ BSP.
Исполнение предназначено для подачи совместимой консистентной смазки из высоконапорной системы. Наличие насадки и соединений следует проверять по артикулу.
Пистолеты с гибким наконечником
Гибкий рукав помогает обслуживать пресс-маслёнки, расположенные за элементами подвески, внутри механизмов и в других труднодоступных местах.
В каталоге представлены:

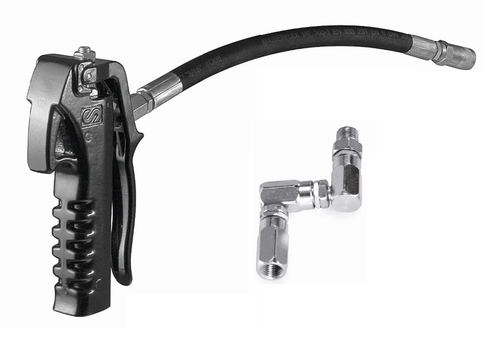

- Samoa PG-77/ZF 413082 — пистолет с гибким армированным рукавом длиной 450 мм и Z-образным шарниром.

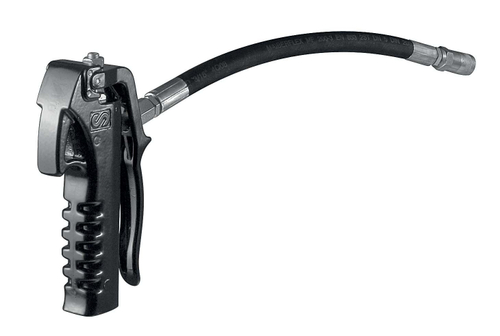

- Samoa PG-77/F 413081 — исполнение с гибким рукавом 450 мм без Z-образного шарнира.
- Meclube 014-1080-000 — пистолет с гибкой трубкой длиной 400 мм и четырёхлепестковым соединителем.
При выборе необходимо учитывать расположение точки смазки, длину наконечника и допустимое рабочее давление. Гибкий рукав должен быть рассчитан на давление всей системы.
Пистолеты с Z-образным шарниром
Z-образное поворотное соединение позволяет изменять положение пистолета относительно подводящего рукава. Оно облегчает работу с тяжёлыми высоконапорными шлангами и уменьшает их скручивание при перемещении оператора.
Например, Samoa PG-77/Z 413080 оснащён жёстким наконечником и Z-шарниром. Samoa PG-77/ZF 413082 сочетает шарнир с гибким выпускным рукавом.
В линейке Meclube также представлены исполнения с шарнирами, в том числе 014-1083-010 с жёстким наконечником.
Наличие поворотного соединения особенно полезно на стационарных постах со шланговыми катушками, где раздаточный пистолет часто перемещают между разными точками обслуживания.
Пистолеты со счётчиком консистентной смазки
Пистолет со встроенным счётчиком объединяет управление подачей и измерение отпущенной порции. На дисплее оператор видит количество смазки, прошедшее через измерительный механизм.
Такое оборудование используется, когда необходимо контролировать расход смазки при обслуживании техники, учитывать выдачу материала либо соблюдать установленную технологическую дозу.

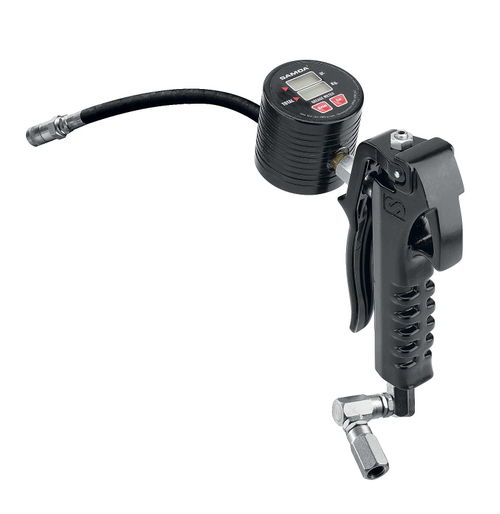

Samoa PG500-14FM — пистолет с электронным счётчиком
Samoa PG500-14FM 415012 — раздаточный пистолет со встроенным электронным счётчиком, гибким наконечником и Z-образным соединением.
Основные характеристики исполнения:
- Рабочая среда — консистентная смазка до NLGI 2.
- Диапазон расхода — 0,1–2,5 кг/мин.
- Максимальное рабочее давление — 500 бар.
- Заявленная погрешность измерения — ±2% при предусмотренных условиях.
- Электронная индикация и возможность калибровки.
Пистолет удобен для обслуживания техники, когда оператор должен измерять выдаваемое количество смазки непосредственно у обслуживаемого узла.
Важно: наличие электронного счётчика не означает автоматического отключения подачи после достижения заданной дозы. Функцию предварительного набора и автоматической остановки необходимо проверять отдельно.
Отдельные электронные счётчики смазки
Если раздаточный пистолет уже имеется, в некоторых системах можно установить отдельный счётчик. Он позволяет измерять расход без замены всей раздаточной арматуры, если характеристики и соединения оборудования совместимы.

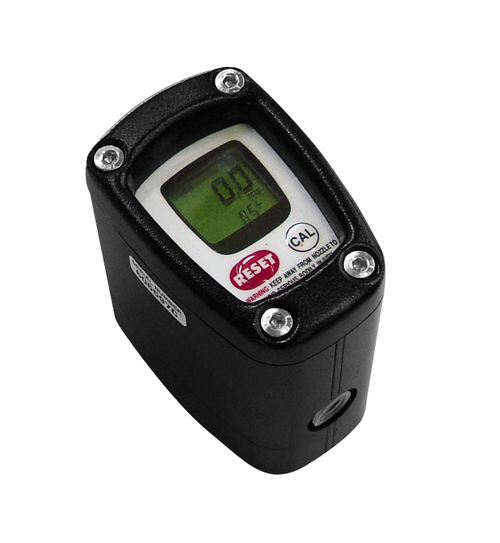

PIUSI K200 GR/KG — учёт смазки в граммах и килограммах
PIUSI K200 GR/KG F0043011A — компактный электронный счётчик с овальными шестернями для измерения количества совместимых смазочных материалов.
Исполнение GR/KG предназначено для отображения количества в граммах и килограммах. По данным каталога максимальное рабочее давление составляет 550 бар, а диапазон расхода смазки — 0,1–2,5 кг/мин.
Счётчик оснащается электронным дисплеем и функцией калибровки. Его можно использовать как измерительный компонент подходящей раздаточной системы.
При подборе необходимо учитывать, что производитель выпускает несколько вариантов K200 с разными единицами измерения, диаметрами соединений и функциями. Версия GR/KG отличается от исполнений ML/L и импульсных датчиков.
Samoa EGM700 — электронный счётчик смазки
Samoa EGM700 411110 предназначен для измерения количества консистентной смазки при подаче через совместимую линию.
Для представленного исполнения указаны:
- Диапазон расхода 0,1–2,5 кг/мин.
- Максимальное рабочее давление 700 бар.
- Присоединения 1/8″ BSP с внутренней резьбой.
- Работа со смазкой до NLGI 2.
- Электронный принцип измерения с овальными шестернями.
При выборе счётчика необходимо проверять не только допустимое давление, но и минимальный расход. При работе за пределами рабочего диапазона производитель не гарантирует заявленные метрологические показатели.
Импульсный счётчик Samoa EGM700
Samoa EGM700 411120 — импульсный датчик расхода для подачи данных о количестве смазки во внешнее измерительное или управляющее устройство.
Его применяют в системах, где необходимо передавать сигнал контроллеру, регистратору или совместимой системе учёта.
Импульсный выход сам по себе не обеспечивает регистрацию операций по сотрудникам и оборудованию. Для этого необходимо соответствующее устройство обработки данных и программное обеспечение.
Как выбрать пистолет для смазки
Пистолет необходимо подбирать совместно с насосом и остальными компонентами смазочной линии. Основные параметры:
- Тип смазки. Совместимость с консистентным материалом и допустимый класс NLGI.
- Рабочее давление. Пистолет, рукав и соединения должны выдерживать максимально возможное давление системы.
- Наконечник. Жёсткая трубка или гибкий рукав в зависимости от доступа к пресс-маслёнке.
- Поворотное соединение. Наличие Z-образного шарнира для удобной работы с рукавом.
- Резьба. Тип и размер входного и выходного присоединения.
- Измерение расхода. Необходимость встроенного счётчика, отдельного расходомера или передачи импульсов.
- Комплектация. Наличие насадки, выходной трубки, шарнира и переходников.
Для подключения к уже установленному солидолонагнетателю желательно сообщить модель насоса и раздаточного рукава. Это позволит проверить совместимость соединений и ограничений по давлению.
Рабочее давление пистолета и безопасность
При использовании пневматических насосов высокого давления важна совместимость всех элементов раздаточной линии.
Например, насос с коэффициентом 60:1 при давлении воздуха 8 бар теоретически может создавать давление смазки до 480 бар, если это допускается его рабочими характеристиками.
Это означает, что пистолет, рассчитанный на 400 бар, нельзя использовать в такой системе без предусмотренного и надёжного ограничения давления.
Максимально допустимое давление линии определяется компонентом с наименьшим рабочим пределом.
Струя смазки под высоким давлением способна проникать под кожу и вызывать тяжёлую травму. При работе нельзя направлять наконечник на человека, проверять герметичность соединений руками или отсоединять оборудование под давлением. При подозрении на инъекционную травму необходима немедленная экстренная медицинская помощь.
Как измеряется расход консистентной смазки
Для учёта расхода смазки применяются приборы с различными механизмами измерения. В компактных счётчиках PIUSI и Samoa широко используется принцип овальных шестерён.
Поток материала вращает измерительные элементы, а электронный блок преобразует полученные сигналы в показания количества отпущенной смазки.
При выборе необходимо различать:
- Граммы и килограммы. Единицы, удобные для контроля массы выданного смазочного материала.
- Миллилитры и литры. Объёмные единицы, применяемые в отдельных измерительных исполнениях.
- Импульсы. Выходной сигнал датчика, который необходимо обработать внешним устройством.
Граммы и миллилитры нельзя приравнивать без учёта плотности. Точность показаний зависит от калибровки, свойств смазки и соблюдения рабочего диапазона расходомера.
Применение в автосервисах и промышленности
Грузовые автопарки. Пистолеты применяются при шприцевании шкворней, карданных соединений, шарниров и других предусмотренных конструкцией точек смазки.
Строительная и карьерная техника. Гибкие наконечники и поворотные соединения упрощают доступ к узлам экскаваторов, погрузчиков и других машин.
Ремонтные депо. Пистолеты со счётчиком позволяют контролировать количество смазки, выдаваемое при регламентном обслуживании оборудования.
Промышленные предприятия. Отдельные счётчики и импульсные датчики используются в системах контроля расхода смазочных материалов при наличии совместимого оборудования управления.
Для комплектации рабочего поста могут понадобиться солидолонагнетатели, пневматические насосы для смазки и шланговые катушки высокого давления.
Для раздачи жидкого моторного, гидравлического и трансмиссионного масла предусмотрена отдельная категория пистолетов и счётчиков для масла.
Частые вопросы о пистолетах и счётчиках смазки
Чем пистолет для смазки отличается от смазочного шприца?
Раздаточный пистолет управляет подачей материала от внешнего насоса. Смазочный шприц обычно имеет собственный резервуар или картридж и встроенный механизм нагнетания.
Как выбрать пистолет для солидолонагнетателя?
Необходимо проверить рабочее давление насоса, размер соединения, тип смазки, необходимый наконечник и комплектацию. При длительной работе удобны исполнения с поворотным шарниром.
Какой пистолет лучше: с жёстким или гибким наконечником?
Жёсткая трубка удобна при прямом доступе к пресс-маслёнке. Гибкий рукав помогает обслуживать точки, расположенные за элементами конструкции или внутри механизмов.
Для чего нужен Z-образный шарнир?
Он позволяет изменять положение пистолета относительно подводящего рукава, уменьшая его скручивание и облегчая работу оператора.
Можно ли измерять расход смазки в граммах?
Да. Например, PIUSI K200 GR/KG и совместимые электронные счётчики позволяют отображать количество выданной смазки в массовых единицах. Точность зависит от правильной калибровки и условий работы.
Можно ли использовать обычный счётчик масла для солидола?
Не следует. Необходимо выбирать расходомер, у которого производителем подтверждена совместимость с консистентной смазкой, рабочим давлением и требуемым диапазоном расхода.
Можно ли передавать расход смазки в систему учёта?
Да, при использовании совместимого импульсного датчика и контроллера. Например, Samoa EGM700 411120 предназначен для формирования измерительного сигнала, но сам по себе не является законченной системой учёта.
Какой пистолет нужен для смазки NLGI 2?
Выбирайте модель с подтверждённой совместимостью с NLGI 2. Необходимо дополнительно проверить температуру применения, рабочее давление и характеристики насосной установки.
Нужно ли калибровать электронный счётчик?
Порядок и периодичность калибровки определяются инструкцией производителя и условиями применения. При изменении свойств смазки и при повышенных требованиях к точности может потребоваться проверка показаний.
Купить пистолет или счётчик для консистентной смазки
Наша компания поставляет раздаточные пистолеты, электронные счётчики и импульсные расходомеры Samoa, Meclube, PIUSI, Graco и других производителей.
В каталоге можно подобрать оборудование для подачи консистентной смазки через раздаточный пистолет, измерения выданного количества и подключения измерительных приборов к совместимым системам управления.
Поможем подобрать оборудование по модели солидолонагнетателя, типу смазки, рабочему давлению, присоединениям и требованиям к измерению расхода.
