Катушки для раздачи консистентной смазки
Шланговые катушки для консистентной смазки предназначены для хранения и автоматической смотки рукавов высокого давления на постах шприцевания и технического обслуживания оборудования. Они используются совместно с пневматическими солидолонагнетателями, насосами для смазки и раздаточными пистолетами.
В каталоге представлены катушки Samoa RM12, RM-12S, RM12L, RM-12CL и Graco SD для подачи пластичных смазок и солидола. Оборудование применяется в грузовых автопарках, ремонтных депо, на предприятиях по обслуживанию строительной, карьерной, сельскохозяйственной и промышленной техники.
При выборе катушки необходимо учитывать максимальное рабочее давление, внутренний диаметр и длину рукава, консистенцию смазки, способ монтажа и параметры подключённого насоса. Обычная катушка для масла или сжатого воздуха не обязательно подходит для работы с пластичной смазкой под высоким давлением.
Виды шланговых катушек для смазки
Открытые катушки Samoa RM12 и RM-12S
Открытые катушки имеют металлический барабан и пружинный механизм смотки. Такая конструкция обеспечивает доступ к рукаву и основным узлам для осмотра и обслуживания.
В линейке Samoa представлены исполнения с одной или двумя опорами, различающиеся конструкцией, массой, длиной и диаметром рукава.

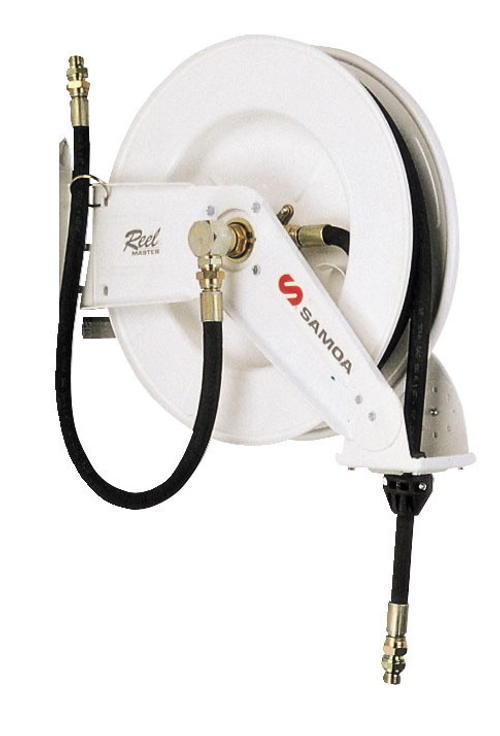

- Samoa RM12 501300 — двухопорная катушка с рукавом 10 м × 1/4″, рабочее давление до 350 бар.

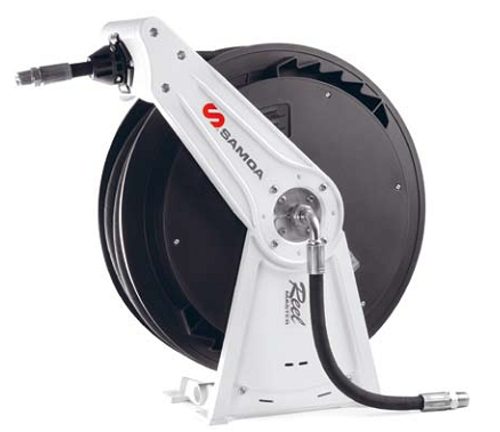

- Samoa RM-12S 506300 — одноопорная катушка с рукавом 10 м × 1/4″, давление до 350 бар.
- Samoa RM-12S 506301 — исполнение с рукавом 10 м × 3/8″, давление до 280 бар.
- Samoa RM-12S 506321 — катушка с рукавом 15 м × 3/8″, давление до 280 бар.
Конструкция с одной опорой может быть удобна при ограниченном пространстве для установки. Двухопорная модель отличается исполнением несущей рамы. Выбор зависит от размеров рабочего поста, допустимого крепления и условий эксплуатации.
Закрытые катушки Samoa RM-12CL
Закрытые катушки оснащены корпусом, внутри которого размещается барабан с рукавом. Такая конструкция помогает защитить механизм от случайных внешних воздействий и обеспечивает аккуратное размещение оборудования на сервисном посту.

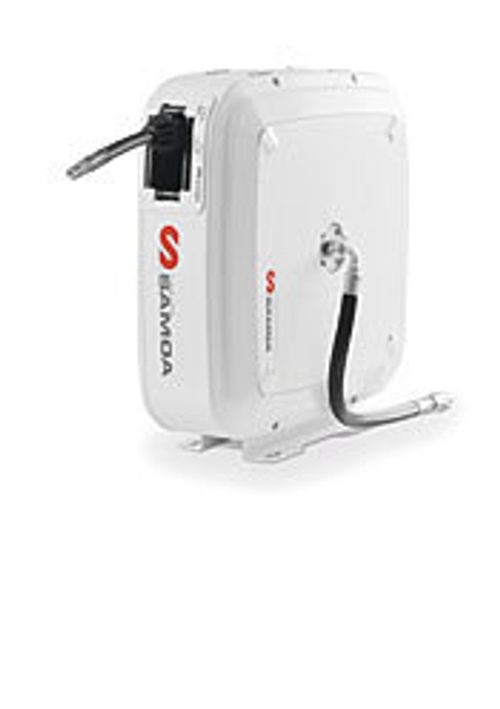

Samoa RM-12CL 507300 — закрытая пружинная катушка с рукавом 10 м × 1/4″ и рабочим давлением до 350 бар. Производитель допускает использование исполнения с совместимой консистентной смазкой и маслом.
Закрытую конструкцию выбирают с учётом условий рабочего места, доступности обслуживания и необходимого направления выхода рукава.
Усиленные катушки Samoa RM12L
Для интенсивной эксплуатации и подачи смазки через длинные рукава применяются усиленные промышленные катушки.

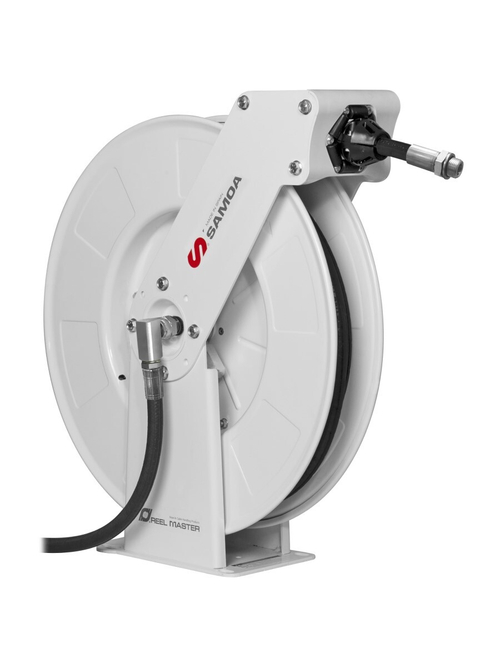

Samoa RM12L 504350 — открытая катушка усиленной конструкции с рукавом длиной 15 м и внутренним диаметром 1/4″. По официальной спецификации производителя рабочее давление составляет 350 бар.
Катушка предназначена для работы с совместимой консистентной смазкой и гидравлическим маслом. Для её установки требуется проверить допустимую нагрузку на крепление, направление выхода рукава и параметры подключённого оборудования.
Промышленные катушки Graco SD10 и SD20
В ассортименте также представлены шланговые катушки Graco серий SD10 и SD20 для высоконапорной подачи консистентной смазки.

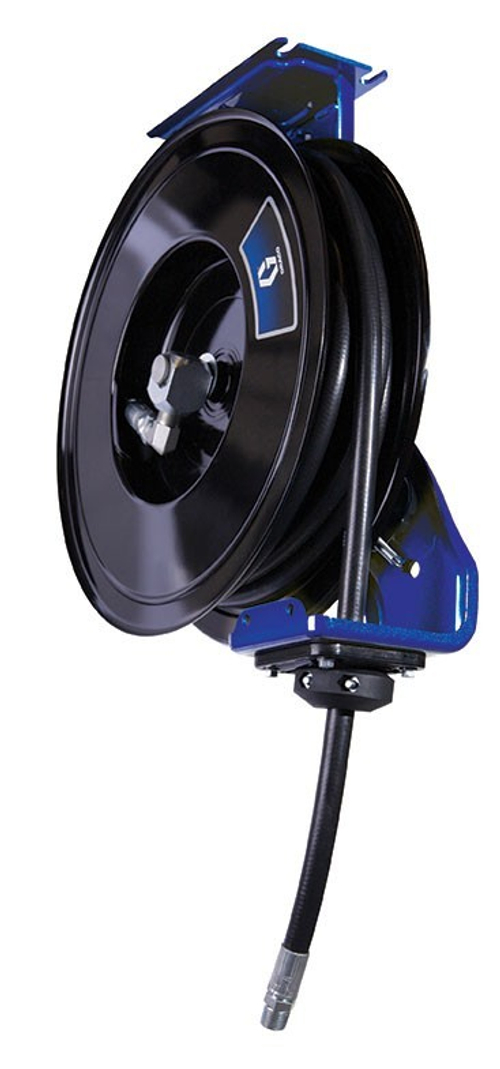

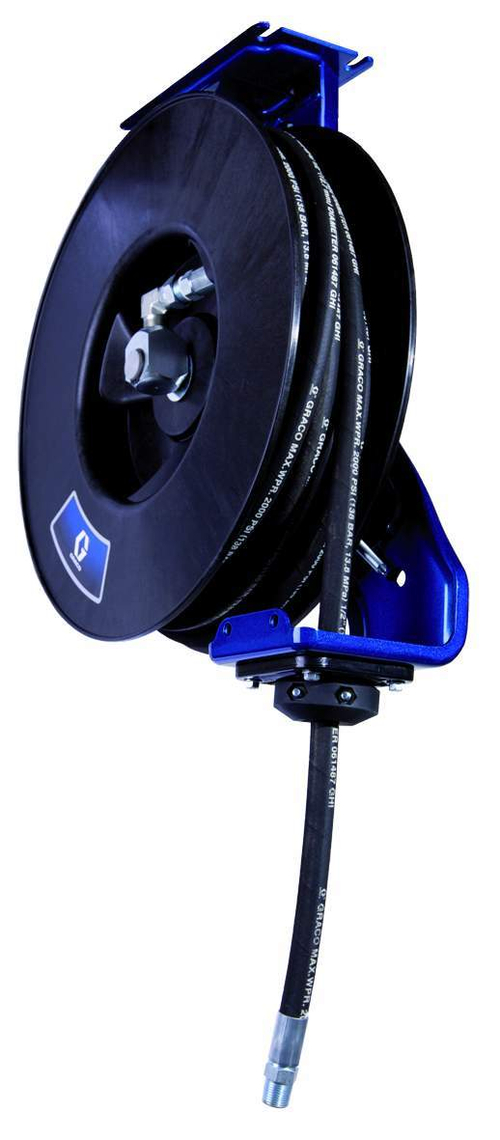

В каталоге имеются исполнения с рукавами 1/4″ × 15 м, 3/8″ × 11 м и 3/8″ × 15 м. Конкретные размеры, конструкция и допустимое рабочее давление зависят от артикула.
При выборе катушки Graco необходимо проверить комплектацию рукавом, присоединения, монтажные принадлежности и совместимость с используемым насосом.
Как выбрать диаметр рукава: 1/4″ или 3/8″
Для подачи консистентной смазки используются рукава высокого давления с различным внутренним диаметром. В данной категории представлены исполнения 1/4″ и 3/8″.
Рукав 1/4″ — компактное решение для шприцевания через раздаточный пистолет и подачи сравнительно небольших объёмов смазки. При увеличении длины линии и вязкости материала необходимо учитывать рост гидравлического сопротивления.
Рукав 3/8″ имеет большее проходное сечение. Его рассматривают для увеличения расхода и уменьшения потерь давления при подаче смазки через протяжённую линию.
Однако больший диаметр не означает автоматически, что катушка рассчитана на более высокое давление. Например, в линейке Samoa RM-12S исполнения 1/4″ рассчитаны на давление до 350 бар, а отдельные модели 3/8″ — до 280 бар.
При подборе необходимо учитывать:
- Класс консистенции и фактическую прокачиваемость смазки.
- Температуру материала и окружающей среды.
- Длину раздаточного рукава.
- Требуемую производительность на пистолете.
- Рабочее давление насоса.
- Потери давления в соединениях, вертлюге и наконечнике.
Какую длину рукава выбрать: 10 или 15 метров
Катушки с рукавом 10 м подходят для отдельных постов обслуживания, где насос и катушка расположены относительно близко к обслуживаемой технике.
Катушки с рукавом 15 м позволяют увеличить рабочую зону и обслуживать оборудование, расположенное дальше от точки установки катушки.
Например, при обслуживании грузовых автомобилей, экскаваторов и погрузчиков длинный рукав может упростить доступ к узлам, расположенным в разных частях машины.
Но избыточная длина увеличивает сопротивление подаче густой смазки. Особенно это заметно при низкой температуре и работе с материалами высокой консистенции.
Для длинных рукавов важно рассчитать достаточность давления насоса и проверить реальную производительность на выходе раздаточного пистолета.
Рабочее давление катушки и совместимость с насосом
Насосы для консистентной смазки способны создавать давление в несколько сотен бар. Например, пневматический насос с коэффициентом 60:1 при давлении воздуха 6 бар теоретически способен развивать давление до 360 бар.
Но катушка должна быть рассчитана на максимально возможное давление конкретной системы, а не только на предполагаемый обычный рабочий режим.
При подборе проверяют максимально допустимое давление всех компонентов:
- Корпуса катушки и поворотного соединения.
- Раздаточного рукава высокого давления.
- Входного соединительного рукава.
- Фитингов, переходников и уплотнений.
- Раздаточного пистолета и наконечника.
- Насоса и устройств регулирования давления.
Например, катушку с допустимым давлением 280 бар нельзя подключать к системе, в которой возможно превышение этого значения, без предусмотренных и правильно настроенных средств ограничения давления.
Даже если насос способен развивать 400–600 бар, это не означает, что все шланговые катушки подходят для такого режима.
Монтаж катушки для консистентной смазки
В зависимости от конструкции катушки можно устанавливать на стену, потолок, пол или подходящее промышленное оборудование, если такой способ монтажа предусмотрен производителем.
Например, для моделей Samoa RM12 и RM-12S предусмотрены различные варианты установки, которые выбирают в соответствии с руководством.
При монтаже необходимо учитывать:
- Несущую способность основания. Крепление должно выдерживать массу катушки и возникающие рабочие нагрузки.
- Направление вытягивания рукава. Оно должно соответствовать конструкции направляющего механизма.
- Положение раздаточного пистолета. Рукав должен обеспечивать доступ к обслуживаемым точкам без натяжения и перегибов.
- Подключение насоса. Входной рукав и соединения должны подходить по резьбе и рабочему давлению.
- Обслуживание. Необходимо предусмотреть доступ для осмотра рукава и поворотных соединений.
Пружинный механизм сматывает рукав после разблокировки фиксатора. При возврате рукав необходимо контролировать вручную в соответствии с инструкцией, не допуская резкого неконтролируемого сматывания.
Катушка с рукавом или без шланга
Катушки могут поставляться с установленным рукавом либо без него. Исполнения без рукава предназначены для комплектации подходящим шлангом высокого давления.
При покупке катушки со шлангом необходимо дополнительно проверить наличие входного соединительного рукава, монтажного кронштейна и необходимых фитингов.
Например, Samoa поставляет ряд укомплектованных катушек вместе с входным рукавом длиной 0,8 м. Однако это не означает, что каждая модель другого производителя имеет аналогичную комплектацию.
Раздаточный пистолет, наконечники и дополнительные переходники могут поставляться отдельно.
Катушки для смазки в автосервисах и на предприятиях
Грузовые автопарки. Катушки используются на постах обслуживания шкворней, шарниров, карданных соединений и других смазываемых узлов.
Карьерная и строительная техника. Длинные высоконапорные рукава позволяют обслуживать экскаваторы, погрузчики, бульдозеры и другие крупногабаритные машины.
Сельскохозяйственные предприятия. Катушки применяются в ремонтных мастерских для шприцевания тракторов, комбайнов и прицепного оборудования.
Промышленные предприятия. Оборудование используется на стационарных постах ручной подачи смазки к узлам механизмов.
Катушка сама по себе не создаёт давление. Для подачи консистентной смазки её подключают к совместимому насосу для смазки или солидолонагнетателю.
Для оснащения рабочего поста также можно подобрать пистолеты и счётчики для консистентной смазки.
Частые вопросы о шланговых катушках для смазки
Чем катушка для смазки отличается от катушки для масла?
Основное отличие заключается в назначении, допустимом давлении и совместимости проточной части с рабочим материалом. Для консистентной смазки часто используются рукава высокого давления диаметром 1/4″ и 3/8″. Для жидкого масла применяются другие исполнения, рассчитанные на соответствующий расход и давление.
Какую катушку выбрать для пневматического солидолонагнетателя?
Необходимо знать модель насоса, максимальное давление, требуемый расход смазки, длину и диаметр рукава. Катушка должна быть рассчитана на возможное давление всей системы.
Можно ли подключить катушку 350 бар к насосу 60:1?
Только если предусмотрено надёжное ограничение давления системы в пределах допустимого значения катушки и других компонентов. При давлении воздуха 6 бар насос 60:1 теоретически способен создавать давление около 360 бар, что превышает предел 350 бар.
Что лучше для смазки: 1/4″ или 3/8″?
Выбор зависит от необходимого расхода, длины линии и консистенции смазки. Рукав 3/8″ обычно имеет меньшее гидравлическое сопротивление при прочих равных, но допустимое давление также необходимо проверять.
Можно ли установить катушку на потолок?
Да, если такой монтаж предусмотрен производителем. Необходимо учитывать массу катушки, прочность крепления и направление работы направляющего механизма.
Входит ли раздаточный пистолет в комплект?
Не всегда. Катушка может поставляться с рукавом, но без пистолета, наконечника или дополнительных соединений. Комплектацию следует проверять по конкретному артикулу.
Можно ли использовать катушку для смазки NLGI 2?
Да, если модель и все компоненты раздаточной линии совместимы с конкретной смазкой. При подборе учитывают не только класс NLGI, но и температуру, давление и фактическую прокачиваемость материала.
Как обслуживать пружинную катушку?
Следует регулярно проверять состояние рукава, соединений, фиксатора, механизма смотки и креплений. Обслуживание и регулировка пружинного механизма выполняются по инструкции производителя после безопасного отключения и сброса давления.
Купить шланговую катушку для смазки
Наша компания поставляет шланговые катушки для консистентной смазки Samoa и Graco для автосервисов, грузовых автопарков, ремонтных предприятий и промышленного оборудования.
В каталоге представлены открытые, закрытые и усиленные пружинные катушки, исполнения с рукавами 10–15 м и различным рабочим давлением.
Поможем подобрать катушку по параметрам солидолонагнетателя, консистенции смазки, длине и диаметру рукава, рабочему давлению и месту монтажа. При необходимости подберём пистолет, соединения и другие компоненты поста шприцевания.
Поставка по Москве, Московской области и другим регионам России.
Подробнее о конструкции барабанов и вариантах монтажа — в статье «Что нужно знать перед покупкой катушки для шланга».
