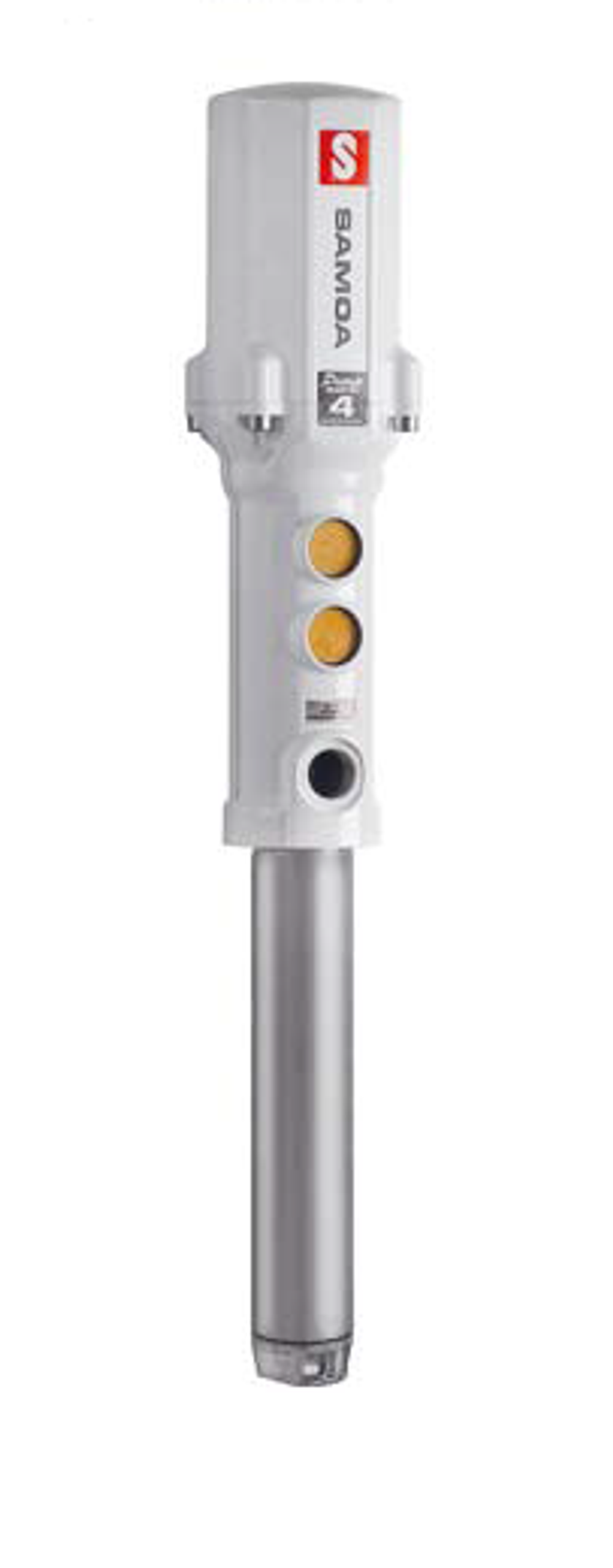

SAMOA PumpMaster 4 (348120) — пневматический поршневой насос двойного действия для подачи смазочных масел непосредственно из бочки объёмом 205 л. Используется в автосервисах, транспортных предприятиях, промышленных мастерских и стационарных системах маслораздачи.
Передаточное отношение 5:1 позволяет создавать давление масла до 50 бар при давлении сжатого воздуха до 10 бар. Максимальная подача при свободном выходе составляет 25 л/мин. Насос имеет погружную трубу длиной 915 мм и регулируемый бочковой адаптер 2″ BSP.
Подача масла под давлением
PumpMaster 4 оснащён пневматическим поршневым механизмом двойного действия, который обеспечивает подачу масла при обоих направлениях движения поршня.
Передаточное отношение 5:1 означает, что давление масла может приблизительно в пять раз превышать давление подаваемого воздуха при остановленном потоке. Например, при давлении воздуха 6 бар теоретическое выходное давление составляет около 30 бар.
Такое исполнение подходит для подачи масла через раздаточные рукава, шланговые катушки, счётчики и трубопроводы с повышенным гидравлическим сопротивлением.
Давление воздуха необходимо настраивать с учётом максимально допустимого давления всех элементов системы. Наличие у насоса предельного давления 50 бар не означает, что на таком давлении должны работать пистолет, рукав или счётчик.
Производительность при раздаче
Максимальная свободная подача SAMOA PM4 348120 составляет 25 л/мин. В технической спецификации производителя также указана рабочая подача 10 л/мин при приблизительно 125 циклах в минуту.
Реальная скорость выдачи масла зависит от нескольких условий:
- Вязкости масла и его температуры.
- Давления и расхода сжатого воздуха.
- Длины и диаметра масляных магистралей.
- Сопротивления счётчика, пистолета, фильтра и шланговой катушки.
- Количества одновременно работающих постов.
При подборе насоса для централизованной системы необходимо учитывать требуемую производительность на раздаточных постах, а не только максимальные 25 л/мин при свободном выходе.
Для каких масел подходит
Насос предназначен для подачи совместимых смазочных масел, включая моторные, трансмиссионные и другие технические масла.
Материалы деталей, контактирующих с жидкостью, включают алюминий, сталь, полиуретан, NBR и PTFE. Погружная труба изготовлена из углеродистой стали.
При подборе для специальной рабочей жидкости необходимо проверить её химическую совместимость с указанными материалами.
PumpMaster 4 348120 не предназначен для бензина и консистентной смазки. Для таких сред SAMOA выпускает специализированное оборудование.
Установка на бочку 205 л
Исполнение 348120 предназначено для прямой установки на совместимую бочку с маслом вместимостью 205 л.
Насос оснащён погружной трубой длиной 915 мм и регулируемым по высоте резьбовым адаптером 2″ BSP. Общая высота насоса составляет 1300 мм.
Перед установкой необходимо проверить глубину бочки, размер горловины и возможность погружения трубы без упора в дно ёмкости.
Регулируемый адаптер позволяет установить насос на необходимой высоте и зафиксировать его в горловине бочки.
Подключение воздуха и масла
Для работы требуется источник сжатого воздуха с возможностью регулирования давления в диапазоне 1,5–10 бар.
Основные присоединения насоса:
- Вход воздуха — 3/8″ NPSM, внутренняя резьба.
- Выход масла — 3/4″ NPSM, внутренняя резьба.
- Бочковой адаптер — 2″ BSP, наружная резьба.
Важно различать стандарты NPSM и BSP. Подключение необходимо выполнять через совместимые фитинги и переходники.
Расход воздуха насосной части по спецификации SAMOA составляет 400 Нл/мин. При подборе компрессора следует учитывать требуемую производительность насоса, режим работы и других потребителей пневмосети.
Рекомендуется использовать оборудование фильтрации и регулирования воздуха, а также отдельный запорный клапан на пневмолинии.
После окончания работы подачу воздуха необходимо перекрывать. Если в масляной линии возникнет утечка при включённом пневмопитании, насос способен автоматически возобновить работу и продолжить подачу масла.
Сброс избыточного давления
Конструкция насоса предусматривает возможность установки дополнительного клапана сброса давления SAMOA 609007.
Этот элемент используют для защиты масляной линии от избыточного давления, в том числе связанного с тепловым расширением масла в закрытой системе.
Клапан приобретается отдельно. Его необходимость, тип и расположение следует определять с учётом конкретной конфигурации маслораздаточной системы.
Комплектация
Артикул SAMOA 348120 обозначает отдельный пневматический насос PumpMaster 4 5:1 для бочек 205 л.
Для создания рабочего поста маслораздачи дополнительно могут потребоваться:
- Комплект подключения воздуха с фитингами и быстроразъёмными соединениями.
- Комплект масляных соединений и напорный рукав.
- Фильтр-регулятор сжатого воздуха.
- Раздаточный пистолет для масла.
- Счётчик отпущенного масла, если требуется учёт объёма.
- Шланговая катушка для размещения рукава.
- Дополнительный клапан сброса давления.
Раздаточный пистолет, счётчик и шланговая катушка в стандартную комплектацию 348120 не входят.
Отдельный насос или монтажный комплект
SAMOA предлагает несколько исполнений PumpMaster 4 5:1 для разных способов монтажа.
- 348120: отдельный насос для прямой установки в бочку 205 л.
- 379504: монтажный комплект для бочки 205 л, включающий насос 348120 и комплект соединений 362911.
- 347120: укороченный насос PM4 5:1 для установки в составе других конфигураций.
- 379500: настенный комплект на основе укороченного насоса 347120 и выносной всасывающей линии.
Если требуется оборудование с готовыми соединениями для воздуха и масла, можно выбрать SAMOA 379504 — монтажный комплект с насосом PM4 5:1.
Для монтажа насоса отдельно от бочки предусмотрены другие исполнения. Например, SAMOA PM4 347120 — насос с короткой погружной частью.
Где используется
- Грузовые автопарки: подача моторного и трансмиссионного масла к ремонтным постам.
- Автосервисы: оборудование систем раздачи масла с пистолетами и счётчиками.
- Строительные предприятия: обслуживание двигателей, трансмиссий и гидравлических систем техники.
- Сельскохозяйственные предприятия: организация маслораздаточных постов в ремонтных мастерских.
- Промышленные предприятия: подача смазочных масел из заводских бочек к обслуживаемому оборудованию.
Частые вопросы
Для какой ёмкости предназначен SAMOA 348120?
Для прямого монтажа на совместимую бочку с маслом объёмом 205 л. Длина погружной трубы составляет 915 мм.
Какое максимальное давление создаёт насос?
До 50 бар при допустимом давлении воздуха 10 бар. Рабочее давление системы необходимо ограничивать по характеристикам всех подключённых компонентов.
Какова максимальная производительность?
До 25 л/мин при свободном выходе. Реальная скорость выдачи через пистолет зависит от условий работы.
Можно ли использовать насос для трансмиссионного масла?
Да. Трансмиссионные масла входят в перечень совместимых жидкостей производителя. Необходимо учитывать их вязкость при рабочей температуре.
Нужен ли компрессор?
Да. Насос имеет пневматический привод. Для работы требуется сжатый воздух с регулированием давления.
Есть ли в комплекте раздаточный пистолет?
Нет. Артикул 348120 обозначает отдельный насос без раздаточного пистолета и счётчика.
Чем 348120 отличается от 379504?
348120 — отдельный насос. Комплект 379504 дополнительно включает соединительный набор 362911 для подключения воздуха и масла.
Подходит ли насос для нескольких постов?
Модель можно использовать в распределительных масляных системах. Количество одновременно работающих постов определяется расчётом расхода, длины магистралей и потерь давления.
Можно ли использовать насос для консистентной смазки?
Нет. PM4 348120 предназначен для масел. Для консистентной смазки требуется специализированный солидолонагнетатель.
Другие исполнения представлены в разделе Пневматические насосы для масла.
