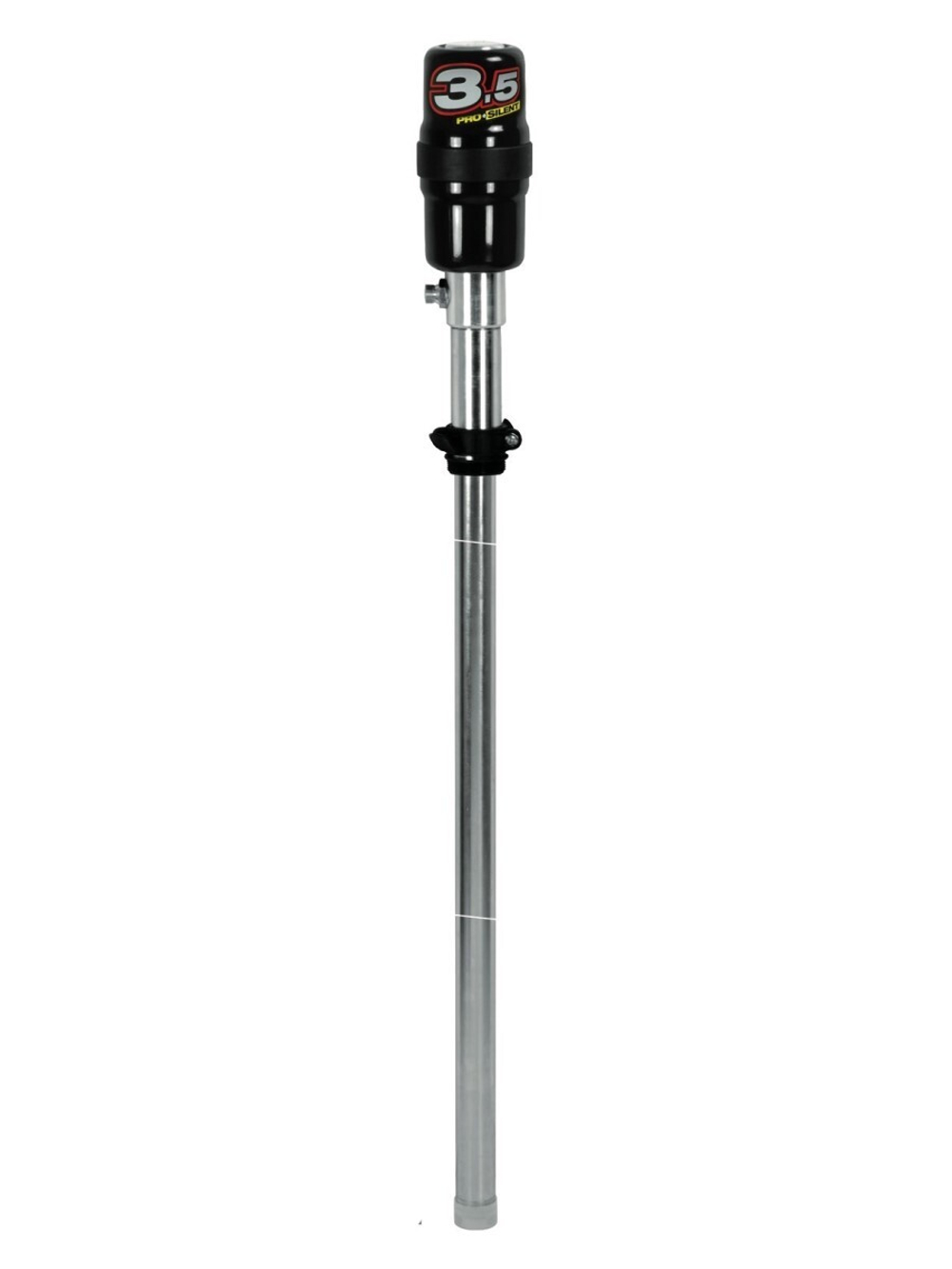

PIUSI P3.5:1 940 (F0021402A) — пневматический поршневой насос для масла с погружной трубой длиной 940 мм. Максимальная подача — 21,5 л/мин, коэффициент давления — 3,5:1. Рабочее давление воздуха — 3–8 бар.
Производитель рекомендует P3.5:1 для масел средней вязкости и перекачки на небольшие расстояния. Длинное исполнение устанавливают на бочку, когда масло нужно забирать погружной трубой. Для работы требуются компрессорная сеть и подходящая раздаточная линия.
Поршневой механизм двойного действия
Сжатый воздух приводит насосный механизм, который забирает масло через погружную часть и направляет его в напорный рукав. Подача выполняется при движении поршня в обе стороны.
Пневмопривод позволяет использовать насос на посту с имеющейся компрессорной сетью. Вместо подключения электрического двигателя нужно обеспечить нужные давление и подачу воздуха у насоса.
Подача масла и сопротивление линии
Максимальные 21,5 л/мин характеризуют насос. Через пистолет и рукав фактическая подача будет зависеть от вязкости и температуры масла, высоты забора и сопротивления раздаточной линии.
В паспорте график приведён для SAE 20 (ISO VG 68) при 18 °C. Для более холодного или вязкого продукта расход может быть ниже. При подборе укажите масло, температуру выдачи, длину рукава и требуемую скорость заполнения.
P3.5:1 предназначен для небольших расстояний перекачки. Если масло нужно подавать через длинную распределительную магистраль, оцените её сопротивление до заказа: такая задача может потребовать другого насосного исполнения.
Давление масла и настройка воздуха
Коэффициент 3,5:1 показывает расчётное отношение давления масла к давлению воздуха. Например, для воздуха 6 бар это отношение соответствует примерно 21 бар на стороне масла. Фактическое давление и расход зависят от нагрузки на выходе.
Допустимый диапазон воздуха — 3–8 бар. Регулятор настраивают с учётом разрешённого давления раздаточного рукава, пистолета, счётчика и фитингов. Если один из элементов рассчитан на меньшее давление, превышать его предел нельзя.
Подбор пневмосети
В таблице P3.5:1 указан расход воздуха 200–250 л/мин. При выборе компрессора учитывают насос и другие одновременно работающие инструменты. Давление без достаточного расхода воздуха не позволит поддерживать нужную подачу масла.
Соединение воздуха — внутреннее ¼″ BSP. Воздушный рукав и фитинг подбирают под этот порт и рабочий режим. Масляный напорный рукав подключается к другому соединению.

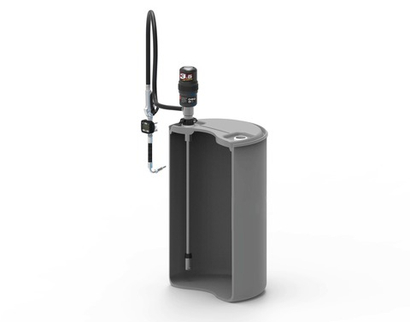

Установка на бочку

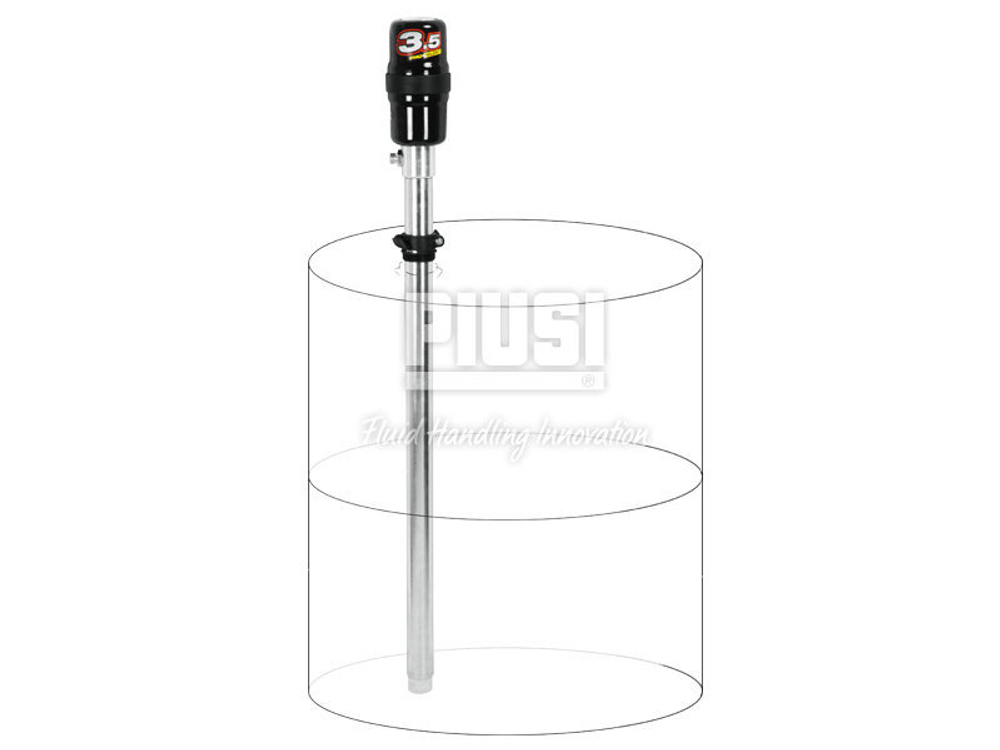

Погружная труба имеет длину 940 мм и диаметр 50 мм. Общая высота по габаритной схеме — 1210 мм. Перед заказом сопоставьте глубину бочки, горловину и свободное место над тарой.
В комплекте предусмотрен бочковой адаптер для закрепления насоса. Его присоединение должно подходить к используемой горловине. Размер ёмкости выбирают по геометрии установки, а не только по надписи «бочка» в описании.
При размещении оставьте возможность извлечь длинную насосную часть для смены тары и обслуживания. Это особенно важно, если над бочкой установлена полка или оборудование.
Масляные соединения
- Вход масла: внутреннее соединение 1″ BSP.
- Выход масла: наружное соединение ½″ BSP.
- Вход воздуха: внутреннее соединение ¼″ BSP.
Раздаточный рукав выбирают под наружный выход ½″ BSP и давление масла. Счётчик и пистолет должны пропускать требуемый расход и подходить для рабочей жидкости.
Отличие от короткого P3.5:1 ST
F0021400A — короткое исполнение P3.5:1 ST с погружной частью 175 мм. У него те же максимальная подача 21,5 л/мин, коэффициент 3,5:1 и рабочий диапазон воздуха 3–8 бар.
F0021402A выбирают для длинного забора масла погружной трубой 940 мм. Короткая версия нужна для другой схемы подключения к источнику масла. При замене проверьте длину насосной части и способ забора, даже если серия совпадает.
Где используется
- Сервисный пост. Выдача масла из бочки к расположенной рядом машине или агрегату.
- Ремонтная мастерская автопарка. Оснащение бочки пневматическим насосом при наличии компрессорной сети.
- Промышленный участок обслуживания. Перекачка совместимого масла средней вязкости на небольшое расстояние.
Комплектация
В заводской поставке указаны насос P3.5:1 940, бочковой адаптер и руководство. Насос является основой установки; раздаточную линию и её принадлежности согласуют под задачу.
При заказе готового поста отдельно определите необходимый рукав, пистолет, счётчик и воздушное подключение. Их размеры и допустимое давление должны соответствовать выбранному режиму насоса.
Частые вопросы
Нужна ли электросеть?
Нет. Насос работает от сжатого воздуха 3–8 бар.
Будет ли он работать от пневмосети 6 бар?
Да, 6 бар входит в рабочий диапазон. Пневмосеть должна также обеспечивать требуемый расход воздуха.
Какое давление масла соответствует 6 бар воздуха?
При коэффициенте 3,5:1 расчётное отношение даёт около 21 бар. Это не гарантирует одновременно максимальную подачу: фактический режим зависит от нагрузки линии.
Какой расход воздуха нужен?
В технической таблице указаны 200–250 л/мин. При подборе компрессора учитывайте также другие потребители воздуха.
Входит ли адаптер для бочки?
Да. Бочковой адаптер указан в заводском перечне поставки вместе с насосом и руководством.
Чем F0021402A отличается от F0021400A?
Длиной погружной части: 940 мм против 175 мм у короткого ST. Максимальная подача и коэффициент давления совпадают.
Можно ли подавать консистентную смазку?
Это насос для масла. Для пластичной смазки выбирают соответствующий пневмонагнетатель и раздаточную линию.
