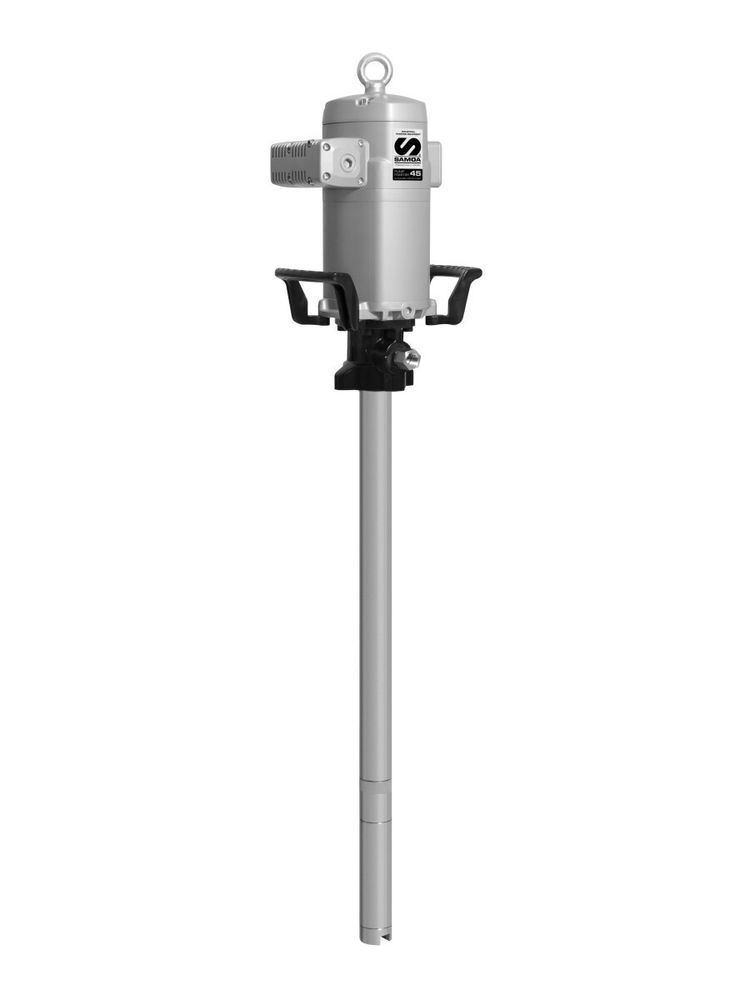

SAMOA Pumpmaster 45 25:1 (531210) — пневматический поршневой насос для перекачки консистентной смазки до NLGI 2 и масел высокой вязкости. Бочковое исполнение рассчитано на тару 185 кг. Длина погружной трубы составляет 855 мм, общая высота насоса — 1357 мм.
PM45 используют для подачи большого количества смазочного материала в производственную или сервисную линию. Насос работает от сжатого воздуха 1,5–14 бар и способен развивать давление материала до 350 бар. Подача для непрерывного режима — 6 кг/мин, максимальная свободная подача — 16 кг/мин.
Особенности конструкции
- Поршневой механизм двойного действия. Материал подаётся при движении поршня в обе стороны.
- Пневмодвигатель диаметром 115 мм с ходом 100 мм. Он приводит насосный механизм без электрического двигателя.
- Воздушный клапан с механическим переключением. В нём три подвижные детали, пружин нет.
- Два шариковых клапана. Они управляют забором и нагнетанием смазочного материала.
- Корпус из высокопрочного чугуна. В насосной части используются стальные клапаны и хромированный плунжер.
- Длинная погружная труба. Исполнение 531210 предназначено для бочки 185 кг, а не для небольшого ведра.
Как насос подаёт смазку
Сжатый воздух поступает в пневмодвигатель и перемещает поршень. Насос забирает смазку или вязкое масло через погружную часть и направляет материал в напорную линию. При смене направления движения подача продолжается за счёт схемы двойного действия.
Работу насоса определяет нагрузка на выходе. Для перекачки в другую ёмкость требуется один режим, для подачи через протяжённую распределительную линию — другой. При подборе сообщите не только нужный расход, но и длину трубопровода, рукавов и назначение раздаточной арматуры.
Что означает коэффициент 25:1
Коэффициент 25:1 показывает расчётное отношение давления материала к давлению воздуха. Например, при 6 бар воздуха это отношение соответствует примерно 150 бар на стороне материала. Это оценка давления по коэффициенту, а не обещание одновременно получить максимальный расход.
Предельные 350 бар соответствуют максимальным 14 бар воздуха. Регулятор нельзя настраивать только по пределу насоса: нужно учитывать давление, допустимое для подключённого рукава, пистолета, катушки и соединений. Если какая-либо деталь рассчитана на меньшее давление, превышать его нельзя.
Подача в рабочем режиме
SAMOA указывает 6 кг/мин в непрерывном режиме и 16 кг/мин при свободном выходе. Свободная подача характеризует насос без нагрузки со стороны подключённой линии. Для расчёта длительной выдачи используют данные непрерывного режима и характеристику насоса под нужным давлением.
По мере роста сопротивления линии подача снижается. Для смазки важны её консистенция и температура; для масла — вязкость при температуре выдачи. Холодный материал, длинный рукав и узкая арматура могут потребовать большего давления и уменьшить расход.
В каталоге приведён график работы на смазке NLGI 2 при 21 °C. Его можно использовать при подборе режима для сопоставимых условий. Для другого материала не следует переносить значения с графика без учёта его свойств.
Подбор компрессора и пневмолинии
Рабочий диапазон давления воздуха — 1,5–14 бар. Пневмосеть должна обеспечивать не только давление, но и нужный расход воздуха у насоса. При недостаточной подаче воздуха двигатель не сможет поддерживать выбранную частоту работы.
В технических данных указан расход 1340 нл/мин при 5 бар воздуха, смазке NLGI 0 с температурой 20 °C и частоте 80 циклов/мин. Условия важны: это не постоянный расход на любом режиме. При выборе компрессора сопоставляйте его производительность с этой характеристикой и учитывайте другие потребители воздуха.
Совместимость со смазкой и маслом
Насос предназначен для консистентных смазок до класса NLGI 2. Производитель также рекомендует PM45 25:1 для масел высокой вязкости и крупных распределительных систем масла.
Ещё один сценарий — централизованная подача маловязкой смазки в установке, которой не требуется особенно высокое давление. При выборе нужно знать требуемое давление на входе обслуживаемой системы; один класс NLGI не описывает все условия перекачки.
Для топлива, воды, растворителей и агрессивных технологических жидкостей выбирают насос соответствующего назначения. Область применения 531210 — смазочные материалы, перечисленные для этого исполнения.
Установка на бочку
Погружная труба 855 мм рассчитана на бочку 185 кг. Перед монтажом сопоставьте глубину тары, положение насоса и свободное место над бочкой. Общая высота 1357 мм важна при размещении под полкой или внутри сервисного кузова.
Для крепления насоса на открытой бочке производитель предусматривает крышку SAMOA 418017. Крышка удерживает насос в рабочем положении; её подбирают как монтажную принадлежность к используемой таре.
При комплектации смазочного поста отдельно согласуйте необходимость прижимного диска, напорного рукава и раздаточной арматуры. Насос 531210 и полностью собранный пост с бочковыми принадлежностями имеют разный состав поставки.
Подключение воздуха и материала
Вход воздуха и выход материала имеют внутреннюю резьбу ½″ BSP. К каждому порту подбирают фитинг соответствующего назначения. Воздушный шланг и напорный рукав для смазки требуют разных рабочих характеристик, хотя размер резьбы совпадает.
Раздаточную линию рассчитывают на выбранные давление и подачу. Для вязкой смазки особенно важно заранее определить длину линии и необходимый проход: замена насоса без оценки трубопровода может не решить задачу недостаточной выдачи на удалённом посту.
Где используется
- Промышленное предприятие. Подача вязкого масла из бочки к распределительной линии или перекачка смазки в другую ёмкость.
- Горная и строительная техника. Оснащение обслуживающей установки с запасом смазочного материала в бочке 185 кг.
- Смазочный автомобиль. Насосный узел для выдачи совместимого масла или смазки через рассчитанную напорную линию.
Поставка и принадлежности
Артикул 531210 обозначает бочковой насос SAMOA PM45 25:1. Если требуется готовая установка, согласуйте её состав отдельно: крепление на бочке, прижимной диск, воздушное подключение и раздаточная линия должны соответствовать вашей таре и материалу.
Крышка 418017 предусмотрена для монтажа на открытой бочке. Наличие крышки и других принадлежностей в конкретном предложении указывают в спецификации поставки.
Частые вопросы
Можно ли использовать смазку NLGI 2?
Да, 531210 предназначен для консистентных смазок до NLGI 2. Для выбора режима учитывайте также состав и температуру материала.
Подойдёт ли насос для густого масла?
Да. Производитель рекомендует его для масел высокой вязкости. Для расчёта подачи нужны вязкость при рабочей температуре, длина линии и требуемый расход.
Для какой бочки предназначено это исполнение?
Для бочки 185 кг. Погружная труба имеет длину 855 мм; крепление и принадлежности подбирают по фактическим размерам тары.
Будет ли насос работать от пневмосети 7 бар?
Да, 7 бар входит в допустимый диапазон 1,5–14 бар. Компрессор должен также обеспечить расход воздуха, необходимый на выбранном режиме.
Получатся ли 350 бар при воздухе 6 бар?
Нет. При коэффициенте 25:1 расчётное давление для 6 бар воздуха составляет около 150 бар. Максимальное давление насоса 350 бар связано с верхним пределом подачи воздуха 14 бар.
На какую производительность ориентироваться при длительной работе?
В каталоге для непрерывного режима указаны 6 кг/мин. Максимальные 16 кг/мин относятся к свободному выходу; через нагруженную линию расход будет другим.
Можно ли считать 6 кг/мин равными 6 л/мин?
Нет. Это массовая подача смазки. Для пересчёта в литры требуется плотность конкретного материала.
Нужна ли электросеть?
Нет, насос приводится сжатым воздухом. Источник воздуха подбирают по давлению и расходу, а не только по наличию компрессора на площадке.
