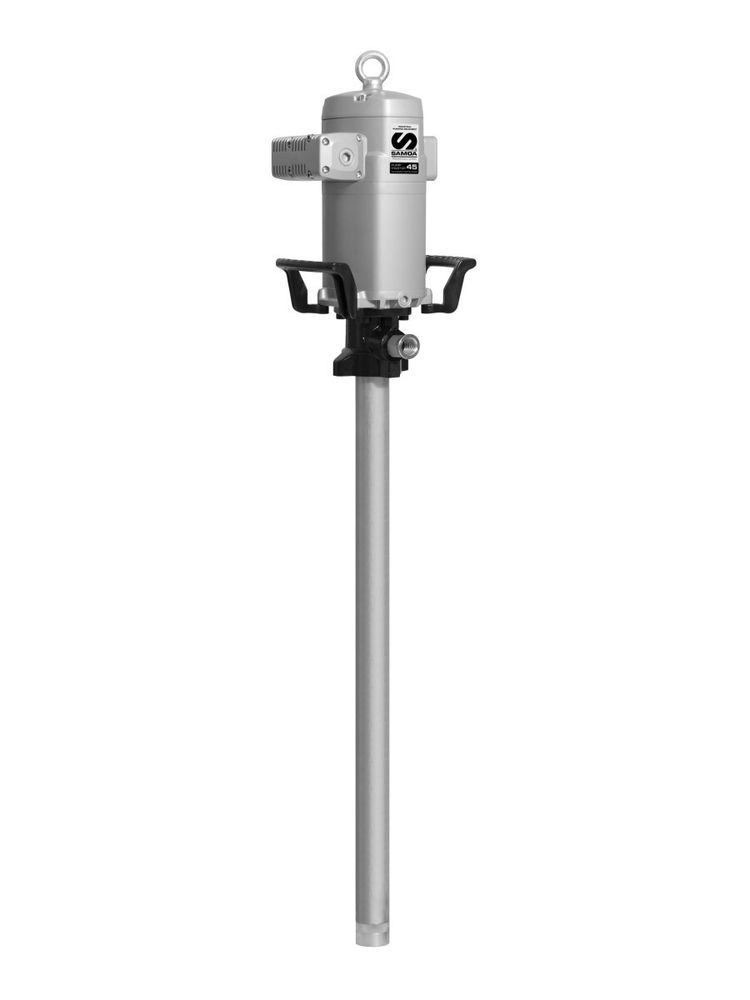

SAMOA PumpMaster 45 (536010) — пневматический поршневой насос для раздачи масла из бочки 205 л. Отношение давления 10:1 позволяет применять его в маслопроводах с высоким сопротивлением, в том числе при подаче к нескольким постам обслуживания.
Насос двойного действия работает от воздуха давлением 1,5–12 бар. Максимальное давление масла составляет 120 бар, свободная подача — 65 л/мин. Погружная труба длиной 855 мм предназначена для бочкового исполнения; общая высота насоса — 1357 мм.
Конструкция PumpMaster 45
- Пневмодвигатель диаметром 115 мм. Приводит поршневой механизм от сжатого воздуха; ход составляет 100 мм.
- Двойное действие. Масло подаётся при движении поршня в обе стороны.
- Чугунный корпус. Несущая часть насосного агрегата для стационарной раздачи масла.
- Уплотнения NBR и полиуретан. Их совместимость учитывают при выборе конкретного масла.
- Фланцевое крепление. Для установки на подходящую опору; для горловины бочки предусмотрен отдельный адаптер.
- Порт для клапана сброса давления. Позволяет включить дополнительную защиту линии в проект маслопоста.
В проточной части также используются сталь и сталь с твёрдым хромированием. Пневматический распределитель имеет три движущиеся детали и не использует пружины. Отвод отработавшего воздуха предусмотрен конструкцией пневмодвигателя.
Как насос подаёт масло
Сжатый воздух перемещает поршень пневмодвигателя, связанный с насосной частью. Масло забирается из бочки через погружную трубу и нагнетается в раздаточную линию. Двойное действие позволяет подавать его на обоих направлениях хода.
Для работы нужны источник сжатого воздуха, подходящее крепление и масляная линия до точки выдачи. Электропитание самому пневматическому приводу не требуется. Счётчик и управление выдачей предусматривают отдельными устройствами маслопоста.
Давление и отношение 10:1
Отношение 10:1 показывает, во сколько раз насос способен повышать давление масла относительно давления воздуха в расчётных условиях. Оно помогает подобрать давление воздуха для раздаточной линии, которой недостаточно низкого давления обычного перекачивающего насоса.
Максимальные 120 бар относятся к насосному агрегату. При сборке маслопоста проверяют допустимое давление рукавов, катушек, счётчиков и пистолетов. Настройку регулятора воздуха выбирают так, чтобы не перегружать подключённые элементы.
Дополнительный клапан сброса давления подключают к предусмотренному порту. Его применение полезно учитывать в закрытой линии, где масло может нагреваться и расширяться. Клапан и его настройку подбирают для конкретного проекта.
Рабочая подача и пневмосеть
65 л/мин — максимальная подача при свободном выходе. При 80 циклах в минуту SAMOA указывает 15 л/мин. Для расчёта реальной раздачи используют график насоса, учитывая расход открытых постов и сопротивление общей магистрали.
График производителя получен на масле SAE 10 при 21 °C. Более вязкое или холодное масло труднее проходит через трубопровод. Длинная линия, катушка, фильтр и пистолет также влияют на расход, поэтому время заполнения агрегата оценивают по условиям конкретной установки.
Расход воздуха составляет 850 нормальных л/мин при давлении 5 бар и 80 циклах в минуту. Сравнивайте его с отдачей компрессора при нужном давлении, а не только с его производительностью на всасывании. Если одновременно работает другой пневмоинструмент, его потребление тоже учитывают.
Какие масла подходят
Производитель указывает синтетические и минеральные смазочные масла, гидравлические и трансмиссионные масла и жидкости. Для специального состава проверяют химическую совместимость с материалами проточной части и уплотнений.
При хранении масла на холоде важно знать вязкость при запуске. Насос 10:1 позволяет работать в условиях значительного сопротивления, но выбор только по марке масла не покажет, какой расход получится в холодной длинной линии.
Установка на бочку и подключения
Исполнение 536010 предназначено для бочки 205 л и имеет трубу 855 мм. До монтажа проверяют высоту и горловину используемой тары, способ крепления и место для обслуживания насоса. Общая высота 1357 мм важна, если над бочкой находится полка или другое оборудование.
Для крепления через горловину предусмотрен отдельно заказываемый адаптер SAMOA 360006. Насос также имеет фланцевое крепление. Способ установки выбирают до заказа принадлежностей, чтобы насос был закреплён, а не удерживался соединёнными рукавами.
- Вход воздуха — 1/2″ BSP с внутренней резьбой.
- Вход масла — 1 1/2″ BSP с внутренней резьбой.
- Выход масла — 3/4″ BSP с внутренней резьбой.
Воздушную и масляную линии подключают соответствующими фитингами. Для стационарной системы заранее определяют расположение ёмкости, регулятора воздуха и раздаточной магистрали; оставляют доступ для замены бочки и обслуживания соединений.
Где используется
- Крупный автосервис. Подача масла из общей бочки к постам обслуживания легковых и грузовых автомобилей.
- Автопарк и ремонтная база спецтехники. Заполнение агрегатов совместимым моторным, трансмиссионным или гидравлическим маслом.
- Производственный участок. Маслоснабжение рабочих мест через стационарную распределительную линию.
При нескольких постах определяют, какие из них будут открываться одновременно. Это позволяет подобрать насос и пневмосеть по необходимой выдаче, а не закладывать свободный расход как подачу каждого пистолета.
Бочковая и короткая версии
У 536010 труба 855 мм и общая высота 1357 мм. Короткий PumpMaster 45 536030 имеет трубу 200 мм и высоту 702 мм; его выбирают для установки с отдельной всасывающей линией.
Обе модели относятся к исполнению 10:1. Различие важно при покупке сменного насоса: короткая версия потребует другого узла забора, а длинная — места для погружной трубы. Раздаточные рукава, счётчики, пистолеты и оборудование пневмосети подбирают для собранного маслопоста.
Частые вопросы
Подойдёт ли 536010 для бочки 205 л?
Да, это бочковое исполнение с трубой 855 мм. Крепление и адаптер выбирают под горловину и способ установки.
Входит ли адаптер 360006 в поставку насоса?
Для установки через горловину он предусмотрен как отдельная принадлежность. Добавьте его в заказ при таком монтаже.
Можно ли получить 65 л/мин через катушку и пистолет?
65 л/мин — свободная подача. Для установленной линии расход проверяют по графику SAMOA с учётом масла и сопротивления оборудования.
Как подобрать компрессор?
При 5 бар и 80 циклах в минуту насос потребляет 850 нормальных л/мин. Учитывайте отдачу компрессора при этом давлении и расход других потребителей.
Можно ли подключить пистолет с допустимым давлением ниже 120 бар?
Только при соответствующем ограничении давления в линии. Максимальное давление насоса не должно приводить к перегрузке пистолета и рукава.
Чем 536010 отличается от 536030?
536010 забирает масло погружной трубой 855 мм из бочки. У 536030 короткая труба 200 мм для отдельного всасывающего узла.
Подойдёт ли насос для консистентной смазки через пресс-маслёнки?
Это насос для жидких масел. Для консистентной смазки выбирают предназначенный для неё насос и соответствующую линию высокого давления.
