Мембранные насосы для перекачки технических жидкостей
Мембранные, или диафрагменные, насосы применяются для перекачки масел, антифриза, дизельного топлива, отработанных жидкостей, растворителей, моющих составов и других промышленных сред. В отличие от многих других типов насосного оборудования, они могут работать с жидкостями разной вязкости, а отдельные исполнения допускают наличие твёрдых частиц во взвеси.
В каталоге представлены преимущественно пневматические двухмембранные насосы (AODD) Graco, Samoa и PIUSI. Они работают от сжатого воздуха и используются в автосервисах, на промышленных предприятиях, в системах сбора отработанных жидкостей, химической промышленности и для перекачки из резервуаров и еврокубов.
При выборе необходимо учитывать не только производительность, но и химическую совместимость материалов корпуса, мембран, клапанов и уплотнений с конкретной рабочей средой.
Принцип работы пневматического мембранного насоса
Пневматический двухмембранный насос использует энергию сжатого воздуха для попеременного перемещения двух гибких мембран. При движении одной мембраны жидкость всасывается в рабочую камеру, а при движении другой вытесняется в напорную линию. Шариковые или другие обратные клапаны обеспечивают требуемое направление потока.
Основные особенности конструкции:
- Пневматический привод. Для работы не требуется электрический двигатель непосредственно на насосе. Необходим источник сжатого воздуха.
- Самовсасывание. Многие исполнения способны самостоятельно заполнять всасывающую линию в пределах паспортной высоты всасывания.
- Работа с загрязнёнными средами. Отдельные модели допускают твёрдые включения, размер которых ограничен конструкцией клапанов и паспортом насоса.
- Регулирование производительности. Подачу можно изменять регулировкой давления и расхода сжатого воздуха в допустимом диапазоне.
- Различные материалы проточной части. Это позволяет подобрать исполнение под масла, водные растворы и определённые химические составы.
Для многих пневматических двухмембранных насосов характерна возможность кратковременного сухого хода и остановки при перекрытии напорной линии. Однако допустимые режимы эксплуатации необходимо проверять в инструкции конкретной модели.
Мембранные насосы Graco, Samoa и PIUSI

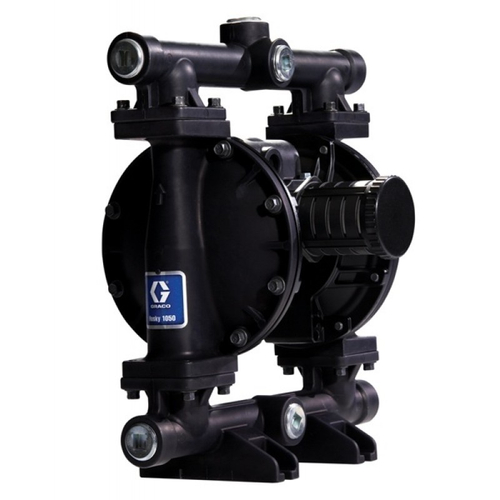

Graco Husky
Graco Husky — серия промышленных пневматических двухмембранных насосов американского производителя Graco. В ассортименте представлены модели Husky 307, 716, 1050, 1590 и другие исполнения.
Насосы различаются производительностью, размером присоединений, материалами проточной части и допустимыми условиями эксплуатации.
Для различных рабочих жидкостей доступны сочетания алюминия, нержавеющей стали, полипропилена и химически стойких полимеров. Мембраны, шарики и седла клапанов также подбираются под свойства перекачиваемой среды.
Graco Husky используют для перекачки технических жидкостей, подачи составов в технологические установки, опорожнения ёмкостей и других промышленных задач.
Samoa DirectFlo
Samoa DirectFlo — линейка пневматических мембранных насосов испанского производителя Samoa Industrial. Особенность конструкции DirectFlo — центральное прохождение перекачиваемой жидкости, при котором сжатый воздух воздействует на наружные поверхности мембран.
В линейке представлены модели с разной производительностью:
- DirectFlo DF50 — до 50 л/мин. Компактный насос для перекачки совместимых технических жидкостей.
- DirectFlo DF100 — до 100 л/мин. Для перекачки из бочек, резервуаров и промышленного оборудования.
- DirectFlo DF250 — до 250 л/мин. Для перемещения больших объёмов жидкости и применения в промышленных системах.
Указана максимальная паспортная подача при свободном выходе. Реальная производительность зависит от давления и расхода воздуха, вязкости жидкости и гидравлического сопротивления линии.

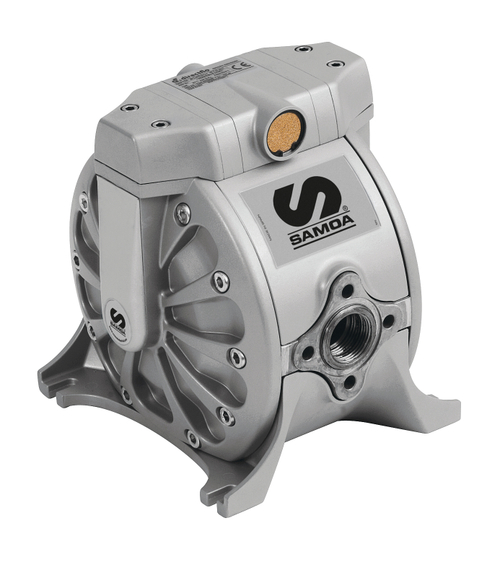

Например, Samoa DF100 551030 предназначен для свежего и отработанного масла, дизельного топлива и совместимых антифризов. Насос имеет алюминиевую проточную часть, соединения 1″ BSP и допускает твёрдые частицы размером до 4 мм.
PIUSI MA и MP
В каталоге мембранных насосов PIUSI представлены серии MA и MP итальянского производителя.
Оборудование используется для перекачки совместимых технических жидкостей. Исполнения различаются материалами проточной части, мембран, производительностью и размерами соединений.
При подборе PIUSI MA или MP необходимо ориентироваться на характеристики конкретного артикула. Не следует считать все модели серии взаимозаменяемыми по химической совместимости.
Какие жидкости можно перекачивать мембранными насосами
Моторные, гидравлические и трансмиссионные масла
Для перекачки свежих смазочных масел применяют мембранные насосы с совместимыми эластомерами и материалами проточной части. При подборе необходимо учитывать вязкость, температуру и необходимую производительность.
Для постоянной раздачи масла под высоким давлением через пистолеты и шланговые катушки могут быть предпочтительнее специализированные пневматические поршневые насосы для масла.
Отработанное масло и загрязнённые жидкости
Мембранные насосы применяются для откачки отработанного масла из накопительных ёмкостей, сливных поддонов и резервуаров. Некоторые модели допускают твёрдые частицы и загрязнения, с которыми нежелательно работать обычными шестерёнчатыми или лопастными насосами.
Например, Samoa DF250 554030 предназначен для перекачки технических и отработанных жидкостей.
Важно учитывать максимально допустимый размер твёрдых включений. Возможность работы с загрязнённой жидкостью не означает, что насос подходит для любого абразивного шлама или осадка.
Антифриз, AdBlue и стеклоомывающая жидкость
Для водных растворов и технических жидкостей подбирают насосы с подходящими материалами корпуса, мембран и уплотнений.

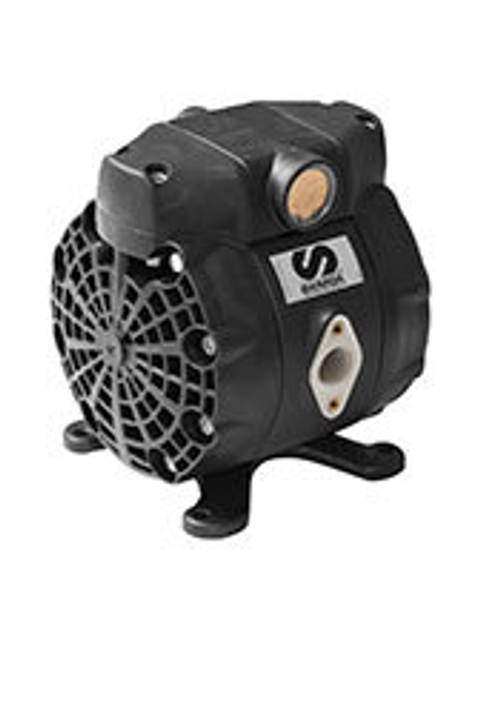

Например, Samoa DF50 552164 — пневматический мембранный насос с полипропиленовой проточной частью для совместимых антифризов, AdBlue и стеклоомывающих жидкостей.
Для AdBlue необходимо дополнительно проверить совместимость всех смачиваемых деталей и соответствие оборудования требованиям к чистоте жидкости.
Химические жидкости, растворители, краски и моющие составы
Для агрессивных и химически активных сред выпускаются исполнения с пластиковыми, стальными и специальными химически стойкими компонентами.
Например, Samoa DF100 PP/PTFE имеет полимерную проточную часть и комплект материалов, выбираемых с учётом химического состава жидкости.
Для растворителей, красок и лакокрасочных материалов также предусмотрены специальные исполнения мембранных насосов. При работе с легковоспламеняющимися жидкостями необходимо учитывать требования взрывозащиты, заземления и характеристики конкретной модели.
Как выбрать материал корпуса и мембраны
Химическая совместимость — один из важнейших критериев выбора мембранного насоса. С жидкостью контактирует не только корпус, но и мембраны, шарики, седла клапанов, уплотнения и другие элементы проточной части.
- Алюминий. Применяется в насосах для многих нефтепродуктов и технических жидкостей. Не является универсально стойким ко всем химическим составам.
- Полипропилен (PP). Используется в насосах для ряда водных растворов, моющих составов и химических жидкостей. Совместимость зависит от концентрации и температуры.
- Нержавеющая сталь. Применяется в промышленных насосах, когда требуются соответствующие механические свойства и химическая стойкость.
- PTFE (фторопласт). Материал с широкой химической стойкостью, применяемый для мембран и других смачиваемых компонентов.
- NBR, EPDM, FKM, Santoprene и другие эластомеры. Используются для мембран и уплотнений. Их совместимость с маслами, растворителями и водными растворами различается.
Нельзя выбирать насос только по материалу корпуса. Например, полипропиленовый корпус с неподходящими уплотнениями не гарантирует возможность перекачки конкретной кислоты или растворителя.
Для химически агрессивных жидкостей рекомендуется сообщить точное название вещества, его концентрацию, температуру и состав смеси, чтобы проверить совместимость всех смачиваемых компонентов.
Подбор мембранного насоса по производительности
Максимальная производительность, указанная в каталоге, обычно определяется при испытаниях на воде и небольшом сопротивлении на выходе. В реальной системе расход может быть значительно ниже.
При выборе учитываются:
- Необходимая подача. Сколько литров жидкости требуется перекачивать в минуту или за смену.
- Давление в напорной линии. Сопротивление трубопроводов, арматуры, фильтров и подключённого оборудования.
- Вязкость и плотность. Влияют на производительность и условия всасывания.
- Размер частиц. Для загрязнённых сред важно проверить допустимый размер включений.
- Высота всасывания. Уточняется отдельно для заполненной и сухой всасывающей линии.
- Параметры сжатого воздуха. Компрессор должен обеспечивать необходимое давление и расход воздуха.
- Присоединения. Диаметр входных и выходных патрубков должен соответствовать расчётным параметрам системы.
Например, при необходимости перекачивать 100 л/мин недостаточно выбрать насос с паспортной максимальной подачей 100 л/мин. Нужно проверить его рабочую характеристику при фактическом давлении, вязкости жидкости и доступном расходе воздуха.
Где применяются мембранные насосы
Пневматические диафрагменные насосы используются в различных промышленных и сервисных задачах:
- Перекачка моторного, гидравлического и трансмиссионного масла между резервуарами.
- Сбор и откачка отработанных технических жидкостей.
- Перекачка антифриза, стеклоомывающих и моющих растворов.
- Подача совместимых химических реагентов на производстве.
- Перемещение красок, лаков и растворителей в подходящих исполнениях.
- Опорожнение бочек, еврокубов IBC и технологических ёмкостей.
- Перекачка жидкостей с допустимыми твёрдыми включениями.
Для пищевых продуктов, санитарных процессов и взрывоопасных зон необходимо выбирать специальные исполнения с соответствующей документацией. Обычный промышленный мембранный насос не следует считать автоматически пригодным для этих условий.
Частые вопросы о мембранных насосах
Чем мембранный насос отличается от поршневого?
В мембранном насосе жидкость перемещается благодаря изменению объёма рабочей камеры при движении гибкой мембраны. В поршневом насосе давление создаётся движением поршня или плунжера. Мембранные насосы часто выбирают для перекачки различных технических и химических жидкостей, поршневые — для задач, где требуется повышенное давление.
Мембранный и диафрагменный насос — это одно и то же?
Да, в данном контексте термины обозначают один принцип действия. Для промышленных насосов с пневматическим приводом также используется название «пневматический двухмембранный насос» или сокращение AODD.
Можно ли перекачивать химически агрессивные жидкости?
Да, существуют специальные исполнения для химических составов. Необходимо проверить совместимость корпуса, мембран, клапанов и уплотнений с конкретной жидкостью, её концентрацией и температурой.
Может ли мембранный насос работать без жидкости?
Многие пневматические двухмембранные насосы допускают сухой ход, но продолжительность и условия такого режима определяются производителем. Возможность сухого хода не исключает износа мембран и клапанов.
Можно ли перекачивать жидкость с песком и твёрдыми частицами?
Отдельные модели допускают твёрдые включения. Необходимо проверить максимальный размер частиц и стойкость материалов к абразивному износу. Не все мембранные насосы рассчитаны на загрязнённые среды.
Нужен ли компрессор для мембранного насоса?
Для пневматических мембранных насосов необходим источник сжатого воздуха. Его давление и производительность должны соответствовать требованиям выбранной модели. Существуют и мембранные насосы с электрическим приводом, но они относятся к отдельным конструктивным исполнениям.
Какой насос выбрать для отработанного масла?
Необходимо учитывать вязкость, загрязнённость и требуемую скорость перекачки. В ассортименте Samoa DirectFlo есть исполнения для отработанных технических жидкостей, включая DF100 и DF250. Совместимость проверяется по характеристикам конкретного артикула.
Как подобрать ремкомплект мембранного насоса?
Нужно знать производителя, точную модель и конфигурацию материалов. Ремкомплекты мембран, клапанов и уплотнений могут отличаться даже внутри одной серии насосов.
Купить мембранный насос для технических жидкостей
Наша компания поставляет пневматические мембранные насосы Graco, Samoa, PIUSI и комплектующие для промышленных систем перекачки жидкостей. В каталоге можно сравнить модели по характеристикам, цене и доступности заказа.
Поможем подобрать насос по составу рабочей среды, вязкости, производительности, материалам проточной части и параметрам сжатого воздуха. При необходимости подберём соединения, шланги, фильтры и ремкомплекты.
Поставка по Москве, Московской области и регионам России. Для подбора сообщите название жидкости, её концентрацию и температуру, необходимую подачу и условия эксплуатации оборудования.
