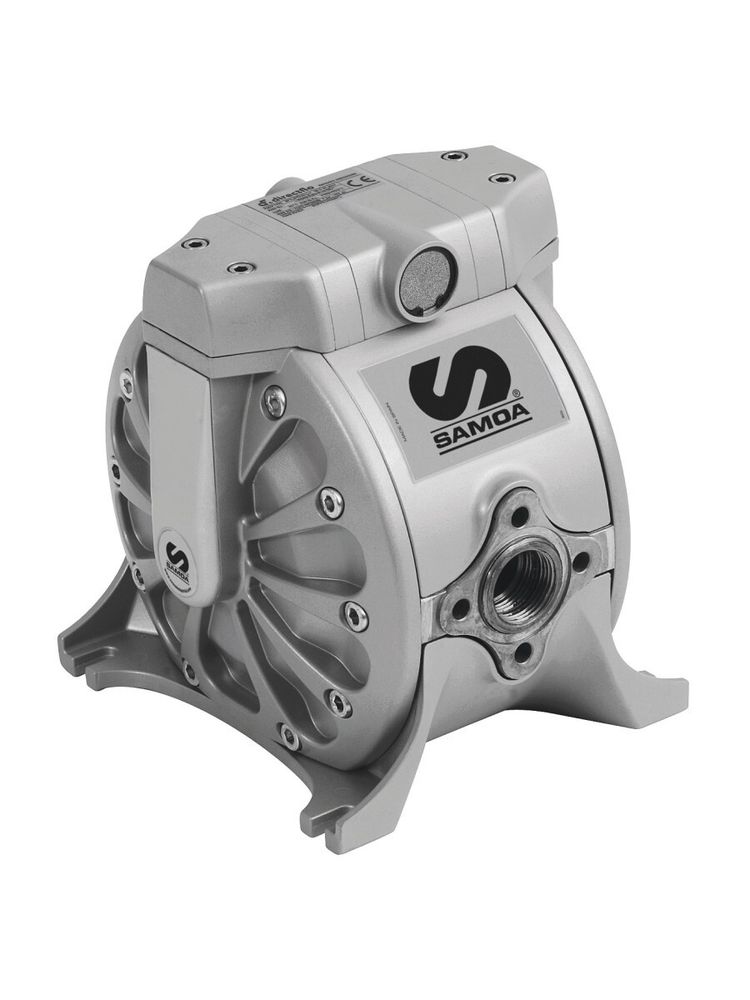

SAMOA DF100 (551010) — пневматический двухмембранный насос серии DirectFlo для перекачки технических жидкостей. Приводится в действие сжатым воздухом, обеспечивает максимальную подачу до 100 л/мин при свободном выходе и имеет коэффициент давления 1:1.
Исполнение 551010 оснащено алюминиевым корпусом, мембранами Hytrel и шариковыми клапанами из ацеталя. Насос применяется для перекачки совместимых технических жидкостей, включая охлаждающие и смазочные составы. Допустимость конкретной жидкости необходимо проверять по химической стойкости всех материалов проточной части.
Особенности конструкции
- Двухмембранная конструкция обеспечивает перекачку жидкости без электрического привода.
- Пневматический механизм работает при давлении воздуха 1,5–8 бар.
- Самовсасывающая конструкция позволяет забирать жидкость из расположенной ниже насоса ёмкости.
- Алюминиевый корпус и мембраны Hytrel рассчитаны на работу с совместимыми техническими жидкостями.
- Шариковые клапаны допускают прохождение отдельных твёрдых включений размером до 4 мм.
- Жидкостные соединения 1″ BSP с внутренней резьбой облегчают подключение к трубопроводам и рукавам.
- Насос допускает кратковременную работу без жидкости в пределах инструкции производителя.
Где используется
- Автосервисы: перекачка совместимых охлаждающих и технических жидкостей между ёмкостями.
- Транспортные предприятия: комплектация постов обслуживания автомобильной и специальной техники.
- Промышленность: подача технических жидкостей из резервуаров и технологических ёмкостей.
- Ремонтные мастерские: организация систем перекачки жидкостей с пневматическим приводом.
- Мобильные сервисные установки: использование на оборудовании, оснащённом системой сжатого воздуха.
Подключение и монтаж
Для работы DF100 необходим источник сжатого воздуха с давлением от 1,5 до 8 бар и достаточной производительностью. Подключение воздуха осуществляется через отверстие 3/8″ NPSM с внутренней резьбой.
Всасывающая и напорная линии подключаются к портам 1″ BSP. Максимальная высота сухого самовсасывания составляет 4,5 м. Реальные показатели зависят от вязкости жидкости, длины трубопровода и сопротивления системы.
Максимальные 100 л/мин относятся к режиму свободного выхода. При повышении противодавления, вязкости жидкости или высоты всасывания производительность уменьшается.
Для длительной эксплуатации рекомендуется предусмотреть подготовку сжатого воздуха и возможность отключения пневмолинии перед техническим обслуживанием.
Подбор по типу жидкости
Насосы SAMOA DF100 выпускаются с разными материалами мембран, клапанов и уплотнений. От этих материалов зависит совместимость с конкретной жидкостью.
Модификация 551010 имеет мембраны Hytrel и шарики клапанов из ацеталя. Для перекачки отработанного масла производитель также предлагает специализированное исполнение DF100 551030 с мембранами NBR, ориентированное на соответствующие задачи.
При подборе для антифриза, масла, дизельного топлива или других жидкостей необходимо учитывать химический состав, температуру, вязкость и требования к материалам проточной части.
Отличие от DF100 551030
Обе модификации относятся к серии DirectFlo и имеют максимальную подачу до 100 л/мин, но отличаются материалами контактирующих с жидкостью деталей.
- DF100 551010: алюминиевый корпус, мембраны Hytrel, шарики клапанов из ацеталя.
- DF100 551030: исполнение с мембранами NBR, применяемое в том числе в системах перекачки отработанного масла.
Для выбора насоса под конкретное масло или охлаждающую жидкость рекомендуется проверять совместимость материалов и условия эксплуатации по документации SAMOA.
Частые вопросы
Можно ли использовать SAMOA DF100 551010 для антифриза?
Да, если состав конкретного антифриза совместим с материалами проточной части насоса. Необходимо учитывать состав присадок и рабочую температуру.
Подходит ли насос для отработанного масла?
Возможность применения исполнения 551010 зависит от состава и свойств отработанного масла. Для таких задач SAMOA также выпускает специализированную модификацию DF100 551030 с мембранами NBR.
Нужна ли электросеть 220 В?
Нет. Насос работает от сжатого воздуха. Для эксплуатации необходим компрессор или промышленная пневматическая сеть.
Какое давление создаёт насос?
Коэффициент давления составляет 1:1. Максимальное давление жидкости определяется допустимым давлением приводного воздуха и характеристиками системы, но не должно превышать 8 бар.
Может ли насос работать без жидкости?
Конструкция допускает ограниченную работу без жидкости. Для продолжительной эксплуатации всухую необходимо соблюдать ограничения, установленные производителем.
Можно ли перекачивать жидкость с твёрдыми включениями?
Заявленный максимальный размер отдельных твёрдых частиц — 4 мм. При выборе необходимо также учитывать концентрацию, абразивность и свойства включений.
Можно ли использовать DF100 во взрывоопасной зоне?
Только при наличии соответствующей маркировки и документов на конкретное исполнение насоса. Необходимо учитывать требования к монтажу, пневмосистеме и перекачиваемой жидкости.
