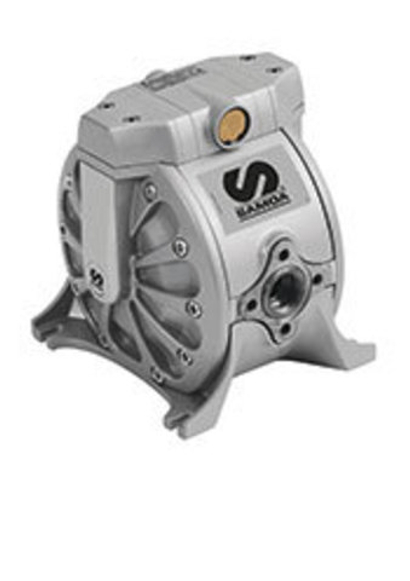

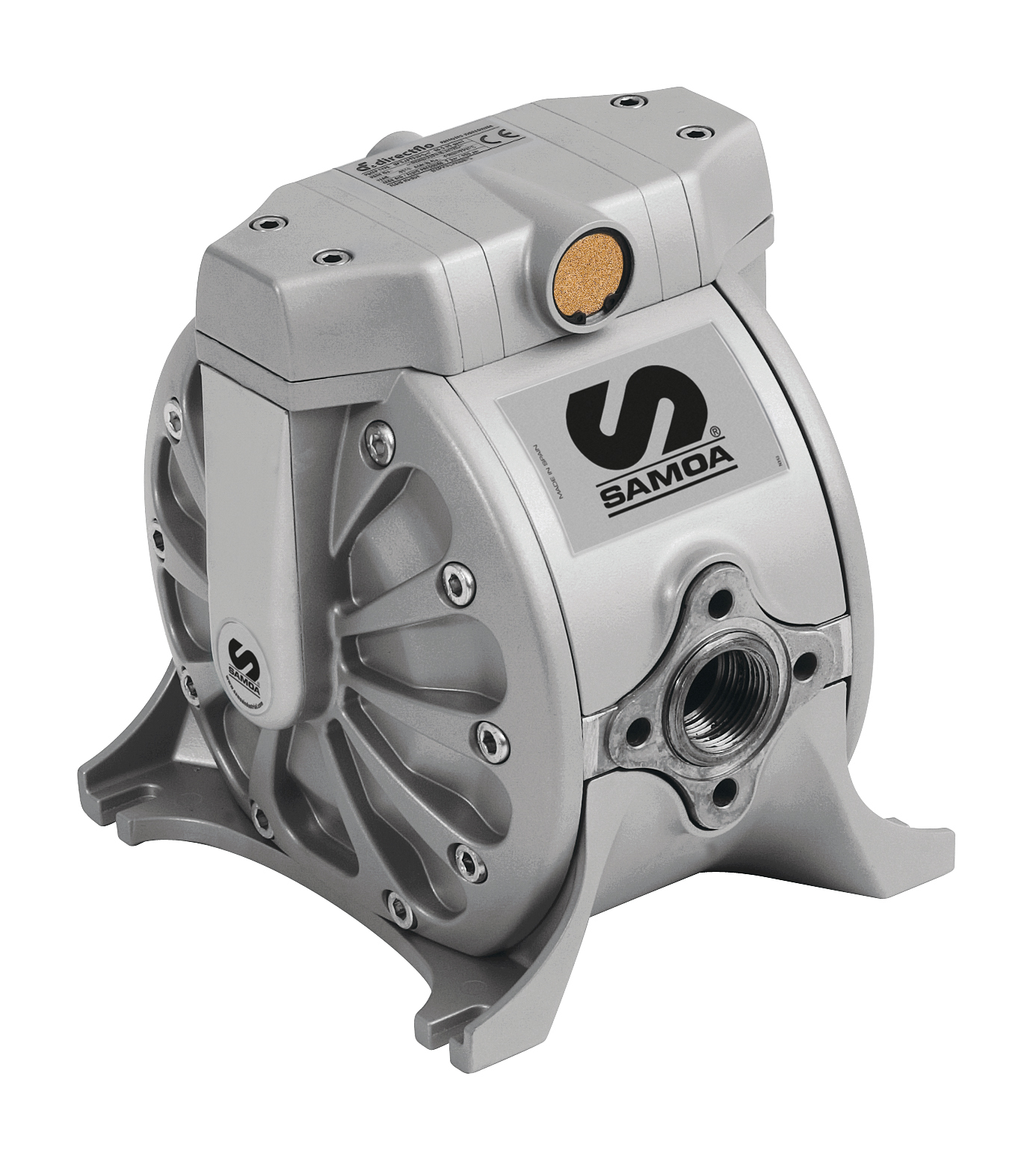

SAMOA DirectFlo DF100 (551030) — пневматический двухмембранный насос для перекачки свежих и отработанных смазочных масел, дизельного топлива, антифриза и других совместимых технических жидкостей. Насос работает от сжатого воздуха, имеет коэффициент давления 1:1 и обеспечивает максимальную подачу при свободном выходе до 100 л/мин.
Алюминиевый корпус и мембранный механизм позволяют использовать DF100 для перекачки жидкостей из бочек, резервуаров, накопительных ёмкостей и в составе промышленных систем. Насос применяется в автосервисах, ремонтных мастерских, на производственных предприятиях и в мобильных сервисных установках.
Принцип работы
DF100 относится к пневматическим двухмембранным насосам. Сжатый воздух попеременно приводит в движение две мембраны. При изменении объёма рабочих камер жидкость поступает через впускные клапаны и вытесняется в напорную линию.
Для работы насоса не требуется электрический двигатель. Производительность регулируется изменением подачи и давления сжатого воздуха в пределах, допускаемых производителем.
При правильно организованной системе насос способен работать по потребности: запускаться при открытии линии выдачи и останавливаться после её перекрытия. Такой режим удобен при использовании с совместимыми раздаточными клапанами и системами перекачки.
Особенности конструкции
- Двухмембранный механизм. Предназначен для перекачки технических жидкостей, в том числе отработанных масел.
- Пневматический привод. Позволяет использовать насос при наличии компрессора без отдельного электрического двигателя.
- Подача до 100 л/мин. Обеспечивает перекачку значительных объёмов жидкости при небольшом сопротивлении магистрали.
- Коэффициент давления 1:1. Насос предназначен прежде всего для перекачки, а не для создания высокого давления, характерного для поршневых маслораздаточных насосов.
- Компактный алюминиевый корпус. Подходит для монтажа на стене, раме или в составе технической установки.
- Обслуживаемая конструкция. Предусматривает проверку и замену мембран, клапанов и других изнашиваемых компонентов.
Какие жидкости можно перекачивать
Исполнение SAMOA DF100 551030 предназначено для работы со следующими совместимыми жидкостями:
- свежие моторные, трансмиссионные и гидравлические масла;
- отработанные смазочные масла;
- дизельное топливо;
- антифризы и совместимые растворы на основе гликоля.
Возможность перекачки конкретной жидкости зависит от её вязкости, температуры, химического состава и совместимости с материалами мембран, клапанов и уплотнений.
Не следует использовать насос для бензина, агрессивных растворителей и других жидкостей без подтверждения химической совместимости и соответствия требованиям безопасности. Для специальных химических сред существуют отдельные исполнения мембранных насосов.
Перекачка отработанного масла
DF100 может применяться для удаления и транспортировки отработанного масла из накопительных ёмкостей, маслосборников и обслуживаемого оборудования. Мембранный механизм позволяет перекачивать жидкости, содержащие небольшие твёрдые включения, в пределах ограничений производителя.
Максимальный размер проходящих твёрдых частиц составляет 4 мм. Это не означает, что насос предназначен для перекачки абразивного шлама или сильно загрязнённых смесей без ограничений: характер загрязнений влияет на износ мембран и клапанов.
Для откачки масла из глубоких резервуаров, технологических приямков и удалённых накопителей необходимо учитывать высоту всасывания, вязкость масла и сопротивление магистрали.
Подача и давление
Максимальная паспортная производительность SAMOA DF100 составляет 100 л/мин при свободном выходе в условиях испытаний производителя. При повышении давления на выходе и сопротивления трубопроводов фактическая подача уменьшается.
Коэффициент давления 1:1 означает, что развиваемое давление жидкости ограничено давлением сжатого воздуха с учётом потерь в насосе. Диапазон давления воздуха на входе составляет 1,5–8 бар.
Для правильного подбора необходимо учитывать характеристическую кривую насоса. Особенно это важно при перекачке вязкого масла через длинные рукава, фильтры, счётчики и другое оборудование, увеличивающее сопротивление потоку.
Подключение и монтаж
Входной и выходной патрубки для жидкости имеют внутреннюю резьбу 1″ BSP. Подключение сжатого воздуха — 3/8″ NPSM с внутренней резьбой.
Для работы необходим компрессор с достаточной производительностью, а также подходящие элементы подготовки и регулирования сжатого воздуха.
При монтаже следует предусмотреть:
- герметичную всасывающую линию с подходящим внутренним диаметром;
- напорный рукав или трубопровод, рассчитанный на рабочее давление;
- регулятор давления воздуха и запорную арматуру;
- возможность безопасного отключения и сброса давления перед обслуживанием;
- доступ к мембранам и клапанам для технического обслуживания.
В каталогах SAMOA для DF100 указана максимальная высота сухого всасывания до 4,5 м и высота всасывания при заполненной системе около 7 м. Эти параметры определены при установленных производителем условиях испытаний. При работе с вязкими жидкостями фактическая высота всасывания может быть меньше.
Где используется
- Автосервисы и ремонтные мастерские. Перекачка свежего и отработанного масла между ёмкостями.
- Транспортные предприятия. Обслуживание систем хранения и выдачи технических жидкостей.
- Промышленные предприятия. Перемещение масел и совместимых технологических жидкостей.
- Строительная и горнодобывающая техника. Комплектация мобильных мастерских и систем технического обслуживания.
- Железнодорожные депо. Перекачка смазочных материалов и совместимых охлаждающих жидкостей.
- Сельскохозяйственные предприятия. Обслуживание техники и оборудования для хранения масел.
Отличие от поршневого насоса для масла
Главное отличие DF100 от пневматических поршневых насосов SAMOA Pumpmaster — назначение и коэффициент давления.
DF100 с коэффициентом 1:1 ориентирован на перекачку сравнительно больших объёмов жидкостей при невысоком давлении. Он подходит для перемещения масла между ёмкостями, откачки отработки и других задач, где важна производительность.
Поршневые насосы с коэффициентами 3:1, 5:1 и выше позволяют создавать большее давление жидкости относительно давления воздуха. Они могут быть предпочтительнее для подачи вязкого масла через длинные магистрали, рукавные катушки и раздаточное оборудование с высоким сопротивлением.
Выбор зависит от необходимой производительности, вязкости жидкости, длины трубопроводов и давления в конечной точке выдачи.
Обслуживание
При эксплуатации необходимо периодически проверять герметичность соединений, состояние мембран, клапанов и элементов пневматического привода.
Снижение подачи, нестабильная работа или повышенный расход воздуха могут указывать на загрязнение клапанов, износ мембран, подсос воздуха во всасывающей линии либо недостаточное давление питающей пневмосети.
Перед обслуживанием необходимо отключить подачу воздуха, сбросить давление жидкости и соблюдать инструкцию производителя. При замене деталей следует использовать ремкомплекты, предназначенные для соответствующего исполнения DF100.
Комплектация
Пневматический двухмембранный насос SAMOA DirectFlo DF100, артикул 551030 — 1 шт.
Всасывающие и напорные рукава, настенное крепление, оборудование подготовки сжатого воздуха и дополнительная арматура подбираются отдельно, если не предусмотрены комплектацией поставки.
Частые вопросы
Можно ли использовать SAMOA DF100 для отработанного масла?
Да. Модель 551030 предназначена в том числе для перекачки отработанных смазочных масел. Необходимо учитывать вязкость жидкости, температуру и наличие загрязнений.
Какая производительность насоса?
Максимальная подача при свободном выходе составляет до 100 л/мин. При увеличении сопротивления системы фактический расход уменьшается.
Какой компрессор необходим?
Насосу требуется сжатый воздух давлением 1,5–8 бар. Необходимая производительность компрессора зависит от требуемой подачи жидкости и рабочего давления. Для точного подбора следует использовать график расхода воздуха SAMOA.
Можно ли использовать DF100 для дизельного топлива?
Да. Дизельное топливо указано производителем среди совместимых жидкостей для исполнения 551030.
Подходит ли насос для антифриза?
Да, для совместимых антифризов и растворов на основе гликоля. Необходимо учитывать химический состав конкретной жидкости и материалы насоса.
Может ли насос работать при закрытом раздаточном клапане?
В правильно спроектированной системе двухмембранный насос может останавливаться при перекрытии выхода и возобновлять работу после открытия линии. Необходимо соблюдать ограничения по давлению и требования производителя к конструкции системы.
Можно ли перекачивать жидкости с твёрдыми частицами?
Допускаются включения размером до 4 мм. Однако абразивные частицы и сильно загрязнённые смеси могут ускорять износ мембран и клапанов.
Какая максимальная высота всасывания?
До 4,5 м при сухом всасывании и около 7 м при заполненной системе в паспортных условиях испытаний. При работе с вязким маслом реальные показатели могут быть ниже.
Чем DF100 отличается от поршневого насоса 5:1?
DF100 имеет коэффициент давления 1:1 и предназначен преимущественно для перекачки жидкостей. Насос 5:1 способен создавать более высокое давление, что бывает необходимо в системах маслораздачи с длинными магистралями и значительным сопротивлением.
Подходит ли насос для непрерывной работы?
Пневматическая двухмембранная конструкция рассчитана на промышленное применение. Допустимый режим эксплуатации определяется условиями подачи воздуха, параметрами жидкости и требованиями инструкции производителя.
