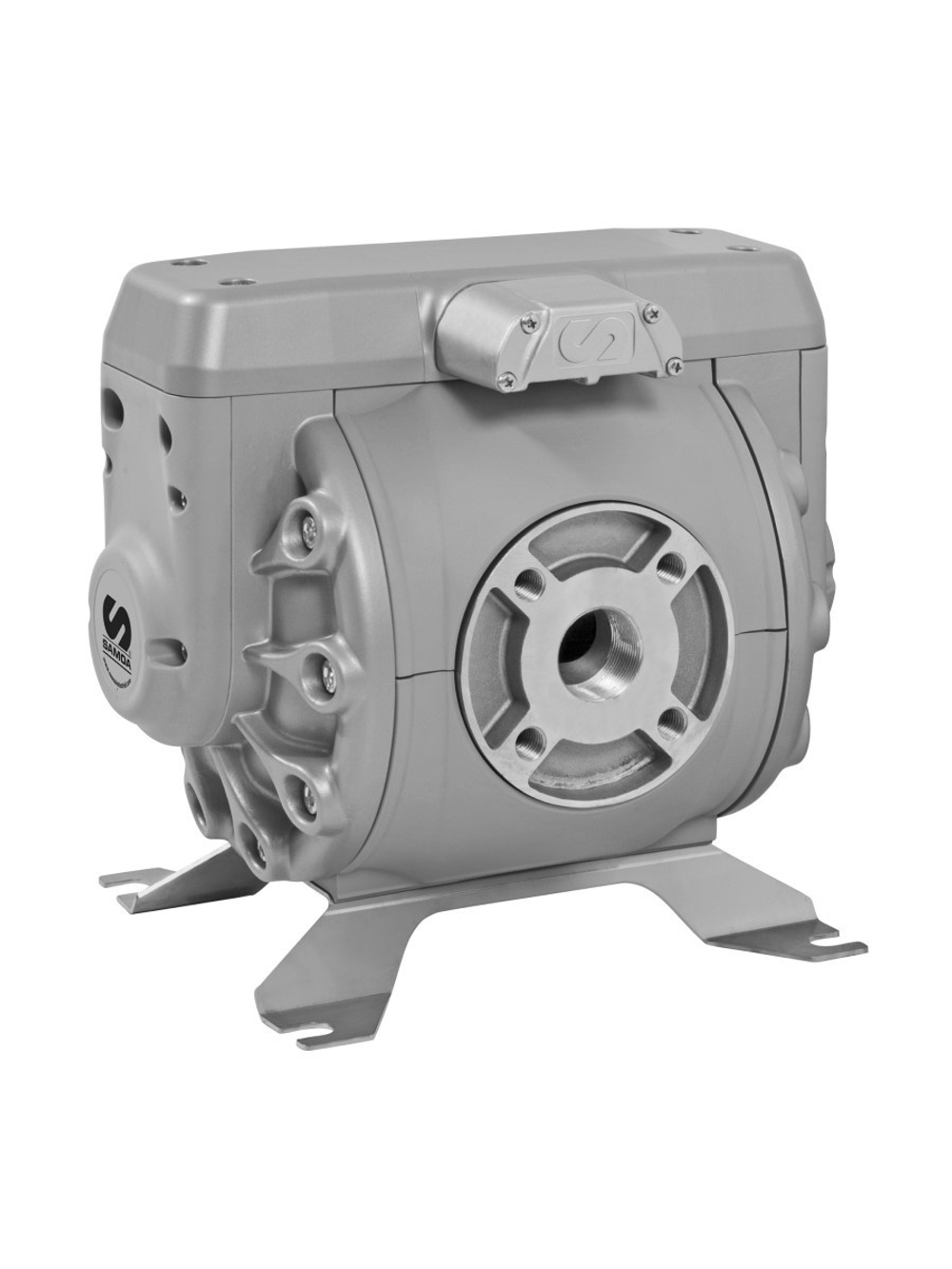

SAMOA DF250 (554030) — пневматический двухмембранный насос для перекачки масел, дизельного топлива, антифриза и отработанного масла. Точное исполнение имеет алюминиевый корпус, мембраны и шарики клапанов из NBR и сёдла из нержавеющей стали. Максимальная подача при свободном выходе — 250 л/мин.
Насос подходит для откачки рабочих и отработанных жидкостей на сервисной базе, в мастерской и на производстве. Пневматический привод позволяет использовать его в составе стационарной системы или отдельного перекачивающего поста. Для работы требуется источник сжатого воздуха.
Как работают две мембраны
Воздушный распределитель поочерёдно подаёт воздух к двум мембранам. Одна камера забирает жидкость, другая в этот момент выталкивает её в напорную линию. Клапаны направляют поток от входного коллектора к выходу.
Такой механизм отделяет привод от перекачиваемой среды. Насосу не нужен собственный электродвигатель. Однако для выбора установки важны и доступная подача воздуха, и свойства жидкости, а не только давление компрессора.
Материалы исполнения 554030
- Алюминиевый корпус образует проточную часть насоса.
- Мембраны NBR рассчитаны на совместимые масла и технические жидкости.
- Шарики NBR работают в составе впускных и выпускных клапанов.
- Сёдла из нержавеющей стали служат опорными поверхностями клапанов.
- Пневмопривод 1:1 не повышает давление жидкости в десятки раз, как поршневой солидолонагнетатель.
DF250 выпускается с разными материалами мембран и клапанов. Для артикула 554030 важен именно набор алюминий/NBR/NBR: сведения исполнения с мембранами Hytrel нельзя автоматически переносить на этот насос.
Подача, давление и расход воздуха
Максимальные 250 л/мин указаны для свободного выхода. По мере роста давления в напорной линии подача меняется. Густое или холодное масло, фильтр, длинные рукава и подъём жидкости также влияют на фактическую скорость перекачки.
Диапазон давления воздуха на входе — 1,5–8 бар. Передаточное отношение 1:1 означает, что насос не создаёт многократного усиления давления. Для выбора компрессора нужна рабочая точка по графику производителя: желаемый расход жидкости при нужном давлении.
Подача за цикл составляет 1,2 л. Это объём, перемещаемый за полный цикл работы механизма, а не установленная доза для выдачи. Для измерения отпущенного количества нужен отдельный расходомер.
Жидкости и твёрдые частицы
Для 554030 производитель указывает смазочные материалы, дизельное топливо, растворы антифриза и отработанное масло. Это подходит, например, для перекачки отработки в накопительный резервуар или подачи совместимой жидкости между ёмкостями.
Допустимый размер частиц —до 6 мм. Такой предел относится к способности проточной части пропускать включения и не означает, что насос можно использовать для любой абразивной суспензии. Химический состав жидкости должен быть совместим с алюминием и NBR.
Бензин, кислоты и растворители не следует добавлять к перечню только потому, что в серии существуют химические насосы. Разрешение определяется материалами конкретного исполнения и документацией.
Подключение трубопроводов и пневмосети
Вход и выход жидкости имеют внутреннюю резьбу 1½″ BSP и фланцевое подключение DIN PN-10. Воздух подводится через соединение 1/2″ NPSM с внутренней резьбой. Эти стандарты нельзя заменять друг другом при подборе фитингов.
Насос устанавливают на устойчивое основание, оставляя доступ к воздушному распределителю и жидкостным коллекторам. Всасывающую линию подключают герметично: подсос воздуха мешает забору жидкости.
В каталоге указана высота сухого всасывания до 5 м и до 8 м при заполненной насосной части. Это испытательные данные на воде при давлении воздуха 7 бар и температуре 20 °C. Для вязкого масла они не являются гарантированной высотой забора.
Для каких работ подходит DF250
- Пост сбора отработки: перемещение отработанного масла из сервисного сборника в общий резервуар.
- Ремонтная база автопарка: перекачка совместимых масел и охлаждающих жидкостей между ёмкостями.
- Промышленный участок: оснащение жидкостной линии с пневматическим приводом и подобранными материалами проточной части.
Артикул 554030 обозначает насос. Раздаточный рукав, катушка, фильтр и пистолет относятся к собираемой системе и подбираются под её жидкость, расход и давление.
Частые вопросы о SAMOA DF250
Нужна ли электросеть 230 В?
Самому насосу —нет. Он работает от сжатого воздуха. Для компрессора питание может потребоваться отдельно.
Можно ли откачивать отработанное масло?
Да. Это одно из назначений 554030. Учитывают вязкость, температуру и характер загрязнений, а также совместимость жидкости с NBR и алюминием.
Будет ли насос постоянно подавать 250 л/мин?
Нет. Это максимум при свободном выходе. Для реальной линии подачу определяют по рабочему давлению, свойствам жидкости и графику насоса.
Что означает отношение 1:1?
Насос не усиливает давление воздуха в десятки раз. Это отличает его от высоконапорных поршневых насосов для консистентной смазки.
Можно ли использовать насос как дозатор?
Сам по себе он перемещает жидкость. Для контроля выданного объёма нужны расходомер и соответствующая система управления.
Подойдёт ли фитинг 1/2″ BSP для входа воздуха?
У насоса указан вход 1/2″ NPSM. Ответную арматуру подбирают по этому стандарту, а не только по номинальному диаметру.
