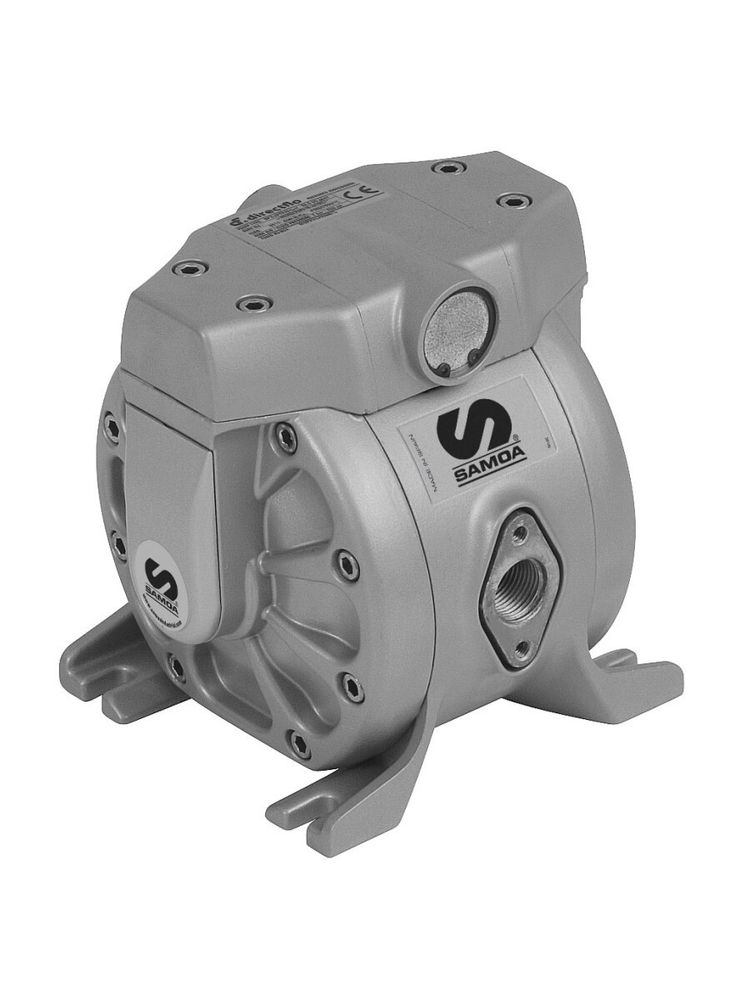

SAMOA DF50 (552010) — компактный пневматический двухмембранный насос серии DirectFlo для перекачки антифриза и стеклоомывающих растворов. Подходит для оснащения автосервисов, транспортных предприятий и стационарных систем раздачи технических жидкостей.
Насос приводится в действие сжатым воздухом, не требует подключения к электросети и обеспечивает подачу до 50 л/мин при свободном выходе. Передаточное отношение составляет 1:1, рабочее давление воздуха — от 1,5 до 8 бар.
Особенности конструкции
- Двухмембранный механизм. Перекачка жидкости осуществляется возвратно-поступательным движением мембран под действием сжатого воздуха.
- Алюминиевый корпус. Компактная конструкция для установки в системах перекачки и раздачи технических жидкостей.
- Мембраны Hytrel. Материал мембран выбран производителем для данного исполнения насоса.
- Клапанные шарики из ацеталя. Работают совместно с сёдлами клапанов из нержавеющей стали.
- Уплотнения FKM (Viton). Применяются в конструкции исполнения 552010.
- Самовсасывание. Насос способен забирать жидкость из ёмкости, расположенной ниже уровня установки.
- Подача до 50 л/мин. Значение получено при свободном выходе; фактический расход зависит от условий эксплуатации.
Сценарий использования
DF50 552010 применяется для перекачки антифриза и стеклоомывающей жидкости из бочек, резервуаров и других совместимых ёмкостей в приёмные баки либо систему раздачи.
Насос может использоваться как самостоятельный перекачивающий агрегат или как часть стационарной установки с трубопроводами, шланговыми катушками и раздаточным оборудованием.
Пневматический привод удобен на предприятиях, где уже имеется сеть сжатого воздуха. Для работы насоса не требуется отдельный электродвигатель.
Производительность и давление
Максимальная свободная подача SAMOA DF50 составляет 50 л/мин. За один полный рабочий цикл насос перемещает около 0,2 л жидкости.
Диапазон рабочего давления воздуха — 1,5–8 бар. При передаточном отношении 1:1 максимальное давление на выходе составляет до 8 бар.
По заводским данным максимальная высота самовсасывания составляет до 6 м при сухой всасывающей линии и до 8 м при заполненной. Эти характеристики измерены на воде при определённых условиях испытаний.
При работе с антифризом и стеклоомывающими растворами фактическая производительность зависит от вязкости, температуры жидкости, длины и диаметра трубопроводов, а также давления и расхода сжатого воздуха.
Подключение и монтаж
Насос устанавливают на устойчивое основание с доступом для подключения магистралей и технического обслуживания.
Для исполнения 552010 указан вход жидкости 1/2″ NPSM с внутренней резьбой. Выход жидкости в экспортном каталоге SAMOA обозначен как 1/2″ BSP, вход воздуха — 3/8″ NPSM. Перед подбором переходников следует сверить стандарт резьбы с документацией и фактическим исполнением насоса.
На линии сжатого воздуха необходимо предусмотреть оборудование подготовки и регулирования давления в соответствии с инструкцией SAMOA. Всасывающие и напорные рукава должны быть совместимы с перекачиваемой жидкостью.
Максимальный допустимый размер взвешенных включений по заводской спецификации составляет 3 мм. Это не означает пригодность насоса для постоянной перекачки абразивных суспензий.
Совместимость с жидкостями
Исполнение SAMOA 552010 рекомендовано производителем для антифриза и стеклоомывающих растворов.
При подборе насоса необходимо учитывать химический состав жидкости и совместимость с алюминием, мембранами Hytrel, клапанными шариками из ацеталя и уплотнениями FKM.
Для смазочных масел и отработанного масла SAMOA предусматривает исполнение DF50 552030 с мембранами и клапанными шариками Buna-N.
Применение с дизельным топливом, растворителями и другими жидкостями следует согласовывать по таблице химической совместимости конкретной модели. Пневматический привод сам по себе не подтверждает пригодность оборудования для взрывоопасной зоны.
Где используется
- Автосервисы. Перекачка антифриза между приёмными и расходными ёмкостями.
- Грузовые автопарки. Оснащение постов обслуживания систем охлаждения и стеклоомывателей.
- Сервисные предприятия. Подача технических жидкостей к совместимому раздаточному оборудованию.
- Промышленные объекты. Перекачка совместимых водных растворов с использованием сжатого воздуха.
Отличие от DF50 для отработанного масла
В линейке SAMOA DF50 имеются модификации с различными материалами мембран и клапанов. При одинаковой максимальной производительности они предназначены для разных рабочих жидкостей.
DF50 552010 — алюминиевый насос с мембранами Hytrel и шариками из ацеталя. Основное применение — антифриз и стеклоомывающие растворы.
DF50 552030 — алюминиевый насос с мембранами и шариками Buna-N. Предназначен для антифриза, смазочных материалов и перекачки отработанного масла.
При выборе между исполнениями необходимо учитывать состав жидкости, а не только производительность и давление.
Комплектация
SAMOA DF50 552010 поставляется как отдельный пневматический мембранный насос. Рукава, фитинги, регулятор давления воздуха, кронштейн и раздаточное оборудование подбираются отдельно в зависимости от схемы установки.
Частые вопросы
Можно ли использовать DF50 552010 для антифриза?
Да. Это одно из основных применений данного исполнения по каталогу SAMOA.
Подходит ли насос для отработанного масла?
Для отработанного масла производитель предлагает другое исполнение DF50 — артикул 552030, с мембранами и клапанными шариками Buna-N.
Нужна ли электрическая сеть?
Нет. Насос работает от сжатого воздуха с давлением 1,5–8 бар.
Какая максимальная подача?
До 50 л/мин при свободном выходе. Фактическая производительность зависит от параметров системы и свойств жидкости.
Можно ли использовать насос для дизельного топлива?
В заводской таблице для артикула 552010 дизельное топливо не указано как основное применение. Для этой жидкости необходимо подтвердить совместимость конкретного исполнения с производителем.
Подходит ли насос для работы во взрывоопасной зоне?
Возможность применения определяется сертификацией и маркировкой конкретного исполнения. Наличие пневматического привода не заменяет проверку взрывозащиты.
