Счётчики бензина для топливораздаточных систем
Счётчики бензина предназначены для измерения объёма топлива при перекачке и выдаче. Их используют в топливораздаточных установках, мобильных мини-АЗС, на технических заправочных постах и в системах внутреннего учёта ГСМ.
В каталоге представлены механические, электронные и импульсные расходомеры PIUSI и Petropump. Модели различаются диапазоном расхода, давлением, способом индикации, выходным сигналом и допустимыми условиями применения.
Главный критерий выбора — подтверждённая совместимость конкретного исполнения с бензином. Счётчики для дизельного топлива не следует автоматически использовать для бензина, даже если они относятся к той же модельной серии.
Основные модели счётчиков для бензина

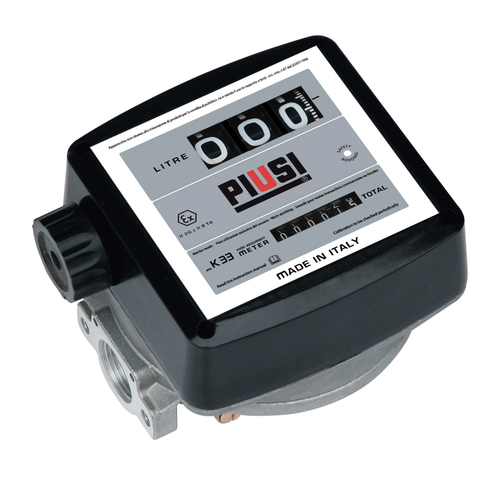

PIUSI K33 ATEX — механический счётчик
PIUSI K33 ATEX — механический расходомер для бензина, дизельного топлива и керосина, предназначенный для некоммерческого учёта.
- Диапазон расхода — 20–120 л/мин.
- Максимальное рабочее давление — 3,5 бар.
- Паспортная погрешность — ±1%.
- Трёхразрядный сбрасываемый регистр.
- Возможность пользовательской калибровки.
- Исполнения с различным направлением потока относительно регистра.

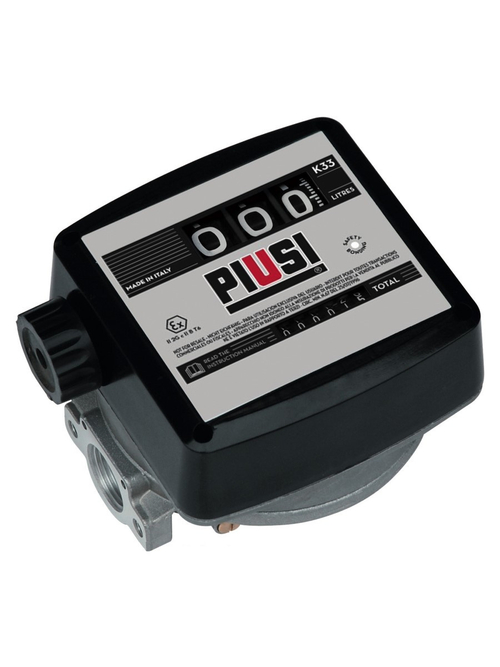

В линейке представлены модели F0057000A (ver. A), F0057001A (ver. B), F0057002A (ver. C) и F0057003A (ver. D).
Основное отличие исполнений A, B, C и D — ориентация счётного механизма относительно направления потока. Это позволяет подобрать удобное положение регистра при монтаже.
Важно: максимальное рабочее давление K33 ATEX составляет 3,5 бар. Указанное производителем давление разрушения 28 бар не является допустимым давлением эксплуатации.

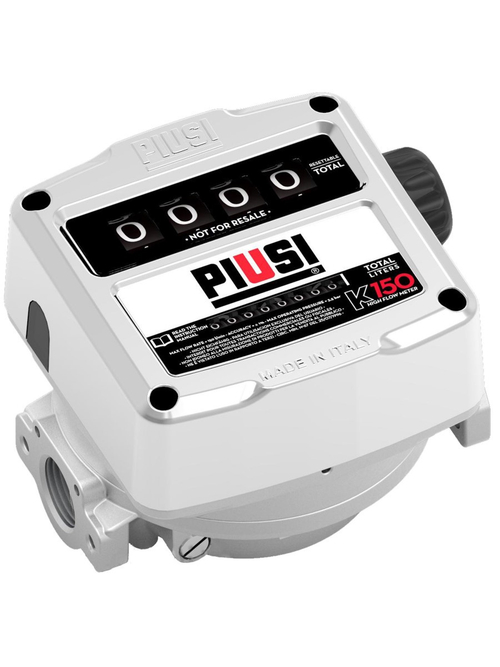

PIUSI K150 ATEX — для увеличенного расхода
PIUSI K150 ATEX — механический счётчик бензина для топливораздаточных систем с повышенной производительностью.
Диапазон измерения составляет 25–150 л/мин, паспортная погрешность — ±1%. В приборе используется измерительный механизм с качающимся диском и четырёхразрядный сбрасываемый регистр.
В отличие от K33 ATEX, модель K150 ATEX рассчитана на более высокую максимальную подачу. Её можно рассматривать для заправки техники с крупными топливными баками, если рабочие параметры системы соответствуют паспорту.
В ассортименте представлены исполнения K150 ATEX ver. A, B, C и D. Они различаются расположением регистра относительно направления потока.

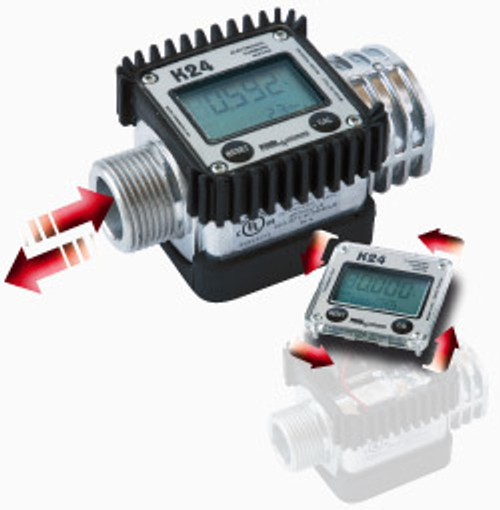

PIUSI K24 ATEX — электронный расходомер с дисплеем
PIUSI K24 ATEX/IECEx F00408X00 — электронный турбинный расходомер для бензина, дизельного топлива и керосина.
Рабочий диапазон составляет 7–120 л/мин. Прибор оснащён ЖК-дисплеем, отображающим объём отдельной выдачи, накопленный объём и текущий расход.
Для K24 ATEX предусмотрена возможность калибровки. Компактная конструкция позволяет устанавливать расходомер в подходящей части раздаточной линии.
По сравнению с механическими K33 и K150 электронный K24 имеет меньший нижний предел измерения, что важно при работе с небольшими расходами.
PIUSI K24 ATEX Pulser — для передачи данных
PIUSI K24 ATEX PULSER F00408Y00 — импульсное исполнение турбинного расходомера, предназначенное для подключения к совместимой системе учёта.
Диапазон расхода составляет 7–120 л/мин. В отличие от версии F00408X00, данная модификация не имеет встроенного дисплея для локального отображения выдачи.
Импульсный сигнал может поступать на совместимый контроллер, который преобразует импульсы в объём топлива по заданному коэффициенту.
При подборе проверяют количество импульсов на литр, электрические характеристики сигнала и совместимость с конкретной системой управления. Данные о коэффициенте необходимо брать из документации исполнения и подтверждать при настройке.

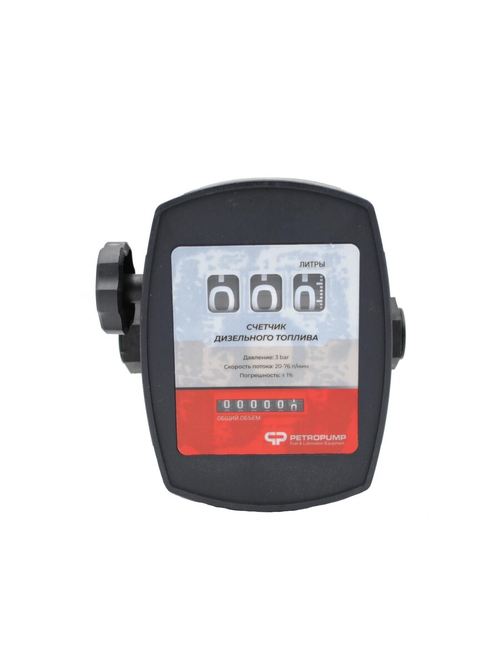

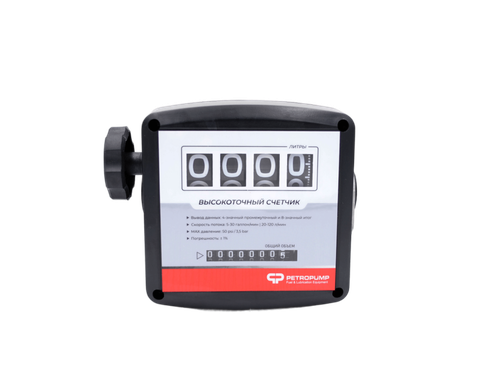

Petropump MG, OGM и AC-TM
В ассортименте Petropump представлены механические и электронные расходомеры, включая MG4-120, OGM-25, OGM-40, OGM-50, AC-TM и другие модели.
Они различаются типом измерительного механизма, диапазоном расхода и присоединениями. Например, для OGM-40 в каталоге заявлен диапазон 25–250 л/мин, а для OGM-50 — 30–300 л/мин.
Для бензина необходимо отдельно проверять документацию конкретного артикула, совместимость материалов и допустимые условия установки. Наличие бензина в перечне рабочих жидкостей не заменяет подтверждения пригодности для эксплуатации во взрывоопасной зоне.
Как выбрать расходомер для бензина
Механический или электронный счётчик
Механические счётчики имеют роликовый регистр и не требуют электрического питания для отображения измеренного объёма. Они подходят для локального контроля раздачи топлива.
Электронные счётчики отображают измеренный объём на цифровом дисплее. Некоторые модели также показывают текущий расход и накопленный объём.
Импульсные расходомеры предназначены для передачи измерительного сигнала совместимому контроллеру. Наличие импульсного выхода не означает, что прибор самостоятельно хранит данные по заправкам.
Для сравнения перейдите в разделы механических, электронных и импульсных счётчиков.
Диапазон расхода и производительность насоса
Счётчик подбирают по фактическому расходу топлива, а не только по максимальной подаче насоса.
Например, PIUSI K24 ATEX рассчитан на расход от 7 л/мин, K33 ATEX — от 20 л/мин, K150 ATEX — от 25 л/мин.
Если расход при частично открытом пистолете становится ниже минимального значения, точность измерения может ухудшаться.
Для высокопроизводительных систем необходимо учитывать гидравлическое сопротивление расходомера, фильтров, рукавов и арматуры.
Рабочее давление
Допустимое рабочее давление счётчика должно соответствовать максимальным условиям эксплуатации топливораздаточной линии, включая предусмотренные переходные режимы.
Необходимо различать рабочее давление и давление разрушения корпуса. Эти значения имеют разное назначение.
Например, для PIUSI K33 ATEX рабочее давление ограничено 3,5 бар. Нельзя автоматически переносить на эту модель характеристики обычного дизельного K33.
Взрывозащита и документы для бензиновой системы
Бензин образует горючие пары, поэтому при установке оборудования необходимо учитывать классификацию зон, возможные источники воспламенения и требования безопасности.
В линейках PIUSI K24 ATEX, K33 ATEX и K150 ATEX предусмотрены исполнения с подтверждённой производителем взрывозащитой.
При использовании оборудования в России необходимо отдельно проверять применимость документов, соответствие требованиям ТР ТС 012/2011 и маркировку взрывозащиты, когда данный регламент распространяется на оборудование и условия его применения.
Нельзя считать любой счётчик, совместимый с бензином, автоматически пригодным для установки в опасной зоне.
Технический и коммерческий учёт бензина
Многие расходомеры PIUSI предназначены для внутреннего, технологического или некоммерческого учёта топлива.
Если измерения используются в сфере государственного регулирования обеспечения единства измерений, необходимо применять средства измерений утверждённого типа, прошедшие установленную поверку.
Взрывозащита ATEX/IECEx и паспортная точность ±1% сами по себе не подтверждают пригодность расходомера для коммерческих расчётов в России.
Перед приобретением прибора для отпуска топлива за плату необходимо проверить его метрологический статус и применимые требования к измерительному узлу.
Частые вопросы о счётчиках бензина
Можно ли использовать обычный PIUSI K24 для бензина?
Для бензина необходимо выбирать соответствующее исполнение, например K24 ATEX/IECEx. Обычную дизельную версию K24 нельзя автоматически считать совместимой с бензином.
Чем отличается PIUSI K33 ATEX от K150 ATEX?
K33 ATEX имеет диапазон 20–120 л/мин и трёхразрядный сбрасываемый регистр. K150 ATEX рассчитан на 25–150 л/мин и оснащён четырёхразрядным регистром.
Что выбрать для насоса на 50 л/мин?
Можно рассмотреть K24 ATEX или K33 ATEX, если фактический расход и максимальное давление системы соответствуют характеристикам модели. Дополнительно проверяют условия установки и документацию.
Можно ли подключить счётчик бензина к системе учёта?
Да, если выбрано исполнение с подходящим выходным сигналом и обеспечена совместимость с контроллером. Например, K24 ATEX Pulser предназначен для импульсного подключения.
Подойдёт ли расходомер Petropump для бензина?
Необходимо проверить документацию конкретного артикула, допустимые жидкости и условия применения. Совместимость с бензином и пригодность для взрывоопасной зоны — разные требования.
Нужна ли поверка счётчика бензина?
Это зависит от назначения измерений. Для применения в сфере государственного регулирования обеспечения единства измерений требуется средство измерений утверждённого типа с действующей поверкой. Для внутреннего технологического учёта требования могут отличаться.
Какие параметры нужны для подбора?
Укажите вид бензина, расход и давление, присоединения, место установки, классификацию зоны, необходимость дисплея или импульсного выхода и назначение учёта — внутренний либо связанный с коммерческими расчётами.
Купить счётчик для бензина
В каталоге представлены механические, электронные и импульсные расходомеры для бензина производства PIUSI и Petropump.
Поможем подобрать модель по рабочим параметрам, назначению, комплекту документации и требованиям к установке. Для дизельных систем также представлены счётчики дизельного топлива.
Другие исполнения можно сравнить в общем каталоге счётчиков топлива.
Отправьте артикул или технические параметры на sales@greaseoiltools.ru. Проверим совместимость, документы, наличие, стоимость и сроки поставки.
