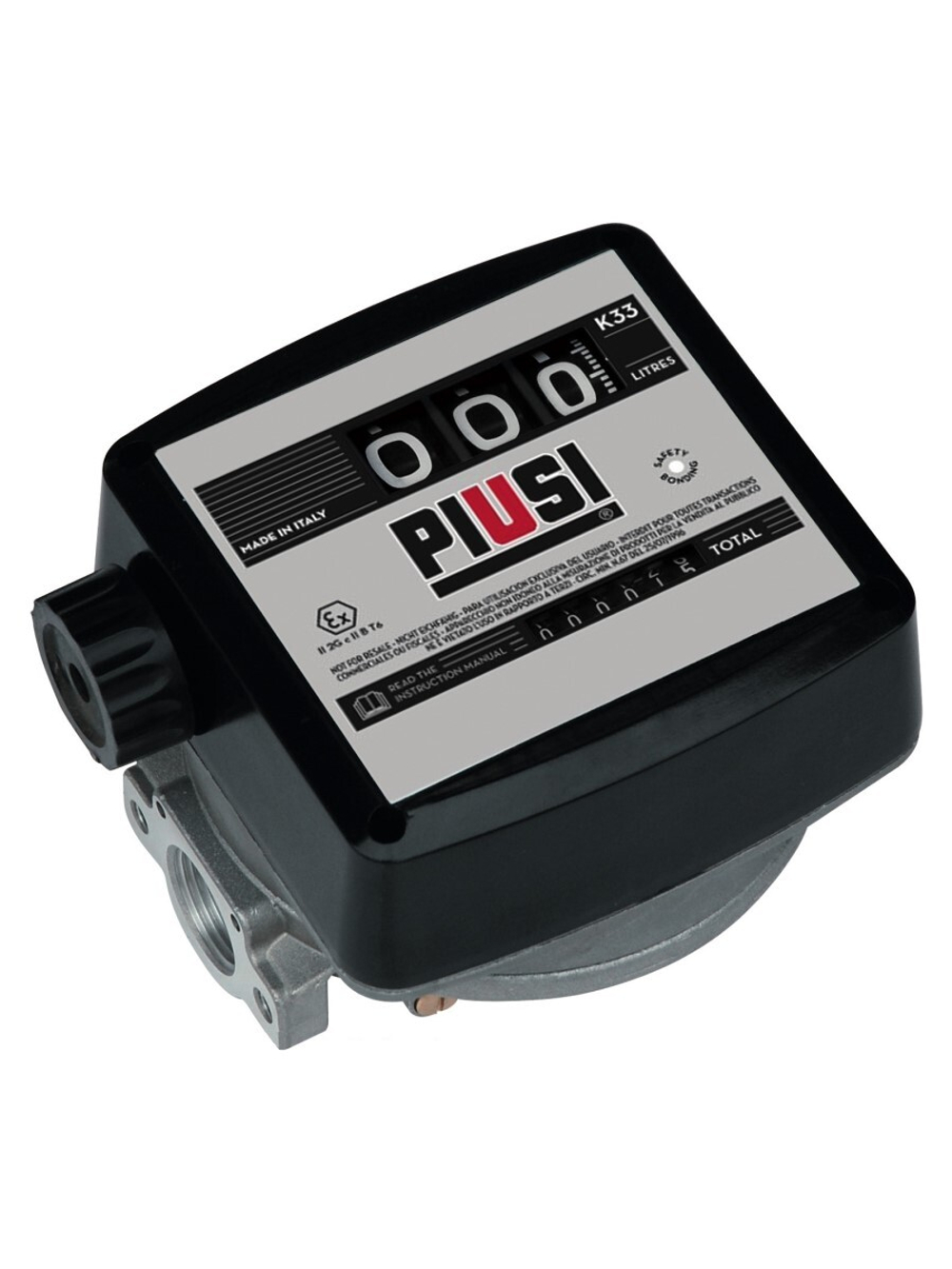

PIUSI K33 ATEX ver. D (F0057003A) — механический счётчик для измерения объёма бензина, дизельного топлива и керосина при заправке техники и перекачке между ёмкостями. Работает без электрического питания, рассчитан на расход 20–120 л/мин и максимальное рабочее давление 3,5 бар. Погрешность измерения составляет ±1% при соблюдении условий производителя.
Счётчик имеет трёхразрядную сбрасываемую шкалу для отдельной выдачи и шестиразрядный накопительный сумматор. Исполнение ver. D предусматривает движение топлива слева направо при взгляде на циферблат. Модель имеет исполнение ATEX для применения в соответствующих потенциально взрывоопасных зонах и предназначена для некоммерческого учёта топлива.
Принцип работы и учёт топлива
Внутри PIUSI K33 используется механический измерительный механизм с качающимся диском. Поток топлива приводит механизм в движение, а счётный узел отображает объём прошедшей жидкости.
Сбрасываемая трёхразрядная шкала позволяет контролировать количество топлива в рамках отдельной заправки. Шестиразрядный сумматор показывает общий накопленный объём. Для считывания показаний не нужны батарейки или подключение к электросети.
Счётчик подходит для внутреннего контроля выдачи топлива на предприятиях, в автопарках, мастерских и топливных хозяйствах. PIUSI позиционирует K33 ATEX как оборудование для некоммерческого измерения, поэтому пригодность для расчётов при продаже топлива требует отдельного подтверждения.
Версия D: направление потока
Артикул F0057003A обозначает исполнение K33 ATEX ver. D, в котором поток проходит через счётчик слева направо при взгляде на лицевую сторону прибора.
Серия K33 ATEX выпускается в четырёх исполнениях A, B, C и D, отличающихся направлением потока относительно положения циферблата. При выборе для новой установки или замены существующего счётчика необходимо проверить расположение входного и выходного соединений.
Версию нельзя определять только по общему названию K33 ATEX: для заказа следует использовать точный заводской артикул.
Взрывозащита ATEX
PIUSI K33 ATEX предназначен для использования с совместимыми горючими жидкостями в условиях, соответствующих маркировке и документации производителя.
Для серии указана маркировка ATEX группы II, категории 2G, газовой группы IIB и температурного класса T6. Производитель предусматривает применение в соответствующих зонах 1 и 2 при соблюдении требований к установке.
Наличие ATEX у счётчика не означает, что вся топливораздаточная система автоматически пригодна для взрывоопасной зоны. Насос, соединения, рукава, раздаточный пистолет и остальные компоненты должны соответствовать условиям эксплуатации и применимым требованиям безопасности.
Расход, давление и точность
Рабочий диапазон расхода PIUSI K33 ATEX составляет от 20 до 120 л/мин. Заявленная погрешность измерения — ±1%, повторяемость — 0,3%.
Максимальное рабочее давление составляет 3,5 бар. Указанное PIUSI давление разрушения 28 бар не является рабочим параметром и не допускает эксплуатацию счётчика при таком давлении.
Фактический расход зависит от производительности насоса, сопротивления фильтров, длины и диаметра рукавов, характеристик раздаточного пистолета и других элементов установки. Для корректного измерения расход должен находиться в рабочем диапазоне прибора.
Подключение и калибровка
Входное и выходное соединения счётчика имеют резьбу 1″ BSP. Прибор допускает установку в жёсткий трубопровод, линию с гибкими рукавами, непосредственно на насос или резервуар при соблюдении требований производителя.
Механизм предусматривает калибровку на месте установки. Она позволяет корректировать показания с учётом условий эксплуатации и выполняется по инструкции PIUSI с использованием контрольного измерения объёма.
При монтаже важно учитывать направление движения топлива, герметичность соединений и наличие загрязнений в системе. Резьбы BSP и NPT не являются прямыми взаимозаменяемыми соединениями.
Работа при самотечной подаче
PIUSI допускает использование K33 ATEX в системах подачи топлива самотёком благодаря сравнительно небольшому гидравлическому сопротивлению измерительного механизма.
Однако возможность такого применения определяется высотой расположения резервуара, характеристиками трубопровода и фактическим расходом. Для паспортной точности необходимо обеспечить расход в пределах 20–120 л/мин.
Отличие от стандартного PIUSI K33
Обычный механический PIUSI K33 применяется для учёта совместимых технических жидкостей в условиях, для которых предназначено конкретное исполнение. Нельзя автоматически считать стандартный K33 пригодным для бензина или эксплуатации во взрывоопасной зоне.
K33 ATEX является отдельным исполнением с соответствующей маркировкой взрывозащиты и заявленной совместимостью с бензином, дизельным топливом и керосином.
При замене стандартного K33 на K33 ATEX необходимо проверить не только присоединительную резьбу и диапазон расхода, но и рабочее давление, направление потока, условия установки и требования к системе в целом.
Где используется
- Топливные хозяйства предприятий. Внутренний учёт выдачи бензина и дизельного топлива.
- Строительные и промышленные объекты. Контроль объёма топлива при заправке техники совместимым оборудованием.
- Сельскохозяйственные предприятия. Измерение объёма дизельного топлива в заправочных установках.
- Мобильные топливораздаточные модули. Применение при соблюдении условий эксплуатации и требований к взрывозащите.
- Системы перекачки между резервуарами. Контроль количества прошедшего топлива без электрического счётного устройства.
Частые вопросы
Подходит ли PIUSI K33 ATEX ver. D для бензина?
Да. Производитель указывает бензин, дизельное топливо и керосин среди совместимых жидкостей. При этом остальные компоненты установки также должны быть пригодны для выбранного топлива.
Какое направление потока у версии D?
Слева направо, если смотреть на лицевую сторону счётчика. Заводской артикул исполнения — F0057003A.
Можно ли использовать счётчик для коммерческой продажи топлива?
PIUSI указывает некоммерческое назначение K33 ATEX. Для расчётов при продаже топлива необходимо оборудование с требуемым метрологическим статусом и документами.
Нужен ли счётчику источник питания?
Нет. K33 ATEX имеет полностью механический измерительный и счётный механизм.
Можно ли установить его в зоне 1?
Производитель допускает применение серии в соответствующих зонах 1 и 2 на основании маркировки ATEX. Конкретную установку необходимо проверять по документации и условиям взрывоопасной среды.
Какая максимальная производительность счётчика?
Рабочий диапазон составляет 20–120 л/мин. При расходе вне этого диапазона паспортная точность не гарантируется.
