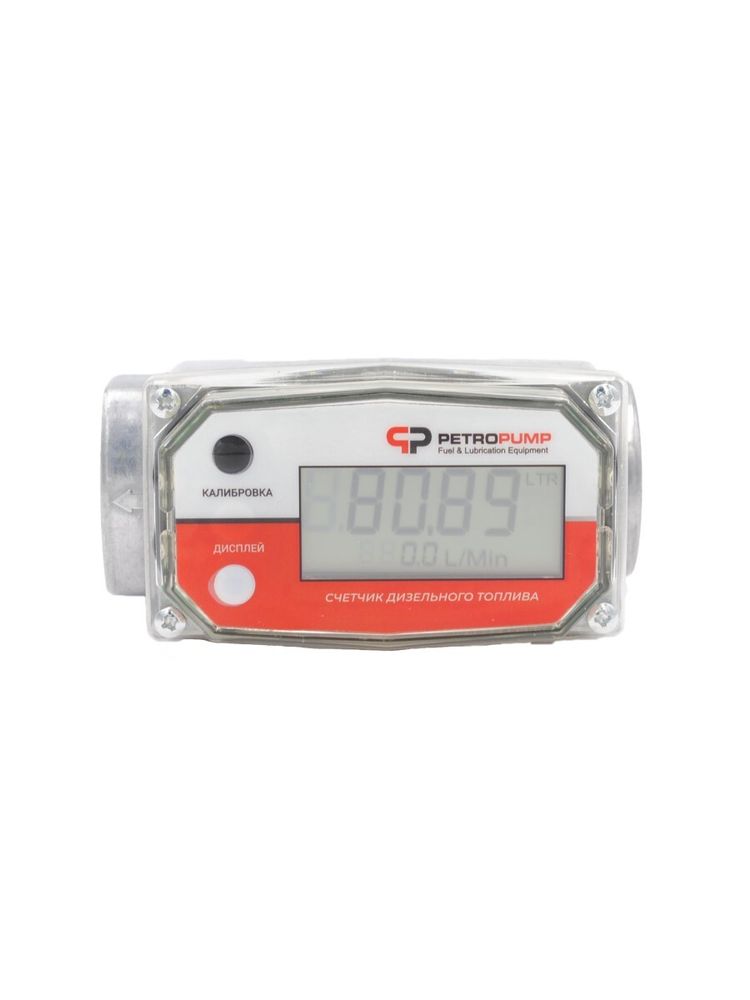

Petropump AC-TM-1, артикул PP820001 — электронный турбинный счётчик для дизельного топлива, бензина и керосина. Устанавливается в раздаточную линию и показывает объём прошедшей жидкости. Присоединения — 1″ BSP с внутренней резьбой.
Счётчик используют для локального учёта топлива на отдельном посту. Он работает вместе с насосом и устройством выдачи: измеряет поток, а подачей и остановкой налива управляет оператор или отдельная система.
Турбинный измеритель с электронным дисплеем
- Турбинный принцип. Жидкость вращает измерительный элемент внутри корпуса.
- Электронная индикация. Результат отображается на дисплее.
- Питание от двух элементов по 1,5 В. Для регистра не нужен сетевой кабель.
- Калибровка. Позволяет настроить измерение по контрольному объёму.
- Соединения 1″ BSP(F). Для установки между совместимыми участками линии.
- Максимальный расход 100 л/мин. Учитывается при выборе к насосу.
- Рабочее давление до 7 бар. Ограничивает допустимые условия измерителя.
Как происходит измерение
Проходящая жидкость вращает турбину. Электроника преобразует её движение в значение объёма. Насос обеспечивает поток, а счётчик регистрирует то, что проходит через его измерительную часть.
Установленный дисплей позволяет получить результат отдельной операции на линии. Для внутреннего учёта его записывают вместе с машиной или участком, которому выдано топливо.
Сам счётчик не повышает расход и не задаёт давление. Он добавляет измерение к существующей раздаточной схеме, поэтому подбирается с учётом характеристик её насоса и принадлежностей.
Расход и давление в линии
Максимальный расход составляет 100 л/мин. Это верхняя характеристика измерителя; поток в собранной установке может быть меньше из-за насоса, фильтра и рукава.
Для точного подбора сравнивают также рабочий диапазон измерения. На слишком слабом, неустойчивом потоке показания нельзя оценить по одному максимальному расходу.
Максимальное рабочее давление — 7 бар. Этот предел относится к AC-TM-1, а допустимое давление всей установки определяют по её наиболее ограниченному элементу. Например, пистолет с меньшим пределом остаётся ограничением даже при счётчике на 7 бар.
Дизель, бензин и керосин
PP820001 имеет топливное назначение для перечисленных жидкостей. Для бензиновой линии отдельно выбирают подходящие насос, рукав, соединения и электрическое оборудование.
Батарейный дисплей не означает универсальное исполнение для любого места установки. Рабочую зону и требования к собранной системе определяют при её подборе.
Вода, AdBlue, густое масло и другие продукты требуют своего измерителя. Если меняется жидкость, решение принимают по её свойствам и совместимости, а не только по диаметру резьбы.
Подключение 1″ BSP
На счётчике предусмотрены внутренние резьбовые соединения 1″ BSP. Ответные фитинги должны совпадать по стандарту, а направление потока сверяют с обозначением на корпусе.
Резьбы NPT и BSP различаются. При замене старого счётчика сравнивают тип обоих соединений и расположение регистра, чтобы после установки дисплей оставался доступен для чтения и обслуживания.
Место установки выбирают с учётом рукава и окружающего оборудования. Корпус измерителя не используют для удержания натянутой линии; схема крепления должна соответствовать самой установке.
Воздух, стабильный поток и калибровка
Турбинный счётчик предназначен для измерения жидкости. Если во всасывающем рукаве появляется воздух или заканчивается топливо, нормальная выдача нарушается. В таком случае сначала проверяют исходную ёмкость и герметичность забора.
Калибровку выполняют по контрольному объёму и инструкции поставленного измерителя. Для сравнения нужна подходящая мерная ёмкость. Отметки на произвольной таре не дают такого же основания для настройки.
Калибровка помогает работать в определённых условиях, но не устраняет подсос воздуха, засорённый фильтр или перегиб рукава. Эти причины относятся к работе всей линии.
Учёт топлива на предприятии
AC-TM-1 подходит для задачи внутреннего контроля: сколько топлива прошло через отдельный пост при заправке техники или переливе. Результат используют вместе с принятой на предприятии процедурой регистрации выдач.
Для коммерческого отпуска пригодность средства измерения подтверждают отдельными документами. Для передачи показаний в компьютерную систему выбирают измеритель с предусмотренным интерфейсом.
Если нужна автоматическая остановка после заданных литров, подбирают управляемую раздаточную установку с предустановкой. Наличие электронного дисплея само по себе не добавляет управление насосом.
Где используется
- Автопарк. Локальная запись топлива, выданного конкретной машине.
- Мастерская хозяйства. Учёт на отдельной дизельной линии.
- Технический участок. Контроль объёма перелива между совместимыми ёмкостями.
- Раздаточный пост предприятия. Измеритель в уже подобранной топливной системе.
Выбор и питание
Для заказа укажите PP820001, топливо, рабочий расход, давление и резьбу линии. Это позволяет проверить счётчик как измерительный компонент, не меняя его на внешне похожую модель другой среды.
Питание электроники — два элемента по 1,5 В. Формат и порядок замены выбирают по батарейному узлу и инструкции. Насос получает питание независимо от счётчика.
Частые вопросы об AC-TM-1
Нужна ли розетка 220 В?
Нет. Электроника питается от двух элементов по 1,5 В.
Можно ли использовать для керосина?
Керосин входит в назначение PP820001. Остальные компоненты подбираются для той же жидкости.
Можно ли установить в бензиновую линию?
Бензин указан в назначении счётчика. Исполнение всей линии и место применения проверяют отдельно.
Как настроить измеритель на свою жидкость?
Предусмотрена калибровка по контрольному объёму согласно инструкции.
Счётчик остановит насос после нужных литров?
Он показывает объём. Для автоматической предустановки нужна соответствующая система управления.
Почему выдача идёт с пузырьками?
Проверьте остаток топлива и герметичность всасывающей линии. Калибровка не заменяет устранение воздуха.
Подойдёт ли фитинг 1″ NPT?
На AC-TM-1 резьба 1″ BSP(F). Для другого стандарта подбирают соответствующее соединение.
