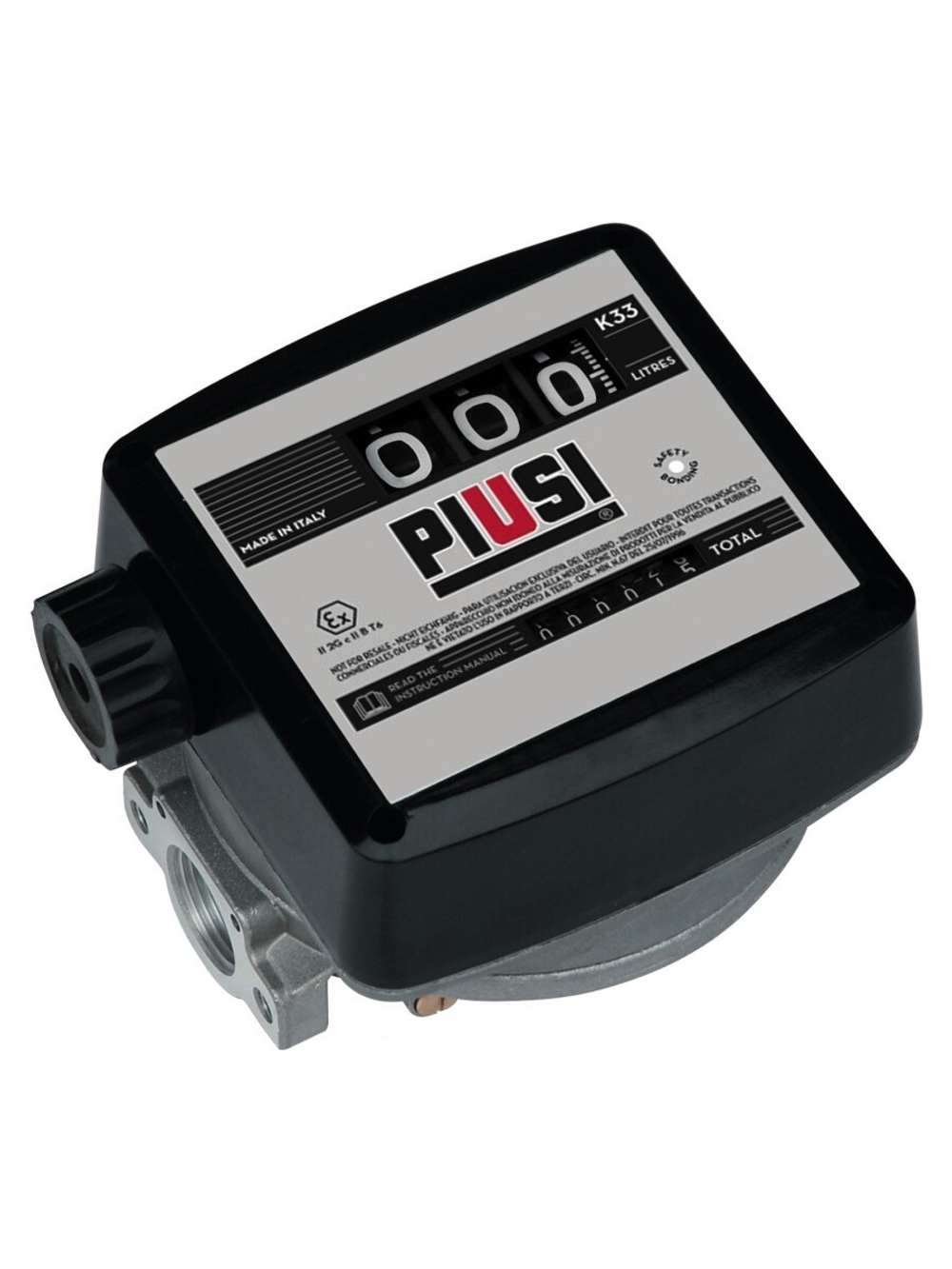

PIUSI K33 ATEX ver. B (F0057001A) — механический счётчик для измерения бензина, дизельного топлива и керосина. Рабочий диапазон — 20–120 л/мин, максимальное рабочее давление — 3,5 бар. У версии B топливо движется снизу вверх относительно лицевой панели.
Счётчик подходит для локального учёта при выдаче и переливе топлива в составе совместимой установки. Он работает от потока жидкости и не требует батареек или внешнего электропитания. Исполнение ATEX предназначено для применения в условиях, соответствующих маркировке и инструкции прибора.
Измерение и две шкалы
Внутри счётчика работает механизм с качающимся диском. Поток жидкости приводит его в движение, а механический регистр показывает прошедший объём. Корпус изготовлен из алюминия, измерительная камера — из технополимера.
Трёхразрядная шкала предназначена для разовой выдачи; её обнуляют перед новой операцией. Шестизначный сумматор сохраняет накопленный объём. Счётчик показывает количество топлива, но не управляет остановкой насоса по дозе.
Точность и рабочий расход
Заявленная погрешность K33 ATEX составляет ±1%, повторяемость — 0,3%. Для соблюдения характеристик прибор используют в диапазоне 20–120 л/мин и при предусмотренных условиях. Воздух в топливе и работа вне диапазона могут искажать измерение.
Прибор можно калибровать на месте установки. Это позволяет настроить измерение для своей системы по процедуре производителя, но не заменяет метрологический допуск для коммерческих расчётов.
Направление потока у версии B
F0057001A имеет направление снизу вверх. При замене прибора его сравнивают с существующей трубной разводкой: соседние версии K33 ATEX имеют другое расположение потока относительно шкалы.
Присоединения — 1″ BSP. Счётчик можно включить в жёсткую или гибкую линию либо установить у насоса, если соединения и опора соответствуют инструкции. На корпусе следует соблюдать направление потока.
Давление и применение ATEX
Максимальное рабочее давление — 3,5 бар. Более высокое давление разрушения не является допустимым режимом. Если насос может создать большее давление, систему подбирают так, чтобы предел счётчика не превышался.
ATEX относится к этому исполнению счётчика. Насос, рукава, электрооборудование и остальные компоненты установки также должны подходить к выбранному топливу и месту работы. Один ATEX-счётчик не подтверждает соответствие всей станции.
Где используется
K33 ATEX ver. B применяют для контроля выдачи бензина, дизельного топлива и керосина на собственном посту предприятия и при переливе между ёмкостями. Механический регистр удобен там, где нужны показания непосредственно на трубопроводе без отдельного питания.
Самотёчная схема возможна только при достаточном напоре и расходе в измеряемом диапазоне. Низкое сопротивление прибора не гарантирует точный учёт при очень медленной самотёчной подаче.
Частые вопросы о K33 ATEX
Можно ли использовать для бензина?
Да. Бензин входит в подтверждённое назначение F0057001A наряду с дизельным топливом и керосином.
Что означает версия B?
Направление потока снизу вверх относительно лицевой панели. Это важно для совместимости с существующей разводкой.
Счётчик остановит насос после 50 л?
Нет. Он только измеряет объём; подачу прекращает оператор или отдельная система управления.
Нужны ли батарейки?
Нет. Измеритель и шкалы работают механически от потока.
Можно ли работать при 7 бар?
Нет. Максимальное рабочее давление — 3,5 бар.
Подойдёт ли для продажи топлива по показаниям?
Для коммерческих расчётов нужно отдельно подтвердить метрологический статус прибора и разрешённую схему его применения. Маркировка ATEX этого не определяет.
