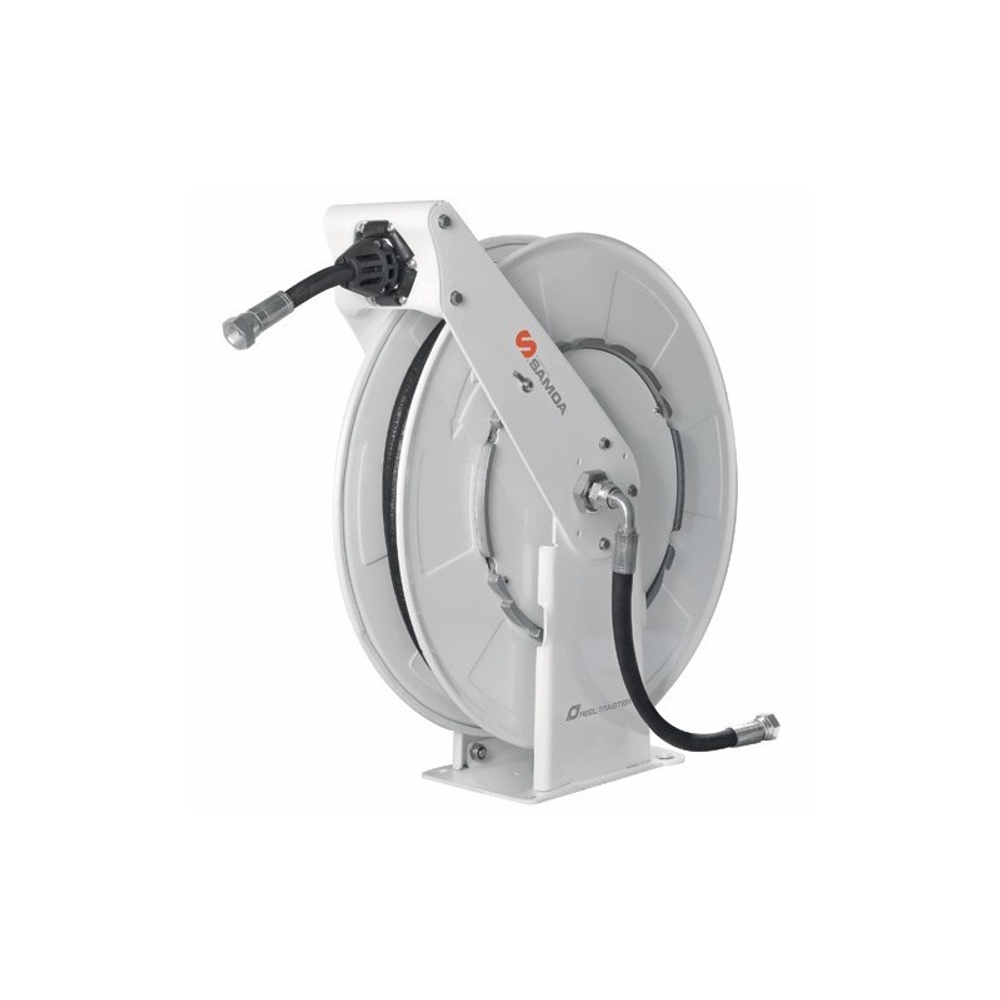

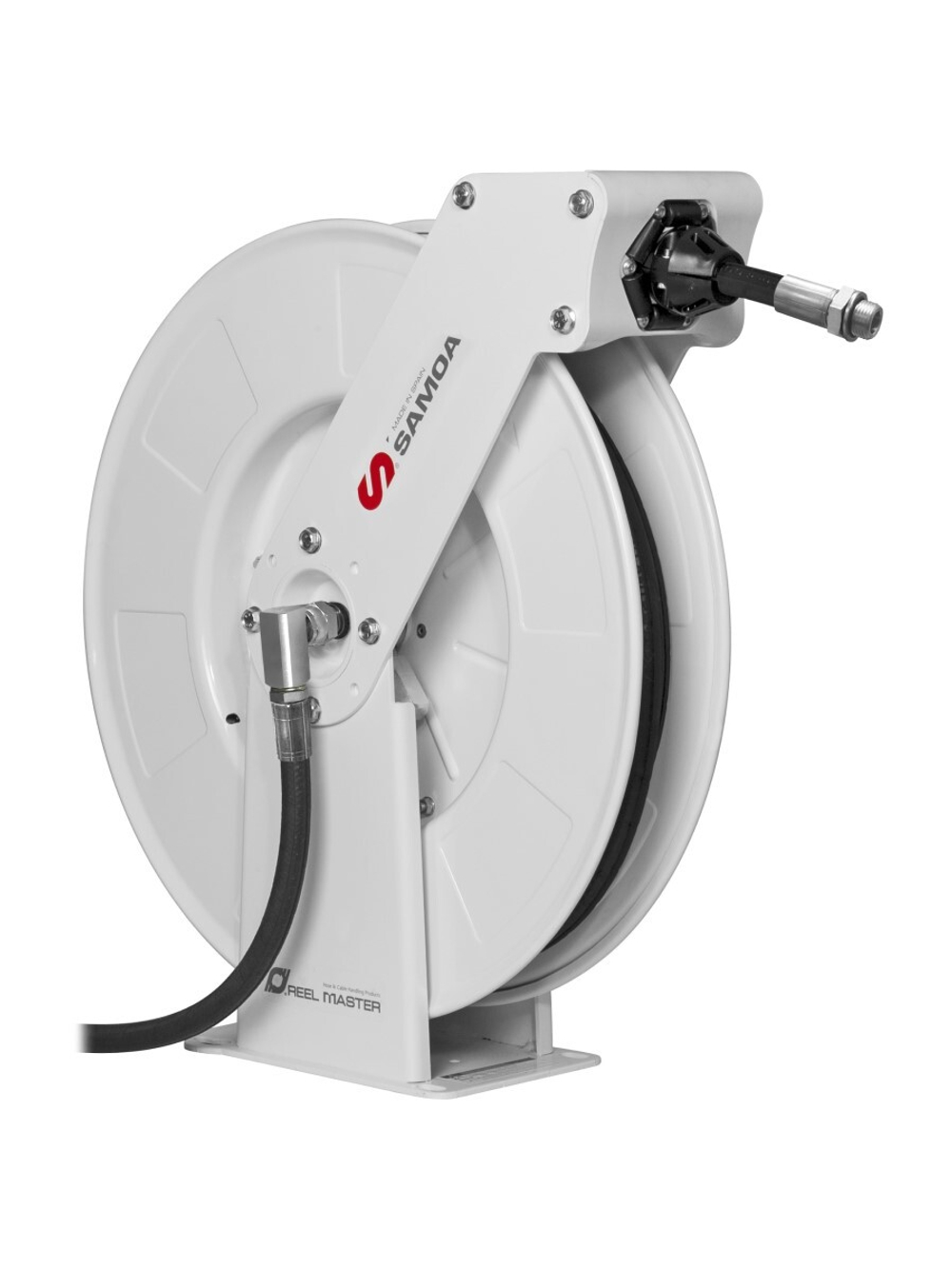

SAMOA RM12L (504350) — открытая пружинная катушка промышленного исполнения для подачи консистентной смазки и совместимых гидравлических масел. Комплектуется раздаточным рукавом высокого давления длиной 15 м с внутренним диаметром 1/4″ и подводящим рукавом длиной 0,8 м. Предназначена для оснащения постов технического обслуживания грузовой, строительной, сельскохозяйственной и промышленной техники.
Катушка имеет прочную стальную конструкцию, автоматический пружинный механизм смотки, фиксатор вытянутого рукава и направляющий роликовый узел. Барабан установлен на двух закрытых шарикоподшипниках, что снижает сопротивление вращению и нагрузку на возвратную пружину.
Особенности конструкции
- Рукав высокого давления 1/4″ × 15 м. Позволяет обслуживать точки смазки на удалении от насосного оборудования.
- Пружинная смотка. Возвращает рукав на барабан после освобождения фиксатора.
- Фиксация длины. Позволяет удерживать рукав в вытянутом положении во время обслуживания техники.
- Два закрытых шарикоподшипника. Обеспечивают плавное вращение барабана и уменьшают нагрузку на пружинный механизм.
- Полнопроходной поворотный узел. Предназначен для подачи смазочного материала от неподвижной входной линии к вращающемуся барабану.
- Регулируемый направляющий кронштейн. Позволяет адаптировать положение выхода рукава к выбранному способу монтажа.
- Открытая стальная конструкция. Удобна для визуального осмотра и обслуживания рукава.
Сценарий использования
Катушку устанавливают на стене, потолке, полу или подходящей несущей конструкции рядом с постом смазки. Подводящий рукав соединяют с совместимым насосом, а к выходу раздаточного рукава подключают пистолет для консистентной смазки.
Перед обслуживанием оператор вытягивает необходимую длину рукава и фиксирует её. После завершения работы рукав возвращают на барабан с помощью пружинного механизма.
Это позволяет разместить насос и ёмкость со смазкой на постоянном месте, а раздаточный пистолет перемещать к обслуживаемой технике в пределах рабочей зоны.
Рабочее давление и совместимость с насосами
По актуальной технической спецификации SAMOA для исполнения 504350 максимальное рабочее давление составляет 350 бар. В некоторых старых каталогах для этого артикула указано 400 бар, поэтому при обслуживании ранее поставленного оборудования необходимо сверять допустимое давление по документации конкретной ревизии.
Катушка используется в составе систем подачи консистентной смазки и совместимых гидравлических масел. При подключении к пневматическому нагнетателю необходимо учитывать его максимальное давление на выходе.
Например, насос с передаточным отношением 55:1 при повышенном давлении воздуха потенциально способен развить давление выше допустимого для катушки. В такой системе давление необходимо ограничивать и контролировать с учётом характеристик всех компонентов.
Максимальное рабочее давление собранной системы определяется компонентом с наименьшим допустимым пределом. Запрещается использовать катушку с превышением установленного производителем давления.
Подключение и монтаж
Входное и выходное присоединения исполнения 504350 имеют наружную резьбу 1/4″ BSP. В комплект входит подводящий рукав длиной 0,8 м для подключения к насосной линии.
SAMOA предусматривает установку катушки на стене, потолке, полу и подходящей конструкции резервуара. Место крепления необходимо выбирать с учётом массы оборудования, нагрузки при вытягивании рукава и направления его движения.
Направляющий кронштейн можно переставлять в зависимости от выбранного монтажного положения. Катушка должна быть закреплена на прочном основании с применением подходящего крепежа.
При эксплуатации необходимо контролировать состояние рукава, герметичность соединений и работу фиксатора. Во время смотки рукав следует придерживать, не допуская неконтролируемого втягивания.
Где используется
- Грузовые автопарки. Оснащение постов подачи консистентной смазки при обслуживании автомобилей и прицепной техники.
- Строительные предприятия. Смазка обслуживаемых соединений экскаваторов, погрузчиков и другой спецтехники.
- Сельскохозяйственные предприятия. Подача смазки к тракторам, комбайнам и навесному оборудованию.
- Промышленные мастерские. Организация рабочих мест с централизованным расположением насоса и длинным раздаточным рукавом.
- Горнодобывающие предприятия. Оснащение сервисных постов для обслуживания тяжёлой техники.
Отличие от катушки SAMOA 504351
В серии RM12L представлены два исполнения для консистентной смазки и гидравлического масла с рукавом длиной 15 м:
- SAMOA 504350. Внутренний диаметр рукава 1/4″, вход и выход 1/4″ BSP, рабочее давление до 350 бар по актуальной спецификации.
- SAMOA 504351. Внутренний диаметр рукава 3/8″, вход 3/8″ BSP, выход 1/4″ BSP, рабочее давление до 280 бар.
Больший внутренний диаметр рукава может уменьшить гидравлические потери при сопоставимом расходе, но исполнение 3/8″ имеет меньший предел рабочего давления. Выбор зависит от характеристик нагнетателя, длины магистрали, требуемой подачи и условий эксплуатации.
Комплектация
- Открытая катушка SAMOA RM12L 504350 — 1 шт.
- Раздаточный рукав высокого давления 1/4″ длиной 15 м — установлен на барабане.
- Подводящий рукав длиной 0,8 м — 1 шт.
- Пружинный механизм смотки, фиксатор и направляющий узел — в составе катушки.
Нагнетатель смазки и раздаточный пистолет в базовую комплектацию катушки не входят.
Частые вопросы
Катушка поставляется с рукавом?
Да. Модель 504350 комплектуется раздаточным рукавом высокого давления 1/4″ длиной 15 м и подводящим рукавом 0,8 м.
Нужно ли вручную наматывать рукав?
Нет. Катушка оснащена пружинным механизмом автоматической смотки. При возврате рукав необходимо придерживать.
Можно ли подключить катушку к пневматическому солидолонагнетателю?
Да, при совместимости соединений и условии, что рабочее давление системы не превышает допустимый предел катушки.
Какое рабочее давление у SAMOA 504350?
В актуальной спецификации SAMOA указано 350 бар. Для оборудования, поставленного по более ранним спецификациям, необходимо проверить документацию конкретного исполнения.
Какие резьбовые соединения предусмотрены?
Вход и выход — 1/4″ BSP с наружной резьбой.
Чем исполнение 1/4″ отличается от 3/8″?
Катушка 504350 с рукавом 1/4″ рассчитана на 350 бар, а 504351 с рукавом 3/8″ — на 280 бар по актуальным данным производителя. При выборе учитывают давление насоса и сопротивление магистрали.
