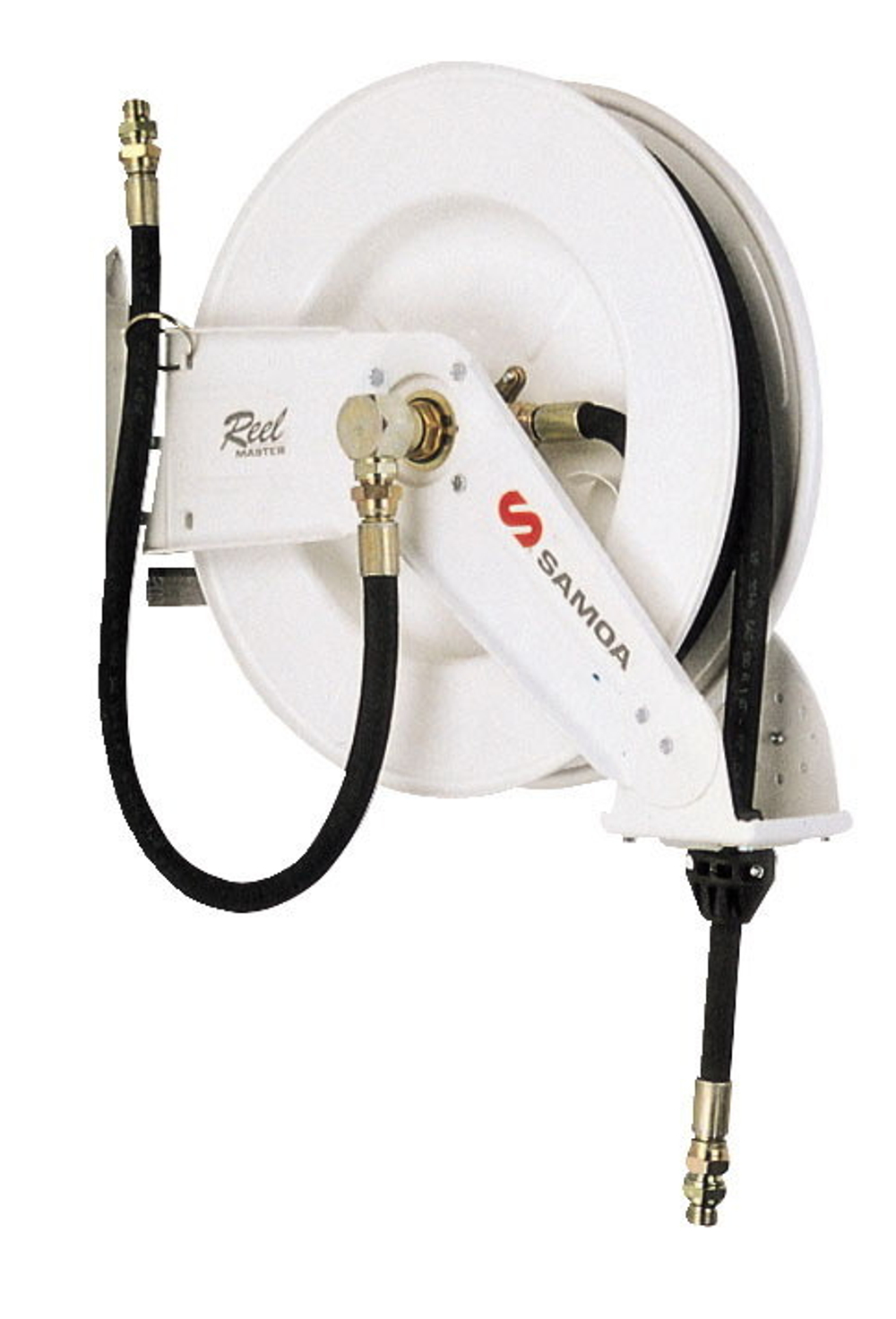

SAMOA RM12 (501300) — открытая двухопорная катушка с рукавом 10 м для подачи консистентной смазки. Внутренний диаметр рукава — 1/4″, максимальное рабочее давление — 350 бар. Пружинный механизм возвращает рукав на барабан после работы.
Катушку устанавливают на посту смазки автомобилей, спецтехники или промышленного оборудования. Рабочий рукав можно вытянуть к обслуживаемому узлу, а затем убрать с пола. Насос и раздаточный пистолет выбирают под параметры смазочной системы.

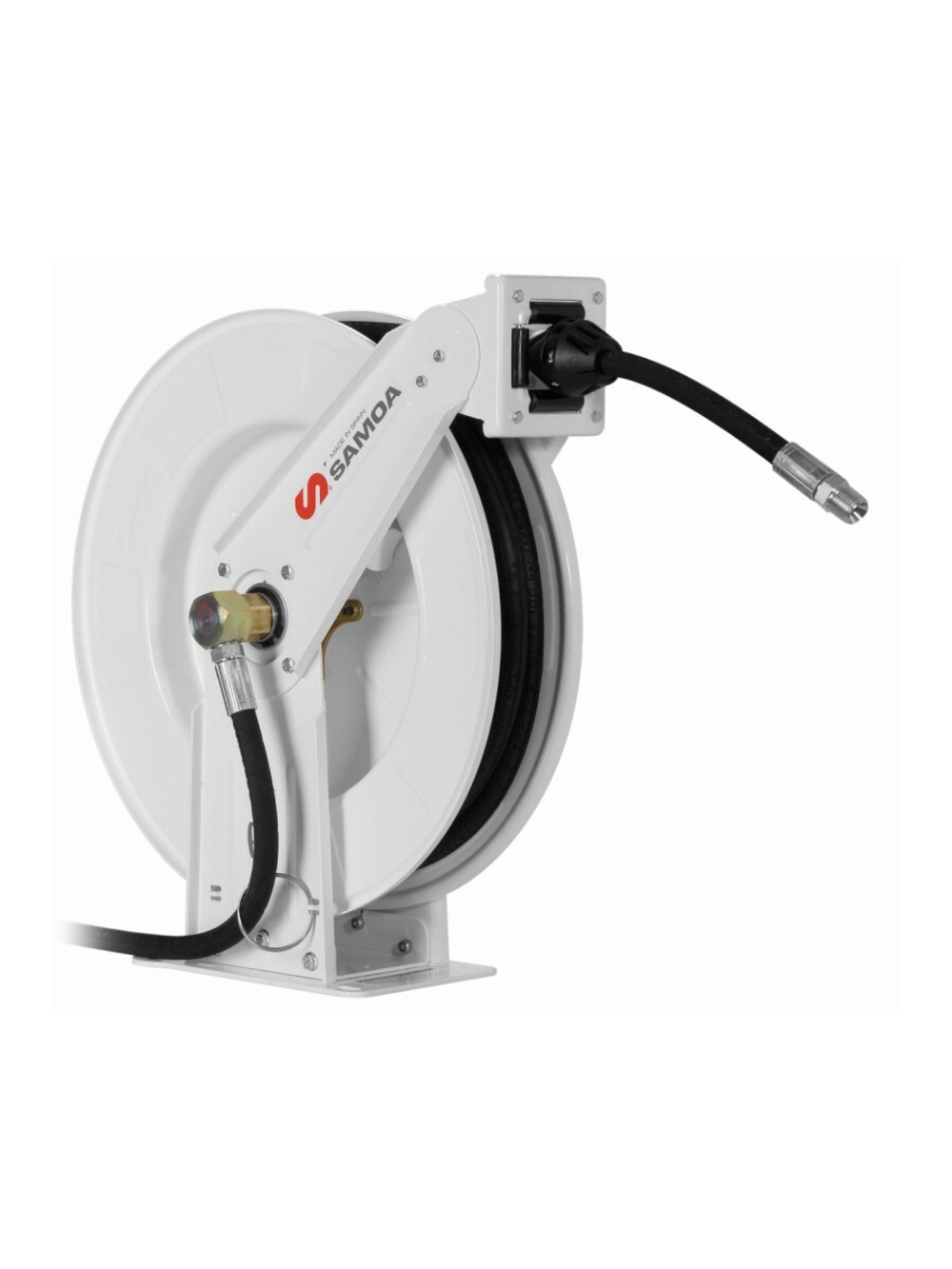

Две опоры и пружинный возврат рукава
Металлическая двухопорная конструкция поддерживает барабан с двух сторон. Она рассчитана на регулярное вытягивание и сматывание рукава в мастерской. Корпус и опоры защищены порошковым эпоксидным покрытием.
Возврат выполняет силовая пружина. Оператор направляет рукав при сматывании; катушка хранит его на барабане и освобождает рабочую зону от свободно лежащей длины. Это не насосный агрегат: сама катушка не создаёт давление смазки.
Направляющую рукава можно переставлять для подходящего направления вытягивания. В серии предусмотрено размещение на полу, стене, потолке или ёмкости с учётом монтажной схемы и прочности опоры.
Рукав 10 м для консистентной смазки
Исполнение 501300 комплектуется рукавом для консистентной смазки. Параметры других RM12 — например, катушек для воздуха или масла — не относятся автоматически к этой сборке.
Размер 1/4″ обозначает проход рукава. Для выбора поста важны его длина 10 м, сопротивление густой смазке и давление, требуемое у обслуживаемой точки. Большой запас рукава удобен для доступа, но подача на его конце зависит от всей системы.
Максимальное давление 350 бар
350 бар — предел комплектного исполнения 501300. Его нельзя повышать до максимального давления подключённого насоса. Если насос способен развивать больше, давление системы ограничивают по компоненту с наименьшим допуском.
Это особенно важно при работе с пневматическими насосами высокого передаточного отношения: достаточное давление в пневмосети ещё не означает, что допустимо использовать его без регулирования на конкретном смазочном посту.
У катушки нет собственного измерителя расхода. Количество поданной смазки контролируют отдельным подходящим устройством, если этого требует обслуживание.
Подключение и состав поставки
У 501300 вход подводящего рукава и выход рабочего рукава имеют наружную резьбу 1/4″ BSP. Ответные детали должны соответствовать размеру, стандарту резьбы и давлению линии.
Каталог SAMOA указывает для катушек с рукавом подводящий участок 0,8 м и ограничитель сматывания. Рабочий рукав 10 м относится к поставке 501300. Раздаточный пистолет и насос не следует считать частью этой катушки без отдельного подтверждения комплекта.
При монтаже оставляют доступ к присоединениям и выбирают направление вытягивания, удобное для оператора. Рукав должен доходить до рабочей точки без постоянного натяжения на резьбовом соединении.
Где используется RM12 501300
Катушка подходит для стационарного поста смазки на СТО, в грузовом автопарке или ремонтной мастерской. Она также полезна при оснащении сервисной зоны для строительной и сельскохозяйственной техники, где пистолет приходится подводить к нескольким точкам машины.
В одной мастерской могут использоваться катушки для разных сред. Для их подбора нужно разделять назначения: наличие общего корпуса RM12 не делает рукава для воздуха, масла и смазки взаимозаменяемыми.
Частые вопросы о SAMOA 501300
Можно ли подключить катушку к насосу на 500 бар?
Только при ограничении давления системы до допустимых 350 бар или ниже, если этого требует другой компонент. Возможности насоса не повышают допуск катушки.
Есть ли рукав в комплекте?
Да.501300 — исполнение с рукавом 10 м × 1/4″. Для голой катушки без рабочего рукава предусмотрен другой артикул.
Рукав сматывается автоматически?
Да, возврат выполняет пружинный механизм катушки. При сматывании оператор направляет рукав и контролирует его движение.
Подойдёт ли эта версия для выдачи масла?
501300 указана как катушка для консистентной смазки. Для масла выбирают соответствующее исполнение с подтверждённым рукавом и присоединениями.
Можно ли установить её на потолке?
Для серии предусмотрено потолочное размещение с подходящим положением направляющей. Опора и крепление должны соответствовать монтажной схеме и нагрузке от катушки с вытянутым рукавом.
