SAMOA PG-77/ZF (413082) — профессиональный раздаточный пистолет для подачи консистентной смазки под высоким давлением. Предназначен для использования с пневматическими насосами, рукавными катушками и стационарными или мобильными системами смазки. Максимальное рабочее давление составляет 500 бар, свободная подача — до 1 кг/мин.

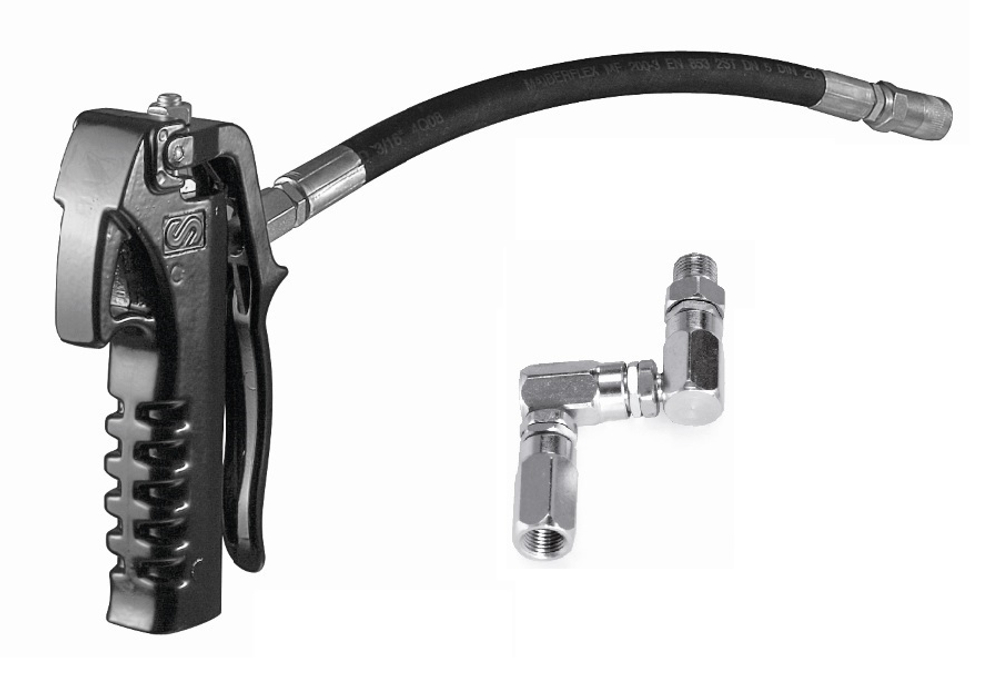

Модель оснащена Z-образным поворотным шарниром, гибким резиновым рукавом длиной 450 мм с двойной стальной оплёткой и трёхлепестковой насадкой для пресс-маслёнок. Такое исполнение позволяет изменять положение пистолета и наконечника при обслуживании узлов с ограниченным доступом, уменьшая необходимость перекручивать подводящий рукав.
Особенности конструкции
- Z-образный поворотный шарнир. Позволяет изменять положение пистолета относительно подводящего рукава и облегчает маневрирование при смазке оборудования.
- Гибкий рукав 450 мм. Удобен для подключения к пресс-маслёнкам, расположенным под углом или за элементами конструкции техники.
- Двойная стальная оплётка. Армирует резиновый рукав для эксплуатации в системе подачи смазки высокого давления.
- Давление до 500 бар. Позволяет использовать пистолет с совместимыми высоконапорными насосами для консистентной смазки.
- Эргономичная рукоятка и курок. Предназначены для удобного управления подачей смазки при регулярном техническом обслуживании.
- Алюминиевый корпус со стальной вставкой. Конструкция рассчитана на работу под высоким давлением.
- Трёхлепестковая насадка. Предназначена для соединения со стандартными совместимыми пресс-маслёнками.
Для чего нужен Z-образный шарнир
При работе с обычным раздаточным пистолетом подводящий рукав может ограничивать движение руки оператора. Это особенно заметно при обслуживании большого количества точек смазки, расположенных на разной высоте и под различными углами.

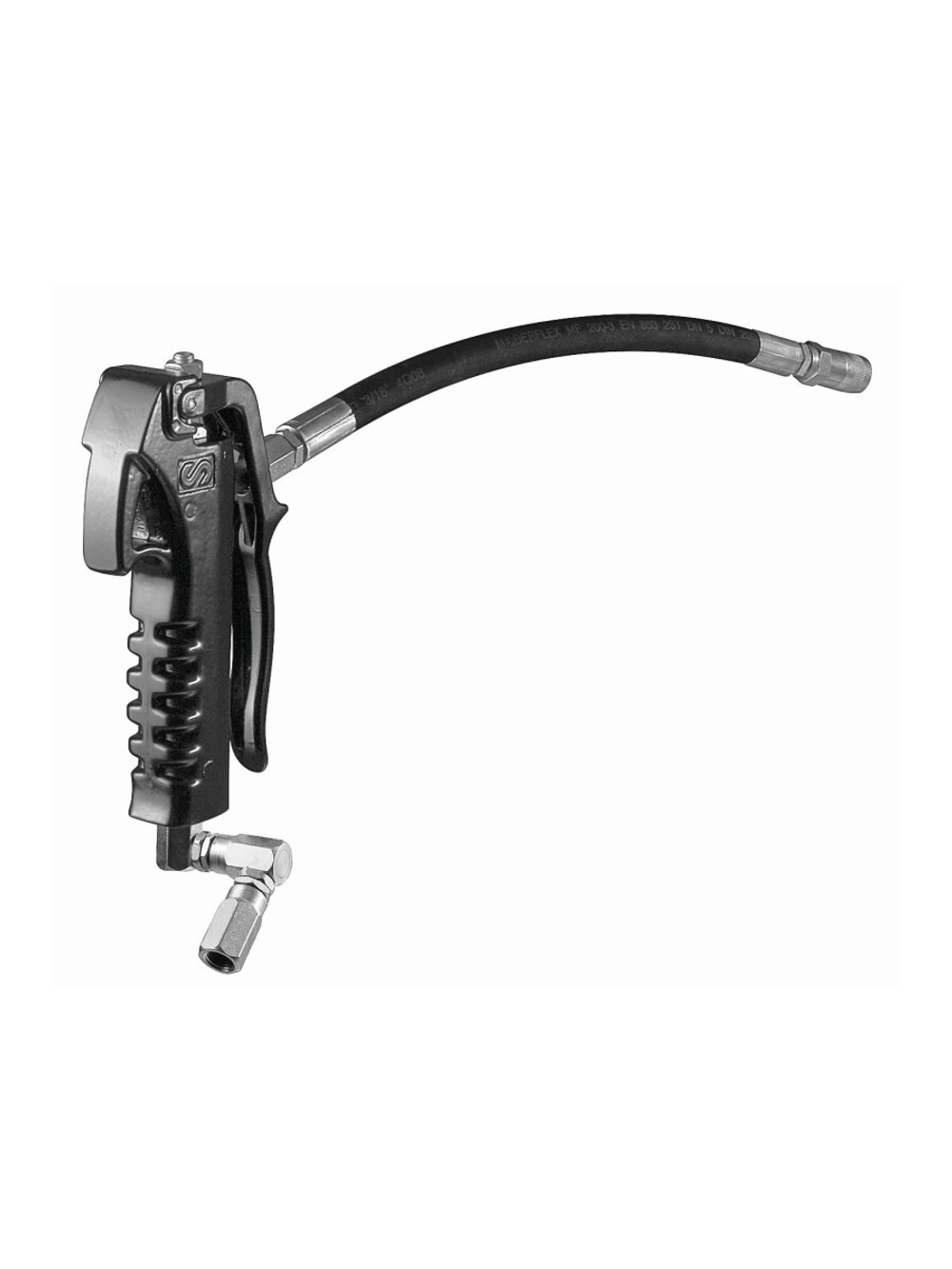

Z-образный шарнир SAMOA 414300 позволяет менять взаимное положение пистолета и рукава. В его конструкции предусмотрены шарикоподшипники, облегчающие поворотное движение даже при высоком давлении.
Такое соединение особенно полезно при работе с длинными рукавами и шланговыми катушками, где подводящая магистраль может создавать дополнительное сопротивление перемещению пистолета.
Шарнир не снижает рабочее давление системы и не заменяет правильный подбор рукава и соединений. Максимальное допустимое давление шарнира составляет 500 бар.
Гибкий рукав и наконечник
Раздаточный пистолет комплектуется резиновым рукавом SAMOA 140050 длиной 450 мм, армированным двойной стальной оплёткой. На конце установлен трёхлепестковый соединитель SAMOA 121050 для совместимых пресс-маслёнок.
В отличие от жёсткой трубки, гибкий рукав позволяет расположить наконечник под удобным углом относительно корпуса пистолета. Это помогает обслуживать точки смазки в углублениях, возле рамных элементов, защитных кожухов и других конструкций.
При работе необходимо следить за состоянием рукава, не допускать перегибов, повреждения наружной оболочки и контакта с острыми кромками. Повреждённые рукава высокого давления подлежат замене.
Подключение к системе смазки
SAMOA 413082 имеет входное соединение с внутренней резьбой 1/4″ BSP. Выходное соединение пистолета — 1/8″ BSP (F), к которому подключается комплектная раздаточная принадлежность.
Пистолет используется с насосами для консистентной смазки, обеспечивающими необходимое давление и подачу. При комплектации системы необходимо учитывать максимальное давление всех её элементов: насоса, подводящего рукава, катушки, поворотного соединения, пистолета и наконечника.
Максимальное рабочее давление пистолета составляет 500 бар. Если насос способен развивать более высокое давление, необходимо предусмотреть соответствующее ограничение давления или подобрать оборудование с подходящими характеристиками.
Подача до 1 кг/мин указана для условий свободного выхода. Фактический расход через пресс-маслёнку зависит от характеристик насоса, консистенции смазки, температуры, длины магистрали и сопротивления обслуживаемого узла.
Где используется
- Автопарки и сервисные станции. Смазка шарниров, пальцев, втулок и других обслуживаемых соединений грузовых автомобилей и прицепной техники.
- Строительная и дорожная техника. Обслуживание экскаваторов, погрузчиков, бульдозеров и дорожных машин.
- Горнодобывающие предприятия. Комплектация постов подачи консистентной смазки для карьерной техники.
- Сельскохозяйственные предприятия. Смазка тракторов, комбайнов и навесного оборудования.
- Промышленные мастерские. Работа с высоконапорными системами подачи смазки.
- Мобильные сервисные комплексы. Использование совместно с пневматическими насосами и рукавными катушками в передвижных мастерских.
Отличие от других пистолетов SAMOA PG-77
Серия SAMOA PG-77 включает несколько исполнений раздаточных пистолетов, отличающихся конфигурацией выходной части и наличием поворотного шарнира.
- 413082 — PG-77/ZF. Z-образный шарнир и гибкий армированный рукав 450 мм. Для точек смазки с ограниченным доступом.
- 413080 — PG-77 с Z-шарниром. Поворотный шарнир и жёсткая раздаточная трубка. Для точек с прямым доступом.
- 413081 — PG-77 с гибким рукавом. Армированный рукав 450 мм без Z-образного шарнира.
- 413077 — PG-77 с жёсткой трубкой. Базовое исполнение для открыто расположенных пресс-маслёнок.
Если требуется максимальная свобода расположения наконечника относительно корпуса пистолета и подводящего рукава, исполнение 413082 с Z-шарниром и гибким рукавом является наиболее функциональным вариантом среди перечисленных комплектаций.
Комплектация
- Раздаточный пистолет SAMOA PG-77/ZF — 1 шт.
- Z-образный шарнир SAMOA 414300 — 1 шт.
- Резиновый рукав SAMOA 140050, 450 мм, двойная стальная оплётка — 1 шт.
- Трёхлепестковая насадка SAMOA 121050 — 1 шт.
Насос для смазки, подводящий рукав, катушка и дополнительная соединительная арматура приобретаются отдельно, если не предусмотрены комплектацией системы.
Обслуживание и безопасность
Перед началом работы необходимо проверить герметичность соединений, состояние гибкого рукава и надёжность фиксации наконечника на пресс-маслёнке.
Эксплуатация допускается при температуре от −10 до +70 °C с учётом характеристик используемой смазки и других элементов системы.
Не следует отсоединять наконечник, рукав или разбирать поворотный шарнир при наличии давления. Перед обслуживанием необходимо остановить насос и полностью сбросить давление в системе.
Струя консистентной смазки под высоким давлением способна проникать под кожу и вызывать тяжёлые травмы. Запрещается проверять утечки рукой или направлять выходное отверстие пистолета на людей.
Частые вопросы
Для чего нужен Z-образный шарнир?
Он позволяет поворачивать пистолет относительно подводящего рукава. Это облегчает работу при обслуживании большого количества пресс-маслёнок и помогает уменьшить перекручивание рукава.
Какое максимальное рабочее давление у SAMOA 413082?
До 500 бар. При подборе необходимо учитывать допустимое давление всех компонентов системы, включая насос, рукава и соединения.
Какая максимальная производительность?
До 1 кг/мин при свободном выходе. Фактическая подача зависит от насоса, свойств смазки и сопротивления системы.
Какой рукав установлен на пистолете?
Резиновый рукав SAMOA 140050 длиной 450 мм с двойной стальной оплёткой.
Какая насадка входит в комплект?
Трёхлепестковая насадка SAMOA 121050 для совместимых пресс-маслёнок.
Можно ли использовать пистолет с насосом SAMOA Pumpmaster?
Да, при условии совместимости по давлению, расходу и резьбовым соединениям. Необходимо исключить превышение предельного давления пистолета 500 бар.
Можно ли подключить пистолет к шланговой катушке?
Да. Модель подходит для использования с совместимыми рукавными катушками для консистентной смазки. Рабочее давление катушки и рукава должно соответствовать параметрам системы.
Чем 413082 отличается от 413080?
Обе модели оснащены Z-образным шарниром. Различие заключается в выходной принадлежности: у 413082 установлен гибкий рукав 450 мм, у 413080 — жёсткая трубка.
Есть ли встроенный счётчик смазки?
Нет. Для контроля количества выданной смазки требуется отдельный совместимый счётчик.
Можно ли заменить гибкий рукав?
Да. Для замены необходимо использовать совместимый рукав высокого давления с подходящими соединениями. Штатный рукав имеет артикул SAMOA 140050.
