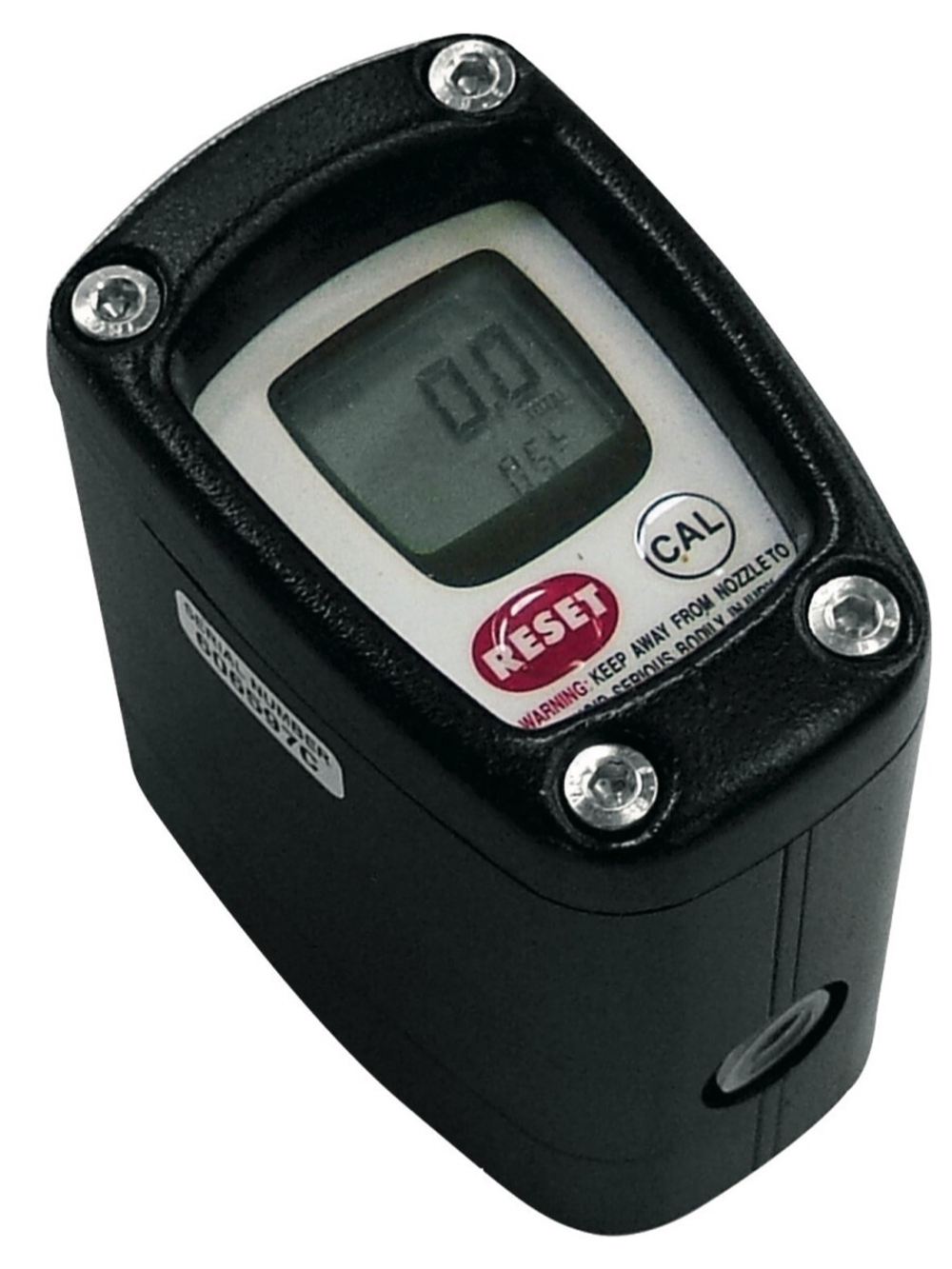

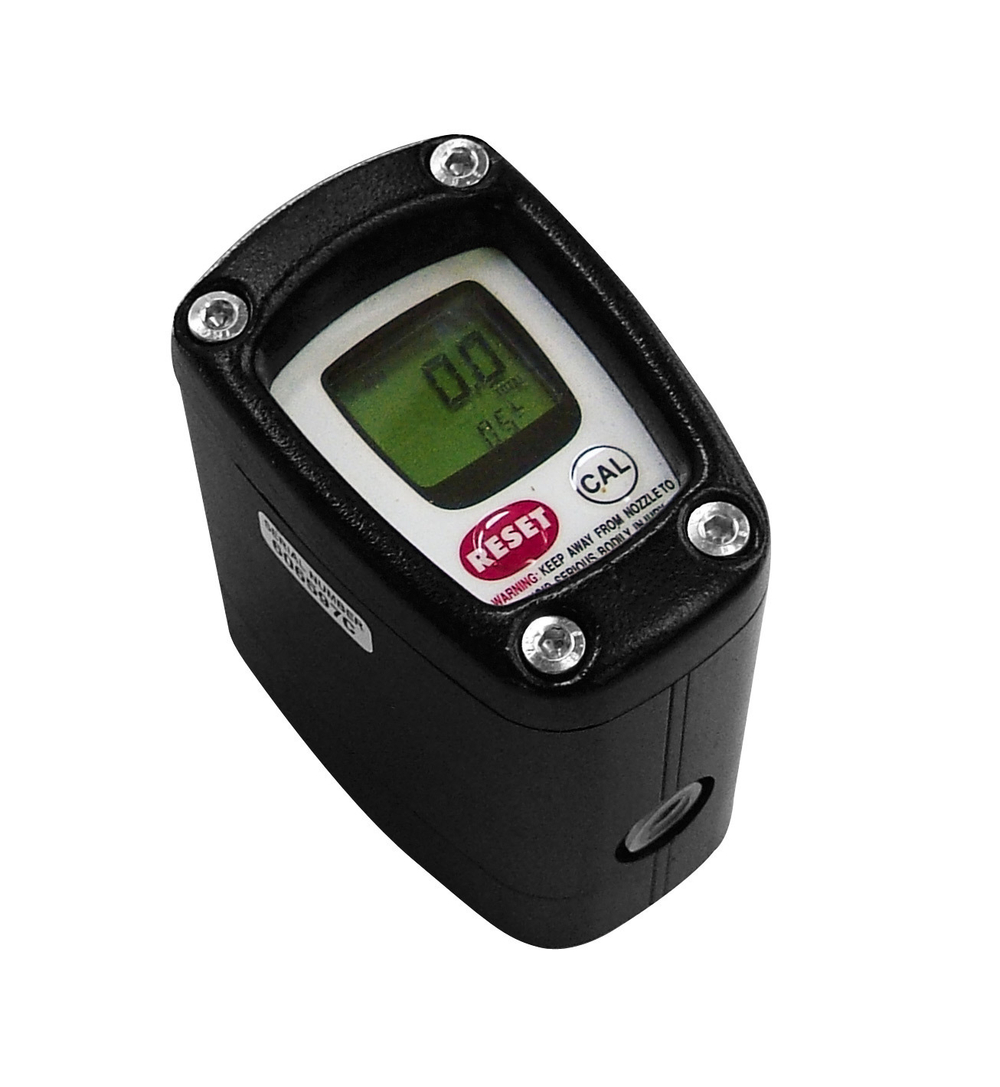

PIUSI K200 GR/KG (F0043011A) — электронный проточный счётчик для измерения выдачи консистентной смазки с показаниями в граммах и килограммах. Диапазон расхода — 0,1–2,5 кг/мин, максимальное рабочее давление 550 бар. Присоединения — 1/8″ BSP.
Счётчик устанавливают в распределительную линию или в раздаточный узел, чтобы видеть количество выданного материала непосредственно при обслуживании. Насос создаёт поток, пистолет управляет подачей, а K200 измеряет прошедшее количество.
Особенности конструкции
- Овальные шестерни. Проточный измерительный механизм для выдачи небольших количеств.
- Алюминиевый корпус. Содержит измерительную камеру.
- Шестерни из технополимера. Вращаются под действием проходящей жидкости.
- LCD-дисплей. Позволяет читать текущую выдачу и накопленные итоги.
- Кнопки RESET и CAL. Используются для сброса показаний и калибровки.
- Энергонезависимая память. Сохраняет учёт и коэффициент калибровки.
Как работает измерение
Материал проходит через камеру и вращает две овальные шестерни. Электроника обрабатывает их вращение и рассчитывает прошедшее количество, выводя результат на дисплей.
Для версии GR/KG показания выражены в граммах и килограммах. Это проточный измерительный механизм с калибровкой под продукт, поэтому показания проверяют по контрольному отпуску при смене жидкости или условий выдачи.
Воздушные включения могут нарушать измерение: перед контрольным отпуском линия должна обеспечивать равномерное поступление материала. Если насос захватывает воздух, сначала устраняют причину его попадания.
Показания за выдачу и суммарный расход
Разовый регистр показывает количество с последнего сброса. Его удобно обнулить перед обслуживанием очередного узла или машины, чтобы не складывать новый объём с предыдущей операцией.
Сбрасываемый итог позволяет вести накопление за выбранный период или группу операций. Общий несбрасываемый итог учитывается отдельно. Это разные задачи учёта, даже если все значения отображаются на одном экране.
Сброс показаний и калибровку выполняют кнопками по инструкции K200.
Расход и давление в линии
Диапазон 0,1–2,5 кг/мин важен при подборе насоса и режима выдачи. Если нужно учитывать очень малые порции или работать с более быстрым потоком, параметры раздаточной установки сравнивают с диапазоном счётчика.
550 бар — допустимое давление K200, а не давление, которое создаёт сам прибор. Рабочее давление обеспечивается насосом и ограничивается также рукавом, пистолетом и соединительной арматурой.
Перед включением в готовую установку проверьте, подходит ли счётчик к максимальному давлению в месте монтажа и ожидаемой подаче. Его наличие не отменяет настройку давления насоса и подбор принадлежностей линии.
Совместимые жидкости и смазка
Для F0043011A PIUSI указывает консистентную смазку, масло и дизельное топливо. По руководству K200 допускает смазки от NLGI 000 до NLGI 2.
Заводская калибровка описана для смазки NLGI 1 при 20°C. Для другого продукта учитывают фактический расход, температуру и свойства жидкости, после чего проверяют показания контрольной выдачей.
Класс NLGI характеризует консистенцию. Он не заменяет выбор самой смазки по требованиям обслуживаемой техники. Для топлива или масла дополнительно важно, нужны ли показания массы либо привычный учёт объёма в литрах.
Калибровка в рабочих условиях
Калибровка позволяет согласовать показания с контрольным количеством. Руководство предусматривает настройку на месте использования при обычной скорости выдачи и реальных условиях перекачки.
Для проверки используют точное контрольное измерение и следуют процедуре PIUSI. Не следует подгонять показания по случайно выбранной порции с неизвестным фактическим количеством.
Сохранённый коэффициент остаётся в энергонезависимой памяти. После замены батарей его не требуется заново вводить только из-за замены питания; проверка при смене продукта выполняется отдельно.
Установка и доступ для обслуживания
Счётчик подключают через порты 1/8″ BSP и устанавливают по стрелке направления потока. Фитинги выбирают под резьбу, рабочую жидкость и давление установки.
Размещайте прибор так, чтобы оператору было удобно читать экран и пользоваться кнопками. Для обслуживания нужен доступ к отсеку питания и измерительной камере.
Перед открытием камеры руководство требует отсутствия давления в подводящей линии. При очистке важно не повредить корпус и шестерни; порядок разборки и установки деталей выполняют по инструкции K200.
Питание и сохранение учёта
Электроника работает от сменных элементов питания. Индикатор разряда помогает заранее подготовить замену; тип батарей выбирают по маркировке и руководству конкретного экземпляра.
Итоги и калибровка сохраняются в памяти при перерыве питания. Перед заменой батарей и возвратом к работе выполняют предусмотренную инструкцией последовательность.
Отличие от других K200
F0043011A — исполнение GR/KG с дисплеем. Для показаний в миллилитрах и литрах предусмотрен F0043012A. Выбор единиц нужно учитывать до заказа, особенно при выдаче масла или топлива.
Для передачи импульсов во внешний контроллер существуют отдельные K200 PULSER. Их нельзя считать функцией F0043011A: наличие электронного дисплея не означает импульсный интерфейс.
Сам K200 измеряет количество, а автоматическая остановка после заданной дозы требует управляемого раздаточного узла. Счётчик не подменяет клапан или контроллер подачи.
Применение и комплектация
K200 используют в сервисной смазочной установке, на раздаточном посту предприятия и при выдаче небольших количеств совместимого продукта. Для каждой точки заранее определяют требуемый диапазон расхода и удобное место чтения показаний.
F0043011A обозначает отдельный счётчик K200 с инструкцией. Насос, рукав, раздаточный пистолет и необходимые фитинги подбирают для своей линии; данные пистолета GREASTER не являются комплектностью этого артикула.
Частые вопросы
В каких единицах показывает F0043011A?
В граммах и килограммах. Для миллилитров и литров предусмотрена отдельная версия F0043012A.
Можно ли обнулить текущую выдачу?
Да. Разовый регистр сбрасывают перед операцией по инструкции K200; накопленные итоги учитываются отдельно.
Какой расход подходит для счётчика?
Указан диапазон 0,1–2,5 кг/мин. Режим работы насоса и раздаточного устройства должен ему соответствовать.
Можно ли работать со смазкой NLGI 2?
Да, руководство указывает диапазон NLGI 000–2. Для конкретного продукта проверяют калибровку и условия выдачи.
Нужна ли калибровка после смены смазки?
Нужно проверить показания контрольной выдачей и при необходимости выполнить калибровку в реальных условиях.
Сохранится ли учёт при замене батарей?
Да. Итоги и коэффициент калибровки хранятся в энергонезависимой памяти.
Можно ли передавать импульсы в систему предприятия?
Для этой задачи выбирают K200 PULSER. F0043011A — версия с дисплеем, без импульсного выхода.
Счётчик сам остановит выдачу нужной массы?
Нет. Для остановки по дозе требуется отдельная система управления подачей.
