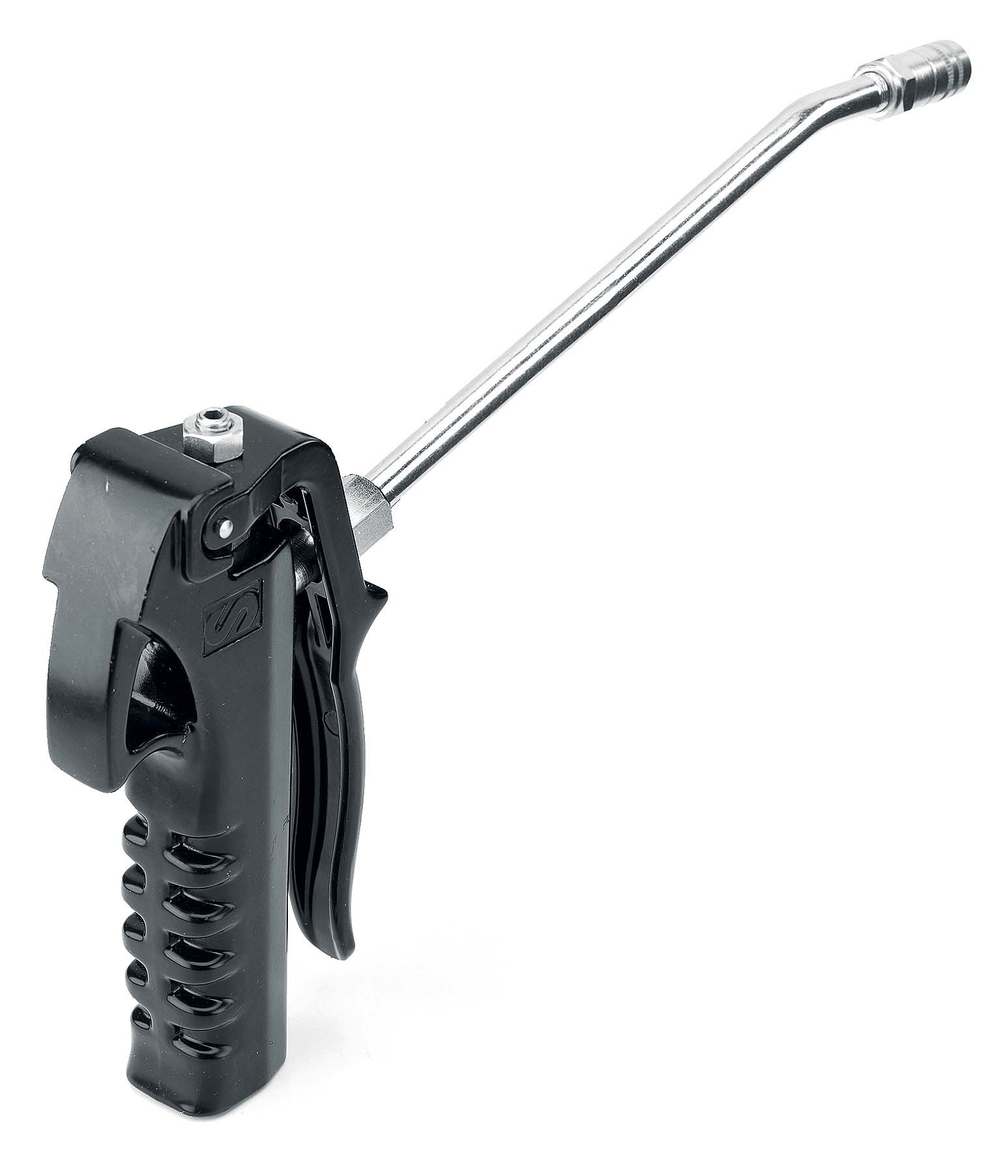

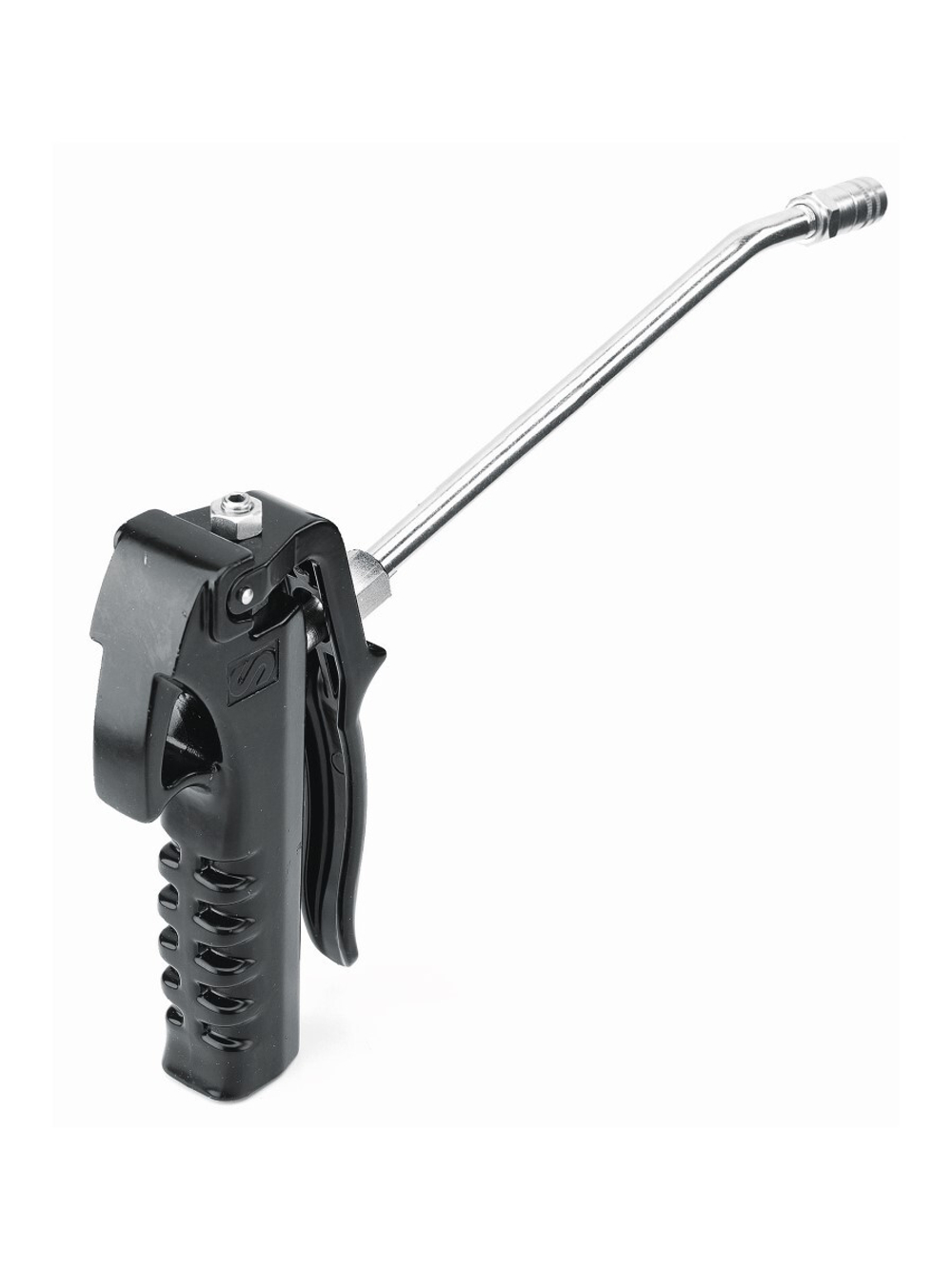

SAMOA PG-77 (413077) — раздаточный пистолет высокого давления для подачи консистентной смазки от совместимых смазочных нагнетателей и насосных установок. Оснащён курковым управлением, жёсткой металлической выпускной трубкой и трёхлепестковой насадкой SAMOA 121050 для подключения к пресс-маслёнкам.
Максимальное рабочее давление составляет 500 бар. Производитель указывает подачу до 1 кг/мин при свободном выходе. Входное присоединение — 1/4″ BSP с внутренней резьбой. Пистолет предназначен для работы в составе системы смазки с внешним насосом и не является самостоятельным ручным шприцем.
Особенности конструкции
- Курковое управление. Позволяет открывать и прекращать подачу смазки непосредственно у обслуживаемого узла.
- Давление до 500 бар. Рассчитан на работу в совместимых системах централизованной и постовой раздачи консистентной смазки.
- Жёсткая выпускная трубка. Удобна при прямом доступе к пресс-маслёнке, когда не требуется изгибать наконечник.
- Трёхлепестковая насадка 121050. Предназначена для соединения со стандартными совместимыми гидравлическими пресс-маслёнками.
- Эргономичная рукоятка. Конструкция рассчитана на управление курком при регулярном обслуживании техники.
- Корпус из алюминия со стальными элементами. Узлы, воспринимающие высокое давление, усилены стальными деталями.
Подключение к нагнетателю смазки
Пистолет устанавливается на напорный рукав совместимого пневматического или другого смазочного нагнетателя. Для подключения предусмотрена внутренняя резьба 1/4″ BSP.
Перед установкой необходимо проверить рабочее давление насоса, допустимое давление рукава и тип резьбы соединительных элементов. Максимальное допустимое давление всей системы определяется компонентом с наименьшим разрешённым рабочим давлением.
Модель 413077 поставляется без Z-образного шарнира. Если необходимо уменьшить скручивание раздаточного рукава и облегчить изменение положения пистолета, можно рассмотреть исполнение PG-77 с Z-шарниром.
Жёсткая трубка и трёхлепестковая насадка
В исполнении 413077 установлена жёсткая выпускная трубка с трёхлепестковым соединителем SAMOA 121050. Такое решение удобно при обслуживании пресс-маслёнок, к которым можно подвести наконечник по прямой.
Если точки смазки расположены за элементами рамы, защитными кожухами или имеют ограниченный доступ, может быть удобнее пистолет с гибким выпускным рукавом.
Для подключения других принадлежностей предусмотрено выходное соединение 1/8″ BSP с внутренней резьбой. При замене выпускного узла необходимо проверить совместимость и допустимое давление всех деталей.
Производительность и рабочее давление
Максимальное рабочее давление SAMOA PG-77 составляет 500 бар. Это допустимый предел пистолета, а не рекомендуемое постоянное давление для любой точки смазки.
Максимальная подача до 1 кг/мин указана производителем для свободного выхода. Фактическая скорость подачи зависит от производительности насоса, консистенции смазки, длины рукава и сопротивления обслуживаемого узла.
Пистолет не оснащён измерительным счётчиком. Для задач, где требуется контроль выданной массы смазки, необходимо рассматривать специализированное дозирующее оборудование.
Где используется
- Грузовые автопарки. Смазка обслуживаемых шарниров, пальцев и соединений грузовой и прицепной техники.
- Строительные предприятия. Обслуживание экскаваторов, погрузчиков и другой техники с большим количеством пресс-маслёнок.
- Сельскохозяйственные предприятия. Подача смазки к подшипниковым и шарнирным узлам тракторов и комбайнов.
- Ремонтные мастерские. Комплектация постов со стационарными или передвижными пневматическими нагнетателями смазки.
- Промышленное обслуживание. Раздача консистентной смазки в узлы оборудования при наличии подходящей насосной системы.
Отличие от других исполнений SAMOA PG-77
В серии PG-77 представлены пистолеты с различным исполнением выпускного узла:
- 413077. Жёсткая выпускная трубка с трёхлепестковой насадкой, без Z-образного шарнира.
- 413080. Жёсткая выпускная трубка с Z-образным шарниром.
- 413081. Гибкий армированный выпускной рукав длиной 450 мм, без Z-образного шарнира.
- 413082. Гибкий армированный рукав 450 мм и Z-образный шарнир.
Для прямого доступа к пресс-маслёнкам подходит исполнение 413077. Если требуется свободнее изменять положение пистолета относительно напорного рукава, следует рассмотреть модели с Z-образным шарниром или гибким выпуском.
Комплектация
- Раздаточный пистолет SAMOA PG-77 413077 — 1 шт.
- Жёсткая металлическая выпускная трубка — 1 шт.
- Трёхлепестковая насадка SAMOA 121050 — 1 шт.
Насос, напорный рукав, Z-образный шарнир и счётчик смазки в комплект не входят.
Частые вопросы
Можно ли использовать 413077 с пневматическим нагнетателем?
Да, если параметры нагнетателя, напорного рукава и соединений совместимы с пистолетом. Максимальное рабочее давление составляет 500 бар.
Какой наконечник установлен?
Трёхлепестковый соединитель SAMOA 121050 для совместимых гидравлических пресс-маслёнок.
Есть ли Z-образный шарнир?
Нет. Для работы с Z-шарниром предусмотрены другие исполнения серии PG-77, например 413080 и 413082.
Какое присоединение на входе?
Внутренняя резьба 1/4″ BSP. Выходное соединение — 1/8″ BSP с внутренней резьбой.
Какая максимальная производительность?
До 1 кг/мин при свободном выходе по данным SAMOA. Фактическая подача зависит от нагнетателя и сопротивления точки смазки.
