Шиберные насосы для перекачки масла
Шиберные, или роторно-пластинчатые, насосы применяются для перекачки и раздачи моторных, гидравлических, трансмиссионных и других совместимых масел. В каталоге представлены электрические насосы PIUSI Viscomat 70 и 90, а также маслораздаточные станции на их основе.
Насосы Viscomat Vane рассчитаны на вязкость жидкости до 500 сСт. При выборе учитывают не только максимальный расход, но и давление, температуру масла, параметры электросети и сопротивление раздаточной линии.
Как работает шиберный насос
Внутри корпуса вращается ротор с подвижными пластинами — шиберами. При вращении пластины перемещают жидкость от всасывающего патрубка к напорному. Такой механизм обеспечивает подачу масла и позволяет использовать насос для периодической и продолжительной перекачки в пределах паспортных характеристик.
Насосы PIUSI Viscomat Vane имеют встроенный регулируемый перепускной клапан. Он обеспечивает перепуск жидкости при повышении давления, но не заменяет систему автоматического отключения электродвигателя.
Сравнение PIUSI Viscomat 70 и 90
| Характеристика |
Viscomat 70 |
Viscomat 90 |
| Максимальная подача |
25 л/мин |
50 л/мин |
| Максимальное давление |
6 бар |
5 бар |
| Допустимая вязкость |
500 сСт |
500 сСт |
| Электропитание |
230 или 400 В |
230 или 400 В |
Viscomat 70 выбирают для маслораздаточных постов, где достаточно подачи до 25 л/мин и требуется давление до 6 бар.
Viscomat 90 подходит для более быстрой перекачки масла благодаря максимальной подаче до 50 л/мин. При этом максимальное давление модели составляет 5 бар.
Указанные показатели относятся к отдельным насосам. Максимальная подача и максимальное давление не достигаются одновременно. Фактический расход зависит от вязкости и температуры жидкости, высоты всасывания и сопротивления системы.
Однофазные и трёхфазные исполнения

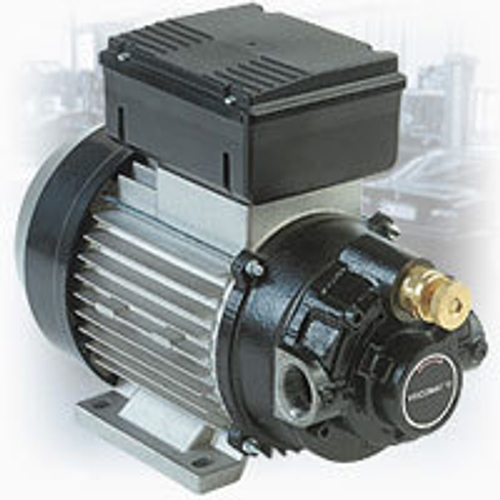

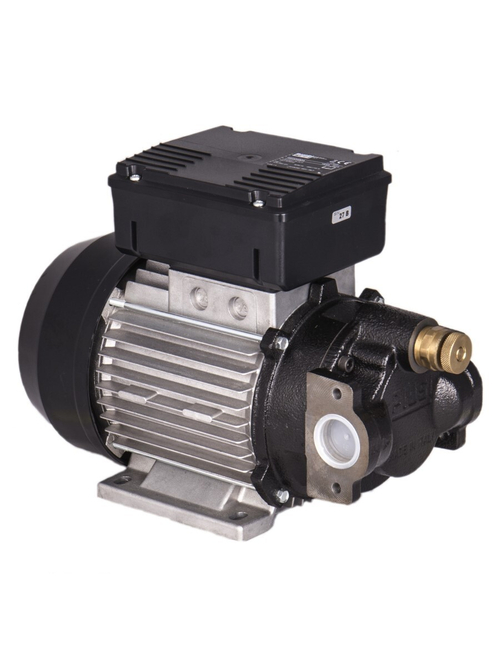

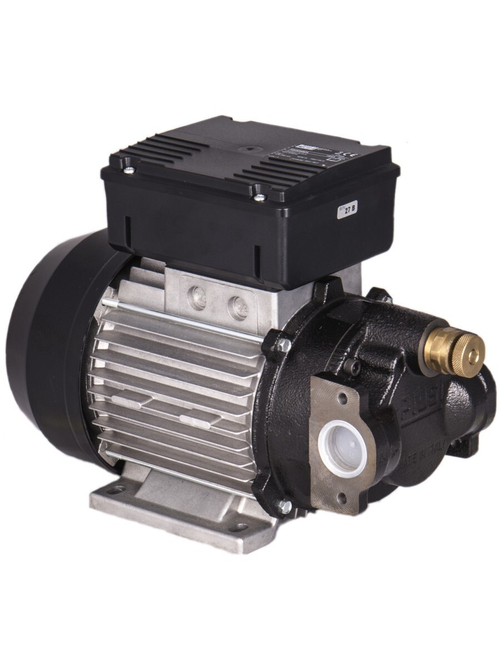

Для подключения к однофазной сети предусмотрены модели Viscomat 70 M и 90 M на 230 В. Трёхфазные насосы Viscomat 70 T и 90 T рассчитаны на питание 400 В в соответствующих исполнениях.
Перед установкой проверяют точный артикул, номинальную частоту, потребляемый ток и требования к электрическому подключению. Обозначение 220 В в старых описаниях не заменяет паспортных данных конкретного оборудования.
Отдельный насос или маслораздаточная станция
Если необходимо заменить насос в существующей системе, можно выбрать отдельный Viscomat 70 или 90. Рукава, крепление, фильтр, счётчик и раздаточный пистолет подбираются отдельно.

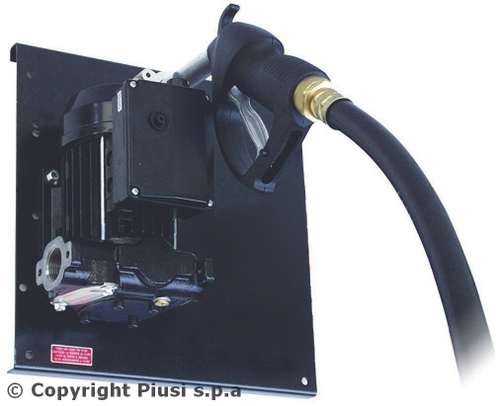

Для организации рабочего поста доступны готовые комплекты на основе Viscomat 70:
- DRUM Viscomat 70M 000270000 — комплект для установки на бочку, с раздаточным рукавом и пистолетом, без счётчика.
- DRUM Viscomat 70M K33 000270010 — бочковой комплект с механическим счётчиком K33.

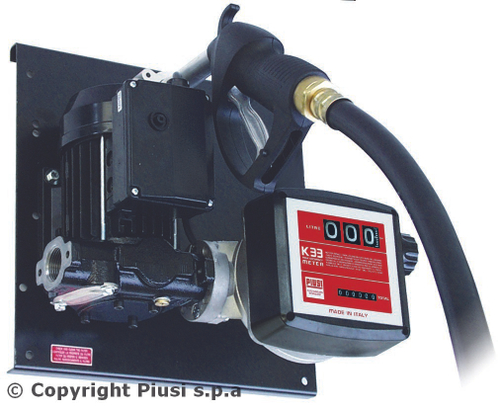

- ST Viscomat 70/M K33 000256000 — станция на монтажной пластине с насосом, счётчиком и раздаточным оборудованием.
Комплект со счётчиком позволяет измерять объём выданного масла. Однако механический K33 не обеспечивает автоматическую остановку после выдачи заданного количества литров.
Когда лучше выбрать шестерёнчатый насос
Лопастные Viscomat 70 и 90 ориентированы на перекачку совместимых масел с относительно высокой производительностью. Если жидкость имеет вязкость выше 500 сСт либо требуется другое сочетание расхода и давления, следует рассмотреть шестерёнчатые исполнения.
Например, отдельные шестерёнчатые насосы PIUSI Viscomat рассчитаны на масла вязкостью до 2000 сСт. Конкретную модель выбирают по рабочей температуре и характеристикам системы.
Смотрите шестерёнчатые насосы для масла и всю линейку PIUSI Viscomat.
Что учитывать при подборе
Для выбора шиберного насоса необходимо знать марку масла, вязкость при рабочей температуре, необходимую производительность, длину раздаточной линии и доступное электропитание.
При использовании раздаточного пистолета также проверяют давление всех компонентов, режим работы при закрытом выходе и необходимость автоматического управления.
