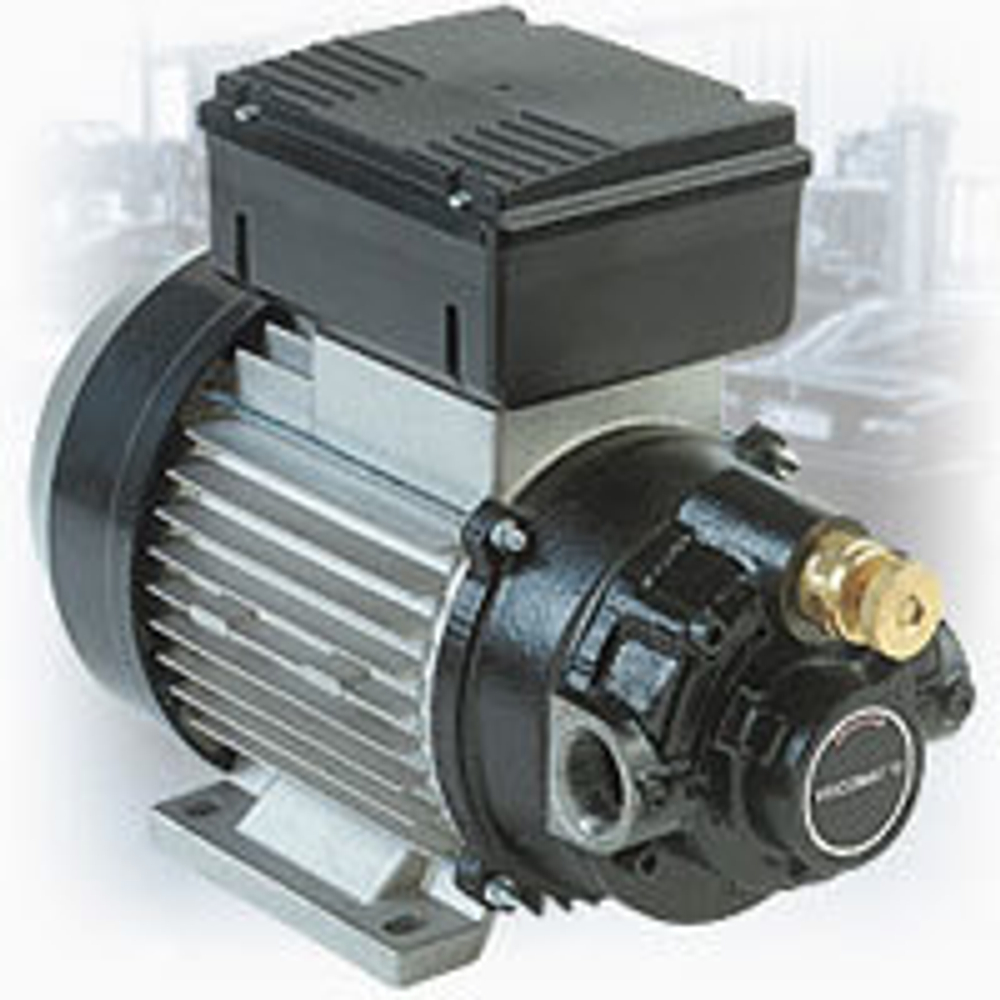

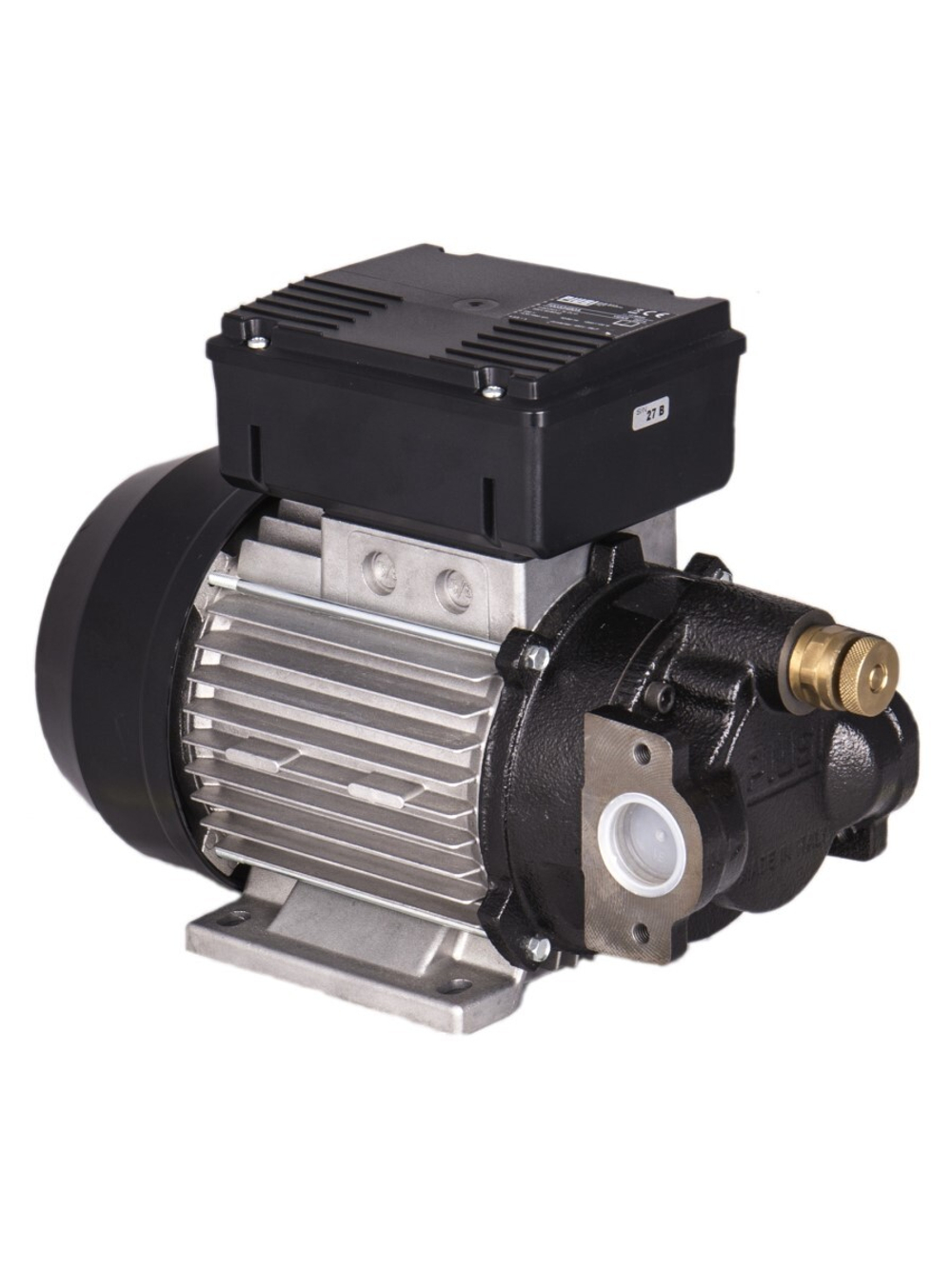

PIUSI VISCOMAT 70 T (F0033190A) — промышленный самовсасывающий шиберный насос для перекачки смазочных масел и дизельного топлива. Рассчитан на работу с жидкостями вязкостью до 500 сСт (мм²/с), в том числе моторными, трансмиссионными и промышленными маслами, совместимыми с материалами насоса.
Максимальная паспортная подача составляет 25 л/мин, рабочее давление — до 6 бар. Насос оснащён трёхфазным асинхронным двигателем мощностью 650 Вт при питании 400 В, 50 Гц. Встроенный регулируемый перепускной клапан позволяет использовать оборудование в системах раздачи масла с перекрываемым выходом.
Особенности конструкции
- Самовсасывающий лопастной механизм предназначен для перекачки жидких масел средней вязкости.
- Прочный чугунный корпус насосной части.
- Ротор из спечённой стали с лопастями из технополимера.
- Регулируемый перепускной клапан (байпас) для защиты системы при кратковременном перекрытии напорной линии.
- Закрытый самовентилируемый асинхронный электродвигатель.
- Непрерывный режим работы при соблюдении допустимых параметров перекачки и охлаждения двигателя.
- Входное и выходное соединения 1″ BSP.
- Возможность обслуживания уплотнения вала со стороны насосной части.
Перекачка масла вязкостью до 500 сСт
VISCOMAT 70 T рассчитан на перекачку жидких смазочных масел вязкостью до 500 сСт. Этот показатель соответствует 500 мм²/с и определяет верхний предел кинематической вязкости рабочей жидкости.
При выборе насоса необходимо учитывать не только марку масла, но и его фактическую температуру. На холоде вязкость может значительно увеличиваться, вследствие чего снижается производительность и возрастает нагрузка на насос.
Насос можно применять для перекачки совместимых моторных, трансмиссионных и гидравлических масел. Производитель также предусматривает использование серии VISCOMAT VANE для отработанных масел. При этом жидкость не должна содержать загрязнений, способных повредить лопасти, ротор и уплотнения.
Для масел с вязкостью выше 500 сСт необходимо подбирать другое исполнение насоса, рассчитанное на более вязкие жидкости.
Где используется
- Автосервисы и ремонтные мастерские: перекачка масла из резервуаров и бочек в маслораздаточные системы.
- Транспортные предприятия: организация стационарного поста выдачи моторных и трансмиссионных масел.
- Промышленные предприятия: подача совместимых масел между технологическими ёмкостями.
- Строительные и горнодобывающие предприятия: обслуживание техники при наличии трёхфазного электропитания.
- Сельское хозяйство: перекачка масел при обслуживании тракторов, комбайнов и другой техники.
- Сервисные участки: перекачка совместимого отработанного масла с учётом загрязнённости и вязкости.
Питание и подключение
PIUSI VISCOMAT 70 T F0033190A оснащён трёхфазным электрическим двигателем. Для сети 50 Гц номинальное напряжение составляет 400 В, мощность — 650 Вт, максимальный ток — 2,2 А.
В документации PIUSI для этого артикула также указано исполнение 460 В / 60 Гц мощностью 1000 Вт. Возможность подключения конкретного насоса к сети необходимо определять по заводской табличке электродвигателя и инструкции.
Насос нельзя подключать напрямую к обычной однофазной розетке 230 В. Электрическое подключение, защиту двигателя и проверку направления вращения должен выполнять квалифицированный специалист.
Вход и выход насоса имеют резьбовые соединения 1″ BSP. При монтаже всасывающей линии необходимо обеспечить герметичность соединений, достаточное проходное сечение и исключить попадание воздуха в насос.
На напорной линии можно установить подходящий раздаточный рукав, пистолет, счётчик масла или другие совместимые компоненты. При подборе необходимо учитывать рабочее давление и гидравлическое сопротивление всей системы.
Производительность и давление
Паспортная подача VISCOMAT 70 T составляет до 25 л/мин, максимальное давление — 6 бар. Эти значения характеризуют возможности насоса, но не означают, что максимальные расход и давление достигаются одновременно.
Фактический расход зависит от вязкости жидкости, температуры, высоты всасывания, сопротивления трубопроводов, фильтров и раздаточной арматуры.
Для удалённого поста раздачи масла необходимо учитывать потери давления в рукавах и трубопроводах. Подбор системы рекомендуется выполнять по рабочей характеристике насоса с учётом требуемого расхода на выходе.
Как работает перепускной клапан
VISCOMAT 70 T оснащён встроенным регулируемым перепускным клапаном (байпасом). При повышении давления на выходе клапан обеспечивает внутреннюю циркуляцию жидкости, ограничивая давление в насосной системе.
Байпас не отключает электродвигатель. Продолжительная работа с перекрытой напорной линией приводит к нагреву жидкости и насоса, поэтому допустимое время такого режима необходимо соблюдать по инструкции PIUSI.
Для систем, где требуется автоматическое отключение электродвигателя при прекращении раздачи, необходимо предусматривать соответствующую автоматику.
Отличие VISCOMAT 70 T от VISCOMAT 70 M
Основное различие двух исполнений заключается в электропитании. Обе модели относятся к серии VISCOMAT 70, имеют максимальную подачу 25 л/мин, давление до 6 бар и рассчитаны на вязкость до 500 сСт.
- VISCOMAT 70 T F0033190A: трёхфазный двигатель, 400 В / 50 Гц, мощность 650 Вт.
- VISCOMAT 70 M F0033490A: однофазный двигатель, 230 В / 50–60 Гц, мощность 1200 Вт при 50 Гц.
Если на объекте отсутствует трёхфазное питание, рассмотрите PIUSI VISCOMAT 70 M на 230 В.
Когда выбрать VISCOMAT 90 T
VISCOMAT 70 T обеспечивает до 25 л/мин при давлении до 6 бар. Если приоритетом является более высокая скорость перекачки, в той же линейке предусмотрен VISCOMAT 90 T.
Модель PIUSI VISCOMAT 90 T имеет максимальную подачу 50 л/мин и рабочее давление до 5 бар. Она подходит для задач, где требуется больший объём подачи, а более высокое давление VISCOMAT 70 не является определяющим.
Комплектация
Согласно каталогу PIUSI, базовая поставка включает насос VISCOMAT VANE и руководство по эксплуатации.
Всасывающие и напорные рукава, счётчик, раздаточный пистолет, фильтр, дополнительная арматура и система автоматического управления подбираются отдельно.
Частые вопросы
Подходит ли VISCOMAT 70 T для трансмиссионного масла?
Да, если фактическая вязкость масла при температуре перекачки не превышает 500 сСт и жидкость совместима с материалами насоса.
Можно ли использовать насос для дизельного топлива?
Да. PIUSI указывает дизельное топливо в числе допустимых рабочих жидкостей серии VISCOMAT VANE. Использование с бензином не предусмотрено.
Можно ли перекачивать отработанное масло?
Производитель допускает применение серии для отработанных масел. Необходимо учитывать наличие твёрдых загрязнений, воды, абразивных частиц и фактическую вязкость жидкости.
Нужна ли сеть 380 В?
Насос трёхфазный. Необходимо питание 380-400 В / 50 Гц. Такое оборудование рассчитано на соответствующую трёхфазную сеть, а не на однофазную розетку.
Может ли насос работать непрерывно?
Да, в штатном режиме перекачки при соблюдении технических ограничений. Непрерывная работа с полностью перекрытым выходом не допускается без соблюдения ограничений производителя.
Есть ли встроенный счётчик масла?
Нет. Для измерения выданного объёма необходимо отдельно установить совместимый расходомер.
Чем отличается VISCOMAT 70 T от VISCOMAT 90 T?
VISCOMAT 70 T рассчитан на 25 л/мин и 6 бар, VISCOMAT 90 T — на 50 л/мин и 5 бар. Выбор зависит от требуемой подачи и гидравлического сопротивления системы.
