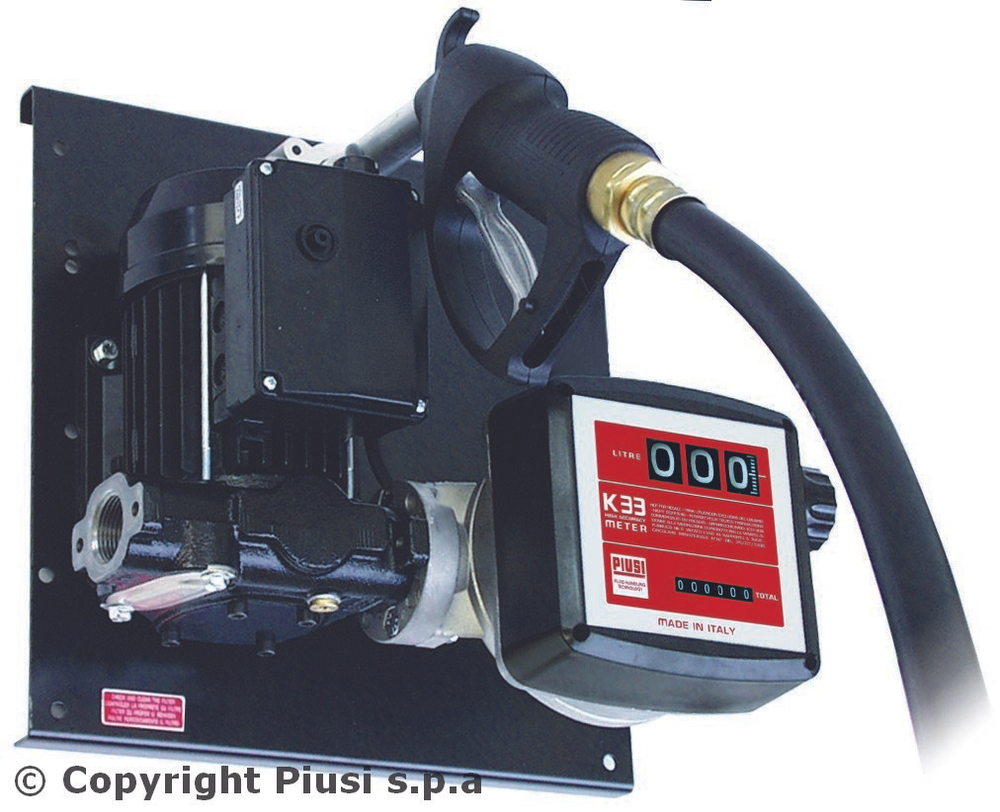

PIUSI ST VISCOMAT 70/M K33, артикул 000256000 — маслораздаточный комплект на монтажной пластине с насосом VISCOMAT 70, механическим счётчиком K33 и ручным пистолетом. Сетевое исполнение работает от 230 В, 50 Гц; максимальная подача — до 30 л/мин.
Станция позволяет выдавать масло из отдельной ёмкости и сразу видеть количество на счётчике. Она подходит для ремонтного участка, обслуживания автопарка и других точек, где нужен компактный узел подачи масла с местным учётом.
Особенности конструкции
- VISCOMAT70/M. Электрический лопастной насос для подачи масла.
- Механический K33. Местный учёт без внешнего электронного дисплея.
- Ручной пистолет. Позволяет контролировать выдачу у горловины обслуживаемого агрегата.
- Рукав 4 м×1″. Рабочая длина от станции до точки выдачи.
- Монтажная пластина. Основные узлы объединены для установки у ёмкости.
- Держатель пистолета. Место размещения раздаточного инструмента между операциями.
Путь масла через станцию
VISCOMAT70 забирает масло из отдельной ёмкости и подаёт его в счётчик K33. Затем продукт проходит по рукаву к ручному пистолету. Насос создаёт поток, счётчик показывает количество, а оператор прекращает выдачу по требуемому объёму.
Насос VISCOMAT VANE имеет встроенный регулируемый байпас. Он относится к насосной конструкции и не является функцией дозирования: счётчик и пистолет продолжают решать свои отдельные задачи.
Насос, счётчик и пистолет на одном посту
VISCOMAT создаёт поток, K33 измеряет прошедшее количество, а ручной пистолет управляет выдачей. Эти функции разделены: счётчик не создаёт давление и не закрывает поток после заданного количества литров.
Раздаточный рукав имеет длину 4 м и внутренний диаметр 1″. Перед монтажом проверьте, достаёт ли пистолет до обслуживаемых агрегатов без натяжения рукава.
Подача масла и его вязкость
До 30 л/мин — максимальная подача, а не гарантированная скорость на любой жидкости. Внутренняя спецификация указывает масло вязкостью до 500 сСт. Фактический поток зависит от температуры масла и сопротивления заборной и раздаточной линий.
Для холодного масла важно оценить вязкость именно при рабочей температуре. Если ёмкость стоит далеко от станции, при подборе указывают длину и высоту заборного участка.
Как K33 измеряет масло
Механизм K33 использует качающийся диск в измерительной камере. Проходящий продукт приводит его в движение, которое передаётся регистру. Крупный разовый показатель читают при выдаче; накопленный итог полезен для суммарного расхода.
Для масла важно проверить показания в обычном режиме работы станции. Характеристики отдельного K33, откалиброванного для другой жидкости, нельзя без проверки считать настройкой всего маслораздаточного комплекта.
Заявленная погрешность ±1% соответствует масштабу 1 л на 100 л при нужных условиях измерения. Если требуется точный контроль малых порций, учитывают реальный режим выдачи и выполняют контроль по инструкции, а не по приблизительным отметкам обслуживаемого бака.
K33 для местного учёта выдачи
Механический счётчик позволяет видеть объём на месте, без внешнего дисплея. Разовый показатель сбрасывают перед новой операцией, накопленный итог используют для контроля общего расхода.
Для корректного учёта выполняют предусмотренную инструкцией калибровку и контрольную выдачу. При смене масла или режима работы показания проверяют в фактических условиях, а не принимают заводскую настройку за универсальную.
Питание 230 В
Для 000256000 в таблице PIUSI указаны мощность 950 Вт и ток до 4,6 А. Это сетевой вариант; напрямую от аккумулятора 12 или 24 В он не работает.
Подключение, управление насосом и способ размещения пластины выбирают по документации станции. Учитывают также доступ к выключателю, счётчику и соединениям для обслуживания.
Установка рядом с масляной ёмкостью
Монтажная пластина позволяет собрать основные раздаточные узлы в одном месте. При размещении сначала определяют ёмкость и заборный участок, затем выбирают положение станции, чтобы насос получал масло в допустимых условиях.
Четырёхметровый раздаточный рукав описывает путь от станции к пистолету, а не длину всасывающей линии. Если запас масла находится далеко или значительно ниже насоса, нужны отдельный подбор забора и проверка вязкости продукта.
Предусмотрите место для чтения K33, пользования выключателем и возвращения пистолета в держатель. При монтаже обслуживаемый узел не должен удерживаться за счёт натянутых рукавов.
Где используют ST VISCOMAT70 K33
- Грузовая мастерская. Выдача подходящего масла при техническом обслуживании с местным контролем количества.
- База предприятия. Маслораздаточный пост от отдельной ёмкости для внутреннего снабжения техники.
- Промышленный ремонтный участок. Перелив и выдача масла в сервисные ёмкости или агрегаты.
Для списка заправок по машинам оператор может записывать показания после каждой выдачи. Автоматическая идентификация машины, доступ по карте и передача операций в программу требуют другой системы учёта.
Отличие от ST VISCOMAT без счётчика
PIUSI 00024800B — ST VISCOMAT 70 с той же максимальной подачей 30 л/мин и рукавом 4 м × 1″, но без счётчика. У 000256000 предусмотрен K33, поэтому дополнительный прибор для местного чтения количества уже не нужен.
000256000 — масляный комплект. Для дизельного топлива или биодизеля выбирают соответствующую станцию: назначение отдельного насоса не делает все комплекты серии универсальными.
Комплектация и дополнительный фильтр
- Узел ST с насосом VISCOMAT 70/M и счётчиком K33.
- Раздаточный рукав 4 м × 1″.
- Ручной пистолет.
- Держатель пистолета.
- Инструкция.
В исполнении 000256000 фильтр не предусмотрен. Если нужна дополнительная очистка масла, подбирают фильтр под продукт и расход станции. Резервуар и заборную линию подбирают отдельно.
Частые вопросы о ST VISCOMAT 70 K33
Есть ли счётчик в 000256000?
Да, предусмотрен механический K33. Версия 00024800B имеет ту же максимальную подачу 30 л/мин, но без счётчика.
Можно ли автоматически выдать 10 литров?
Пистолет ручной, K33 показывает количество. Автоматическая остановка дозы требует подходящей системы управления.
Фильтр входит в комплект?
У 000256000 фильтр не предусмотрен. Дополнительную очистку выбирают под масло и параметры линии.
Нужно ли покупать раздаточный рукав?
Предусмотрен рукав 4 м×1″. Заборный участок к резервуару выбирают отдельно.
Подойдёт ли комплект для холодного масла?
Проверяют вязкость при рабочей температуре. Ограничение 500 сСт оценивают для холодного продукта, а не только по паспорту масла при другой температуре.
Можно ли подключить к аккумулятору?
Это сетевой вариант 230 В, 50 Гц. Для 12 или 24 В выбирают другое исполнение.
Подойдёт ли станция для дизельного топлива?
Данный артикул имеет масляное назначение. Для топлива нужна соответствующая станция целиком, включая счётчик и раздаточную арматуру.
Нужно ли проверять K33 после смены масла?
Да, контрольную выдачу выполняют в новых условиях и при необходимости калибруют по инструкции.
Входит ли масляный резервуар?
000256000 — раздаточный комплект. Ёмкость выбирают для своей установки.
