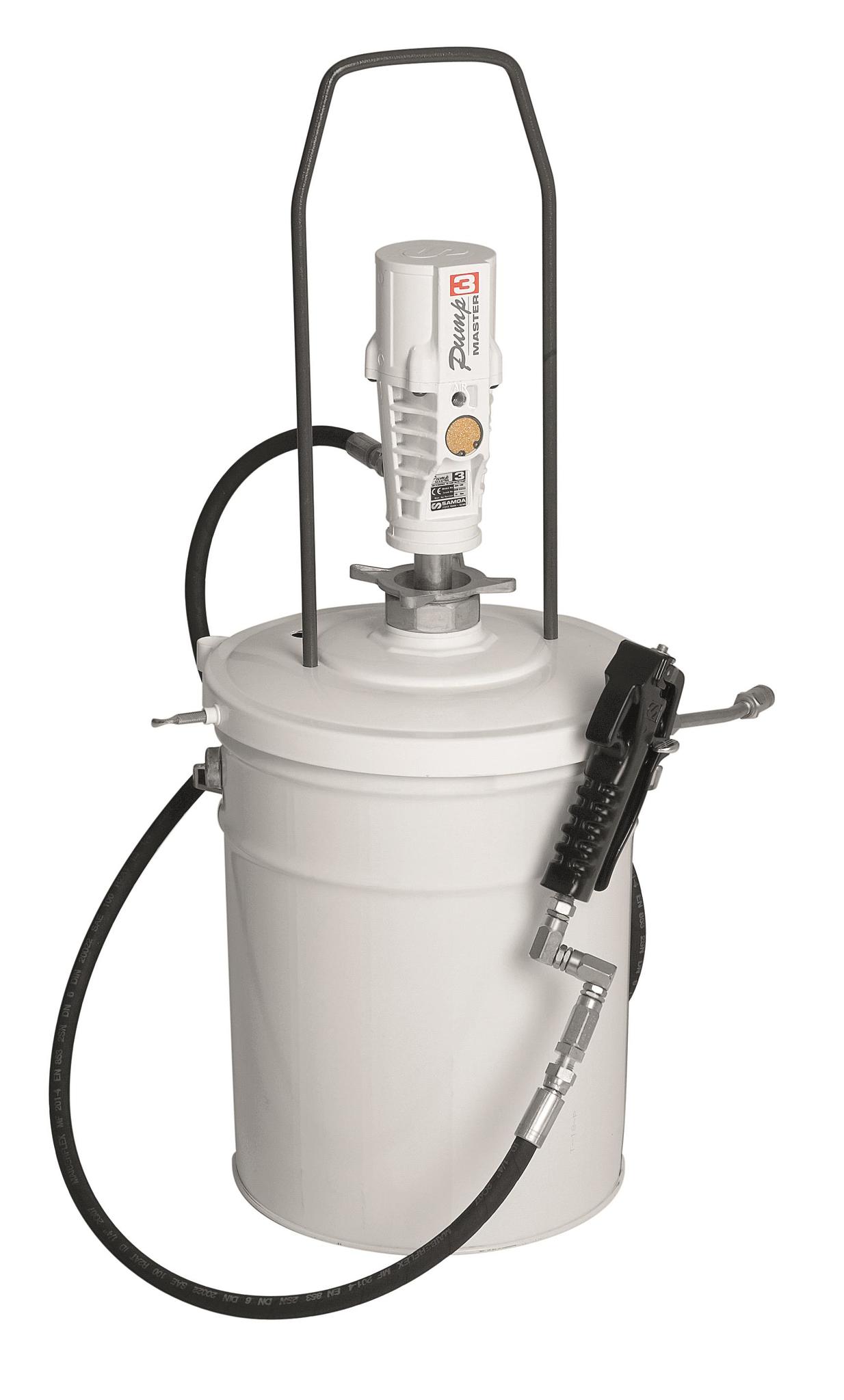

SAMOA PumpMaster 3 (424172) — переносной пневматический солидолонагнетатель для подачи консистентной смазки из заводских вёдер вместимостью 20 кг. Предназначен для обслуживания пресс-маслёнок, подшипников, пальцев, втулок и шарнирных соединений автомобилей, строительной, сельскохозяйственной и промышленной техники.
Комплект оснащён поршневым насосом SAMOA PM3 404100 с передаточным отношением 55:1, раздаточным рукавом длиной 2 м и высоконапорным пистолетом PG-77/Z с жёстким наконечником и Z-образным шарниром. Насос работает от сжатого воздуха и не требует подключения к электросети.
Переносная система смазки
Солидолонагнетатель устанавливается непосредственно на ведро со смазкой. Для крепления предусмотрена крышка SAMOA 418002 и ручка 741602, позволяющая переносить собранный комплект между рабочими местами.
Такое исполнение удобно для небольших ремонтных участков, где нет необходимости постоянно перемещать оборудование на колёсной тележке. Ведро размещают рядом с обслуживаемой техникой, а рукав с пистолетом подводят к точкам смазки.
В стандартной комплектации 424172 колёсная тележка и следящая пластина отсутствуют. Для интенсивного обслуживания нескольких машин можно рассмотреть мобильную версию с тележкой.
Пневматический насос PumpMaster 3
Основной элемент комплекта — поршневой насос двойного действия SAMOA 404100 с передаточным отношением 55:1. Он предназначен для высоконапорной подачи консистентной смазки через раздаточный рукав и пистолет.
Насосная часть оснащена заборным механизмом Chop-Check для подачи густой смазки в рабочую камеру. Длина погружной трубы составляет 410 мм, что соответствует исполнению для небольших заводских вёдер со смазкой.
По спецификации SAMOA максимальная свободная подача насоса составляет 540 г/мин. Подача при частоте приблизительно 110 циклов в минуту — 300 г/мин. Испытательные параметры приведены для смазки NLGI 2.
Фактический расход через раздаточный пистолет зависит от консистенции и температуры смазки, давления воздуха, сопротивления рукава и состояния обслуживаемого узла.
Раздаточный пистолет с Z-шарниром
В комплект входит SAMOA PG-77/Z (413080) — высоконапорный раздаточный пистолет с жёстким металлическим наконечником, трёхлепестковой смазочной муфтой и Z-образным поворотным соединением.
Z-шарнир позволяет изменять положение пистолета относительно рукава. Это удобно при смазке пресс-маслёнок, расположенных под углом или в ограниченном пространстве.
Подача управляется рычагом пистолета. Счётчика расхода смазки в стандартном исполнении нет.
Давление и подключение компрессора
Передаточное отношение 55:1 означает, что насос может создавать давление смазки, значительно превышающее давление подаваемого воздуха.
Для отдельного насоса PM3 404100 производитель указывает максимальное выходное давление 550 бар при давлении воздуха до 10 бар. Однако это не означает, что весь комплект 424172 разрешено эксплуатировать при 550 бар.
Штатный рукав SAMOA 412102 имеет заявленное рабочее давление 400 бар, а пистолет 413080 рассчитан на давление до 500 бар. Поэтому при эксплуатации необходимо ограничивать давление по компоненту с наименьшим допустимым значением и соблюдать руководство производителя.
Для подключения насоса требуется источник подготовленного сжатого воздуха с возможностью регулирования давления. Расход воздуха насосной части составляет около 165 нормальных литров в минуту при давлении 6 бар, смазке NLGI 2 температурой 20 °C и частоте 110 циклов в минуту.
При подборе соединений учитывайте, что вход воздуха и выход смазки насоса имеют внутреннюю резьбу 1/4″ NPSM. Соединительные элементы должны соответствовать предусмотренной изготовителем конфигурации.
Какие вёдра подходят
Комплект 424172 предназначен для заводской тары со смазкой вместимостью 20 кг. Крышка SAMOA 418002 рассчитана на наружный диаметр ведра от 285 до 330 мм.
Перед заказом необходимо измерить наружный диаметр ёмкости в месте установки крышки и убедиться, что длина погружной трубы подходит для её глубины.
Одинаковая масса смазки не гарантирует одинаковую геометрию ведра. Поэтому совместимость следует определять по размерам, а не только по обозначению «20 кг».
Где используется
- Автосервисы: смазка обслуживаемых узлов легковых и грузовых автомобилей.
- Грузовые автопарки: техническое обслуживание тягачей, прицепов и автобусной техники.
- Строительные предприятия: подача смазки к пальцам, втулкам и шарнирным соединениям экскаваторов и погрузчиков.
- Сельскохозяйственные мастерские: обслуживание тракторов, комбайнов и навесного оборудования.
- Промышленные предприятия: периодическая смазка механизмов через пресс-маслёнки.
Комплектация
Заводской комплект SAMOA 424172 включает:
- 404100: пневматический поршневой насос PumpMaster 3, 55:1.
- 418002: крышка для ведра 20 кг, наружный диаметр 285–330 мм.
- 412102: высоконапорный рукав для консистентной смазки длиной 2 м, внутренний диаметр 1/4″.
- 413080: раздаточный пистолет PG-77/Z с жёстким наконечником и Z-образным шарниром.
- 741602: ручка для переноски комплекта.
Ведро со смазкой, колёсная тележка, следящая пластина и оборудование подготовки сжатого воздуха не входят в стандартную поставку 424172.
Отличия от других исполнений PM3
В серии SAMOA PumpMaster 3 представлены несколько комплектов для небольших вёдер со смазкой.
- 424172: переносной комплект для ведра 20 кг без тележки и следящей пластины.
- 424152: комплект с аналогичным насосом для ведра 20 кг, дополненный колёсной тележкой.
- 424172.710: переносное исполнение для ведра 20 кг со следящей пластиной.
- 424170: переносное исполнение для вёдер 12,5–18 кг с крышкой другого размера.
Если оборудование приходится часто перемещать между постами, можно рассмотреть SAMOA 424152 с тележкой.
При необходимости следящей пластины доступно исполнение SAMOA 424172.710. Размер следящей пластины необходимо сверить с используемым ведром.
Частые вопросы
Нужен ли компрессор для работы солидолонагнетателя?
Да. Насос PM3 работает от сжатого воздуха. Для безопасной эксплуатации требуется регулирование давления пневмопитания.
Какое максимальное давление создаёт насос?
Насосная часть рассчитана на давление до 550 бар. Но штатный рукав комплекта имеет рабочее давление 400 бар. Допустимое давление системы ограничивается наименьшим паспортным значением её компонентов.
Подходит ли комплект для смазки NLGI 2?
Да. SAMOA приводит технические характеристики насосной части для консистентной смазки NLGI 2. При эксплуатации следует учитывать температуру и свойства конкретной смазки.
Есть ли следящая пластина?
Нет. В стандартную комплектацию 424172 она не входит. Исполнение 424172.710 предусматривает следящую пластину.
Какой диаметр ведра подходит?
Крышка рассчитана на наружный диаметр 285–330 мм. Перед покупкой необходимо измерить конкретное ведро.
Можно ли сразу использовать нагнетатель для пресс-маслёнок?
В комплект входят насос, рукав и раздаточный пистолет со смазочной муфтой. Дополнительно необходимы совместимая ёмкость со смазкой и источник подготовленного сжатого воздуха.
Чем 424172 отличается от 424152?
Основное отличие — наличие колёсной тележки у 424152. В обоих комплектах используется насос PumpMaster 3 404100.
Можно ли заменить штатный пистолет?
Да, при подборе совместимого раздаточного устройства. Его рабочее давление, присоединения и пропускная способность должны соответствовать параметрам системы.
