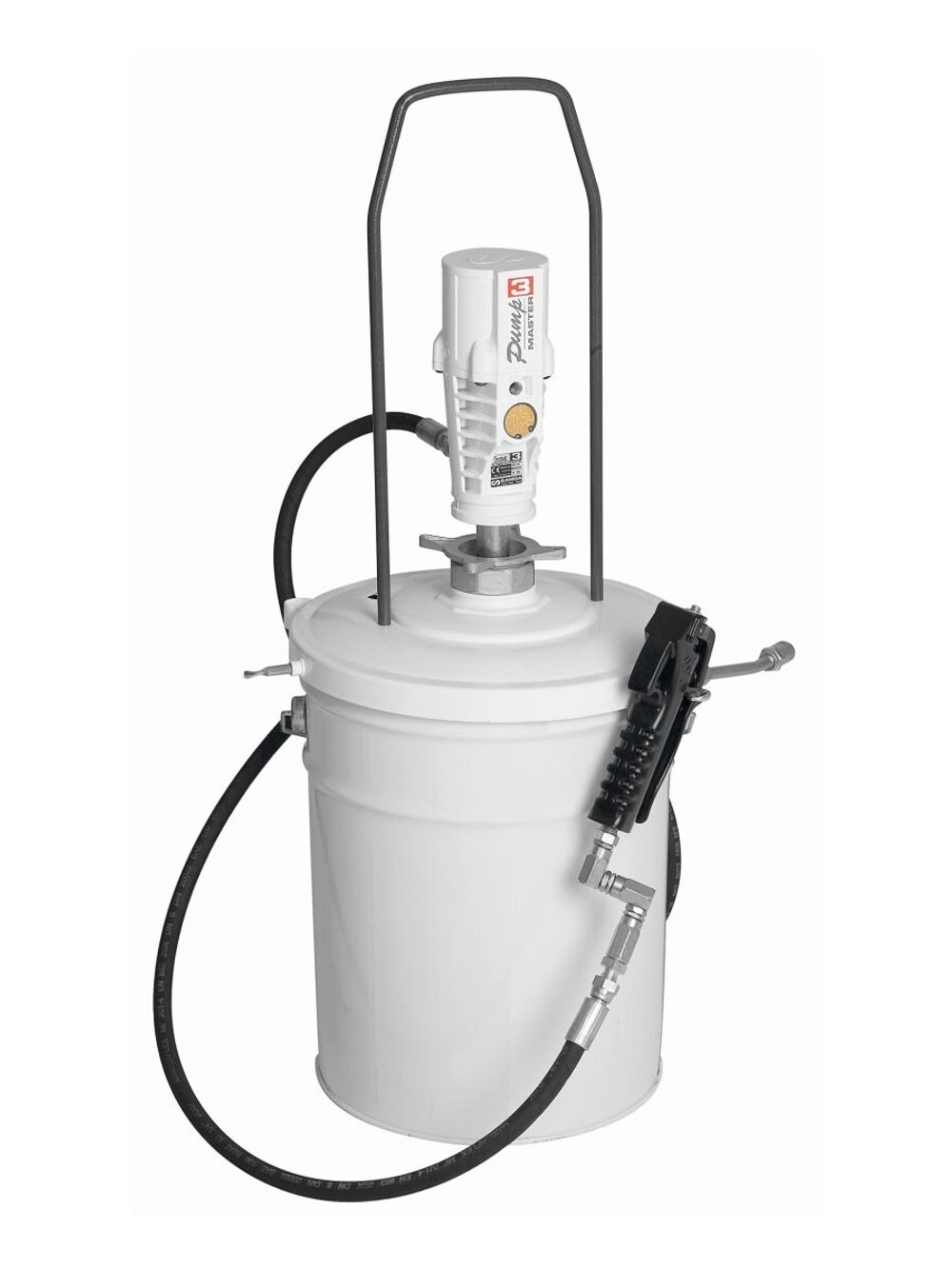

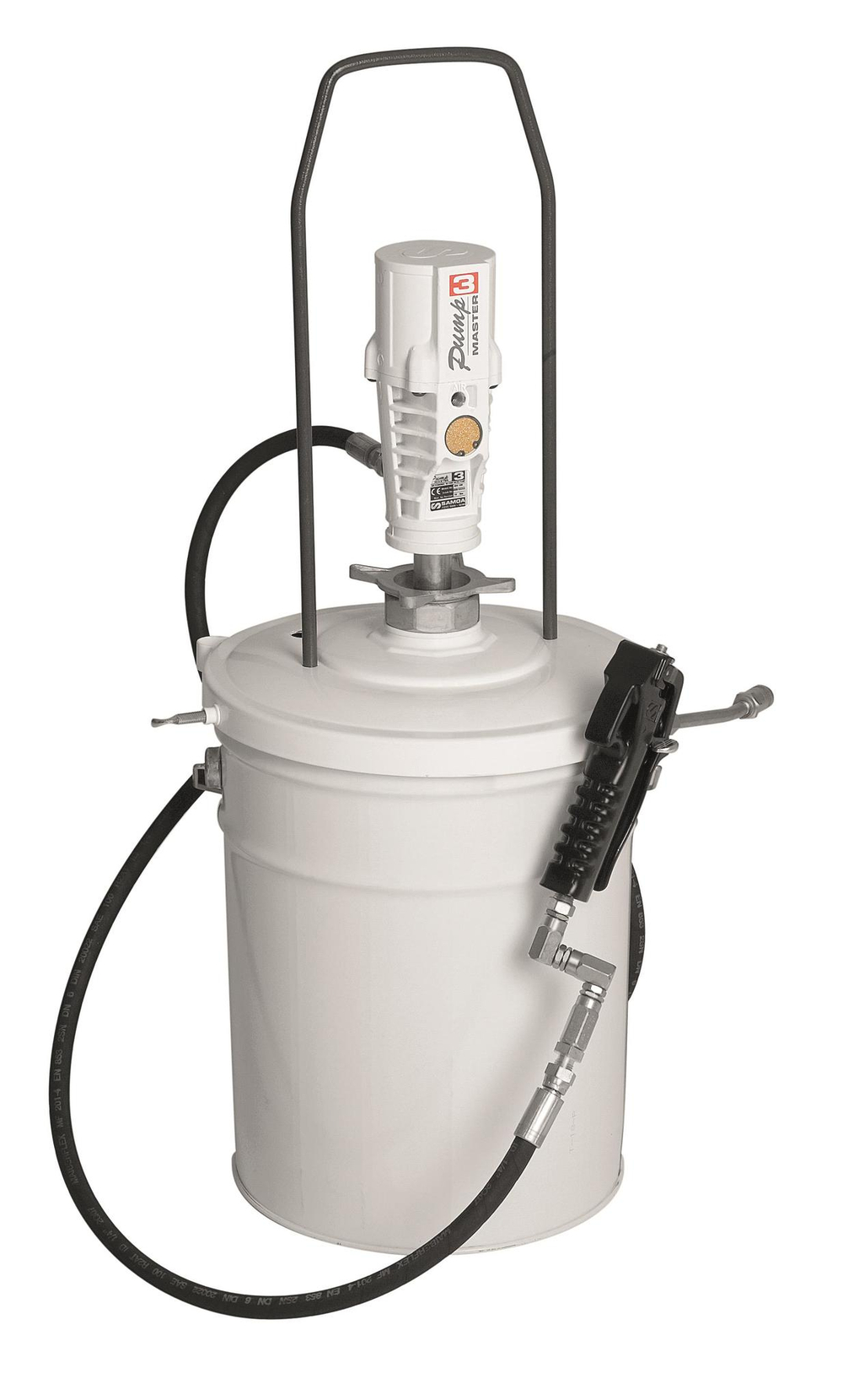

SAMOA 424170 — переносной пневматический солидолонагнетатель для ведёр со смазкой 12,5–18 кг. В комплекте насос PumpMaster 3, артикул 404100, с отношением давления 55:1, крышка, ручка, рукав 2 м и раздаточный пистолет 413080 с Z-образным шарниром.
Комплект подаёт смазку непосредственно из подходящего ведра. Его используют для регулярного обслуживания техники на ремонтном посту или в мастерской с источником сжатого воздуха. Запас материала находится в таре, поэтому небольшие ручные шприцы не нужно наполнять для каждой серии точек.
Насос и принадлежности базового комплекта
- 404100 — PumpMaster 3, 55:1. Пневматический поршневой насос с погружной трубой 410 мм.
- 418013 — крышка ведра. Для тары 12,5–18 кг.
- 741602 — ручка. Для перемещения собранного узла.
- 412102 — напорный рукав. Длина 2 м, внутренний диаметр 1/4″.
- 413080 — пистолет. Для консистентной смазки, с Z-образным шарниром.
Это базовый 424170. Прижимная тарелка в его составе отсутствует. Если она нужна для выбранного ведра и смазки, выбирают соответствующее исполнение или принадлежность.
Как работает PumpMaster 3
Сжатый воздух приводит пневмодвигатель, который перемещает насосный поршень. Насос забирает смазку из ведра через погружную часть и нагнетает её в рукав. У точки обслуживания оператор открывает пистолет.
PM3 имеет двойное действие: подача происходит при перемещении поршня в обоих направлениях. При рабочем подключении не требуется повторять ручные движения шприца для всей порции.
Пневматический привод не требует розетки, но ему нужен воздух. Поэтому переносимость комплекта связывают с наличием воздушных подключений: переместить ведро мало, если в новом месте нет питания привода.
Отношение давления 55:1
55:1 означает повышение давления смазки относительно воздуха в расчётных условиях. Например, при 6 бар воздуха расчётное отношение соответствует примерно 330 бар смазки.
Это значение помогает оценить нагрузку напорной стороны. Оно не заменяет допустимый предел каждого элемента и не является рекомендацией постоянно работать на максимальном давлении.
У самого насоса есть собственные предельные характеристики. Рабочую настройку комплекта выбирают по рукаву, пистолету, соединениям и обслуживаемой точке. Максимум отдельного 404100 нельзя переносить на весь 424170.
Рабочая и свободная подача смазки
Для PM3 указана подача 300 г/мин при 110 циклах в минуту. Максимальная свободная подача — 540 г/мин при 7 бар воздуха на смазке NLGI 2.
Это разные режимы насоса. Через рукав и пресс-маслёнку расход зависит от сопротивления узла и условий материала. Для планирования времени обслуживания учитывают рабочую систему, а не только свободный расход.
Количество смазки задаётся регламентом машины. Высокая насосная подача удобна при работе с большим количеством точек, но не означает необходимость переполнять каждый узел.
Сжатый воздух и выбор компрессора
Рабочий диапазон воздуха 404100 — 1,5–10 бар. Этот диапазон относится к насосному агрегату. Давление на готовом нагнетателе ограничивают параметрами всех установленных принадлежностей.
Расход воздуха составляет 165 нормальных л/мин при 6 бар, 110 циклах в минуту и смазке NLGI 2 при 20 °C. По этим условиям сравнивают насос с доступной отдачей компрессора.
Если компрессор одновременно питает инструменты, учитывают суммарное потребление. Нормальная работа нагнетателя должна сохраняться при выбранной нагрузке поста.
Фильтр-регулятор подбирают отдельно. Он позволяет готовить воздух и задавать давление, но не подразумевается в базовом составе 424170.
Смазка и прижимная тарелка
PM3 предназначен для консистентной смазки до NLGI 2. При выборе учитывают также состав и температуру продукта. Холодная смазка труднее поступает к заборной части, даже когда класс NLGI соответствует назначению.
Прижимная тарелка опускается вслед за уровнем смазки и помогает уменьшать воздушные карманы. В базовом 424170 её нет; исполнение 424170.800 включает 417001.
Для 417001 указан диапазон диаметра ведра 260–298 мм. Внутреннюю геометрию и проход горловины проверяют отдельно. Тарелку выбирают по ведру, а не только по надписи 18 кг на этикетке.
При переходе на другой продукт учитывают остатки в насосе, рукаве и пистолете. Совпадение NLGI не доказывает совместимость смазок разных составов.
Выбор ведра 12,5–18 кг
Крышка комплекта рассчитана на указанную тару. Насос 404100 отдельно имеет область установки 12,5–20 кг, но предел готового 424170 уже: его определяют принадлежности выбранного набора.
До заказа измеряют фактический диаметр, горловину и высоту ведра. Одинаковая масса смазки не гарантирует одинаковую геометрию тары разных производителей.
При замене ведра сохраняют выбранную схему крепления. Насос должен быть установлен в подходящей крышке, а погружная часть — работать с нужным положением материала.
Рукав 2 м и пистолет с шарниром
Рукав рассчитан на обслуживание возле нагнетателя. Оператор размещает ведро у машины и подводит пистолет к точкам в пределах доступной длины.
Z-образный шарнир помогает менять положение пистолета, когда маслёнки находятся с разных сторон. Он полезен для удобного подхода, но не заменяет подбор наконечника к конкретной точке.
Ручка облегчает перемещение собранного узла между близкими местами. Если нужен обход большого участка, заранее определяют воздушные подключения и возможность переставлять тару.
Соединения и обслуживание
У насоса 404100 вход воздуха и выход смазки имеют внутреннюю резьбу 1/4″ NPSM. Для изменяемых подключений выбирают соответствующие соединения; NPSM не заменяют BSP по одному размеру.
Перед заменой принадлежностей прекращают подачу воздуха и сбрасывают давление по инструкции. В напорной линии давление может сохраняться после остановки насоса.
При перебоях проверяют остаток смазки, воздушное питание и соединение с маслёнкой. Засорённый узел требует обслуживания; увеличение настройки воздуха без проверки причины не решает эту задачу.
Где используется
- Грузовая мастерская. Смазка узлов грузовиков и прицепов из одного ведра.
- Ремонт строительной техники. Обслуживание пальцев, шарниров и других назначенных точек.
- Хозяйство. Смазка тракторов и агрегатов в мастерской с воздушным постом.
- Промышленный ремонт. Переносной нагнетатель для установленной марки консистентной смазки.
Отличие от 424170.800 и 424172
В SAMOA 424170.800 при том же насосе, рукаве и пистолете добавлена прижимная тарелка 417001. Если нужен этот состав, выбирают артикул с суффиксом .800.
424172 относится к таре 20 кг и использует другую крышку 418002. Его выбирают под иной размер ведра. Совпадение насосного агрегата не делает крышки всех комплектов одинаковыми.
Частые вопросы о SAMOA 424170
Прижимная тарелка входит в комплект?
Нет. Она включена в 424170.800 или подбирается отдельно под ведро.
Можно ли работать без электричества?
Да, но нужен источник сжатого воздуха.
Подойдёт ли ведро 20 кг?
424170 рассчитан на 12,5–18 кг. Для 20 кг предусмотрен 424172 с другой крышкой.
Можно ли использовать NLGI 2?
Да. При этом количество смазки и состав выбирают по регламенту техники.
Какой длины рукав?
2 м, внутренний диаметр 1/4″. Комплект размещают рядом с обслуживаемой машиной.
Сколько воздуха потребляет насос?
Приведены 165 нормальных л/мин при 6 бар и 110 циклах в минуту. При выборе компрессора учитывают этот режим и остальных потребителей.
Можно ли увеличить давление, если маслёнка не принимает смазку?
Сначала проверяют соединение и состояние узла. Повышение давления не заменяет устранение засорения.
Чем отличается .800?
Основное отличие — включённая прижимная тарелка 417001.
