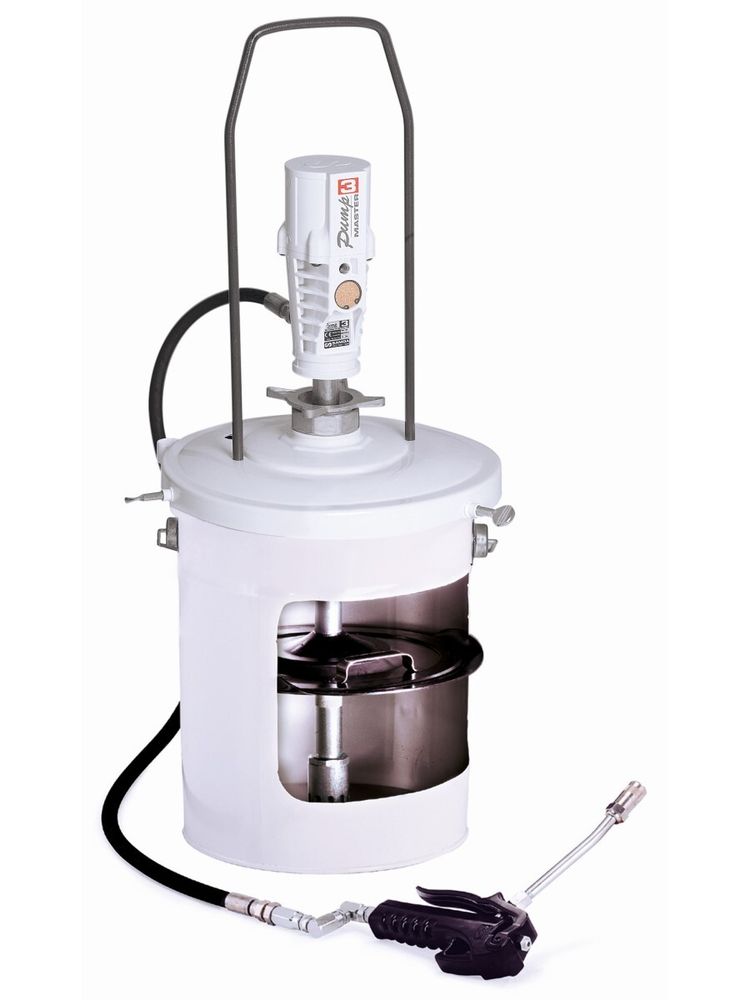

SAMOA Pumpmaster 3 424172.710 — переносной пневматический солидолонагнетатель для подачи консистентной смазки непосредственно из заводских вёдер массой 20 кг. Комплект построен на базе поршневого насоса SAMOA PM3 404100 с коэффициентом давления 55:1 и предназначен для обслуживания грузовых автомобилей, строительной, сельскохозяйственной и промышленной техники.
В отличие от комплекта с одним насосом и крышкой, исполнение 424172.710 дополнительно оснащено следящей пластиной. Она перемещается вниз по мере расходования смазки, помогая поддерживать её поступление к насосу и уменьшать образование воздушных полостей. В комплект также входят рукав высокого давления длиной 2 м, раздаточный пистолет с Z-образным шарниром и ручка для переноски.
Особенности конструкции
- Пневматический насос SAMOA PM3 404100. Поршневой механизм двойного действия для подачи консистентной смазки под высоким давлением.
- Коэффициент давления 55:1. Позволяет создавать давление смазки, значительно превышающее давление питающего сжатого воздуха.
- Работа непосредственно из ведра 20 кг. Для установки используется крышка с креплением насоса.
- Следящая пластина. Помогает обеспечить стабильное поступление смазки к заборной трубке по мере опорожнения ведра.
- Рукав высокого давления 2 м. Позволяет выполнять обслуживание точек смазки рядом с установленным ведром.
- Пистолет с Z-образным шарниром. Упрощает изменение положения раздаточного пистолета относительно подводящего рукава.
- Переносное исполнение. Ручка на крышке позволяет перемещать комплект между рабочими местами с учётом массы установленной ёмкости.
Насос Pumpmaster 3 и рабочее давление
В составе комплекта используется пневматический поршневой насос SAMOA 404100 серии Pumpmaster 3. Коэффициент давления 55:1 означает, что при давлении воздуха 6 бар теоретическое давление смазки может достигать приблизительно 330 бар.
Максимальное давление на выходе насоса составляет 550 бар при предельно допустимом давлении питающего воздуха 10 бар. Рабочий диапазон давления воздуха — 1,5–10 бар.
По документации SAMOA подача насоса составляет 300 г/мин в указанном производителем рабочем режиме, а максимальная свободная подача — до 540 г/мин. Фактическая производительность зависит от давления воздуха, консистенции смазки, температуры и сопротивления раздаточного оборудования.
Необходимо учитывать допустимое рабочее давление всех компонентов системы, включая рукав, соединения и раздаточный пистолет. При необходимости давление воздуха ограничивается регулятором.
Для чего нужна следящая пластина
Следящая пластина SAMOA 417001 устанавливается на поверхность консистентной смазки внутри ведра. По мере расходования материала пластина перемещается вниз, уменьшая вероятность образования пустот вокруг всасывающей трубки.
Это особенно полезно при перекачке густой смазки, которая не всегда самостоятельно стекает к заборному механизму. Следящая пластина также помогает уменьшать контакт открытой поверхности смазки с окружающей средой.
Для правильной работы необходимо обеспечить соответствие размеров пластины внутреннему диаметру ведра и правильно установить её на поверхность смазки. Номинальная масса содержимого 20 кг сама по себе не гарантирует одинаковые размеры тары разных производителей.
Пистолет с Z-образным шарниром
Комплект оснащён раздаточным пистолетом SAMOA 413080 серии PG-77/Z с Z-образным поворотным шарниром и жёсткой выходной трубкой.
Поворотное соединение облегчает перемещение пистолета при обслуживании пресс-маслёнок, расположенных под разными углами. Оно особенно удобно при регулярной смазке оборудования, когда оператору приходится многократно менять положение инструмента.
Если пресс-маслёнки находятся в труднодоступных местах, может потребоваться дополнительная гибкая раздаточная принадлежность, совместимая с рабочим давлением системы.
Подключение к компрессору
Для работы SAMOA 424172.710 необходим источник сжатого воздуха с подходящими параметрами. Насос 404100 имеет входное соединение 1/4″ NPSM с внутренней резьбой.
Перед насосом рекомендуется устанавливать регулятор давления и оборудование подготовки воздуха в соответствии с инструкцией SAMOA. Воздушный рукав, соединения и компрессор должны обеспечивать требуемый расход воздуха.
В технических данных насоса приведён расход воздуха 165 нл/мин для указанного режима испытаний. При подборе компрессора следует учитывать не только этот показатель, но и необходимую производительность подачи смазки, рабочее давление и дополнительные потребители пневмосети.
Перед началом работы необходимо проверить герметичность соединений, правильность установки насоса на ведро и свободную подачу смазки через пистолет.
Где используется
- Грузовые автопарки. Обслуживание шарниров, пальцев, втулок и других точек смазки грузовых автомобилей.
- Строительная техника. Подача консистентной смазки в узлы экскаваторов, погрузчиков, бульдозеров и дорожных машин.
- Сельскохозяйственные предприятия. Обслуживание тракторов, комбайнов и навесного оборудования.
- Промышленные производства. Периодическая смазка подшипников и обслуживаемых механизмов.
- Ремонтные мастерские. Организация переносного поста смазки с использованием стандартных вёдер.
- Мобильные сервисные комплексы. Комплектация передвижных мастерских при наличии системы сжатого воздуха.
Отличие от других комплектов SAMOA PM3
SAMOA выпускает несколько комплектов на базе насоса Pumpmaster 3 с коэффициентом давления 55:1. Их основные отличия связаны с размером ведра, наличием следящей пластины и способом перемещения.
- 424172.710. Переносной комплект для ведра 20 кг со следящей пластиной, пистолетом, рукавом и ручкой для переноски.
- 424172. Переносной комплект для ведра 20 кг с насосом, крышкой, рукавом и пистолетом, без следящей пластины в стандартном составе.
- 424170.800. Аналогичное переносное исполнение со следящей пластиной, рассчитанное на вёдра 12,5–18 кг с другой крышкой.
- 424152. Комплект для ведра 20 кг с тележкой, предназначенный для более удобного перемещения оборудования.
Если смазка имеет густую консистенцию и при расходовании образует воздушные полости, исполнение со следящей пластиной может быть предпочтительнее базового комплекта. При необходимости часто перевозить тяжёлое ведро между постами стоит рассмотреть версию с тележкой.
Комплектация
- 404100 — пневматический насос SAMOA Pumpmaster 3, 55:1, для вёдер 12,5–20 кг.
- 418002 — крышка для ведра 20 кг.
- 417001 — следящая пластина.
- 412102 — рукав для консистентной смазки, 2 м × 1/4″.
- 413080 — раздаточный пистолет PG-77/Z с Z-образным шарниром.
- 741602 — ручка для переноски.
Комплект поставляется без компрессора. Пневматические фитинги, регулятор давления, соединительный воздушный рукав и другие принадлежности для подключения подбираются отдельно в соответствии с условиями эксплуатации.
Обслуживание и безопасность
Перед обслуживанием, заменой ведра или отсоединением раздаточных принадлежностей необходимо отключить сжатый воздух и полностью сбросить давление смазки в системе.
Следует регулярно проверять состояние рукава высокого давления, герметичность соединений, работу пистолета и элементов пневматического привода.
Струя смазки под высоким давлением может проникать под кожу и вызывать тяжёлые травмы. Запрещается проверять утечки рукой, направлять наконечник на людей и отсоединять элементы системы под давлением.
Частые вопросы
Входит ли следящая пластина в комплект 424172.710?
Да. По официальной спецификации SAMOA комплект включает следящую пластину 417001. Это ключевое отличие от базового исполнения 424172.
Какое максимальное давление создаёт насос?
Максимальное давление насоса PM3 404100 составляет 550 бар. Оно зависит от давления подаваемого воздуха, а допустимое давление остальных компонентов комплекта необходимо учитывать отдельно.
Какая производительность солидолонагнетателя?
Для насоса 404100 SAMOA указывает подачу 300 г/мин в рабочем режиме и максимальную свободную подачу до 540 г/мин. Реальный расход через раздаточный пистолет зависит от условий эксплуатации.
Нужен ли компрессор?
Да. Насос работает от сжатого воздуха. Рабочий диапазон давления на входе составляет 1,5–10 бар.
Входит ли раздаточный пистолет в комплект?
Да. Поставляется пистолет SAMOA 413080 с Z-образным шарниром и жёсткой трубкой.
Можно ли использовать солидолонагнетатель с ведром другого производителя?
Возможно, если геометрия ведра совместима с крышкой 418002 и следящей пластиной 417001. Перед покупкой рекомендуется проверить внутренний диаметр ёмкости и размеры горловины.
Чем 424172.710 отличается от 424172?
Оба комплекта рассчитаны на вёдра 20 кг и используют насос PM3 55:1. В исполнение 424172.710 дополнительно включена следящая пластина 417001.
Можно ли использовать комплект для смазки NLGI 2?
Насос Pumpmaster 3 рассчитан на работу с консистентной смазкой, в том числе NLGI 2 в соответствующих температурных условиях. Для других классов консистенции необходимо проверить допустимость применения по документации SAMOA.
