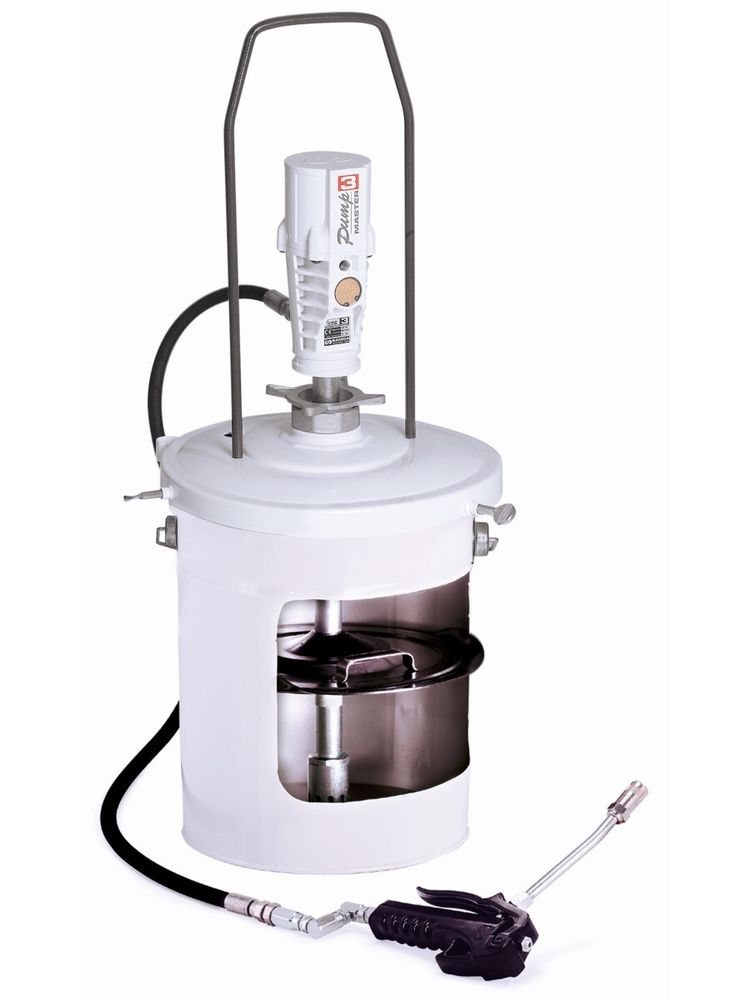

SAMOA 424170.800 — переносной пневматический солидолонагнетатель для ведёр со смазкой 12,5–18 кг. В комплекте насос PumpMaster 3 с отношением давления 55:1, рукав 2 м и пистолет с Z-образным шарниром.
Исполнение .800 включает прижимную тарелку 417001. Она помогает подавать смазку к заборной части насоса по мере опустошения ведра. Ручка позволяет переносить собранный нагнетатель к точкам обслуживания, где есть подключение сжатого воздуха.
Что входит в комплект
- 404100 — насос PM3 55:1. Поршневое исполнение с погружной трубой 410 мм.
- 418013 — крышка ведра. Для установки насосного узла на тару 12,5–18 кг.
- 417001 — прижимная тарелка. Для тары с каталожным диапазоном диаметра 260–298 мм; внутренние размеры и проход горловины проверяют отдельно.
- 741602 — ручка. Для переноски нагнетателя.
- 412102 — напорный рукав. Длина 2 м, внутренний диаметр 1/4″.
- 413080 — пистолет. Для консистентной смазки, с Z-образным шарниром.
Вёдро со смазкой выбирают по фасовке и фактическому диаметру. Готовый набор принадлежностей облегчает сборку переносного поста, но требует проверки используемой тары и воздушного подключения.
Как работает PumpMaster 3
Сжатый воздух приводит в действие пневмодвигатель, который перемещает насосный поршень. Насос забирает смазку через погружную трубу и нагнетает её в рукав. Дальше оператор управляет подачей пистолетом у обслуживаемого узла.
PM3 работает по принципу двойного действия: смазка подаётся при движении поршня в обоих направлениях. Электропитание пневматическому приводу не требуется, но компрессор или пневмомагистраль должны обеспечивать нужный режим воздуха.
Отношение 55:1 означает, что насос повышает давление смазки относительно подаваемого воздуха. Настройка пневмосети влияет на нагрузку рукава, пистолета и обслуживаемой точки, поэтому её выбирают для собранного поста.
Следящая тарелка и замена ведра
Прижимная тарелка располагается внутри ведра и опускается вместе со смазкой. Она помогает уменьшить образование воздушных карманов, из-за которых забор материала может прерываться.
Для тарелки 417001 каталог указывает диапазон диаметра ведра 260–298 мм. Внутренние размеры и проход горловины проверяют отдельно. Одинаковая масса 18 кг на этикетке не гарантирует одинаковых размеров ведра. До заказа проверяют диаметр, горловину и возможность установить крышку с насосом.
При замене тары готовят узел по инструкции: прекращают подачу и снимают давление перед отсоединением принадлежностей. Новое ведро должно соответствовать комплекту, а смазка и заборная часть оставаться чистыми.
Подача смазки
Для насоса 404100 указана подача 300 г/мин при 110 циклах в минуту. Максимальная свободная подача составляет 540 г/мин при 7 бар воздуха на смазке NLGI 2. Это разные условия работы насосного агрегата.
Через рукав и смазываемый узел расход зависит от температуры и консистенции смазки, давления воздуха и сопротивления канала. Для оценки времени обслуживания ориентируются на рабочие условия, а не только на свободную подачу.
Если смазка перестала поступать, проверяют её остаток, поступление воздуха и подключение к пресс-маслёнке. Засорённый узел требует обслуживания; повышение давления без проверки причины не устраняет засорение.
Какая смазка подходит
PM3 предназначен для консистентной смазки до NLGI 2. Класс выбирают вместе с составом, который требует изготовитель обслуживаемой техники. Вязкая смазка на холоде может хуже поступать к заборной части.
При смене продукта учитывают остатки в насосе, рукаве и пистолете. Совпадение NLGI не доказывает совместимость разных загустителей и присадок. Для несовместимых смазок предусматривают отдельное оборудование или согласованный порядок перехода.
Воздух и соединения
Рабочий диапазон воздуха самого насоса — 1,5–10 бар. Давление воздуха для собранного комплекта настраивают с учётом ограничений рукава, пистолета и всех соединений. Верхняя граница диапазона насоса не означает, что комплект можно эксплуатировать при таком давлении воздуха.
Расход воздуха составляет 165 нормальных л/мин при 6 бар, 110 циклах в минуту и смазке NLGI 2 при 20 °C. Эти данные сравнивают с отдачей компрессора при нужном давлении и потреблением других инструментов.
На насосе 404100 вход воздуха и выход смазки имеют внутреннюю резьбу 1/4″ NPSM. При подключении используют подходящие соединения; резьбу NPSM не заменяют BSP только по одинаковому дюймовому обозначению.
Для подготовки воздуха отдельно предусмотрен фильтр-регулятор SAMOA 240500 с соответствующими соединительными фитингами. Он не входит в основной перечень комплектных компонентов.
Рукав и раздаточный пистолет
Рукав 412102 имеет длину 2 м, внутренний диаметр 1/4″ и наружные резьбы 1/4″ BSP на обоих концах. Его рабочее давление — 400 бар. Это характеристика рукава, а не подтверждённое допустимое давление всего нагнетателя.
Двухметровый рукав позволяет работать у машины, расположенной рядом с нагнетателем. Пистолет с Z-образным шарниром помогает менять положение при подключении к точкам смазки, уменьшая перекручивание рукава.
Ручка для переноски удобна при переходе между близкими зонами обслуживания. Если нужен постоянный обход большого участка, заранее оценивают расположение воздушных подключений и возможность переставлять ведро.
Где используется
- СТО и грузовая мастерская. Смазка узлов автомобилей и прицепов из отдельного ведра.
- Ремонтная база спецтехники. Обслуживание шарниров, пальцев и подшипников строительных машин.
- Сельскохозяйственная мастерская. Работа с тракторами и навесными агрегатами при наличии пневмосети.
- Производственная служба ремонта. Переносной пост для периодической подачи совместимой смазки.
Отличие от 424170
У базового 424170 тот же насос 404100, крышка, рукав и пистолет, но в каталожном составе нет прижимной тарелки. В 424170.800 тарелка 417001 включена; суффикс определяет именно это отличие комплектации.
Сам насос 404100 также продаётся отдельно и рассчитан на тару 12,5–20 кг. Для комплекта 424170.800 диапазон тары уже — 12,5–18 кг, поскольку его задают комплектные крышка и тарелка. При выборе ведра ориентируются на весь набор.
Частые вопросы
Нужен ли компрессор?
Да, насос пневматический. При расчёте воздуха учитывают его расход и другие потребители.
Можно ли работать со смазкой NLGI 2?
Да, насос рассчитан на смазки до NLGI 2. Подача зависит также от температуры и сопротивления узла.
Прижимная тарелка входит в .800?
Да, предусмотрена 417001 с каталожным диапазоном диаметра 260–298 мм.
Подойдёт ли комплект к ведру 20 кг?
Комплект 424170.800 рассчитан на 12,5–18 кг. Для другой тары выбирают соответствующие крышку, тарелку и точный комплект.
Какой длины рукав?
2 м, внутренний диаметр 1/4″. Пистолет имеет Z-образный шарнир.
Входит ли фильтр-регулятор?
Он предусмотрен как отдельно выбираемая принадлежность; в основном составе перечислены насос, крышка, тарелка, ручка, рукав и пистолет.
Сколько воздуха потребляет насос?
165 нормальных л/мин при 6 бар, 110 циклах в минуту и смазке NLGI 2 при 20 °C.
Чем .800 отличается от базового комплекта?
В .800 включена прижимная тарелка. У базового 424170 в перечне комплектации её нет.
