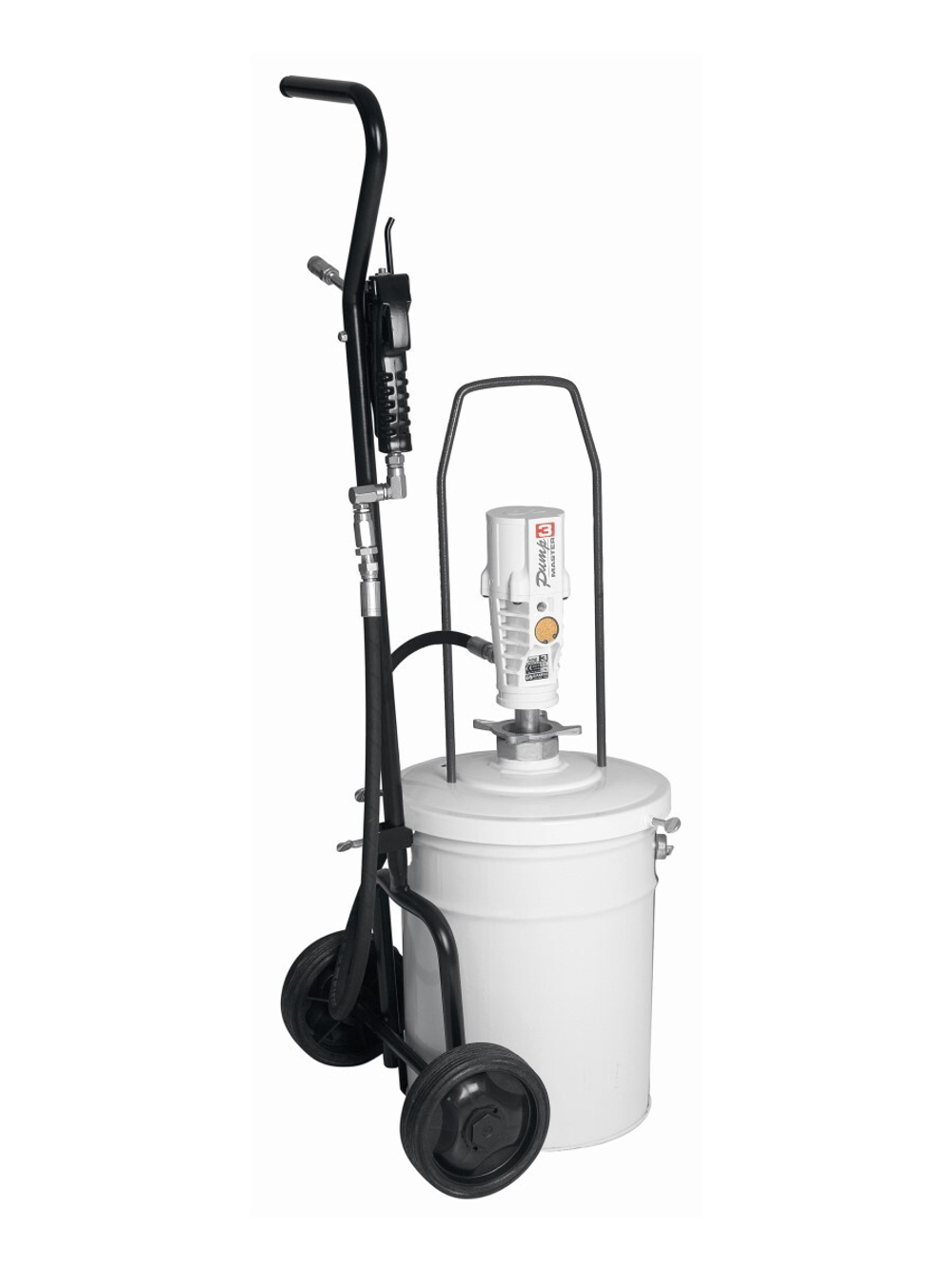

SAMOA 424150 — мобильный пневматический солидолонагнетатель для подачи консистентной смазки из тары 12, 5–18 кг. В комплект входят насос PumpMaster 3 404100 с отношением давления 55:1, крышка, тележка, рукав длиной 2 м и смазочный пистолет с Z-шарниром.
Комплект предназначен для обслуживания техники на ремонтном посту: установку подвозят к машине, подключают к сжатому воздуху и подают смазку через пистолет к пресс-маслёнкам. Такой пост удобен, когда точки смазки расположены на разных машинах, а каждый раз переносить бочку и насос отдельно неудобно.
Особенности конструкции
- Насос PM3 55:1. Пневматический привод создаёт высокое давление для подачи консистентной смазки.
- Короткая погружная труба. Насос 404100 имеет заборную трубу длиной 410 мм; комплект 424150 рассчитан на тару 12, 5–18 кг.
- Крышка 418013. Удерживает насос над совместимой ёмкостью со смазкой.
- Рукав 2 м × 1/4″. Позволяет работать пистолетом рядом с установкой.
- Пистолет 413080 с Z-шарниром. Оператор управляет выдачей, а шарнир облегчает изменение положения пистолета относительно рукава.
- Тележка 430000 и ручка 741602. Предусмотрены для размещения и перемещения установки.
Как работает насос PM3
Сжатый воздух приводит пневмодвигатель, который перемещает поршень насосной части. Смазка поступает через погружную трубу и направляется в напорный рукав. Оператор открывает раздаточный пистолет и выдаёт смазку в обслуживаемый узел.
PM3 — насос двойного действия: подача происходит при движении поршня в обоих направлениях. Это помогает поддерживать выдачу при последовательном обслуживании точек смазки.
Отношение 55:1 показывает усиление давления относительно воздуха на приводе. Например, при 6 бар воздуха расчётное давление при остановленной подаче составляет около 330 бар. При выдаче давление и расход зависят от сопротивления смазочной линии и узла.
Подача смазки и давление
Для насоса 404100 SAMOA указывает подачу 300 г/мин при 110 циклах в минуту. Максимальная свободная подача — 540 г/мин, измеренная на смазке NLGI 2 при давлении воздуха 7 бар. Свободная подача относится к выходу насоса без нагрузки и не означает такой же расход через пистолет и пресс-маслёнку.
На практике скорость выдачи меняется с температурой и консистенцией смазки, длиной рукава и сопротивлением канала. Если нужен длинный рукав, его подбирают вместе с насосом: холодная густая смазка проходит по длинной линии медленнее.
Максимальное давление самого PM3 — 550 бар. Для собранной установки допустимое давление определяется также рукавом, пистолетом и соединениями. Регулятор воздуха настраивают так, чтобы не превышать ограничения ни одного подключённого компонента.
Подключение к пневмосети
Рабочий диапазон воздуха для насоса PM3 — 1, 5–10 бар. Вход воздуха имеет внутреннюю резьбу 1/4″ NPSM. Ответное соединение подбирают по этому стандарту; BSP и NPSM не следует считать одинаковыми только из-за размера 1/4″.
При давлении воздуха 6 бар, работе на NLGI 2 при 20 °C и частоте 110 циклов в минуту в каталоге указан расход воздуха 165 нормальных л/мин. Этот показатель помогает выбрать компрессор и проверить доступный расход пневмосети. Компрессор должен обеспечивать расход при нужном давлении на входе насоса.
Фильтр и регулятор воздуха являются дополнительными принадлежностями. Они позволяют подготовить подвод воздуха и настроить давление перед началом обслуживания.
Установка на тару со смазкой
424150 рассчитан на ёмкости 12, 5–18 кг. Перед заказом сравните размеры крышки и ведра: одинаковая масса смазки не гарантирует одинаковый диаметр тары.
Прижимной диск в стандартную комплектацию 424150 не входит. Для ведёр 12, 5–18 кг SAMOA предлагает отдельный диск 417001 с каталожным диапазоном диаметра тары 260–298 мм. Фактические размеры ведра проверяют перед подбором. Диск перемещается вместе с уровнем смазки и помогает подавать её к заборной части насоса, уменьшая вероятность попадания воздуха.
Ёмкость с насосом размещают на тележке, а рукав направляют к рабочей зоне без натяжения. Если двух метров недостаточно, заранее согласуйте другой рукав и его допустимое давление.
Смазка и подготовка к работе
Насос PM3 предназначен для консистентной смазки до NLGI 2. Для выбора важны также состав и температура конкретного продукта. Зимняя смазка подбирается по требованиям обслуживаемой техники и её свойствам при минимальной температуре.
Для моторного масла, дизельного топлива или воды нужен насос соответствующего назначения. 424150 выбирают именно для смазочного поста.
Подготовку к работе и обслуживание выполняют по руководству насосного агрегата PM3.
Где используется
- Ремонт грузового транспорта. Смазывание шарниров, пальцев и других узлов через пресс-маслёнки на посту обслуживания.
- Строительная и сельскохозяйственная техника. Подача смазки при обслуживании погрузчиков, тракторов и навесного оборудования.
- Производственные мастерские. Перемещение установки между машинами, когда отдельная стационарная смазочная линия к каждому месту не нужна.
Отличие от комплекта 424152

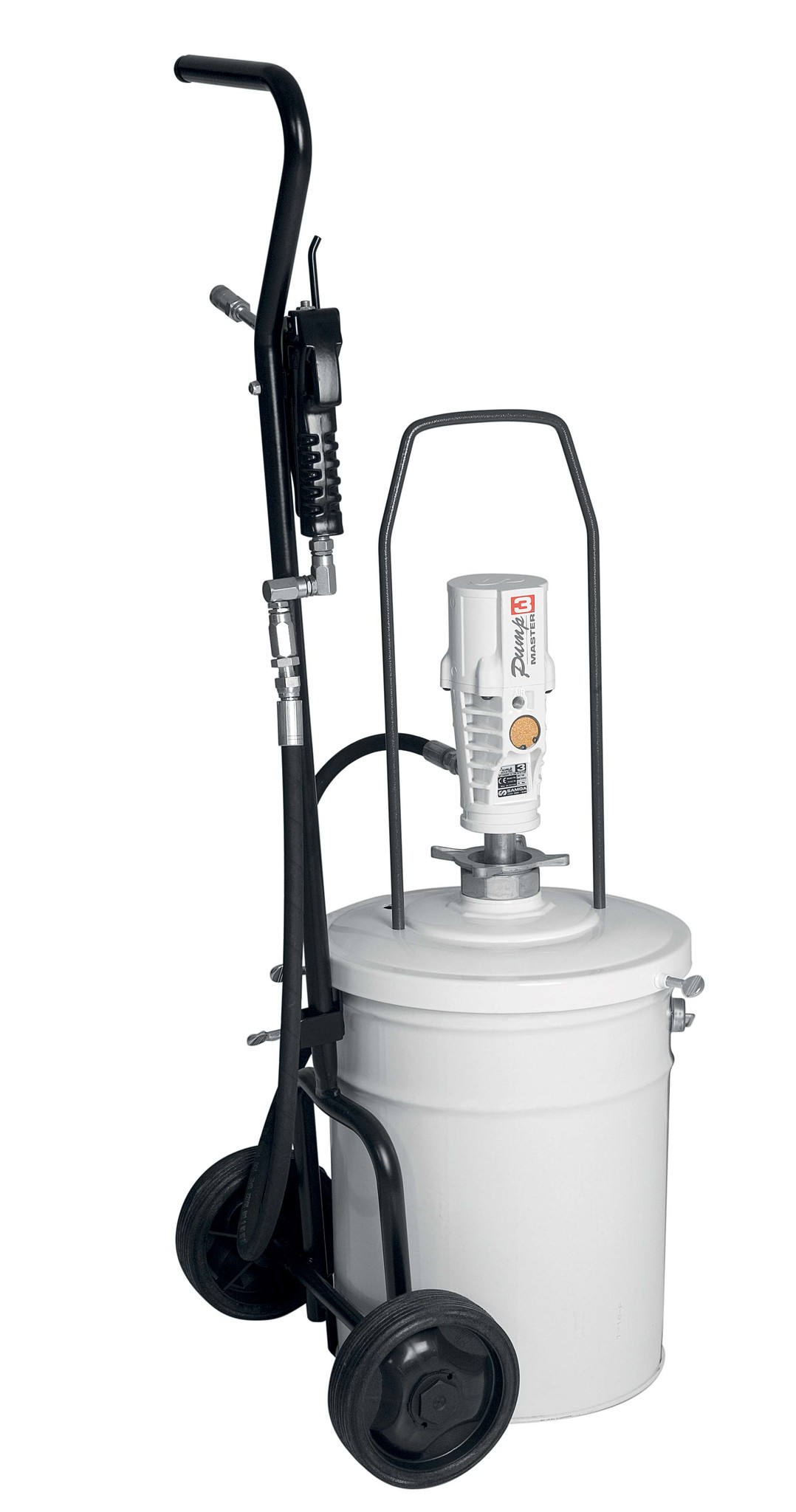

В 424150 установлена крышка 418013 для тары 12, 5–18 кг. Комплект 424152 рассчитан на тару 20 кг и оснащён крышкой 418002. Насос 404100, рукав 2 м × 1/4″, пистолет 413080 и тележка 430000 в этих двух строках каталога одинаковые.
Насос 404100 отдельно подходит для тары 12, 5–20 кг, но диапазон насоса не расширяет совместимость комплектной крышки 424150. Если используется ведро 20 кг, выбирайте комплект с соответствующей крышкой.
Комплектация
- Насос SAMOA PumpMaster 3 404100.
- Крышка 418013.
- Ручка для переноски 741602.
- Напорный рукав 412102: 2 м × 1/4″.
- Раздаточный пистолет 413080 с Z-шарниром.
- Тележка 430000.
Прижимной диск, фильтр-регулятор воздуха и счётчик смазки подбираются отдельно. Это позволяет дополнить базовый комплект принадлежностями под тару и способ учёта конкретного предприятия.
Частые вопросы
Подойдёт ли 424150 для ведра 20 кг?
Стандартное исполнение рассчитано на 12, 5–18 кг. Для ведра 20 кг предусмотрен комплект 424152 с другой крышкой.
Есть ли прижимной диск в комплекте?
Нет. Для тары 12, 5–18 кг отдельно выбирают диск 417001, сверяя фактические размеры ведра; каталожный диапазон диаметра тары — 260–298 мм.
Можно ли работать со смазкой NLGI 2?
Да, насос PM3 рассчитан на смазку до NLGI 2. При работе на холоде учитывайте изменение её свойств и возможное снижение подачи.
Какой компрессор нужен для установки?
Он должен обеспечивать давление и расход воздуха выбранного режима PM3. Каталожный ориентир — 165 нормальных л/мин при 6 бар и 110 циклах в минуту на NLGI 2 при 20 °C.
550 бар — допустимое давление всего комплекта?
Это предел насоса. Для работы учитывают также допустимое давление рукава, пистолета и соединений, а затем настраивают регулятор воздуха.
Можно ли удлинить рукав?
Можно подобрать другой совместимый рукав, рассчитанный на давление смазочной линии. Его длина влияет на подачу, особенно при холодной смазке.
Ведётся ли учёт выданной смазки?
В стандартной поставке счётчика нет. Если нужен учёт, отдельно подбирают измерительный узел для консистентной смазки.
Нужна ли электросеть для насоса?
Нет. PM3 приводится сжатым воздухом; подключение к компрессору или пневмосети обязательно.
