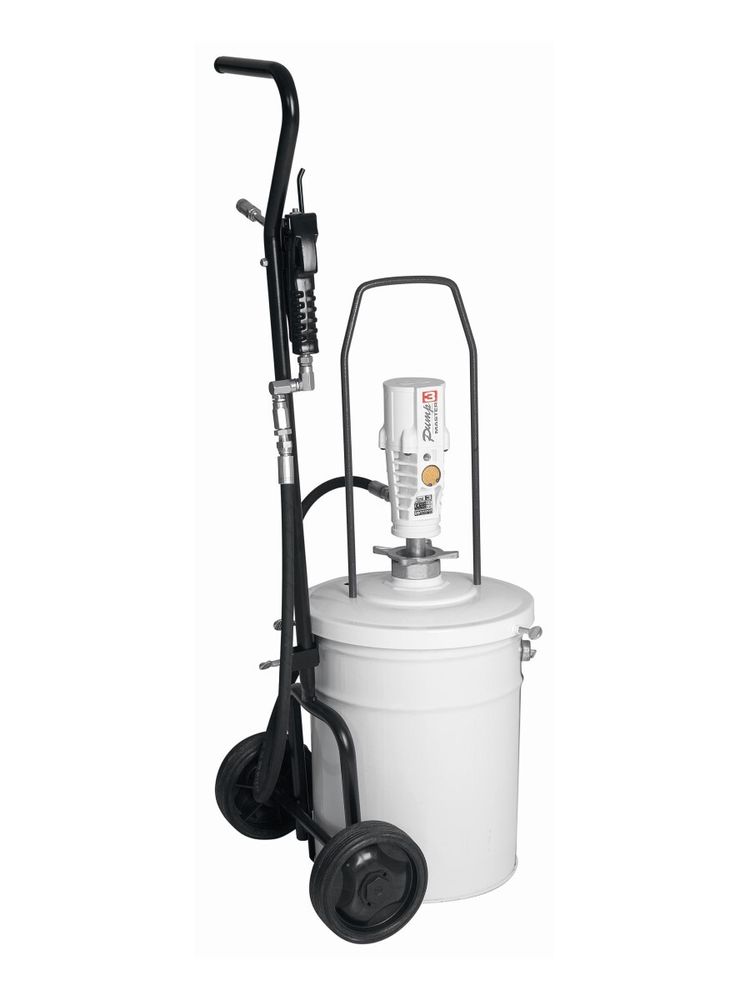

SAMOA PumpMaster 3 (424152) — передвижной пневматический солидолонагнетатель для подачи консистентной смазки из заводских вёдер вместимостью 20 кг. Комплект предназначен для обслуживания пресс-маслёнок, пальцев, втулок, шарниров и подшипников автомобилей, строительной, сельскохозяйственной и промышленной техники.
В состав входят пневматический насос PM3 404100 с передаточным отношением 55:1, двухколёсная тележка 430000, крышка для ведра, раздаточный рукав длиной 2 м и пистолет PG-77/Z с жёстким наконечником и Z-образным поворотным соединением.
Передвижной пост смазки
Тележка позволяет перемещать ведро со смазкой и установленным насосом между рабочими местами. Это удобно при обслуживании нескольких автомобилей, грузовиков или единиц спецтехники в пределах ремонтной зоны.
В отличие от переносного комплекта, ведро не требуется поднимать при каждом перемещении. Двухколёсная тележка SAMOA 430000 имеет трубчатую раму и предназначена для совместимой тары вместимостью 20–50 кг.
После перемещения оборудование размещают рядом с обслуживаемым узлом и подключают к источнику сжатого воздуха. Оператор управляет подачей смазки с помощью раздаточного пистолета.
Пневматический насос PumpMaster 3
Основной элемент комплекта — SAMOA 404100, поршневой насос двойного действия с передаточным отношением 55:1. Он предназначен для подачи консистентной смазки под высоким давлением.
Насос оснащён заборным механизмом Chop-Check, способствующим поступлению густой смазки в насосную камеру. Длина погружной трубы составляет 410 мм.
Для насоса PM3 производитель указывает подачу 300 г/мин при приблизительно 110 циклах в минуту и максимальную свободную подачу до 540 г/мин. Эти характеристики получены в определённых условиях испытания и не означают такую же скорость подачи через любую пресс-маслёнку.
Фактическая производительность зависит от консистенции смазки, температуры, давления воздуха и сопротивления обслуживаемого узла.
Давление и безопасность системы
Передаточное отношение 55:1 позволяет насосу развивать высокое давление смазки при подаче сжатого воздуха. Максимальное выходное давление отдельного насоса 404100 составляет 550 бар.
Важно: допустимое давление готового комплекта ограничивается характеристиками его компонентов. Штатный рукав SAMOA 412102 рассчитан на рабочее давление 400 бар, а пистолет 413080 — на 500 бар. Поэтому 550 бар нельзя считать разрешённым рабочим давлением всей сборки.
При эксплуатации необходимо использовать регулятор давления воздуха и соблюдать ограничения руководства SAMOA. Давление следует выбирать с учётом рукава, пистолета, соединений и обслуживаемого оборудования.
Перед отсоединением рукавов, заменой ведра или обслуживанием насоса необходимо отключить сжатый воздух и сбросить остаточное давление. Нельзя проверять утечки смазки под высоким давлением рукой.
Пистолет с Z-образным шарниром
В комплект входит раздаточный пистолет SAMOA PG-77/Z 413080 с жёсткой выпускной трубкой, трёхлепестковой смазочной муфтой и Z-образным поворотным соединением.
Шарнир позволяет изменять положение пистолета относительно рукава, уменьшая его перекручивание. Это особенно удобно при обслуживании пресс-маслёнок, доступ к которым ограничен деталями ходовой части и другими элементами машины.
Подача смазки управляется вручную. Встроенного счётчика или автоматического дозирования в стандартном комплекте нет.
Совместимость с вёдрами 20 кг
Штатная крышка SAMOA 418002 рассчитана на наружный диаметр ведра от 285 до 330 мм и имеет монтажное отверстие с резьбой 2″ BSP.
Перед покупкой необходимо проверить не только массу смазки в ведре, но и фактический диаметр, высоту тары и конструкцию её верхнего края.
Следящая пластина в комплект 424152 не входит. При необходимости её выбирают отдельно по размерам используемой ёмкости. Например, пластина SAMOA 417005 рассчитана на наружный диаметр тары 300–340 мм.
Следящая пластина перемещается вслед за уровнем смазки, помогает уменьшить образование воздушных полостей и улучшает поступление материала к заборной части насоса.
Где используется
- Грузовые автопарки: обслуживание тягачей, прицепов, автобусов и грузовых автомобилей.
- Строительные предприятия: смазка пальцев, втулок и шарниров экскаваторов, погрузчиков и бульдозеров.
- Сельскохозяйственные мастерские: обслуживание тракторов, комбайнов и навесного оборудования.
- Промышленные предприятия: подача консистентной смазки в обслуживаемые узлы оборудования.
- Ремонтные участки: организация мобильного поста смазки без постоянной прокладки трубопроводов.
Комплектация
Заводское исполнение SAMOA 424152 включает:
- 404100: пневматический насос PumpMaster 3, 55:1.
- 418002: крышка для ведра 20 кг, наружный диаметр тары 285–330 мм.
- 412102: раздаточный рукав для смазки длиной 2 м, внутренний диаметр 1/4″.
- 413080: раздаточный пистолет PG-77/Z с жёстким наконечником и Z-шарниром.
- 430000: двухколёсная тележка для тары 20–50 кг.
- 741602: переносная рукоятка для крышки.
Ведро со смазкой, следящая пластина, компрессор и оборудование подготовки сжатого воздуха в стандартную поставку не входят.
Отличие от SAMOA 424172
SAMOA выпускает два комплекта PumpMaster 3 для вёдер 20 кг с одинаковой насосной частью и раздаточным оборудованием.
- 424152: передвижной комплект с двухколёсной тележкой 430000.

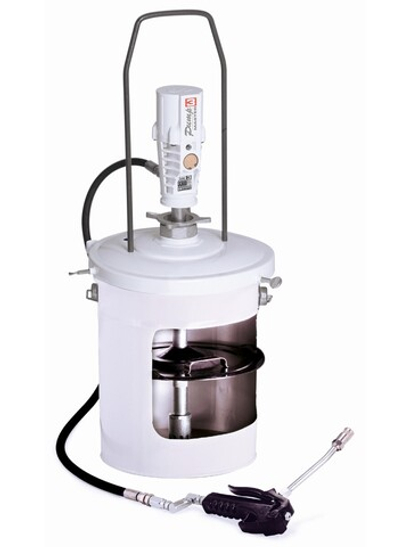

- 424172: переносное исполнение без тележки.
Производительность и передаточное отношение насосов одинаковы. Разница заключается в удобстве перемещения оборудования, а не в давлении или скорости подачи смазки.
Если оборудование используется на одном рабочем месте или переносится редко, можно выбрать SAMOA 424172 без тележки.
Частые вопросы
Нужен ли компрессор?
Да. Насос работает от сжатого воздуха. Рабочий диапазон давления воздуха для насосной части составляет 1,5–10 бар, но настройка готовой системы должна учитывать ограничение давления комплектного рукава.
Можно ли работать со смазкой NLGI 2?
Да. Производитель приводит характеристики насосной части для консистентной смазки NLGI 2. При низкой температуре фактическая подача может снижаться.
Какое рабочее давление у солидолонагнетателя?
Насосная часть способна развивать до 550 бар. Однако штатный рукав рассчитан на 400 бар, поэтому при эксплуатации всего комплекта необходимо соблюдать более низкое ограничение.
Входит ли тележка?
Да. Комплект 424152 включает двухколёсную тележку SAMOA 430000.
Подойдёт ли любое ведро 20 кг?
Не обязательно. Штатная крышка рассчитана на наружный диаметр 285–330 мм. Размеры конкретной ёмкости необходимо проверить.
Есть ли в комплекте следящая пластина?
Нет. Её подбирают отдельно по размеру ведра.
Можно ли установить другой пистолет?
Да, при условии совместимости присоединений, рабочего давления и характеристик раздачи. Замену необходимо выполнять согласно инструкции производителя.
Чем 424152 отличается от 424172?
Наличием двухколёсной тележки. Насос, крышка, рукав и пистолет у этих комплектов одинаковые.
