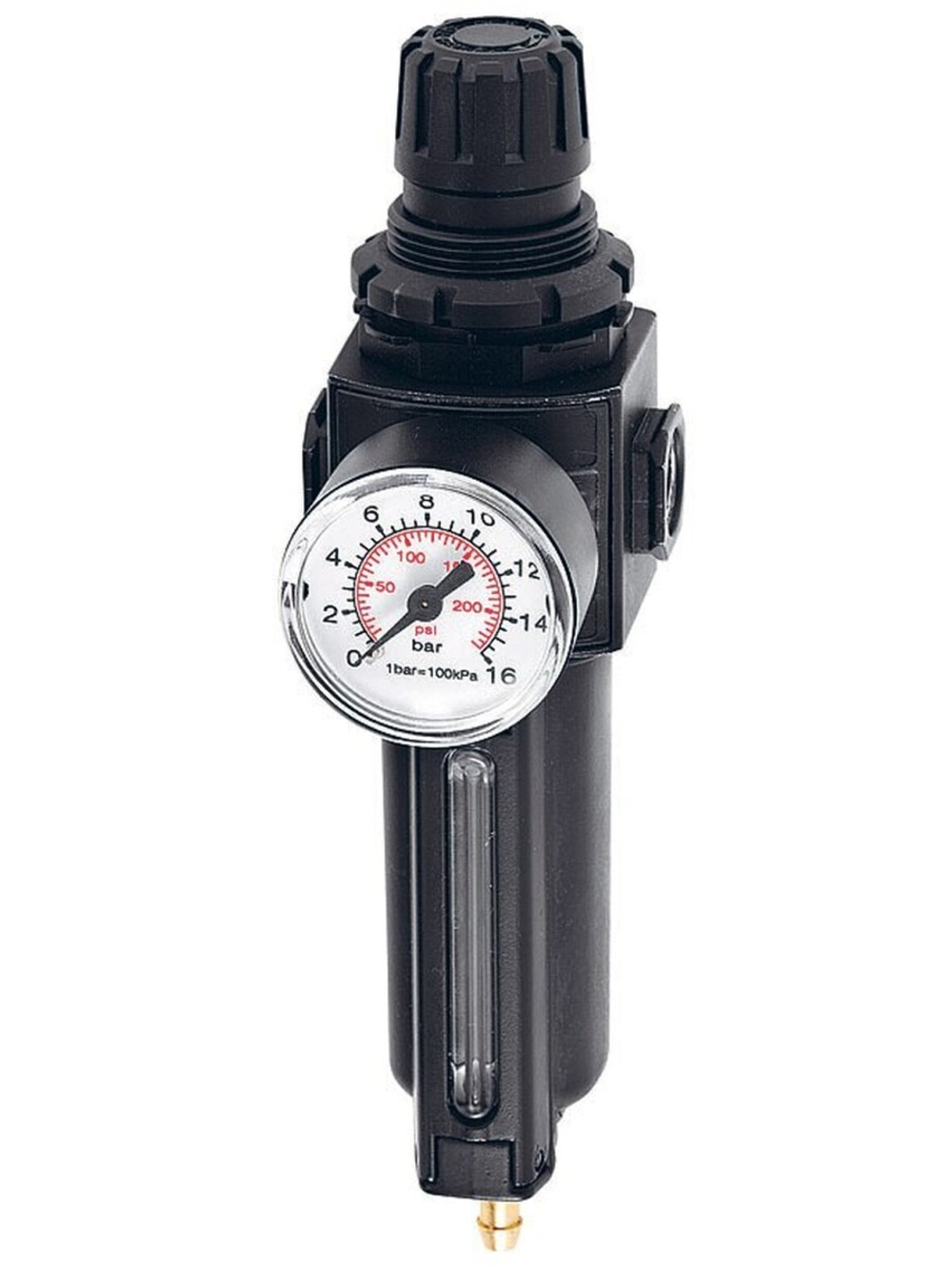

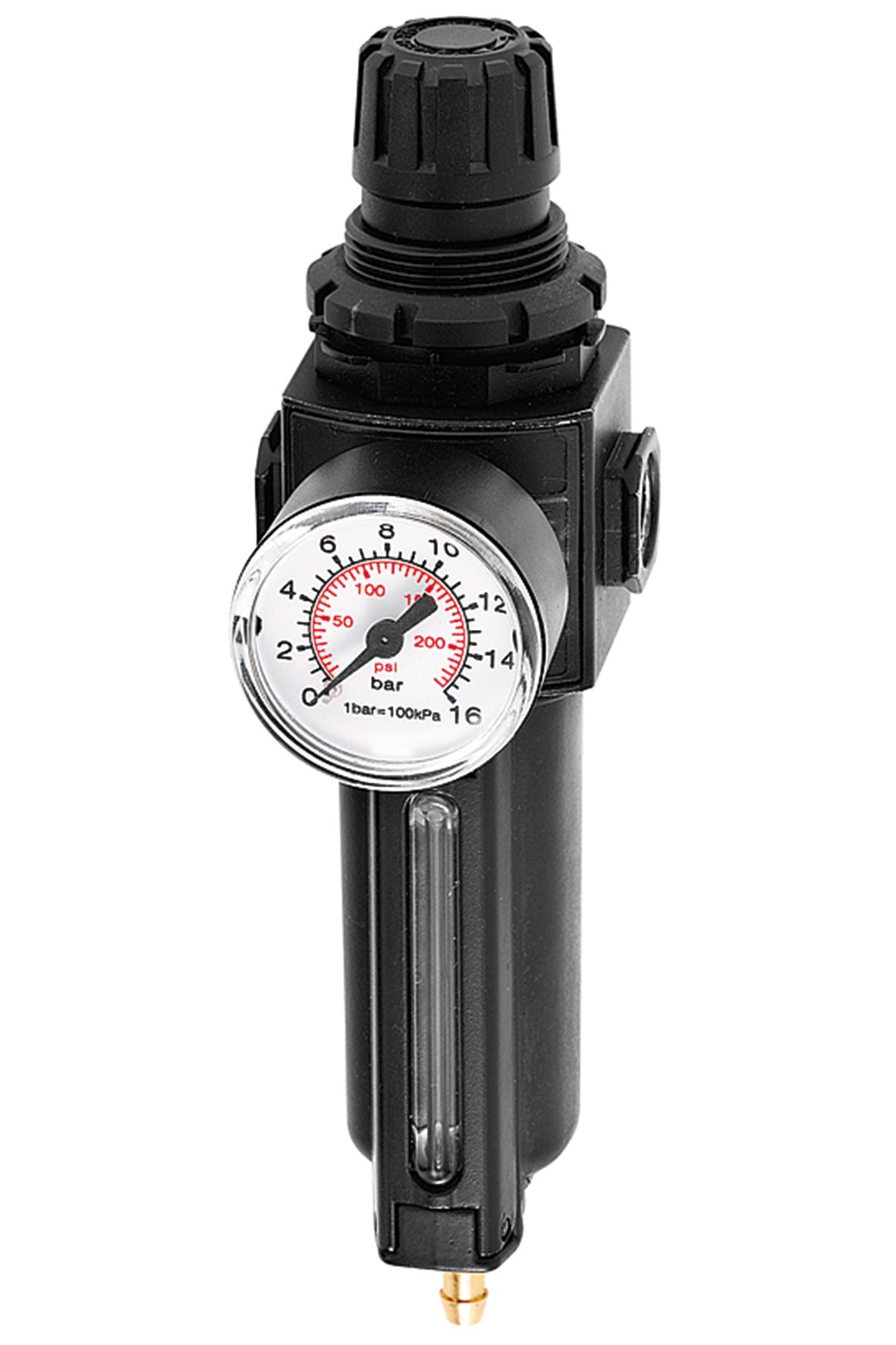

Фильтр-регулятор SAMOA 240500, 0–12 бар, 1/4″ BSP (внутренняя резьба)

SAMOA 240500 — комбинированный фильтр-регулятор сжатого воздуха для пневматической линии. Он объединяет отделение загрязнений и влаги с настройкой давления перед насосом или другим подходящим оборудованием.

Диапазон регулирования — 0–12 бар, максимальное рабочее давление — 12 бар. Вход и выход имеют внутреннюю резьбу 1/4″ BSP. Устройство ставят перед потребителем, чтобы подготовить воздух и выбрать нужное давление подачи.

Фильтрация воздуха

Сжатый воздух может содержать грязь и влагу, которые попадают к клапанам и пневмодвигателю. Фильтр предназначен для их отделения и помогает уменьшить загрязнение подключённого оборудования.

Собранный конденсат удаляют через предусмотренный полуавтоматический слив. Подготовка воздуха требует внимания в эксплуатации: фильтр не заменяет контроль состояния воздушной линии и выполнение обслуживания по инструкции.

Регулировка давления

Регулятор позволяет задать давление, необходимое конкретному потребителю. При работе с пневматическим насосом оно влияет на давление выдаваемой жидкости через отношение давления самого насоса.

Настройку выбирают по руководству подключённого оборудования. Предел 12 бар относится к фильтру-регулятору и не разрешает подать такое давление на любой инструмент или насос.

Подключение и выбор размера

К портам с внутренней резьбой 1/4″ BSP подбирают соответствующие наружные фитинги. До монтажа проверяют давление питающей сети, соединения оборудования и требуемый расход воздуха.

Если потребитель требует большой поток, размер соединений и сопротивление узла подготовки воздуха должны соответствовать его потреблению. Переходники помогают состыковать резьбу, но не устраняют ограничение проходного сечения небольшого узла.

Для размещения на стене в каталоге предусмотрен отдельный кронштейн 249004 для устройств подготовки воздуха 1/4″. Его рассматривают при необходимости закрепить узел рядом с насосом или рабочим постом.

Отличие от узла с лубрикатором

240500 включает фильтр и регулятор. Маслораспылителя в нём нет. Комбинированный 240000 той же группы дополнительно имеет лубрикатор для подачи масляного тумана.

Наличие лубрикатора выбирают по требованиям насоса или пневмоинструмента. Воздушное оборудование с разными требованиями к смазке нельзя комплектовать одинаковым узлом только по размеру резьбы.

Где используется

Фильтр-регулятор подходит для подготовки воздуха на сервисном участке и в подходящих пневматических масло- и смазкораздаточных постах. Он удобен, когда очистку и настройку давления нужно разместить в одном компактном узле перед потребителем.

Частые вопросы

Нужно ли добавлять в 240500 масло?
Это фильтр-регулятор без лубрикатора. Если оборудованию нужна смазка воздуха, подбирают отдельное устройство или соответствующий комбинированный узел.

Можно ли подключить его к сети выше 12 бар?
Максимальное рабочее давление — 12 бар. Для более высокого входного давления требуется подходящее оборудование.

Какая резьба на входе и выходе?
1/4″ BSP с внутренней резьбой на обоих портах.

Чем 240500 отличается от 240000?
240500 очищает воздух и регулирует давление. 240000 дополнительно включает лубрикатор.
