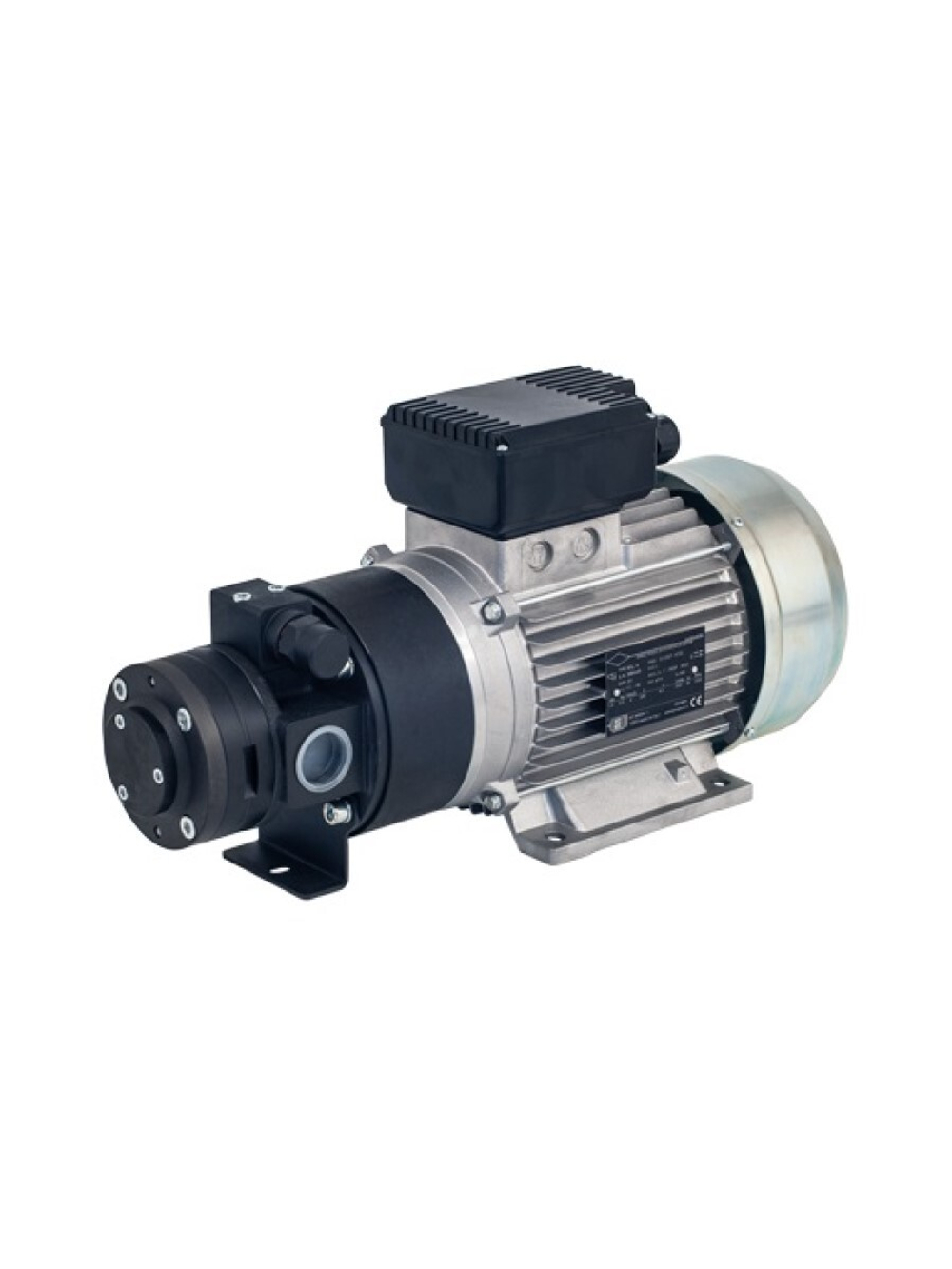

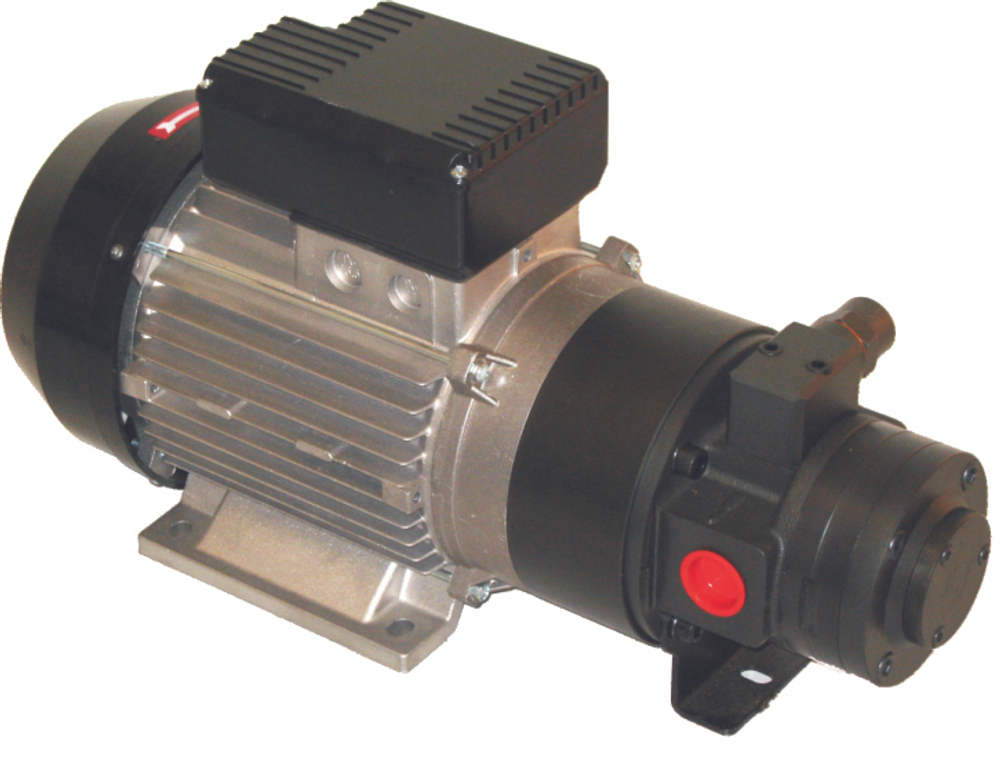

Flexbimec 6135 — самовсасывающий электрический шестерёнчатый насос для перекачки масла с питанием 230 В, 50 Гц. Максимальная подача при свободном выходе — 30 л/мин. Встроенный перепускной клапан настроен на 28 бар.
Насос предназначен для масляных раздаточных установок со средними и протяжёнными линиями, в том числе с несколькими точками выдачи. Его используют в сервисной зоне, ремонтной мастерской и на предприятии, где масло подают из общей ёмкости к пистолетам или другому оборудованию.
Особенности конструкции
- Шестерёнчатый механизм создаёт поток масла для распределительной линии.
- Самовсасывающее исполнение предназначено для забора масла из ёмкости по всасывающему участку.
- Перепускной клапан с настройкой 28 бар предусмотрен в насосе.
- Электродвигатель 2,2 кВт работает от однофазного питания 230 В, 50 Гц.
- Внутренние порты 1″ BSP используются для подключения масла на входе и выходе.
Как масло поступает к посту выдачи
Электродвигатель приводит шестерни насосного механизма. Насос забирает масло из резервуара и направляет его в напорный трубопровод или рукав. На конце линии оператор управляет наливом через раздаточное оборудование.
Такую схему удобно использовать, когда резервуар находится отдельно от рабочих постов. При проектировании определяют расстояние до точки выдачи и число потребителей, которые могут работать одновременно. От этого зависят требуемая подача и сопротивление распределительной линии.
Подача по длинной линии
30 л/мин — максимальная подача при свободном выходе. Она не означает, что на удалённом пистолете одновременно будут получены 30 л/мин и давление 28 бар. Через подключённую линию фактический расход определяется характеристикой насоса и её сопротивлением.
Для расчёта нужны вязкость масла при рабочей температуре, длина трубопровода, его проходное сечение, катушки, фильтры и раздаточная арматура. Густое холодное масло труднее проходит по узким участкам. Если несколько пистолетов открываются одновременно, требуемая общая подача увеличивается.
При замене старого насоса полезно сообщить, какая скорость выдачи была на ближайшем и самом удалённом постах. Это помогает оценить задачу всей линии и выбрать подходящее насосное оборудование.
Перепускной клапан 28 бар
Клапан обеспечивает перепуск масла при росте давления на выходе. Его настройку учитывают при комплектации рукавов, соединений, пистолетов и измерителей. Допустимое давление каждого из них должно соответствовать выбранному режиму подачи.
Перепускной клапан не выполняет электрическое отключение двигателя. Для автоматического запуска и остановки насоса предусматривают подходящую систему управления. Если задача требует включения по открытию пистолета, эту функцию согласуют при подборе установки.
Подключение к сети 230 В
Для Flexbimec 6135 указаны мощность 2,2 кВт и ток 14,6 А. Электрическое подключение и защиту питания подбирают под двигатель и условия размещения. Перед заказом проверьте наличие подходящей однофазной сети на месте установки.
Кабель с вилкой в поставку не входит. Его необходимо предусмотреть при комплектации подключения. Использование подходящего кабеля и схемы управления определяют по документации насоса и требованиям электрической установки.
Всасывающая и напорная линии
Вход и выход имеют внутреннюю резьбу 1″ BSP. Всасывающий участок должен подходить для масла и быть герметичным: подсос воздуха затрудняет поступление жидкости в насос. При подборе учитывают положение резервуара и условия первого пуска.
Самовсасывание не означает, что насос разрешено запускать всухую без подготовки. Порядок первого включения и заполнения проверяют по инструкции. Для монтажа также предусматривают доступ к соединениям и обслуживаемым деталям.
Напорные рукава и арматуру выбирают для масла и предусмотренного давления. Счётчик или фильтр добавляют по задаче выдачи; их проходное сечение и диапазон расхода должны подходить к распределительной линии.
Где используется
- Автосервис: подача масла из общей ёмкости к постам обслуживания автомобилей.
- Ремонтная база автопарка: оснащение масляной раздаточной линии с отдельными пистолетами.
- Промышленное предприятие: перемещение совместимого масла к оборудованию или участку обслуживания.
- Мастерская хозяйства: раздача масла для обслуживания техники от стационарной ёмкости.
Исполнение на 400 В
Для объекта с трёхфазной сетью предусмотрена отдельная модель Flexbimec 6149 на 400 В. Выбор делают по питанию и требуемой характеристике конкретного насоса.
6135 выбирают для однофазной сети 230 В. При заказе указывайте точный артикул: питание соседней модели нельзя переносить на этот насос по общему назначению для масла.
Комплектация
6135 — отдельный электрический насос для масла со встроенным перепускным клапаном. Кабель и вилка не входят в поставку. Рукава, раздаточная арматура и система электрического управления подбираются для будущей установки.
Частые вопросы
Можно ли подключить насос к сети 220–230 В?
Номинальное питание 6135 — 230 В, 50 Гц. Допустимые условия сети и схему подключения проверяют по документации двигателя.
Входит ли кабель питания?
Нет, кабель и вилку нужно предусмотреть отдельно при подключении.
Выключится ли насос при закрытии пистолета?
Для автоматического отключения требуется отдельное управление. Встроенный перепускной клапан не заменяет электрическую систему остановки.
Будут ли 30 л/мин на дальнем посту?
Это значение при свободном выходе. Для удалённого поста расход оценивают с учётом вязкости масла и сопротивления всей подключённой линии.
Подойдёт ли насос для нескольких пистолетов?
Такое применение предусмотрено назначением модели. Нужно рассчитать общую подачу при одновременной работе и давление на каждом посту.
Можно ли использовать его для дизельного топлива?
6135 относится к насосам для масла. Для топлива нужен насос с подтверждённым назначением под нужную жидкость.
Самовсасывание позволяет запуск без подготовки?
Порядок первого пуска определяет инструкция. Само обозначение самовсасывания не подтверждает допустимость сухого запуска.
