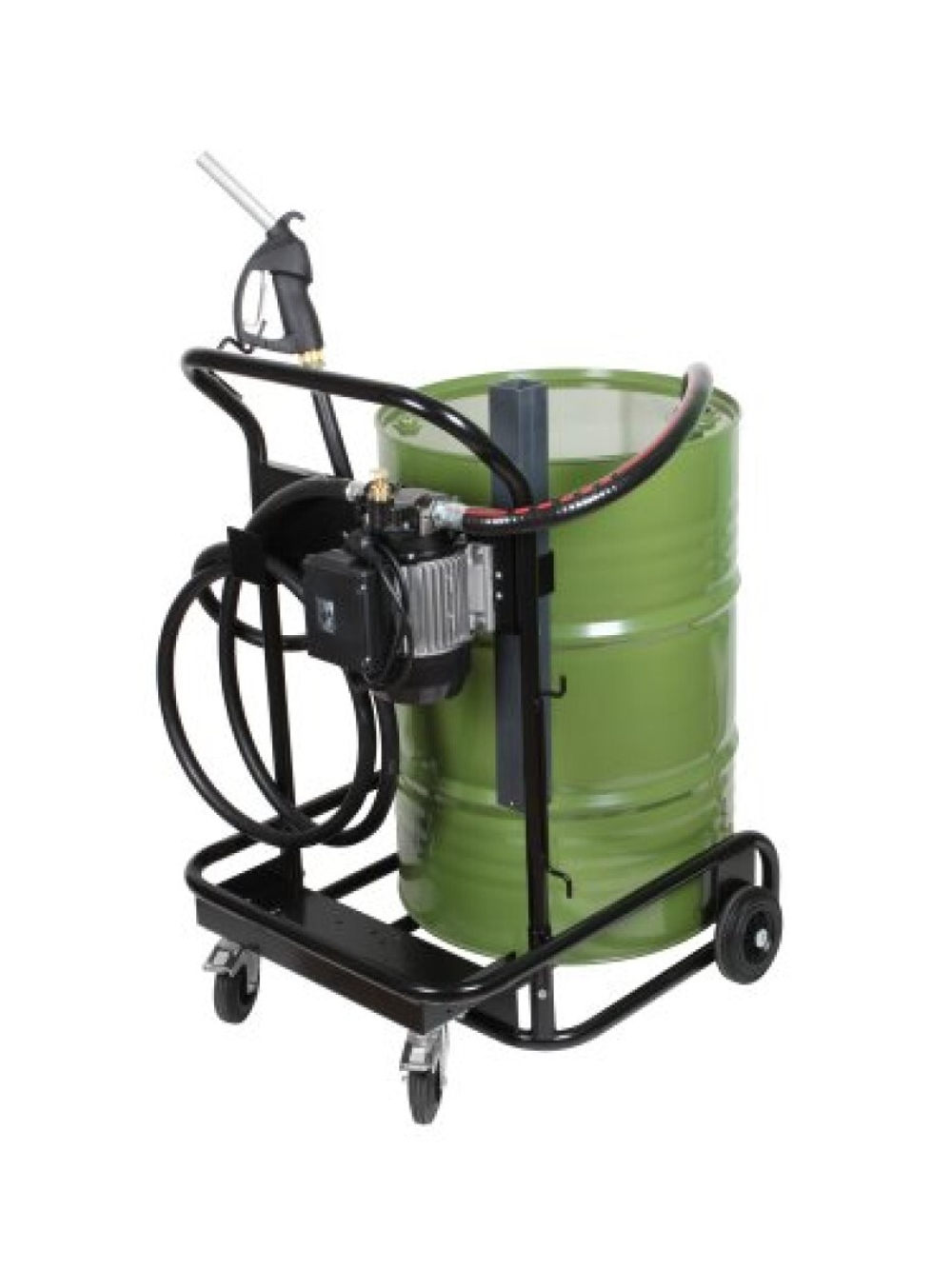

PIUSI VISCOTROLL 70 (000263100) — передвижной электрический маслораздатчик с насосом VISCOMAT 70M и ручным пистолетом SELF3000. Исполнение рассчитано на питание 230 В, 50 Гц, подачу до 25 л/мин и масло вязкостью до 500 сСт.
Оборудование размещено на тележке: раздаточный узел можно подвести к обслуживаемой машине или рабочему месту. Это удобно в мастерской, где масло выдаётся на нескольких постах и нет необходимости строить отдельную стационарную линию к каждому из них.
Устройство передвижного маслораздатчика
- VISCOMAT 70M. Лопастной электрический насос забирает масло из бочки и подаёт его в раздаточную линию.
- Тележка. Позволяет разместить бочку с оборудованием и менять рабочее место.
- SELF3000. Ручной пистолет управляет выдачей непосредственно у заливной горловины.
- Рукав 4 м. Отделяет место размещения тележки от точки заполнения.
- Всасывающая линия с донным клапаном. Предусмотрена для забора масла из тары.
- Версия без расходомера. Подходит для задач, где отдельный местный учёт литров не нужен.
Как масло проходит через установку
Насос получает масло по всасывающей линии и направляет его в напорный рукав. Оператор открывает SELF3000 и направляет струю в приёмную ёмкость или агрегат. Подача создаётся электродвигателем, поэтому скорость работы не зависит от движений ручного рычага.
Донный клапан ограничивает обратное течение масла через всасывающий узел после остановки. Это часть организации забора, а не измерительное или дозирующее устройство.
Масло из бочки прямо к месту обслуживания
Лопастной насос VISCOMAT 70M предназначен для перекачки масел сравнительно невысокой вязкости. SELF3000 позволяет вручную открывать и прекращать выдачу. Раздаточный рукав длиной 4 м помогает дотянуться от тележки до заливного отверстия без перестановки всего узла вплотную к машине.
Для работы требуется электропитание. Компрессор не нужен, но свободное перемещение тележки ограничено расположением розетки и допустимой схемой подключения. Это стоит учесть, если посты находятся далеко друг от друга.
Как выбрать по вязкости масла
Предел 500 сСт относится к фактической вязкости жидкости, которая поступает в насос. У масла она меняется с температурой: холодный продукт может перекачиваться заметно медленнее, чем тот же сорт в тёплой мастерской.
При подборе сообщите марку масла и его рабочую температуру. Если продукт гуще допустимого, более длинный рукав или мощная розетка проблему не решат — нужен насос для соответствующей вязкости.
Производительность готового раздатчика
До 25 л/мин — максимальная заявленная подача. Реальная скорость выдачи зависит от масла, температуры, высоты забора и сопротивления линии. Этот параметр полезен для оценки времени обслуживания, но не заменяет подбор под конкретные условия.
Пистолет механический: оператор сам прекращает подачу. Для заполнения небольших ёмкостей важно удобно видеть заливное отверстие и контролировать количество масла, особенно когда быстрый поток не требуется.
Размещение тележки в мастерской
Передвижное исполнение удобно, когда машина остаётся на посту, а масло нужно подвести к ней. Тележку размещают так, чтобы был удобный доступ к пистолету, насосу и источнику питания. Учитывают не только длину рукава, но и путь кабеля.
Бочку выбирают по размерам опорной площадки и способу закрепления. Если на участке используются разные виды масла, оснащение отдельных подписанных тележек помогает обслуживать машины без смешивания продуктов в одной линии.
Версия 000263100 без счётчика
В этом артикуле расходомер отсутствует. Не следует ориентироваться на изображения или описания VISCOTROLL 70/K33: это другое исполнение, 000263110, со счётчиком K33.
Если масло нужно выдавать по заявке в литрах и фиксировать расход по каждой машине, выбирайте версию с учётом либо согласуйте дооснащение. Насос и ручной пистолет сами по себе не показывают объём выдачи.
Когда удобен встроенный учёт масла
Если мастер записывает расход по заказ-наряду, местный счётчик помогает видеть количество прямо на тележке. Для этого в серии предусмотрен VISCOTROLL70/K33, артикул 000263110.
Версию 000263100 удобно выбирать для замены существующего раздатчика или задач без встроенного учёта. При добавлении отдельного прибора нужно согласовать его диапазон и материалы с используемым маслом, а не ставить произвольный топливный счётчик.
Для каких работ подходит VISCOTROLL
- Обслуживание автопарка. Подвод масла к грузовику или другой машине на ремонтном посту.
- Ремонт сельскохозяйственной техники. Выдача совместимого масла в мастерской с сетевым питанием.
- Промышленный участок. Перемещение бочкового раздатчика между агрегатами вместо прокладки отдельной линии к каждому месту.
- Сервисная доливка. Работа с ручным управлением там, где количество контролируют отдельным способом.
Комплектация и подключение
- Насос VISCOMAT 70M с электродвигателем 750 Вт.
- Тележка для размещения раздаточного оборудования и бочки.
- Ручной пистолет SELF3000 и раздаточный рукав 4 м.
- Донный клапан всасывающей линии.
- Руководство по эксплуатации.
Бочка с маслом подбирается отдельно. До заказа проверьте её размеры и способ размещения на тележке. Для электродвигателя указан ток до 4,6 А; подключение и защиту электролинии выполняют по документации PIUSI.
Частые вопросы о VISCOTROLL 70
Нужен ли компрессор?
Нет, это электрический маслораздатчик для сети 230 В, 50 Гц.
Показывает ли 000263100 количество масла?
Нет, это версия без расходомера. Исполнение со счётчиком K33 имеет артикул 000263110.
Можно ли использовать для густого трансмиссионного масла?
Сравните вязкость масла при температуре выдачи с пределом 500 сСт. Категории «трансмиссионное масло» недостаточно для решения.
Какой пистолет входит в комплект?
Ручной SELF3000. Оператор открывает и закрывает выдачу сам.
Входит ли бочка с маслом?
Бочка является рабочей тарой и подбирается отдельно. Комплект содержит раздаточное оборудование и тележку.
Можно ли получить 25 л/мин с холодным маслом?
Это максимальная каталожная подача. Холодное масло имеет большую вязкость, поэтому расход оценивают по реальной температуре и линии.
Может ли установка заправлять дизельным топливом?
Артикул 000263100 относится к раздаче масла. Для дизельного топлива выбирают соответствующий заправочный комплект.
Как далеко можно отойти от тележки?
Раздаточный рукав имеет длину 4 м. Для работы учитывают свободный путь рукава и положение заливной горловины, а не только расстояние по прямой.
