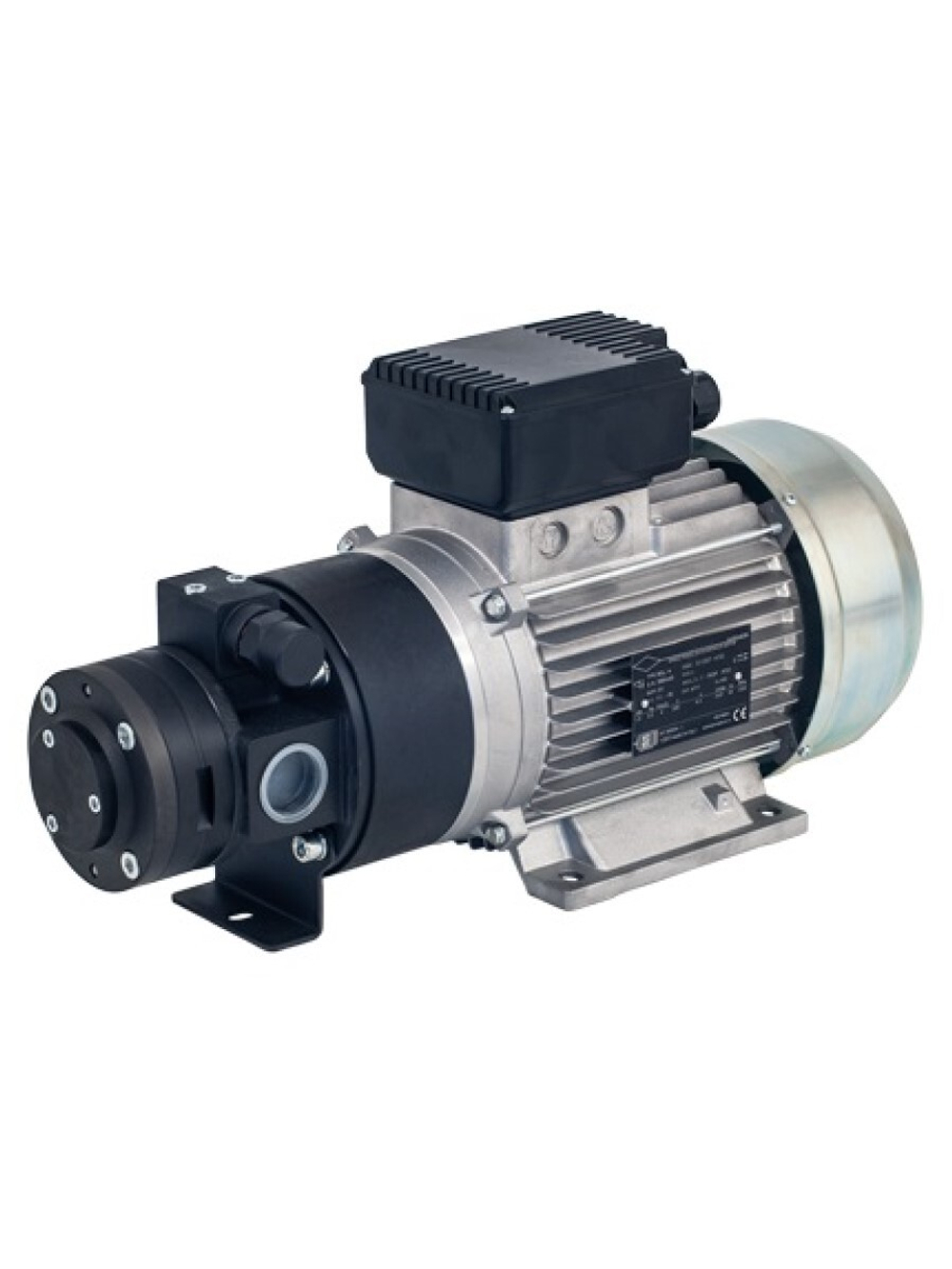

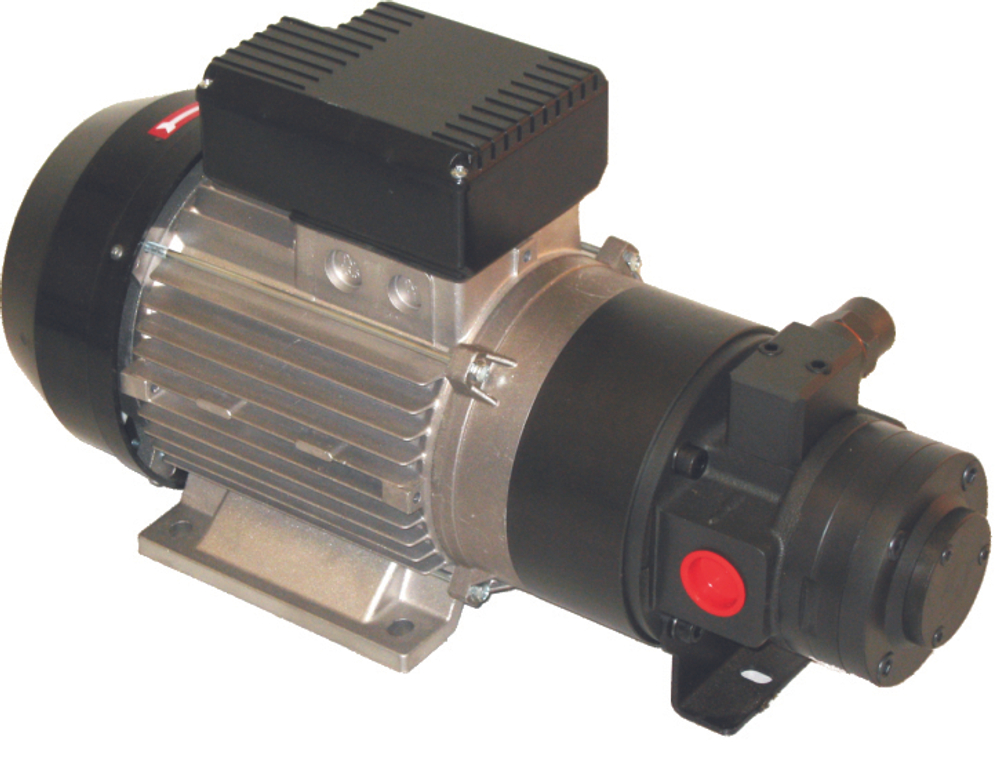

Flexbimec 6149 — самовсасывающий электрический шестерёнчатый насос для перекачки и раздачи масла по стационарной линии. Поставляемое исполнение рассчитано на 400 В, 50 Гц; мощность двигателя 2, 2 кВт. Подача при свободном выходе — 52 л/мин, выходное давление — 10 бар.
Насос используют на сервисных и производственных участках, где масло поступает из общего резервуара по трубопроводу к рабочим местам. Он подходит для оснащения раздаточного поста с электрическим приводом, в том числе при длинной масляной магистрали или нескольких точках выдачи.
Шестерёнчатая насосная часть
Масло поступает на вход, перемещается шестерёнчатым механизмом и направляется к выходу насоса. Электродвигатель обеспечивает вращение без ручной работы или подачи сжатого воздуха.
Самовсасывание позволяет забирать масло из ёмкости через подготовленную заборную линию. Для этого нужны подходящий рукав или труба и герметичные соединения: воздух в линии затрудняет поступление масла.
В конструкции предусмотрен перепускной клапан. Он работает с потоком жидкости, но не заменяет электрическое управление двигателем.
Подача 52 л/мин и условия измерения
Каталожный расход 52 л/мин измерен на гидравлическом масле ISO VG 68 при 22°C и свободном выходе. Это помогает сравнивать насосы в одинаковых условиях, но для холодного масла и длинной линии результат будет другим.
Рукав, трубопровод, фильтр, катушка и пистолет создают сопротивление. По мере его роста подача меняется, поэтому 52 л/мин не следует считать расходом при максимальном давлении или при любом количестве одновременно открытых постов.
Для выбора определите нужный расход у рабочего места, длину трассы и вязкость масла при фактической температуре. Насос подбирают по этим условиям, а не только по максимальной цифре в каталоге.
Давление и перепускной клапан
Для 6149 в технической строке указано выходное давление 10 бар. Рукава, фильтры, счётчики и раздаточные пистолеты должны соответствовать давлению планируемой установки.
При закрытии пистолета перепускной клапан сам по себе не выключает двигатель. Если требуется автоматическая работа по открытию и закрытию раздаточного устройства, нужна соответствующая система управления насосом.
Время работы с закрытым выходом и допустимые режимы берут из руководства поставляемого насоса. При планировании поста это учитывают вместе с частотой коротких выдач.
Электрическое питание 400 В
6149 подключают к трёхфазному источнику 400 В, 50 Гц. Двигатель 2, 2 кВт требует подбора кабеля, пусковой аппаратуры и защиты под конкретное место установки и маркировку двигателя.
Электрический кабель с вилкой в поставку не входит. До монтажа нужно предусмотреть соединение с питающей линией и удобное управление раздаточным постом.
В линейке Flexbimec встречаются другие напряжения и отдельные модели на 60 Гц. При замене насоса следует указывать полный артикул и сверять табличку; параметры соседней версии не являются дополнительным режимом 6149.
Подключение масляной линии
Вход и выход 6149 имеют внутреннюю резьбу 1″ BSP. Ответные соединения нужны с наружной резьбой того же стандарта и допуском для масла.
Разместите насос так, чтобы заборная линия не была без необходимости длинной или узкой. Холодное вязкое масло особенно чувствительно к сопротивлению на входе.
У места установки оставляют доступ к двигателю, соединениям и насосной части. Порядок первичного заполнения и обслуживания выполняют по руководству Flexbimec.
Выбор масла и температуры
Насос предназначен для масла. Вязкость зависит от температуры: значение ISO VG или SAE помогает определить сорт, но для холодного запуска нужна вязкость именно при температуре перекачки.
Контрольный пример ISO VG 68 при 22°C относится к испытанию подачи. Он не ограничивает назначение одним этим сортом, но и не подтверждает одинаковую подачу на любом трансмиссионном или моторном масле.
Для топлива, растворителей и иных сред нужен насос с отдельным допуском к рабочей жидкости. 6149 выбирают для масляной установки.
Управление одним или несколькими постами
Для ручного поста двигатель включают и выключают через предусмотренную схему управления. Если подача должна начинаться при открытии пистолета, реле давления и гидроаккумулятор подбирают отдельно.
При выдаче малых порций автоматике приходится часто запускать двигатель. Гидроаккумулятор применяют в соответствующей схеме, чтобы уменьшить число коротких включений. Такой узел не следует считать встроенным оснащением отдельного 6149.
Несколько рабочих мест могут обслуживаться от одной установки, если подачи насоса достаточно для их одновременной работы. Требуемые расходы складывают и проверяют по длине и диаметру магистралей.
Где используется и отличие от готового комплекта
- Маслораздаточный пост автопарка. Подача из общей ёмкости к месту обслуживания транспорта.
- Ремонтная зона с несколькими рабочими местами. Перекачка по подготовленным трубопроводам с расчётом одновременного расхода.
- Производственный участок. Перелив и распределение совместимого масла с электрическим приводом.
6149 — отдельный насос. Flexbimec 3050 представляет собой комплект в закрываемом металлическом шкафу с насосом 6149 и защитным выключателем. Выбор между отдельным агрегатом и таким комплектом зависит от готовности места установки и требуемого оснащения.
Частые вопросы
Можно ли подключить 6149 к обычной розетке 230 В?
Для поставляемого исполнения указано 400 В, 50 Гц. Подключение выполняют по табличке двигателя и схеме производителя.
Что означает подача 52 л/мин?
Это расход при свободном выходе на ISO VG 68 при 22°C. Через трубопровод и раздаточное устройство фактическая подача зависит от сопротивления и вязкости.
Насос остановится после закрытия пистолета?
Перепускной клапан не отключает двигатель. Для остановки по давлению нужна отдельная система управления.
Входит ли кабель питания?
Нет, электрический кабель с вилкой нужно подготовить отдельно.
Какая резьба на входе и выходе?
Оба порта 1″ BSP с внутренней резьбой.
Подойдёт ли насос для холодного густого масла?
Нужно проверить вязкость при минимальной температуре и подачу для этой жидкости. Холодное масло проходит по линии труднее, чем масло в условиях испытания.
Можно ли подключить несколько пистолетов?
Да, если суммарный требуемый расход и сопротивление линий соответствуют возможностям насоса.
Чем 6149 отличается от 3050?
6149 — отдельный насос, 3050 — оснащённый комплект с 6149 в закрываемом шкафу и защитным выключателем.
