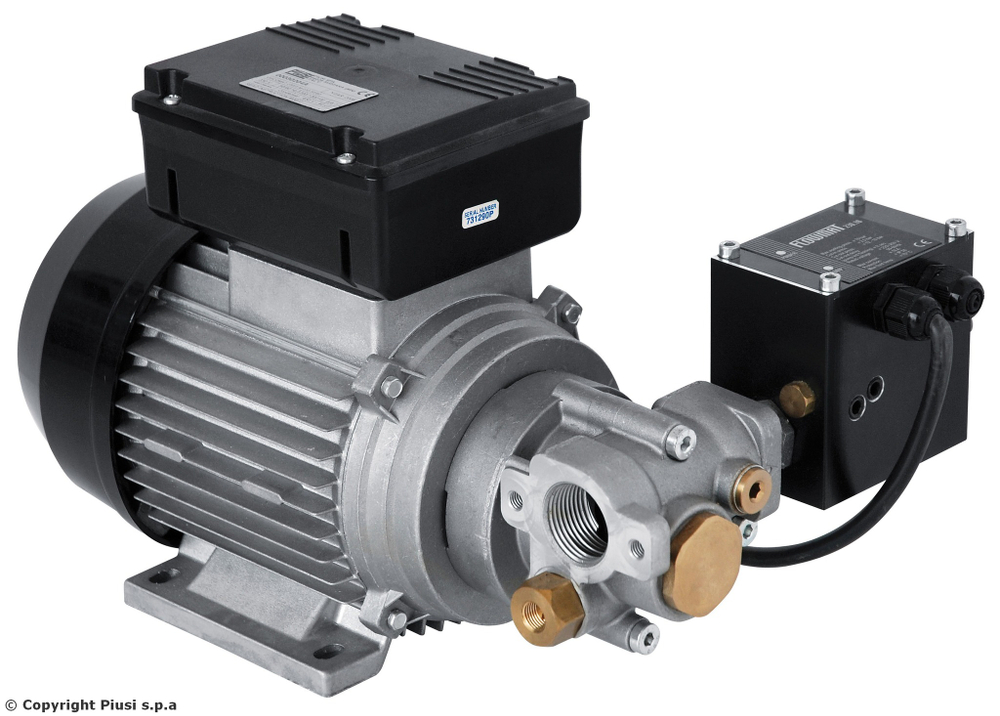

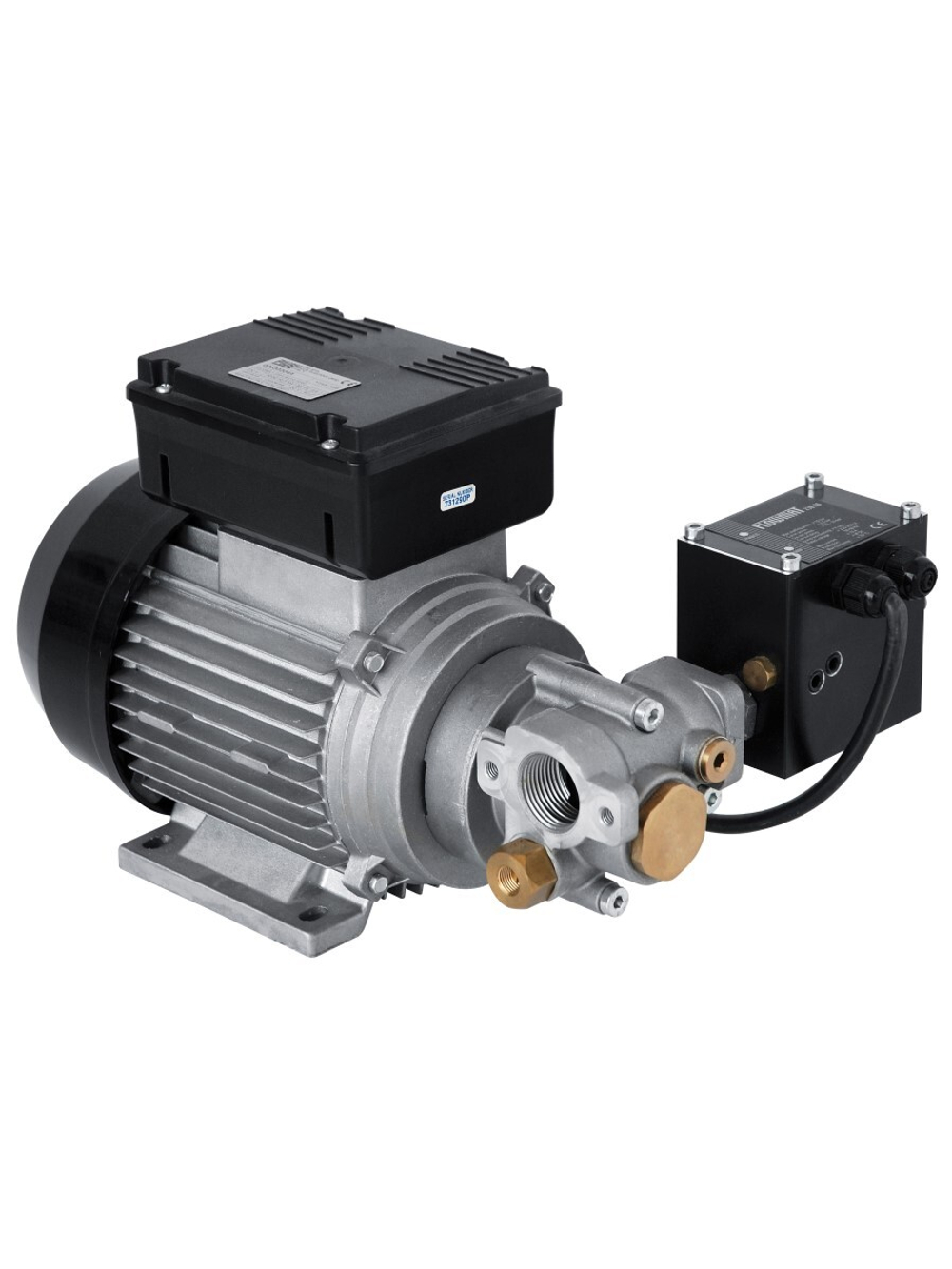

PIUSI VISCOMAT 200/2 FLOWMAT (F0030200D) — электрический шестерёнчатый насос для раздачи масла с автоматическим включением и остановкой по давлению. Исполнение работает от однофазной сети 230 В, 50/60 Гц. Максимальная подача — 9 л/мин, рабочее давление — до 12 бар, допустимая вязкость масла — до 2000 сСт.
FLOWMAT выбирают для маслораздаточного поста, где оператор управляет выдачей пистолетом. Электронное реле давления отслеживает состояние напорной линии: насос включается при начале раздачи и останавливается после её завершения. Поэтому для каждой порции масла не требуется подходить к выключателю насоса.
Автоматический запуск при открытии пистолета
Шестерёнчатый механизм забирает масло из ёмкости и подаёт его в напорную линию. Когда оператор открывает раздаточный пистолет, давление в линии падает, и блок FLOWMAT запускает насос. После закрытия пистолета давление повышается, а автоматика отключает привод.
Такой способ управления удобен при многократной выдаче масла на одном сервисном посту. При этом автоматика реагирует на давление, а не измеряет выданные литры. Для учёта расхода нужен отдельный счётчик или пистолет со счётчиком.
Шестерёнчатый механизм для вязкого масла
VISCOMAT 200/2 рассчитан на масла вязкостью до 2000 сСт. Шестерёнчатый насос подходит для подачи вязких смазочных материалов, с которыми обычный топливный насос применять нельзя.
- Чугунный корпус образует рабочую камеру насоса.
- Шестерни из спечённой стали перемещают масло от входа к выходу.
- Встроенный перепускной клапан предусмотрен конструкцией насоса для ограничения давления.
- Электронное реле давления управляет пуском и остановкой.
- Выключатель позволяет управлять питанием оборудования.
Самовсасывающая конструкция позволяет забирать масло из расположенной ниже ёмкости в пределах условий инструкции. На холодном густом масле всасывание ухудшается, поэтому место установки и заборную линию выбирают по свойствам конкретного продукта.
Подача до 9 л/мин и давление до 12 бар
Эти параметры описывают разные стороны работы насоса. Подача показывает, какой объём масла он способен перемещать; давление — какое сопротивление линии он может преодолевать. Максимальная подача не означает, что 9 л/мин сохраняются при любой длине рукава и любом давлении.
Характеристики производителя приведены для масла SAE 10W-40 при 20 °C. При другом масле или температуре меняется вязкость, а вместе с ней — расход и условия всасывания. При подборе поста учитывают также сопротивление фильтра, катушки и раздаточного пистолета.
У насоса предусмотрен непрерывный режим работы. Автоматическое отключение после закрытия пистолета помогает организовать выдачу по потребности, но не отменяет ограничений инструкции и необходимости исправной герметичной линии.
Подключение масла и электропитания
Входной и выходной порты имеют резьбу 1″ BSP. Всасывающую линию соединяют с ёмкостью, а напорную — с раздаточным оборудованием, рассчитанным на масло и рабочее давление системы.
Для питания требуется сеть 230 В переменного тока. Электрические параметры зависят от частоты: при 50 Гц указаны 800 Вт и 3,8 А, при 60 Гц — 950 Вт и 4,6 А. Подключение выполняют с учётом частоты сети и данных двигателя.
В состав поставки входит антисифонный комплект. Его устанавливают по схеме PIUSI: он нужен для предотвращения самопроизвольного перетекания масла при соответствующем расположении ёмкости и линии. Перед обслуживанием насос отключают от электросети и сбрасывают остаточное давление масла.
Для каких рабочих мест подходит FLOWMAT
- Пост замены масла: выдача масла через раздаточный пистолет с автоматическим запуском насоса.
- Ремонтная мастерская: подача масла из общей ёмкости к месту обслуживания машины.
- Производственный участок: периодическая выдача совместимого масла в технологические или сервисные ёмкости.
Модель предназначена для масел. Она не заменяет насос для бензина, AdBlue, воды или консистентной смазки. Допуск по вязкости также не означает совместимость с любым химическим составом.
Чем отличается от других VISCO FLOWMAT
F0030200D — исполнение 200/2 с подачей до 9 л/мин и давлением до 12 бар. В той же линейке F0030204D, VISCO FLOWMAT 230/3, рассчитан на 14 л/мин и 16 бар, а F0030206D, VISCO FLOWMAT 350/2, — на 9 л/мин и 25 бар.
Версию выбирают по требуемой подаче и сопротивлению масляной линии. Замена насоса на вариант с более высоким давлением требует проверки рукавов, пистолета и остальных компонентов поста.
Комплектация
- Шестерёнчатый насос PIUSI VISCOMAT.
- Комплект автоматики FLOWMAT.
- Антисифонный комплект.
- Инструкция.
Этот артикул обозначает насосный узел, а не готовый пост с бочкой, катушкой, счётчиком и раздаточным пистолетом.
Частые вопросы
Нужно ли выключать насос после каждой порции масла?
В рабочем режиме пуском и остановкой управляет реле давления FLOWMAT. После закрытия пистолета насос отключается автоматически.
Можно ли заранее задать количество литров?
FLOWMAT управляет насосом по давлению. Для измерения и дозирования масла требуется отдельное оборудование.
Подойдёт ли насос для густого трансмиссионного масла?
Модель допускает вязкость до 2000 сСт. Сопоставлять нужно вязкость выбранного масла при фактической температуре, а не только его торговую марку.
Какая резьба на входе и выходе?
Оба порта — 1″ BSP. Резьбу BSP нельзя заменять NPT без подходящих переходников.
Можно ли подключить катушку?
Да, если катушка, её рукав и пистолет рассчитаны на масло и параметры системы. Сопротивление катушки учитывают при оценке подачи.
Есть ли в комплекте счётчик?
В указанной PIUSI комплектации перечислены насос, FLOWMAT, антисифонный комплект и инструкция. Узел учёта масла выбирают отдельно.
