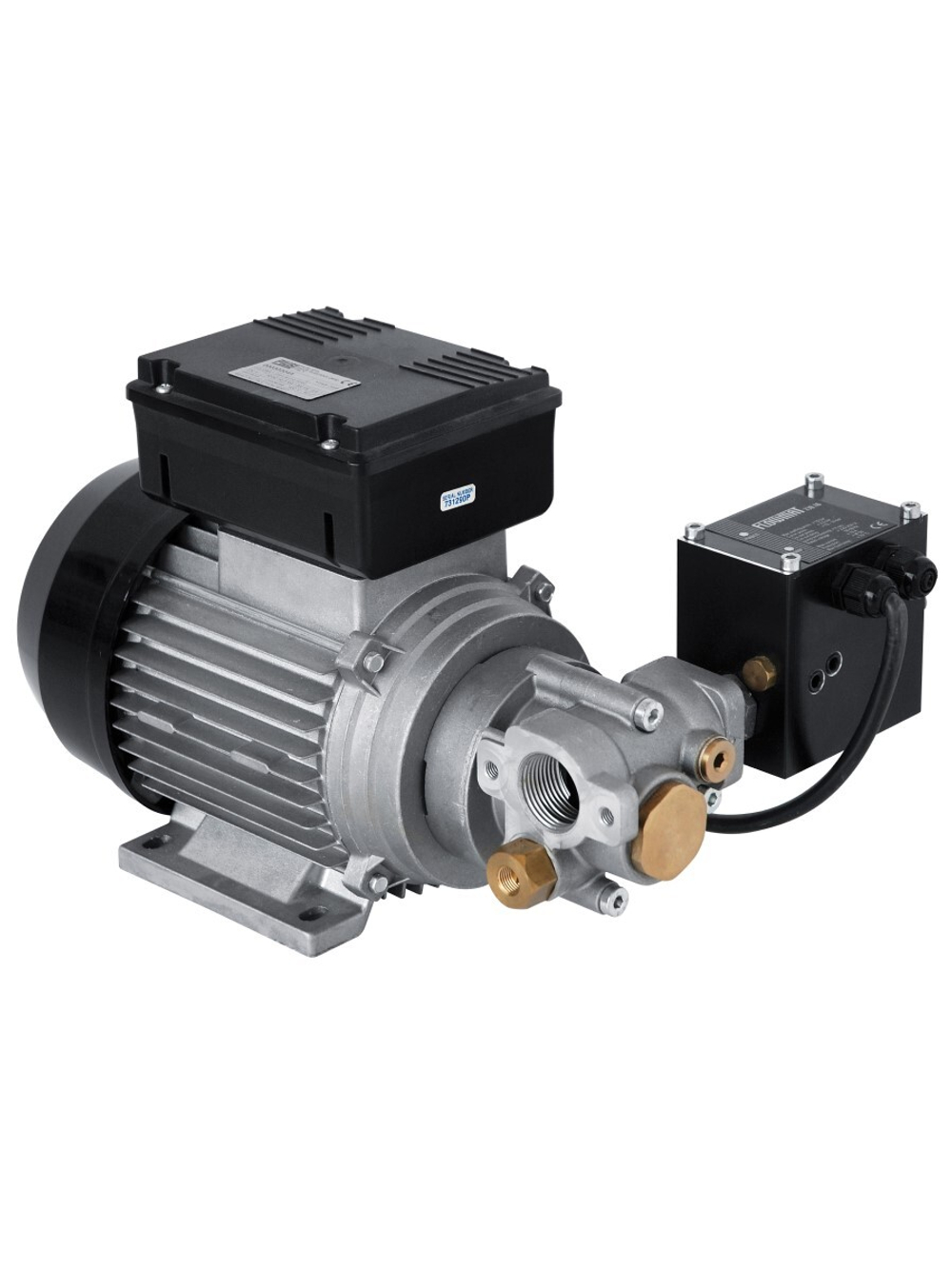

PIUSI VISCO FLOWMAT 350/2 (F0030206D) — электрический шестерёнчатый насос для раздачи масла с автоматическим управлением по давлению. Максимальная подача — 9 л/мин, рабочее давление —до 25 бар. Питание — 230 В переменного тока, соединения — 1″ BSP.
Насос подходит для масляного поста с раздаточным пистолетом, где подача нужна по запросу оператора. Блок FLOWMAT запускает насос при снижении давления в линии и выключает после окончания выдачи. Это избавляет от отдельного ручного включения для каждой операции.
Шестерёнчатая подача вязкого масла
В чугунном корпусе работают шестерни из спечённой стали. Механизм перемещает масло от входа к выходу и подходит для совместимых смазочных масел вязкостью до 2000 сСт.
Вязкость —не постоянное свойство при любой температуре. На холоде масло может стать значительно гуще, поэтому при подборе учитывают его вязкость именно в рабочих условиях. Значение 2000 сСт не означает разрешение перекачивать любые пасты и консистентную смазку.
Как работает FLOWMAT
Когда пистолет открывается, давление в распределительной линии падает. Блок управления включает насос и обеспечивает подачу. После закрытия пистолета давление растёт, и блок останавливает насос.
Такой режим удобен для периодической выдачи масла на сервисном посту. При этом насосная автоматика не измеряет выданный объём. Для учёта ставят совместимый расходомер или пистолет со счётчиком.
В корпусе предусмотрен регулируемый перепускной клапан. Он относится к гидравлической работе насоса, а управление включением и выключением выполняет FLOWMAT. Эти узлы имеют разные функции и не заменяют друг друга.
Подача 9 л/мин и давление 25 бар
Для 350/2 указана максимальная подача 9 л/мин и рабочее давление до 25 бар. Максимальные значения нельзя считать обещанием одновременной работы в любой системе.
На выдачу влияют температура и вязкость масла, высота забора, фильтр, длина трубопровода, катушка и пистолет. Для готового поста оценивают расход на конце линии, а не только характеристику насоса.
25 бар —предел, который учитывают при выборе рукавов и арматуры. Если какой-либо компонент рассчитан на меньшее давление, рабочая настройка системы должна соответствовать ему.
Сетевое питание и режим работы
F0030206D рассчитан на 230 В переменного тока. Для 50 Гц указаны мощность 1250 Вт и ток 6 А; для 60 Гц в руководстве предусмотрены 1500 Вт и 6,5 А. Подключение выбирают по шильдику и электрической схеме поставляемого исполнения.
Насос рассчитан на непрерывный рабочий режим при соблюдении условий производителя. Автоматическое отключение после выдачи уменьшает время, когда привод работает без потребности в подаче. Это не разрешение сухого хода или работы вне допустимой вязкости.
Степень защиты электрического исполнения —IP55. Насос устанавливают как наружный узел, а не погружают в резервуар с маслом.
Подключение масляного контура
Вход и выход имеют размер 1″ BSP. Всасывающую линию выполняют герметичной: попадание воздуха ухудшает забор и работу масляного поста. Рукава и фитинги подбирают для масла и давления системы.
Комплект поставки включает антисифонный узел. Его устанавливают по схеме производителя с учётом расположения ёмкости и насосной линии. Конкретную обвязку нельзя заменять произвольным клапаном только по размеру резьбы.
Для обслуживания предусматривают доступ к насосу, блоку FLOWMAT и соединениям. Перед разборкой останавливают насос, отключают питание и сбрасывают давление по инструкции.
Чем 350/2 отличается от других VISCO FLOWMAT
В линейке есть исполнения с разным соотношением подачи и давления.350/2 F0030206D рассчитан на 9 л/мин и 25 бар. У 200/2 F0030200D также 9 л/мин, но 12 бар. У 230/3 F0030204D — 14 л/мин и 16 бар.
Поэтому 350/2 выбирают, когда важен запас по давлению, а не наибольший расход в серии. Более высокая мощность не означает, что он подаёт больше масла, чем 230/3.
Что входит в поставку
- Шестерёнчатый насос VISCOMAT.
- Блок автоматического управления FLOWMAT.
- Антисифонный комплект.
- Инструкция производителя.
Ёмкость с маслом, раздаточный рукав, пистолет и оборудование учёта подбирают для рабочего поста отдельно.
Частые вопросы о VISCO FLOWMAT 350/2
Насос включается при открытии пистолета?
Да. FLOWMAT управляет запуском и остановкой по изменению давления в раздаточной линии.
Можно ли использовать его для густого масла?
Да, для совместимых масел вязкостью до 2000 сСт в рабочих условиях. Температура влияет на вязкость и фактическую подачу.
Есть ли счётчик выданного масла?
Сам насос объём не показывает. Для измерения нужен отдельный счётчик или раздаточный пистолет с расходомером.
Почему у 350/2 расход меньше, чем у 230/3?
Это разные исполнения.350/2 рассчитан на более высокое давление 25 бар при подаче до 9 л/мин;230/3 —до 14 л/мин и 16 бар.
Можно ли заранее задать дозу?
FLOWMAT не дозирует по объёму. Для предустановки нужна соответствующая раздаточная система.
Подходит ли насос для бензина?
Нет. Назначение этого исполнения —масло.
Какие соединения у насоса?
Вход и выход — 1″ BSP. Обвязку выбирают по схеме производителя и параметрам масла.
