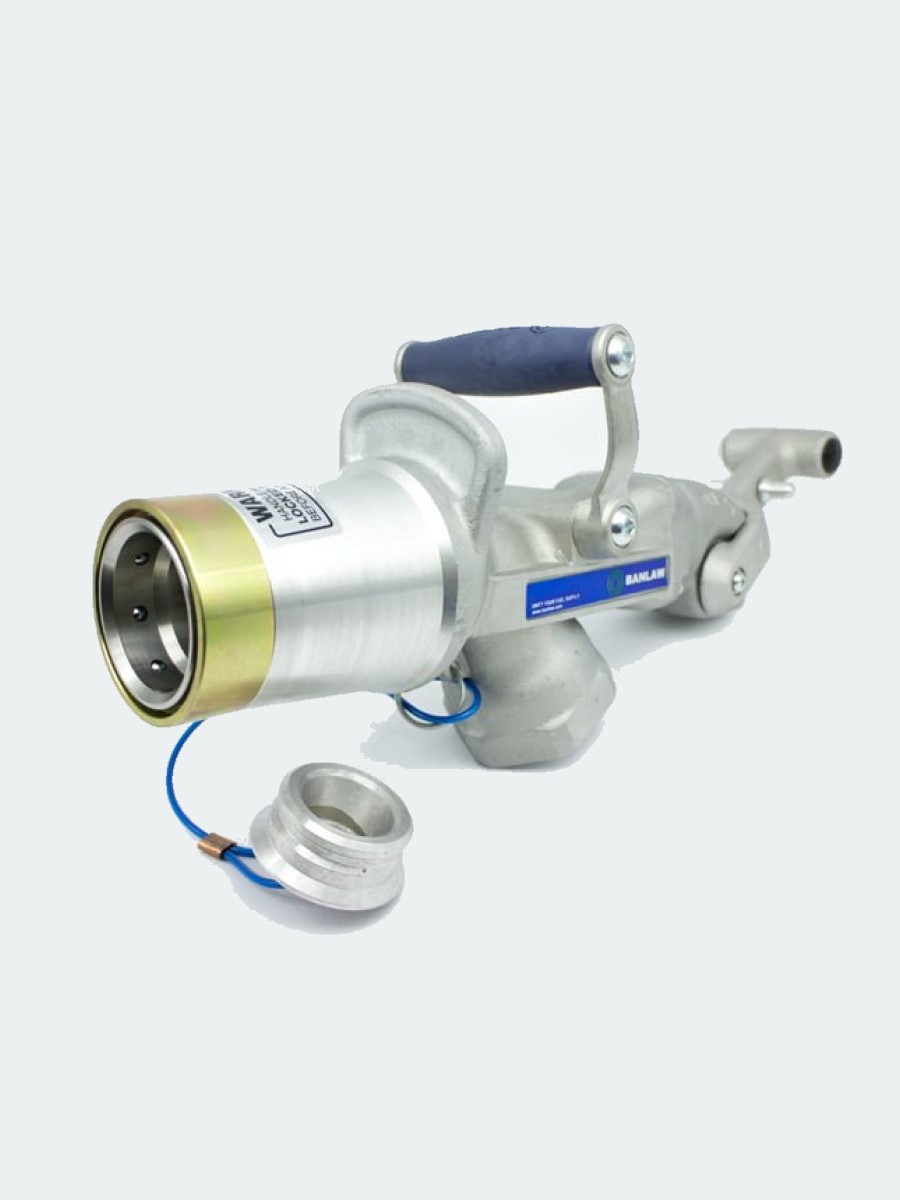

Banlaw BNM800M-CT — промышленный пистолет сухого разъёма (Dry Break) для быстрой заправки карьерной, строительной, железнодорожной и другой тяжёлой техники дизельным топливом. Относится к серии Banlaw 800 и обеспечивает максимальную пропускную способность до 800 л/мин при использовании с соответствующей топливораздаточной системой.
Исполнение Arctic (-CT) предназначено для эксплуатации при температуре окружающей среды от −51 до +55 °C. Пистолет оснащён пружинным механизмом среднего усилия (Medium) и входным соединением с внутренней резьбой 2″ NPT. Предназначен для систем скоростной заправки с совместимыми приёмными клапанами (ресиверами).
Быстрая заправка без открытой горловины
В отличие от обычного топливораздаточного пистолета, Banlaw BNM800M-CT подключается непосредственно к специальному заправочному ресиверу, установленному на топливном баке техники.
Соединение Dry Break позволяет организовать закрытую передачу дизельного топлива и уменьшить риск проливов при подключении и отключении. Шариковый механизм фиксации удерживает пистолет на совместимом ресивере во время заправки.
При использовании с правильно подобранными ресивером и системой вентиляции бака возможно автоматическое прекращение подачи топлива при достижении условий отключения. Работоспособность этой функции зависит от конфигурации всей заправочной системы.
Работа при низких температурах
Модификация BNM800M-CT относится к арктической серии Banlaw Arctic. Она разработана для использования в холодных регионах, включая северные карьеры, горнодобывающие предприятия и удалённые промышленные объекты.
- Допустимый температурный диапазон пистолета — от −51 до +55 °C.
- Применяются уплотнения, рассчитанные на низкотемпературную эксплуатацию.
- Конструкция предназначена для работы в системах скоростной заправки дизельной техники в холодном климате.
- Функционирование при низких температурах подтверждено испытаниями серии Arctic по методике MIL-STD-810G.
Температурная стойкость пистолета не означает, что любое дизельное топливо сохранит текучесть при −51 °C. Необходимо использовать топливо соответствующего климатического класса и учитывать температурные ограничения насоса, рукавов, ресиверов и остальных компонентов системы.
Настройка автоматического отключения
BNM800M-CT оснащён пружиной среднего усилия (Medium). Для неё Banlaw указывает характеристику давления отключения 60–75 кПа при расходе 400 л/мин.
Это не максимальное рабочее давление пистолета. Максимальное допустимое внутреннее давление составляет 20 бар (2000 кПа). Настройку пружины необходимо подбирать с учётом производительности насоса, гидравлического сопротивления системы, конструкции топливного бака и параметров вентиляции.
Для других условий заправки Banlaw предлагает исполнения с более мягкими или жёсткими пружинами.
Где используется
- Карьерные предприятия: скоростная заправка карьерных самосвалов, экскаваторов и горного оборудования.
- Горнодобывающая промышленность: организация заправки тяжёлой техники на удалённых месторождениях.
- Железнодорожные депо: заправка локомотивов и другой дизельной железнодорожной техники с совместимыми ресиверами.
- Строительные предприятия: заправка бульдозеров, погрузчиков и тяжёлых машин.
- Северные промышленные объекты: эксплуатация в составе низкотемпературных топливозаправочных систем.
- Портовая инфраструктура: заправка совместимого перегрузочного и транспортного оборудования.
Совместимость с заправочными ресиверами
Пистолет относится к промышленной серии Banlaw 800 Mining и рассчитан на подключение к ресиверам соответствующего стандартного профиля.
В документации Banlaw для серии указана совместимость, в частности, со следующими семействами:
- Banlaw 23 Mining.
- Wiggins ZN2, JNC2 и JNX.
- Совместимые заправочные ресиверы Caterpillar.
- FloMAX FR, FRA и FRS.
- Fast Fill Systems R150 и R150CV.
При подборе необходимо проверять конкретный артикул ресивера, рабочее давление, температурное исполнение и работу системы автоматического отключения. Совпадение внешней формы разъёма не гарантирует совместимость всех рабочих параметров.
Подключение и эксплуатация
Пистолет подключается к топливному рукаву через входное соединение 2″ NPT с внутренней резьбой. Насос, рукава, вертлюг и остальные элементы должны быть рассчитаны на соответствующие расход, давление и условия эксплуатации.
Максимальная пропускная способность 800 л/мин не означает постоянную скорость заправки. Фактический расход зависит от производительности насосной станции, характеристик ресивера, длины рукавов, сопротивления трубопроводов и параметров бака техники.
Перед заправкой необходимо проверить состояние ресивера, уплотнений и запорного механизма. Не следует подключать пистолет к повреждённому или неподходящему ресиверу либо разъединять соединение под давлением вопреки инструкции производителя.
Для работы рекомендуется использовать чистое фильтрованное дизельное топливо. Бензин, AdBlue, растворители и другие жидкости, не разрешённые производителем, применять нельзя.
Комплектация
- Пистолет скоростной заправки Banlaw BNM800M-CT.
- Защитная заглушка.
Приёмный клапан топливного бака, заправочный рукав, насосная станция и элементы системы автоматического прекращения заправки подбираются отдельно.
Отличие от стандартного Banlaw BNM800M
Обе модели относятся к серии Banlaw 800, рассчитаны на максимальный расход до 800 л/мин и имеют пружину среднего усилия.
- BNM800M: стандартное исполнение для температур от −10 до +55 °C.
- BNM800M-CT: арктическое исполнение для температур от −51 до +55 °C.
Для объектов с умеренным климатом можно рассмотреть Banlaw BNM800M стандартного исполнения. Для северных регионов, где температура может опускаться ниже −10 °C, следует выбирать соответствующее низкотемпературное оборудование.
Частые вопросы
Можно ли заправлять карьерные самосвалы со скоростью 800 л/мин?
Да, если насосная станция, трубопроводы, ресивер и вентиляция бака рассчитаны на соответствующую производительность. Указанные 800 л/мин — максимальная пропускная способность пистолета.
Подходит ли BNM800M-CT для работы при −50 °C?
Да. Арктическое исполнение рассчитано на температуру до −51 °C. Остальные компоненты системы и дизельное топливо также должны соответствовать условиям эксплуатации.
Что означают 60–75 кПа?
Это характеристика настройки пружины автоматического отключения при расходе 400 л/мин, а не максимальное рабочее давление пистолета.
Совместим ли пистолет с Wiggins и FloMAX?
Серия Banlaw 800 Mining совместима с рядом ресиверов Wiggins, FloMAX, Caterpillar и других производителей. Для конкретной системы необходимо проверить модель ресивера, настройки давления и условия эксплуатации.
Пистолет автоматически прекращает заправку?
В правильно спроектированной системе с совместимыми ресивером и вентиляцией бака предусмотрена функция автоматического отключения. Сам по себе пистолет не заменяет полноценную систему защиты от переполнения.
Входит ли ресивер в комплект?
Нет. Ресивер для установки на технику подбирается отдельно. В стандартную поставку пистолета входит защитная заглушка.
Чем BNM800M-CT отличается от BNM800M?
Основное отличие — низкотемпературное исполнение. BNM800M-CT рассчитан на эксплуатацию до −51 °C, а стандартный BNM800M — до −10 °C.
Можно ли использовать пистолет с системой Banlaw FillSafe Zero?
Да. Перед комплектацией необходимо проверить схему заправки.
