Оборудование FloMAX для быстрой заправки и обслуживания техники
FloMAX International — американский производитель оборудования для быстрой заправки дизельным топливом и подачи технических жидкостей. Продукция применяется на карьерных самосвалах, экскаваторах, бульдозерах, погрузчиках, локомотивах и другой тяжёлой технике.
В каталоге представлены скоростные топливозаправочные пистолеты, приёмные ресиверы, быстросъёмные соединения для масла и охлаждающей жидкости, дыхательные клапаны, адаптеры и компоненты топливных систем.
Пистолеты быстрой заправки FloMAX
Топливные пистолеты FloMAX предназначены для подачи дизельного топлива через совместимые приёмные соединения. Конструкция закрытого разъёма снижает риск проливов при подключении и отключении заправочного рукава.
Основные исполнения:
- FloMAX FN600 — топливозаправочный пистолет с механическим фиксатором Dog Lock.
- FloMAX FN800 — скоростной пистолет с шариковым механизмом фиксации Ball Lock и присоединением 2″ в соответствующих исполнениях.
- FloMAX FN3 — трёхдюймовый заправочный пистолет для систем с особо высокой производительностью.
Производитель предлагает различные исполнения с поворотным соединением, защитной заглушкой и без них. Рабочее давление, производительность и совместимость необходимо проверять по артикулу.
Например, FN800-P представлен в каталоге с максимальным расходом 800 л/мин. Это характеристика конкретного изделия, а не гарантированная скорость заправки всей системы.
Смотрите пистолеты и краны быстрой заправки топлива.
Приёмные ресиверы FloMAX
Заправочный ресивер устанавливается на топливном баке техники и служит ответной частью скоростного заправочного пистолета.
В линейке FloMAX представлены ресиверы FRA, FRS, FR-RS, FRX и другие исполнения. Они отличаются материалами, конструкцией запорного элемента, соединительными размерами и совместимостью с пистолетами.
Особенность серии FR-RS — съёмная изнашиваемая втулка. Такая конструкция позволяет заменять контактную поверхность ресивера без его демонтажа с топливного бака.
Для замены ресивера необходимо учитывать серию пистолета, давление системы, тип резьбы и конструкцию установленного соединения.
Смотрите заправочные ресиверы.
Быстросъёмные соединения для масла и охлаждающей жидкости
FloMAX выпускает отдельные серии быстросъёмных соединений для моторного, гидравлического и трансмиссионного масла, охлаждающих жидкостей и других совместимых рабочих сред.
Среди представленных изделий:
- HN-P — раздаточные муфты для гидравлического масла.
- ENBL-P — соединения серии Engine Nozzle Ball Lock для обслуживания масляных контуров.
- ERS-C — приёмные соединения для систем обслуживания двигателя с защитной заглушкой.

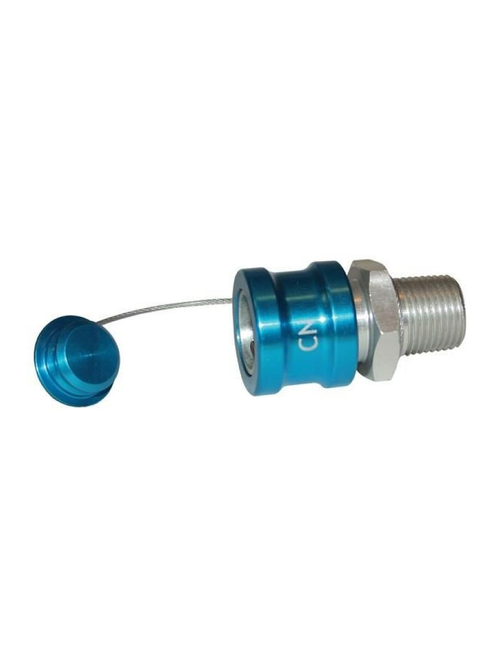

- CR-C — приёмные соединения для охлаждающих жидкостей.
Соединения различаются диаметром, резьбой, рабочим давлением, материалами и конструкцией фиксации. Для некоторых серий предусмотрена цветовая идентификация рабочих жидкостей.
FloMAX производит как соединения, совместимые с определёнными отраслевыми стандартами, так и специальные невзаимозаменяемые серии. Совпадение цвета или резьбы не является достаточным подтверждением совместимости.
Системы быстрой заправки без повышения давления в баке
FloMAX выпускает системы Non-Pressure Fueling, предназначенные для скоростной заправки техники без использования повышения давления в баке как основного способа прекращения подачи топлива.
В линейке производителя представлены:
- NPS-1 — система с внешней линией подачи топлива.
- NPS-2 — система с внутренней линией, устанавливаемой в предусмотренную конструкцией бака точку подключения.
Системы отличаются схемой установки, комплектацией и допустимой производительностью. Производитель заявляет для отдельных исполнений NPS-1 расход более 500 американских галлонов в минуту, однако фактическая скорость определяется всей заправочной системой.
Важно: система без повышения давления в баке не означает отсутствия давления в заправочном рукаве. Давление подачи создаётся насосом и должно соответствовать ограничениям установленного оборудования.
Возможность монтажа определяется конструкцией бака, вентиляцией, расположением заправочного соединения и требованиями производителя машины.
Ресиверы для гравитационной заправки
Помимо скоростных систем с закрытым соединением, в каталоге представлены элементы для подачи топлива самотёком.
К ним относятся прямые и угловые исполнения FloMAX GFR-0, GFR-45 и GFR-90. Их выбирают по геометрии подключения, резьбе и расположению заправочной горловины.
Ресивер для гравитационной заправки сам по себе не является полноценной системой автоматической защиты от переполнения. При проектировании необходимо отдельно предусмотреть безопасный контроль заполнения бака.
Дыхательные клапаны и защита топливного бака
При скоростной подаче топлива из бака должен безопасно вытесняться воздух. Для этой задачи применяют дыхательные клапаны, вентиляционные устройства и другие компоненты, соответствующие конструкции конкретной топливной системы.
В ассортименте FloMAX представлены дыхательные клапаны VT и комплектующие для вентиляции. При выборе проверяют допустимый расход воздуха, установочные размеры и требования к защите бака.
Смотрите дыхательные клапаны.
Подбор оборудования FloMAX
Для подбора пистолета, ресивера, БРС или комплектной системы необходимо определить:
- Модель техники и рабочую жидкость.
- Тип необходимого компонента и его назначение.
- Артикул и серию ранее установленного соединения.
- Рабочее давление и требуемую производительность.
- Тип и размер резьбы, наличие переходников.
- Температурные условия и требования к материалам уплотнений.
- Необходимость автоматического прекращения заправки.
При модернизации техники желательно предоставить фотографии топливного бака, заправочной горловины, дыхательной системы и существующих соединений.
Смотрите также системы быстрой заправки и оборудование Banlaw.
Для подбора оборудования FloMAX направьте заявку с артикулом или моделью техники на sales@greaseoiltools.ru.
