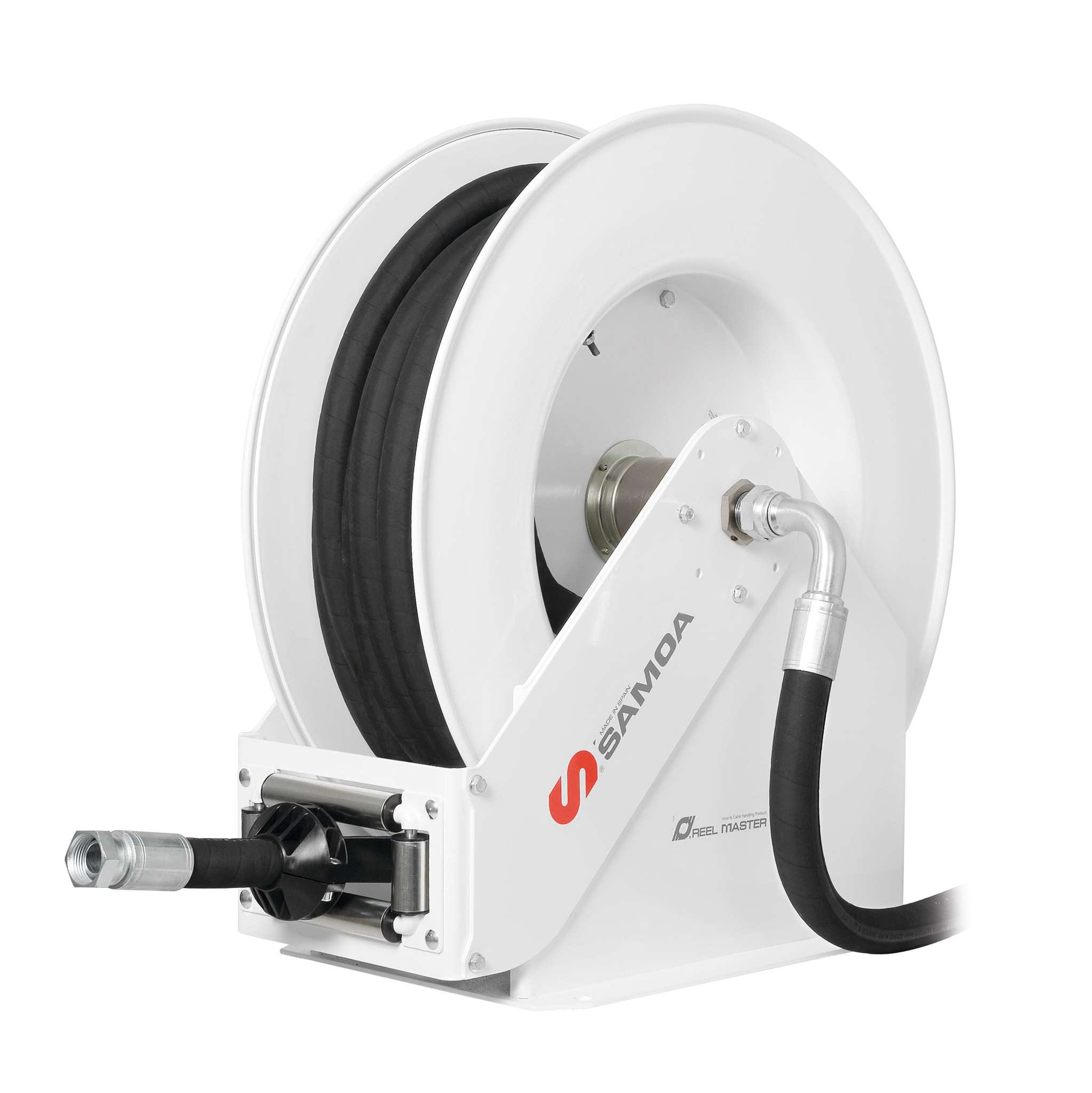

SAMOA RM-100 508234 — усиленная катушка с рукавом длиной 20 м и внутренним диаметром 3/4″. Рабочее давление — до 90 бар. На входном и раздаточном рукавах предусмотрена наружная резьба 3/4″ BSP.
Это исполнение используют для подачи масел и других согласованных сред на сервисном участке. Двадцатиметровый рукав позволяет подвести раздаточный инструмент к технике в пределах поста, а катушка помогает убрать рукав после обслуживания.
Усиленная катушка для ежедневной работы
В RM-100 барабан опирается на две металлические стойки. Узел вращается на двух закрытых шариковых подшипниках с постоянной смазкой. Такой механизм предназначен для интенсивного вытягивания и возвращения рукава на сервисном посту.
- Полностью металлическая конструкция. Крупный барабан и две опоры для 20-метрового рукава.
- Стальная пружина возврата. Сматывает рукав после обслуживания.
- Механизм фиксации. Позволяет работать на выбранной длине без постоянного натяжения намотки.
- Стопор на рукаве. Оставляет свободный конец доступным после сматывания.
- Входной рукав 0,8 м. Подключает катушку к подводящей магистрали.
Катушка хранит и направляет рукав. Подачу создаёт насос, а управлять выходом жидкости должен соответствующий пистолет или другое раздаточное устройство.
Путь масла через катушку
От насоса масло поступает по подводящей линии во входной рукав катушки. Далее проходит через её проточный узел и 20-метровый раздаточный рукав к пистолету. Поворот барабана позволяет изменять рабочую длину, сохраняя подключение к линии.
В проточной части используются сталь, химически никелированная сталь и нитрильная резина. Катушка должна подходить к продукту и условиям эксплуатации, а не только к номинальному давлению насоса.
Масляная линия на сервисном посту
Рукав диаметром 3/4″ выбирают с учётом требуемой подачи и вязкости масла. Длина 20 м удобна для нескольких мест обслуживания, но фактическую скорость выдачи определяют насос и сопротивление всей линии.
Катушка подходит для минеральных и синтетических масел, воздуха, воды, растворов антифриза и дизельного топлива. Отработанное масло указано производителем для откачки. Совместимость с конкретным составом и температурой проверяют до подключения.
Подключение и рабочие пределы
На входе и выходе стоят наружные соединения 3/4″ BSP. Ответные фитинги и пистолет выбирают по этому стандарту. Резьба NPT не является заменой BSP того же условного размера.
Максимальное давление — 90 бар, диапазон температуры — от −30 до +90 °C. В готовой установке учитывают также ограничения насоса, арматуры и продукта. Например, густое холодное масло может поступать значительно медленнее, чем тёплое.
Установка на полу или на ёмкости
Каталог предусматривает напольную установку RM-100 и монтаж на ёмкости. Для стационарного поста катушку размещают рядом с точкой подачи, для мобильной системы оценивают её место вместе с насосом и резервуаром.
Входной рукав 0,8 м нельзя считать дополнительными 20 м для подключения к удалённому насосу. Если подводящая магистраль находится дальше, её проектируют отдельно. Резьбу 3/4″ BSP на входе и выходе сохраняют при подборе соединений.
Направление выхода рукава выбирают по местам работы. Катушка должна оставлять удобный доступ к раздаточному инструменту после сматывания и к входному соединению при обслуживании.
Размещение катушки
Место установки выбирают так, чтобы рукав выходил в сторону обслуживаемой техники и не пересекал проезд без необходимости. Для крепления важно учитывать массу оборудования и усилие при вытягивании рукава.
Перед выбором длины определите самый удалённый бак или узел обслуживания. Избыточный рукав увеличивает сопротивление и усложняет работу; недостаточная длина вынуждает перемещать технику к катушке.
Где используется 508234
- Пост обслуживания тяжёлой техники. Подача масла к заправочным горловинам нескольких машин в ремонтной зоне.
- Масляная линия предприятия. Выдача совместимого продукта на удалении до выбранной рабочей длины рукава.

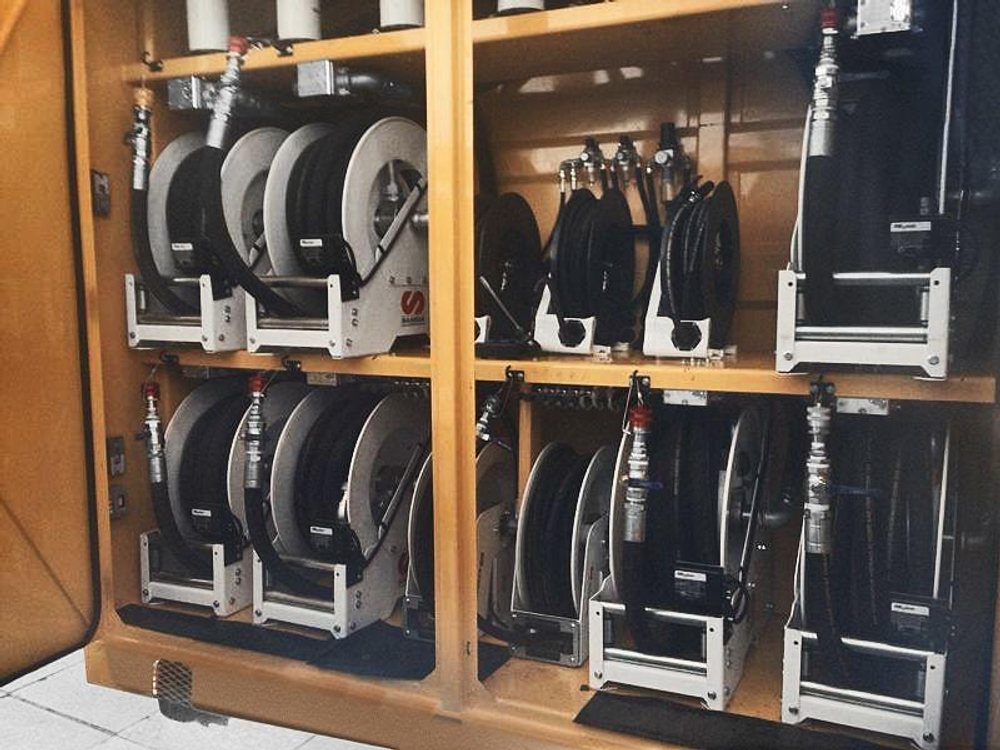

- Сервисная установка на ёмкости. Компоновка насоса, запаса продукта и катушки в одном рабочем узле.
Диаметр 3/4″ имеет смысл, когда подача и вязкость масла требуют соответствующего прохода. При небольших расстояниях стоит сравнить более короткую линию, чтобы не создавать лишнее сопротивление и не хранить ненужный запас рукава.
Отличие от других RM-100
Версия 508244 имеет рукав того же диаметра 3/4″, но длиной 25 м. Версия 508252 оснащена более узким рукавом 1/2″ длиной 30 м. Все три варианта следует выбирать по длине и диаметру, а не только по названию RM-100.
Состав поставляемого исполнения
По каталогу SAMOA артикул 508234 обозначает катушку с рукавом 20 м × 3/4″. Катушка без рукава для этого варианта имеет артикул 508944. При заказе и замене необходимо сохранять это различие.
508234 включает катушку с раздаточным рукавом 20 м×3/4″, входным рукавом 0,8 м и стопором. Конечный пистолет, насос, счётчик и резервуар выбирают под назначение поста.
Частые вопросы о SAMOA RM-100 508234
508234 поставляется с рукавом?
Да, с рукавом 20 м×3/4″. Безрукавная катушка для этого исполнения имеет артикул 508944.
Можно ли заменить её 508252?
У 508252 рукав 30 м×1/2″ и другой вход. Сравнивают длину, диаметр, подключения и требуемую подачу: это разные конфигурации RM-100.
Какие соединения на рукавах?
Оба наружные 3/4″ BSP. Ответные детали выбирают под этот размер и стандарт.
Подойдёт ли она для дизельного топлива?
Дизельное топливо входит в перечень сред каталога для этого исполнения. Остальные узлы линии также должны подходить к нему.
Рукав возвращается автоматически?
Да, используется пружинный возврат. Перед сматыванием освобождают фиксатор и сопровождают рукав по инструкции.
Можно ли работать при−30 °C?
Это нижняя граница каталожного диапазона. На холоде дополнительно учитывают свойства жидкости и ограничения остальных компонентов.
Подойдёт ли катушка к смазочному насосу высокого давления?
Предел 508234 —90 бар. Для насосов, создающих сотни бар, нужна катушка с соответствующим допустимым давлением.
