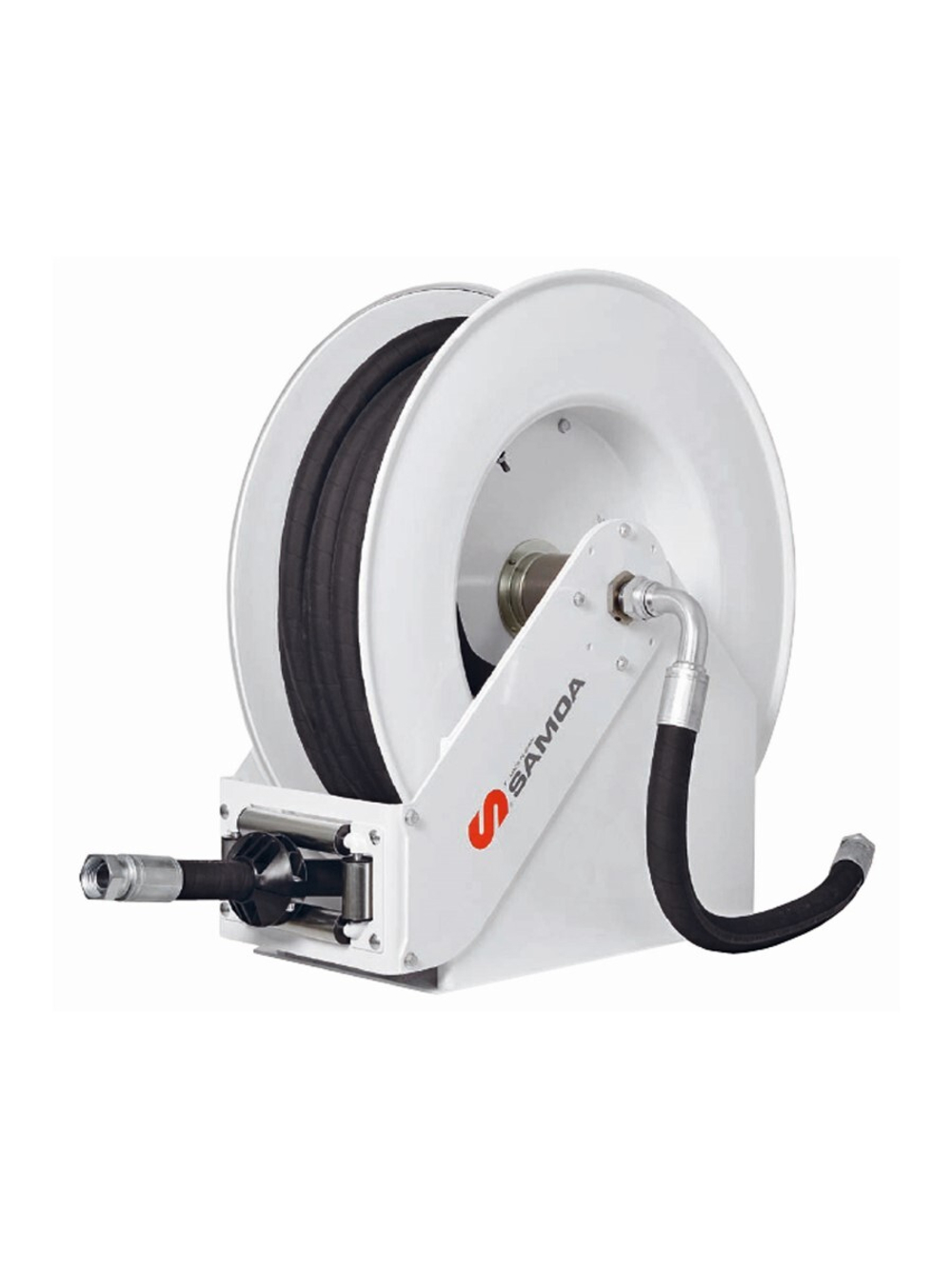

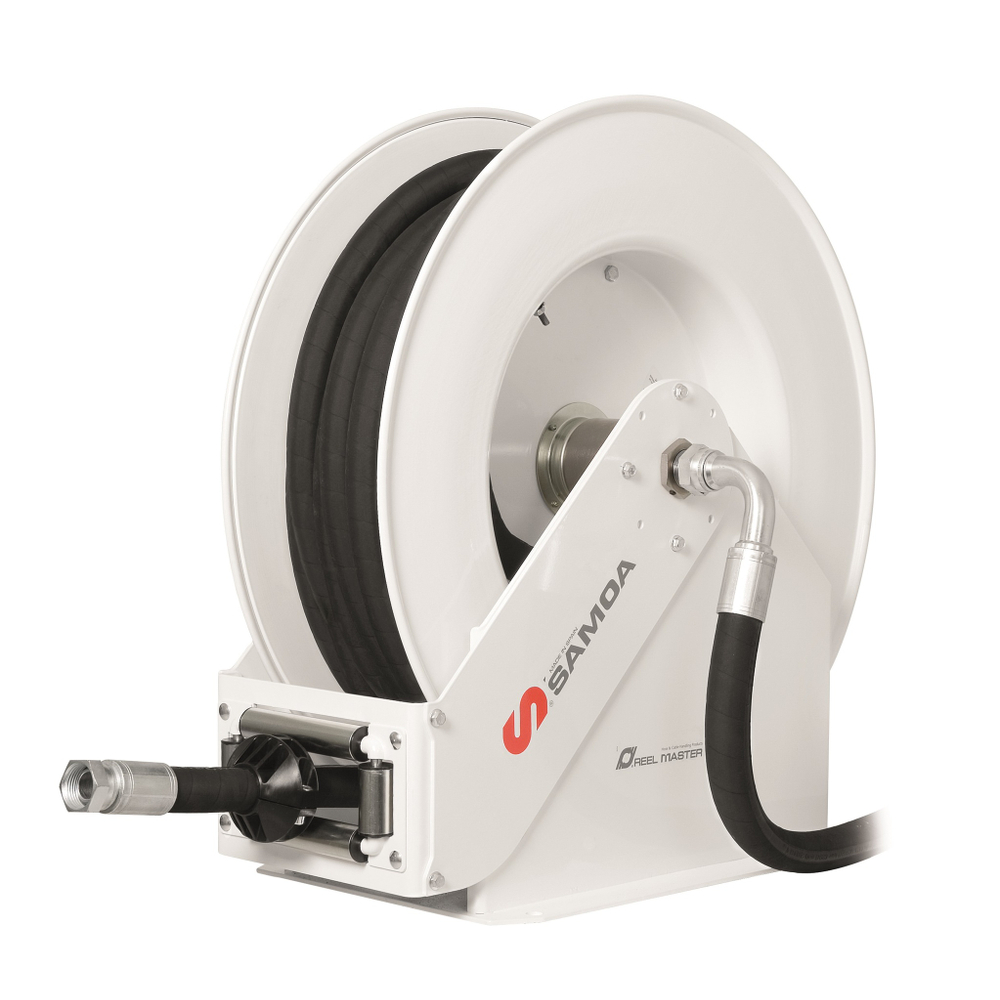

SAMOA RM-100 508225 — усиленная открытая шланговая катушка с автоматической пружинной смоткой для подачи свежего масла, откачки отработанного масла и перекачки других совместимых жидкостей. Оснащена рукавом длиной 15 м с внутренним диаметром 1″ и рассчитана на рабочее давление до 90 бар.
Катушка серии RM-100 предназначена для интенсивной эксплуатации в автопарках, промышленных мастерских, сервисных автомобилях и системах обслуживания спецтехники. Большой проходной диаметр позволяет использовать её в системах перекачки масла, где важно уменьшить сопротивление длинного рукава.
Особенности конструкции
- Усиленная двухопорная металлическая конструкция для интенсивной эксплуатации.
- Пружинный механизм обеспечивает автоматическую смотку рукава после использования.
- Механизм фиксации удерживает вытянутый рукав в рабочем положении.
- Полнопроходные вал и поворотное соединение уменьшают сопротивление потоку.
- Барабан установлен на двух закрытых шарикоподшипниках с постоянной смазкой.
- Направляющий кронштейн регулируется под выбранную схему размещения.
- Защитное покрытие металлических элементов повышает устойчивость конструкции к внешним воздействиям.
Подача свежего и откачка отработанного масла
SAMOA 508225 может использоваться в системах раздачи свежих минеральных и синтетических масел, а также в установках для удаления отработанного масла.
Внутренний диаметр рукава 1″ особенно важен при перекачке вязких жидкостей и работе с производительными насосами. По сравнению с рукавами меньшего диаметра он позволяет снизить потери давления при сопоставимых условиях эксплуатации.
Сама катушка не создаёт давление и не обеспечивает всасывание масла. Для подачи или откачки жидкости необходим совместимый насос либо другая подходящая система перекачки.
Совместимые рабочие среды
По данным SAMOA, исполнение 508225 предназначено для следующих сред:
- Свежие минеральные и синтетические смазочные масла.
- Отработанное масло.
- Дизельное топливо.
- Вода и совместимые охлаждающие жидкости.
- Сжатый воздух.
При выборе оборудования необходимо учитывать температуру, вязкость и химический состав жидкости. Для бензина и других неуказанных жидкостей совместимость этой модели не подтверждена.
Где используется
- Автосервисы и грузовые автопарки: организация постов подачи и откачки масла.
- Мобильные мастерские: оснащение сервисных автомобилей для обслуживания техники на выезде.
- Горнодобывающие предприятия: подача масла и удаление отработанных жидкостей при обслуживании карьерной техники.
- Строительные предприятия: оснащение маслосервисных установок для экскаваторов, погрузчиков и другой техники.
- Промышленные предприятия: организация линий перекачки совместимых технических жидкостей.
- Топливные хозяйства: размещение раздаточного рукава в системах перекачки дизельного топлива.
Монтаж и подключение
Для SAMOA RM-100 508225 производитель предусматривает установку на пол или подходящую конструкцию резервуара. Монтажная поверхность должна выдерживать массу катушки, усилие вытягивания рукава и эксплуатационные нагрузки.
Входное и выходное присоединения имеют номинальный размер 1″ BSP. Тип резьбы соединительных фитингов необходимо сверить с документацией и фактическим исполнением поставляемого изделия.
Катушка рассчитана на рабочее давление до 90 бар. Давление всей системы не должно превышать допустимое значение самого слабого компонента, включая рукав, поворотное соединение, фитинги и насосное оборудование.
При установке необходимо обеспечить свободное движение рукава и доступ к узлам обслуживания. Катушка не должна использоваться как опора для подвешивания инструмента или перемещения тяжёлых предметов.
Комплектация
- Усиленная пружинная катушка SAMOA RM-100 508225.
- Раздаточный рукав длиной 15 м, внутренний диаметр 1″.
- Входной соединительный рукав длиной 0,8 м.
- Регулируемый направляющий кронштейн.
Насос, раздаточный пистолет, счётчик жидкости и дополнительные монтажные принадлежности подбираются отдельно.
Отличие от катушек меньшего диаметра
Катушка SAMOA 508225 имеет рукав 15 м × 1″. Такое исполнение подходит для систем, где необходим большой проходной диаметр и сравнительно небольшое гидравлическое сопротивление.
В серии RM-100 также предусмотрены катушки с рукавами 20 м × 3/4″, 25 м × 3/4″ и 30 м × 1/2″. Они позволяют увеличить рабочую длину, но при одинаковом расходе рукава меньшего диаметра создают большее сопротивление потоку.
Если требуется более компактная катушка для обычного поста раздачи свежего масла, можно рассмотреть SAMOA RM-12L 504250 с рукавом 15 м × 1/2″.
Эксплуатация и обслуживание
Перед началом работы необходимо осмотреть рукав, резьбовые соединения и монтажные крепления. При вытягивании и обратной смотке следует контролировать движение рукава, не допуская его резкого возвращения на барабан.
Перед техническим обслуживанием необходимо перекрыть подачу жидкости и сбросить остаточное давление. Закрытые шарикоподшипники имеют постоянную смазку; обслуживание остальных элементов выполняется в соответствии с инструкцией SAMOA.
Частые вопросы
Подходит ли SAMOA 508225 для откачки отработанного масла?
Да. Производитель указывает отработанное масло среди допустимых рабочих сред. Для откачки необходимо подключить подходящий насос или систему сбора масла.
Можно ли использовать катушку для дизельного топлива?
Да. Дизельное топливо входит в перечень совместимых жидкостей SAMOA 508225. Необходимо соблюдать ограничения по давлению и условиям эксплуатации.
Почему диаметр рукава составляет 1″?
Большой внутренний диаметр уменьшает сопротивление потоку и позволяет использовать катушку в системах перекачки с повышенным расходом или вязкими маслами.
Входит ли рукав в комплект?
Да. Исполнение 508225 поставляется с раздаточным рукавом 15 м × 1″ и входным рукавом длиной 0,8 м.
Катушка автоматически сматывает рукав?
Да. Она оборудована пружинным механизмом смотки и фиксатором вытянутого рукава.
Можно ли устанавливать катушку на потолке?
В официальной спецификации 508225 указаны варианты установки на пол и резервуар. Другие способы монтажа необходимо отдельно согласовать с производителем.
Можно ли использовать катушку для консистентной смазки?
Модель рассчитана прежде всего на жидкие масла и другие перечисленные рабочие среды. Для пластичной консистентной смазки требуется соответствующая катушка высокого давления.
Чем отличается катушка от насоса для отработанного масла?
Катушка предназначена для хранения, вытягивания и смотки рукава. Перемещение жидкости обеспечивает отдельный насос или другое совместимое оборудование.
