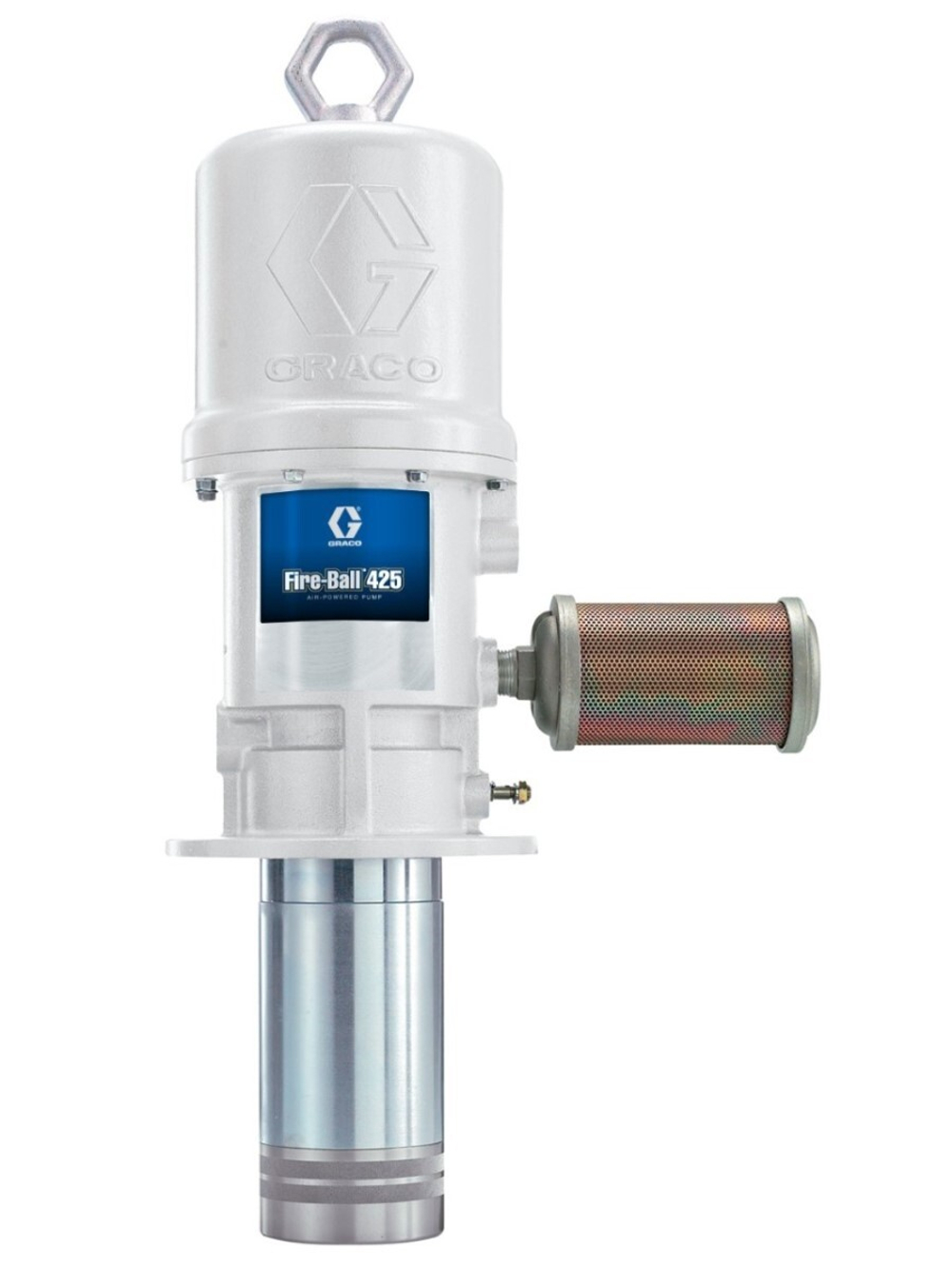

Graco Fire-Ball 425 (244846) — промышленный пневматический комплект для перекачки и раздачи смазочных масел из стационарных ёмкостей. Предназначен для настенного монтажа и подключения к системе маслораздачи на автосервисных, транспортных и производственных предприятиях.
В состав комплекта входит поршневой насос Graco Fire-Ball 425 (237526) с передаточным отношением 3:1. Максимальное рабочее давление масла составляет 37 бар, а подача достигает 50,7 л/мин при 80 циклах в минуту по заводской спецификации. Комплект предусматривает воздухоподготовку, запорную арматуру и принадлежности для монтажа.
Особенности конструкции
- Пневмодвигатель Fire-Ball 425. Диаметр 107,9 мм обеспечивает привод насоса для интенсивной перекачки масла и работы с протяжёнными магистралями.
- Передаточное отношение 3:1. Позволяет создавать давление масла приблизительно втрое выше подаваемого давления воздуха в расчётных условиях.
- Высокая производительность. Подача до 50,7 л/мин при 80 циклах/мин позволяет применять насос в системах с большим расходом масла.
- Прочная конструкция. Корпус пневмодвигателя выполнен из литого алюминия.
- Износостойкие элементы. В конструкции применяются коррозионно-стойкие материалы и защитные покрытия.
- Соосная компоновка. Пневматический двигатель и насосный механизм расположены на одной оси, что помогает снизить боковые нагрузки на уплотнения.
Сценарий использования
Комплект устанавливают на стене рядом с ёмкостью хранения масла. Насос подключают к линии забора масла и магистрали подачи, ведущей к маслораздаточным постам.
Такая схема удобна для мастерских и предприятий, где масло поступает из стационарной ёмкости, а выдача осуществляется в нескольких точках через рукава и раздаточные пистолеты.
Fire-Ball 425 рассчитан на задачи с повышенным расходом и может использоваться в системах с одновременной выдачей масла на нескольких постах. Количество точек раздачи и фактическая производительность зависят от сопротивления трубопроводов, вязкости масла и параметров пневматической сети.
Подача и рабочее давление
Передаточное отношение насоса составляет 3:1. Максимальное давление сжатого воздуха — около 12,4 бар, максимальное рабочее давление масла — 37 бар.
По данным Graco, максимальная подача составляет 13,4 галлона США в минуту (около 50,7 л/мин) при 80 циклах/мин. Это характеристика насосного агрегата при заданном режиме, а не гарантированный расход на конце длинной магистрали.
Для расчёта системы необходимо учитывать вязкость и температуру масла, длину и диаметр трубопроводов, высоту установки, количество точек выдачи и сопротивление дополнительного оборудования.
Подключение и монтаж
Комплект предназначен для настенной установки с применением монтажного кронштейна. Вход сжатого воздуха насоса — 1/2″ NPT (внутренняя резьба), вход масла — 1 1/2″ NPT (внутренняя резьба), выход масла — 3/4″ NPT (внутренняя резьба).
В комплект входят фильтр-регулятор сжатого воздуха, запорные клапаны и соединительные принадлежности. Конкретная схема подключения определяется конструкцией системы хранения и выдачи масла.
При монтаже необходимо учитывать, что резьба NPT отличается от BSP. Переходники следует подбирать по фактическому типу соединений, а не только по номинальному размеру.
Совместимость с жидкостями
Graco 244846 предназначен для перекачки совместимых смазочных масел. Возможность работы с конкретным моторным, гидравлическим, трансмиссионным или другим маслом необходимо оценивать по его вязкости, химическому составу и условиям эксплуатации.
Комплект не следует автоматически использовать для подачи консистентной смазки: заводская спецификация данного артикула предусматривает работу с маслом. Для густых консистентных смазок применяются специализированные насосы Graco с другими рабочими характеристиками.
Где используется
- Грузовые автосервисы. Централизованная раздача масел на постах обслуживания грузовиков и автобусов.
- Промышленные предприятия. Перекачка смазочных масел из ёмкостей хранения в рабочие магистрали.
- Строительные и горнодобывающие предприятия. Оснащение стационарных участков технического обслуживания спецтехники.
- Транспортные парки. Организация нескольких точек выдачи масла от общей системы хранения.
- Маслораздаточные участки. Подача масла в совместимые трубопроводные системы с учётом необходимого давления и расхода.
Комплектация
По заводской спецификации Graco 244846 поставляется как настенный насосный комплект, включающий:

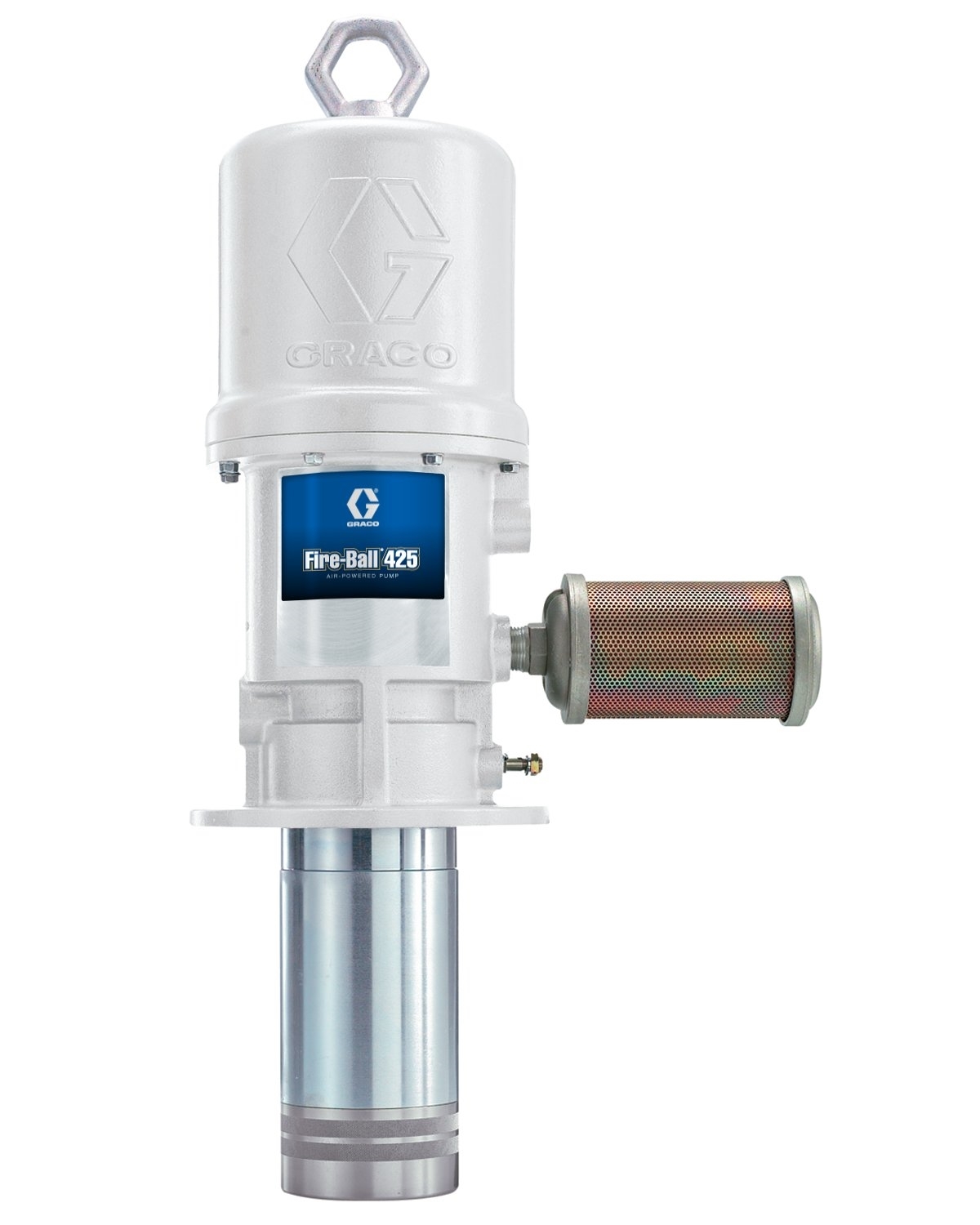

- Пневматический поршневой насос Graco Fire-Ball 425 3:1 (237526).
- Монтажный настенный кронштейн.
- Фильтр-регулятор сжатого воздуха.
- Воздушный рукав и рукав для масла.
- Комплект фитингов и соединительных принадлежностей.
- Запорный клапан линии сжатого воздуха.
- Запорный клапан масляной линии.
Ёмкость хранения масла, стационарные трубопроводы, счётчики, катушки и раздаточные пистолеты подбираются отдельно с учётом проекта маслораздаточной системы.
Частые вопросы
Чем комплект 244846 отличается от насоса 237526?
237526 — отдельный пневматический насос Fire-Ball 425 3:1. Артикул 244846 обозначает комплект на его основе с принадлежностями для настенного монтажа, воздухоподготовки и подключения.
Какая производительность у Fire-Ball 425 3:1?
До 50,7 л/мин при 80 циклах/мин по заводским данным. Фактический расход зависит от условий эксплуатации и сопротивления системы.
Какое максимальное давление масла?
37 бар. Максимальное давление подаваемого сжатого воздуха составляет около 12,4 бар.
Подойдёт ли насос для нескольких точек маслораздачи?
Да, такое применение предусмотрено конструкцией серии Fire-Ball 425. Количество одновременно работающих постов необходимо определять расчётом расхода и потерь давления.
Можно ли перекачивать консистентную смазку?
Артикул 244846 предназначен для масла. Для консистентной смазки необходимо выбирать соответствующее оборудование.
Нужны ли дополнительные комплектующие?
В комплект уже входят насос, монтажные и соединительные элементы. Заборную магистраль, трубопроводы, точки выдачи масла и другие элементы системы подбирают по конкретной установке.
