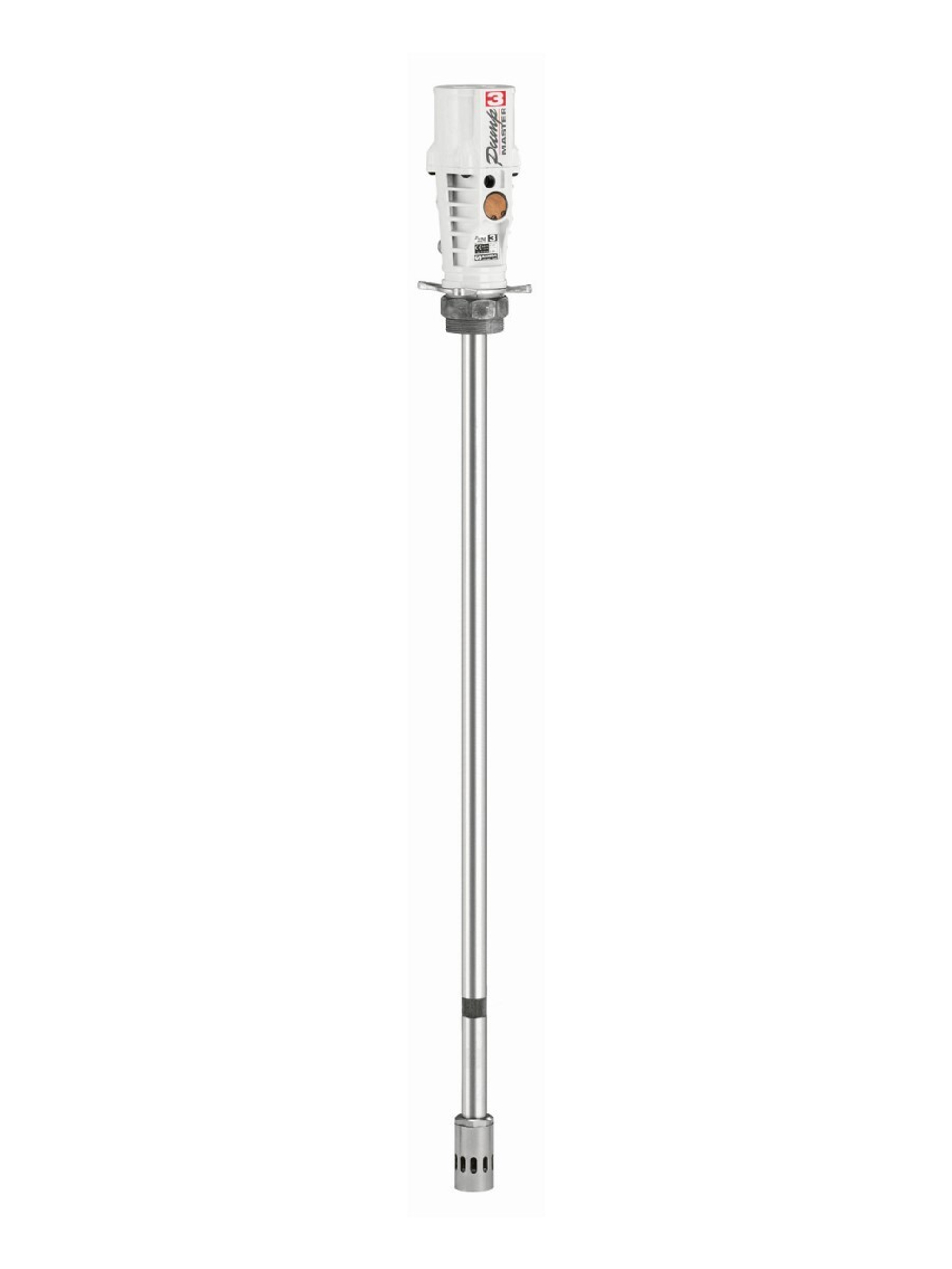

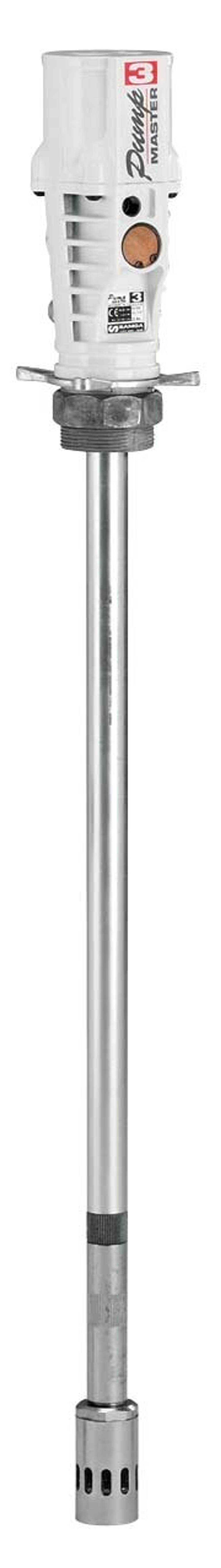

SAMOA Pumpmaster 3 409200 — пневматический поршневой насос для подачи консистентной смазки из промышленных бочек массой 185 кг. Предназначен для смазочных материалов консистенции до NLGI 2 и применяется в стационарных, передвижных и переносных установках для обслуживания техники.
Насос двойного действия имеет коэффициент давления 55:1 и обеспечивает подачу 300 г/мин в установленном производителем режиме. Максимальное давление смазки на выходе достигает 550 бар при давлении сжатого воздуха 10 бар. Модель подходит преимущественно для систем с одной точкой раздачи, где требуется высокое давление при сравнительно небольшом расходе смазочного материала.
Особенности конструкции
- Пневматический привод. Насос работает от сжатого воздуха и не требует электрического подключения.
- Коэффициент давления 55:1. Позволяет создавать высокое давление для подачи смазки через раздаточное оборудование и пресс-маслёнки.
- Поршневой механизм двойного действия. Обеспечивает подачу смазочного материала при работе насосного механизма.
- Заборная труба 920 мм. Предназначена для установки в промышленные бочки со смазкой массой 185 кг.
- Регулируемый бочковой адаптер 2″ BSP. Позволяет закрепить насос в совместимом резьбовом отверстии бочки и отрегулировать положение заборной трубы.
- Компактный пневмодвигатель. Диаметр 70 мм и масса насоса 4,8 кг позволяют использовать модель в мобильных смазочных установках.
Подача и рабочее давление
Для Pumpmaster 3 409200 заявлена подача 300 г/мин в режиме испытаний производителя. Максимальная подача при свободном выходе составляет до 540 г/мин. Эти значения не следует считать гарантированной производительностью при любом давлении и сопротивлении системы.
Коэффициент 55:1 означает соотношение давления смазки к давлению воздуха. Например, при подаче воздуха под давлением 6 бар теоретическое давление на стороне смазки может достигать приблизительно 330 бар. Реальные параметры зависят от режима работы и гидравлического сопротивления системы.
Допустимое давление воздуха на входе составляет 1,5–10 бар. Для безопасной эксплуатации необходимо применять регулятор давления и учитывать предельное давление всех подключённых элементов: рукавов, пистолетов, соединений и арматуры.
Подключение и монтаж
Насос устанавливается в совместимую бочку со смазкой через регулируемый адаптер с наружной резьбой 2″ BSP. Длина заборной трубы составляет 920 мм, общая высота насоса — 1120 мм.
Вход сжатого воздуха и выход смазки имеют внутреннюю резьбу 1/4″ NPSM. При подборе соединений необходимо учитывать именно этот стандарт резьбы, а не считать соединения NPSM и BSP взаимозаменяемыми.
Для подключения к пневмосети рекомендуется предусмотреть фильтрацию и регулирование давления воздуха. Рукав высокого давления и раздаточное оборудование подбираются с учётом максимального давления насоса и условий эксплуатации.
При комплектации системы следует также учитывать конструкцию бочки и необходимость использования следящей пластины, которая помогает обеспечить стабильный забор густой смазки и уменьшить образование воздушных полостей.
Где используется
- Автопарки и транспортные предприятия. Подача смазки при обслуживании грузовых автомобилей, прицепов и другой техники.
- Строительная и дорожная техника. Обслуживание шарниров, пальцев, втулок и других смазываемых соединений.
- Сельскохозяйственные предприятия. Организация смазки тракторов, комбайнов и навесного оборудования.
- Ремонтные мастерские. Комплектация пневматических постов раздачи консистентной смазки.

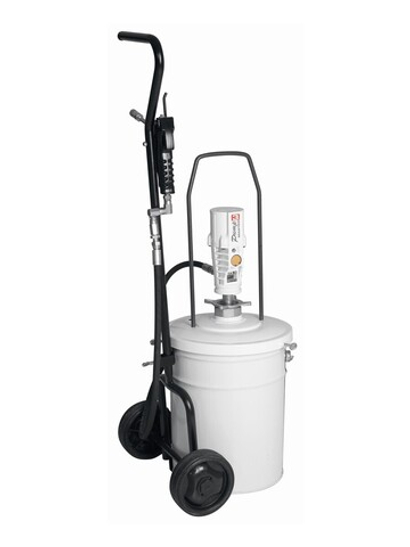

- Мобильные сервисные установки. Использование в передвижных системах обслуживания оборудования при наличии источника сжатого воздуха.
Подбор системы раздачи смазки

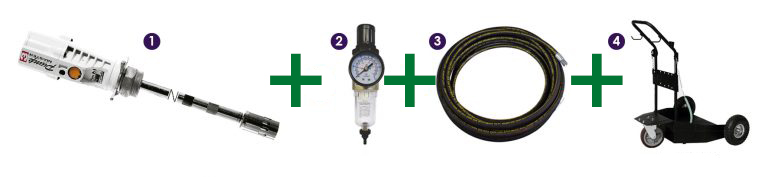

Насос SAMOA 409200 представляет собой основной перекачивающий узел. Для организации полноценного поста смазки дополнительно могут потребоваться:
- регулятор давления и оборудование подготовки сжатого воздуха;
- следящая пластина, совместимая с внутренним диаметром бочки;
- крышка или элементы крепления насоса, если этого требует выбранная схема монтажа;
- рукав высокого давления для консистентной смазки;

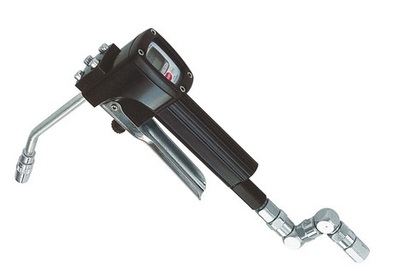

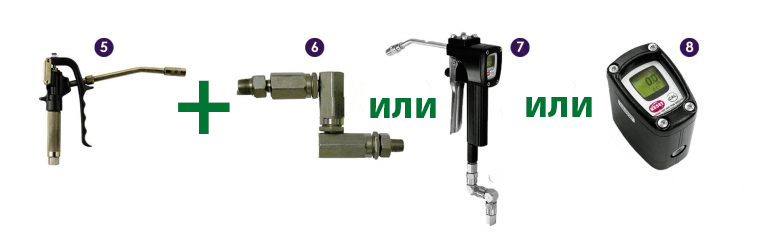

- раздаточный пистолет с насадкой для пресс-маслёнок;
- соединительные элементы и переходники с подходящей резьбой.
Насос рассчитан преимущественно на небольшие системы раздачи с одной точкой обслуживания. При необходимости подключить несколько постов, длинные трубопроводы или автоматизированную систему следует отдельно подобрать насос по расходу, давлению и условиям эксплуатации.
Отличие от Pumpmaster 35 и Pumpmaster 45
Pumpmaster 3 относится к насосам общего назначения для подачи консистентной смазки под высоким давлением. Его основная область применения — отдельные посты смазки и компактные передвижные установки.
Насосы SAMOA Pumpmaster 35 и Pumpmaster 45 относятся к более производительным решениям для промышленных систем. В зависимости от конкретной модификации они могут быть предпочтительнее при увеличенном расходе, протяжённых магистралях, использовании рукавных катушек и нескольких точек раздачи.
Выбирать насос исключительно по коэффициенту давления неправильно: необходимо учитывать расход смазки, число постов, длину трубопроводов и необходимое давление непосредственно в точке выдачи.
Комплектация
Пневматический насос SAMOA Pumpmaster 3 409200 с заборной трубой 920 мм и регулируемым бочковым адаптером 2″ BSP.
Следящая пластина, рукав, раздаточный пистолет, оборудование подготовки воздуха и остальные компоненты системы подбираются отдельно, если иное не предусмотрено конкретной поставкой.
Частые вопросы
Подходит ли насос для стандартной бочки 200 литров?
Да. Модификация 409200 рассчитана производителем на бочки со смазкой массой 185 кг. При использовании другой тары необходимо проверить её высоту, глубину, размер отверстия и совместимость крепления насоса.
Какую смазку можно перекачивать?
Насос предназначен для консистентных смазок до класса NLGI 2. Возможность работы с конкретным материалом зависит от его состава, температуры и условий подачи.
Какой компрессор нужен для Pumpmaster 3?
Насосу требуется сжатый воздух давлением 1,5–10 бар. По данным SAMOA, расход воздуха в установленном режиме составляет 165 нормальных литров в минуту. При подборе компрессора необходимо учитывать запас производительности и одновременную работу другого пневматического оборудования.
Что означает коэффициент давления 55:1?
Это соотношение давления смазки на выходе к давлению воздуха на входе в насос. Например, при 6 бар воздуха теоретически возможно создание давления до 330 бар со стороны смазки. Фактические параметры зависят от условий работы.
Можно ли подключить несколько раздаточных пистолетов?
Pumpmaster 3 преимущественно предназначен для компактных установок с одной точкой раздачи. Для нескольких одновременно работающих постов рекомендуется выполнить гидравлический расчёт и рассмотреть более производительные модели.
Нужна ли следящая пластина?
Для работы с густой смазкой в бочках её применение обычно рекомендуется. Следящая пластина уменьшает вероятность образования воздушных полостей при заборе смазки. Размер пластины необходимо выбирать по внутреннему диаметру бочки.
Можно ли подключить шланговую катушку?
Возможность зависит от длины и диаметра рукава, сопротивления системы и необходимого расхода. Для длинных магистралей и рукавных катушек следует проверить расчётные параметры и при необходимости выбрать насос промышленной серии.
Поставляется ли насос с раздаточным пистолетом?
Модель 409200 является отдельным насосом. Раздаточный пистолет, рукава и дополнительные компоненты системы необходимо выбирать с учётом комплектации поставки.
