PIUSI P60:1 940 BOOSTER (F0021607A) — пневматический поршневой насос для подачи консистентной смазки из бочек 180–200 кг. Исполнение имеет всасывающую трубу длиной 940 мм и диаметром 30 мм. Передаточное отношение —60:1, рабочий диапазон давления воздуха —4–7 бар.
Насос используют как основу смазочного поста: к нему подключают подготовленный воздух и напорную линию к раздаточному устройству. Электрическое питание не требуется. Артикул F0021607A обозначает отдельный насос, а не комплект с бочкой, крышкой, рукавом и пистолетом.
Двойное действие для подачи смазки
Пневматический двигатель перемещает насосный механизм. Двойное действие означает подачу при обоих направлениях рабочего движения. Насос забирает смазку через погружную трубу и направляет её в напорную линию.
Конструкция BOOSTER рассчитана на промышленную подачу вязкого продукта. В пневматической части применён корпус из технического полимера, в насосной —стальные элементы; предусмотрены уплотнения для работы со смазкой.
Шумность и расход воздуха зависят от режима. Крупные значения производительности других насосов PIUSI не следует переносить на P60:1 только по сходному назначению.
Что означает отношение 60:1
Отношение показывает повышение давления смазки относительно подаваемого воздуха. Например, при 5 бар воздуха расчётно получается около 300 бар; при 7 бар расчёт соответствует 420 бар. Фактическое давление зависит от нагрузки и режима выдачи.
Эти значения не являются допустимым давлением любого подключённого рукава. Систему подбирают по самому слабому компоненту, включая пистолет и соединитель. Повышать воздух для преодоления неизвестной закупорки без проверки допуска оборудования нельзя.
Рабочий воздух для насоса —4–7 бар. Для настройки используют подходящий регулятор; давление и расход пневмосети должны соответствовать нагрузке поста.
Требования к компрессору
В техническом листе указан расход воздуха 130–160 л/мин. При расчёте учитывают условия работы насоса и одновременно используемый пневмоинструмент. Запас давления в ресивере не заменяет достаточную производительность компрессора.
Вход воздуха имеет внутреннюю резьбу 1/4″ BSP. Пневмолинию подключают по инструкции PIUSI, обеспечивая подготовку воздуха и возможность отключения насосного узла.

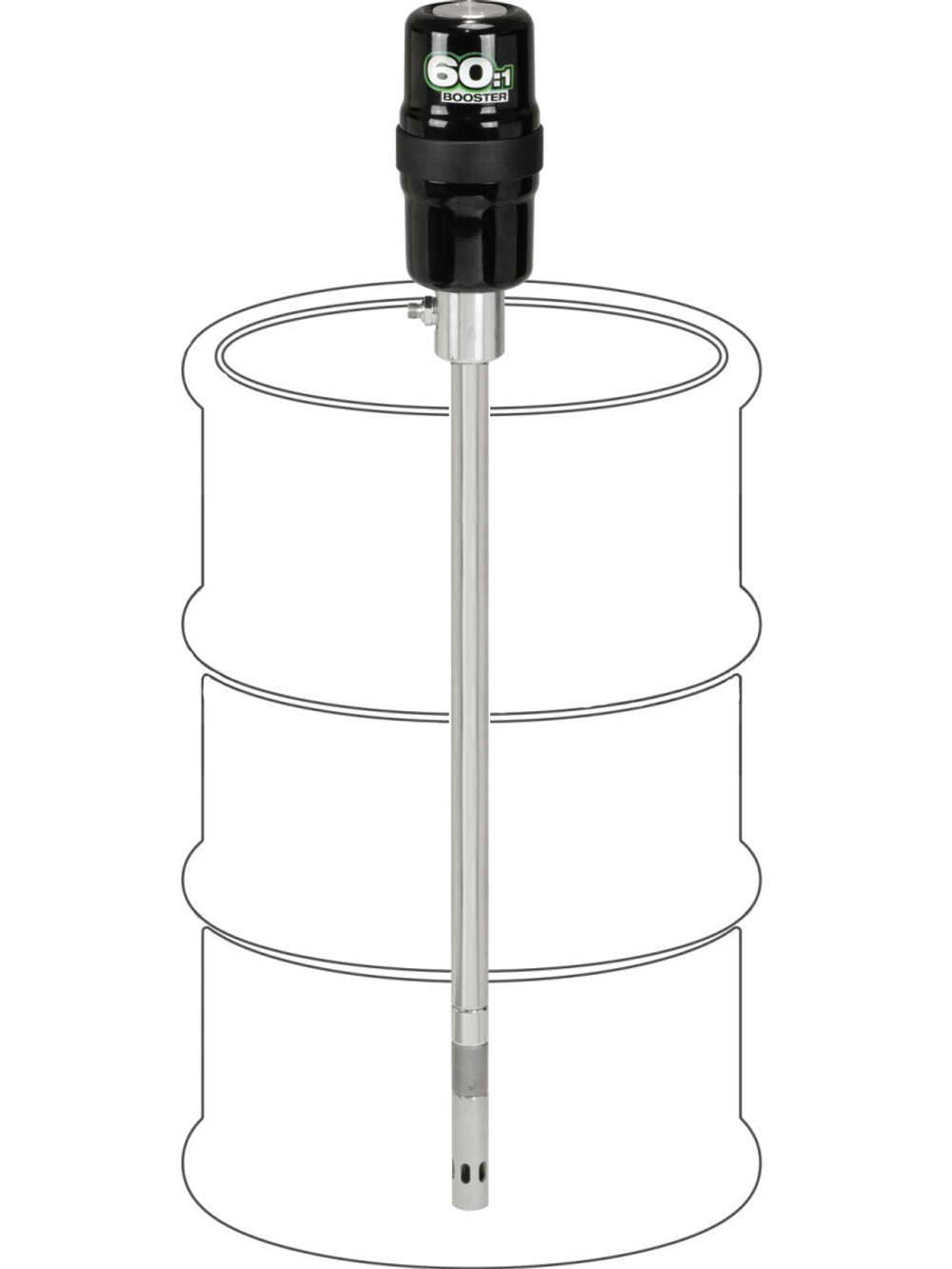

Труба 940 мм для бочки 180–200 кг
Длина погружной трубы отличает F0021607A от других P60:1. Для монтажа проверяют глубину бочки и размеры крепления, а также выбирают крышку и следящую пластину под фактическую тару.
Масса фасовки сама по себе не определяет диаметр ёмкости. Подходящая следящая пластина помогает подавать смазку к заборной части по мере опорожнения и уменьшает образование воздушных полостей.

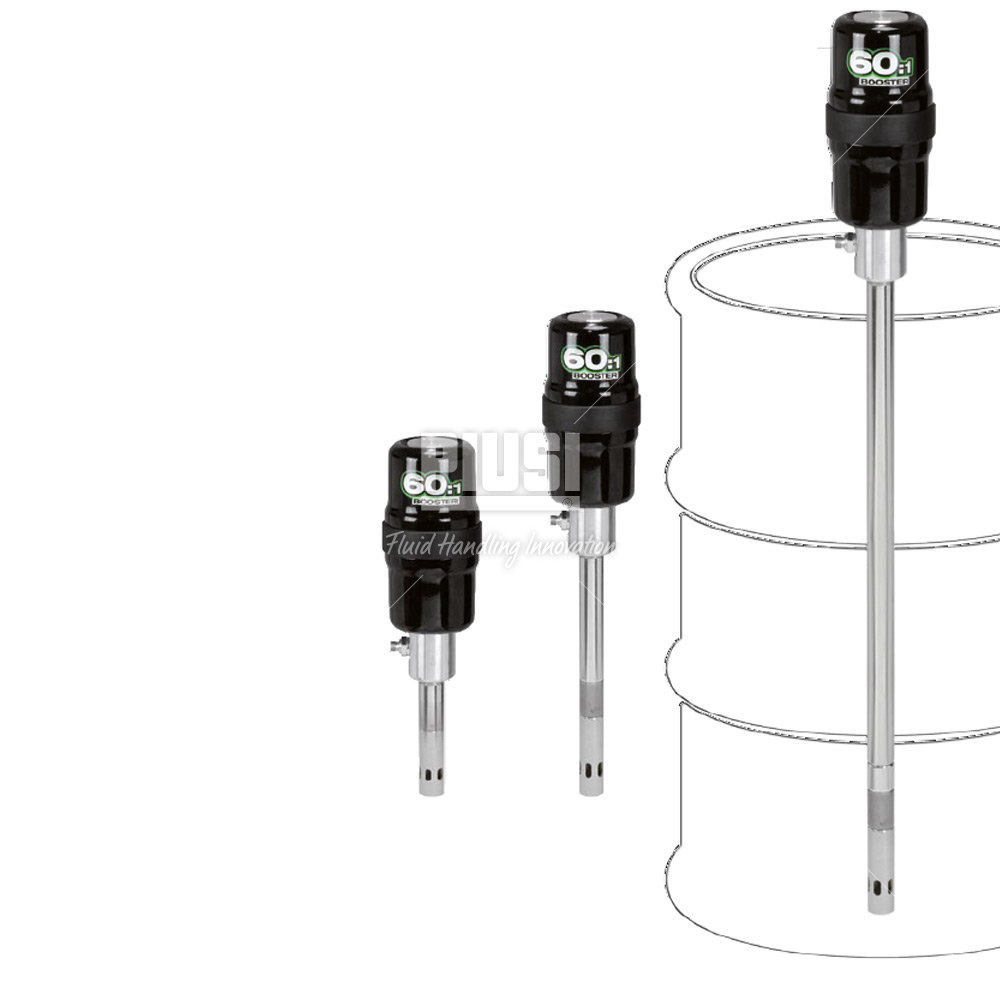

В той же серии F0021605A имеет трубу 470 мм для тары 18–30 кг, а F0021606A —730 мм для 50–60 кг. Покупка по одному названию P60:1 без длины может привести к несовместимости с бочкой.
Подключение напорной линии
Выход смазки имеет наружную резьбу 1/4″ BSP. Для соединения выбирают рукав и фитинги, рассчитанные на смазку и давление системы. BSP не заменяют NPT по совпадению номинального диаметра.
Фактическая подача зависит от смазки, её температуры, условий поступления к насосу и сопротивления линии. Высокое отношение 60:1 помогает создавать давление, но не гарантирует одинаковый расход через любую длину рукава.
До разборки или смены принадлежностей перекрывают воздух и сбрасывают давление смазки по процедуре производителя. В напорном рукаве давление может сохраняться после остановки насоса.
Для смазочного поста предприятия
- Автопарк: подача смазки при обслуживании грузовой техники и прицепов.
- Строительная база: комплектация поста для шарниров и других смазываемых узлов машин.
- Производственная мастерская: выдача совместимой смазки из крупной заводской тары.
Насос выбирают для консистентной смазки. Топливо, вода, AdBlue и химические растворы к подтверждённому назначению этого артикула не относятся.
Комплектация
PIUSI указывает в поставке насос P60:1 BOOSTER и инструкцию. Для F0021607A предусмотрена погружная труба 940 мм.
Крышку бочки, следящую пластину, напорный рукав, пистолет и оборудование подготовки воздуха подбирают отдельно для рабочего поста.
Частые вопросы
Подойдёт ли к бочке 200 кг?
F0021607A рассчитан на тару 180–200 кг и имеет трубу 940 мм. Перед монтажом проверяют фактические размеры бочки и подбирают крепление.
Можно ли работать без электричества?
Да. Привод пневматический; нужен источник сжатого воздуха 4–7 бар.
Какой компрессор требуется?
Учитывают давление 4–7 бар и указанный расход воздуха 130–160 л/мин, а также режим и другие потребители пневмосети.
Какие резьбы на насосе?
Вход воздуха 1/4″ BSP с внутренней резьбой, выход смазки 1/4″ BSP с наружной.
Входят ли крышка, пластина и пистолет?
Нет. Для этого артикула PIUSI перечисляет насос и инструкцию; оснастку поста выбирают отдельно.
Чем отличается версия 730?
У F0021606A труба 730 мм для тары 50–60 кг. У F0021607A труба 940 мм для 180–200 кг.
