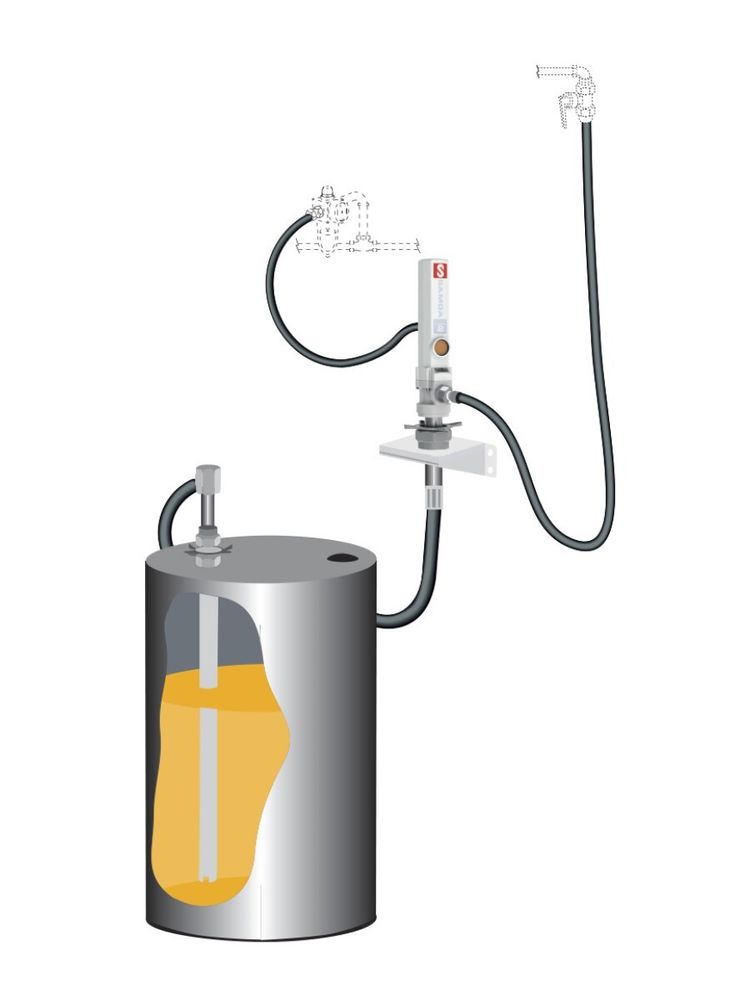

SAMOA 379000 — настенный установочный комплект для подачи масла из бочки 205 л или IBC 1000 л. В основе пневматический насос PumpMaster 2, артикул 353120, с отношением давления 3:1. Комплект включает всасывающую часть, настенное крепление и принадлежности подключения.
Насос остаётся на стене, а масло поступает из сменной ёмкости. Такое размещение удобно на постоянном ремонтном посту: насосный агрегат не приходится переносить с одной бочки на другую при каждом пополнении запаса.
Насос и установочные принадлежности
- 353120 — PumpMaster 2, 3:1. Короткий насос для настенной схемы подачи масла.
- 367102 — всасывающий комплект. Объединяет узел забора 367000 и настенный кронштейн 360102.
- 367000 — всасывающий узел. Труба 1060 мм диаметром 42 мм, донный клапан, адаптер горловины 2″ и рукав 2 м × 3/4″.
- 362910 — комплект подключения. Воздушный рукав 1 м × 1/4″, масляный рукав 1 м × 1/2″ и соединительные принадлежности.
379000 — установочный комплект. Он помогает подключить насос к таре и линии, но не является готовым рабочим постом с пистолетом, катушкой и счётчиком. Раздаточную часть выбирают под место обслуживания.
Как работает PumpMaster 2
Сжатый воздух приводит пневмодвигатель, связанный с насосной частью. Насос забирает масло через всасывающий комплект и направляет его в напорную линию. Поток на рабочем месте открывают выбранным раздаточным устройством.
PM2 имеет двойное действие: масло подаётся при обоих направлениях движения насосного механизма. Такой принцип полезен для раздаточных установок, где требуется подача от общего запаса.
Электропитание для привода не нужно. Вместо сетевой розетки нужен компрессор или пневмомагистраль, способная обеспечить рабочие параметры воздуха.
Что означает отношение давления 3:1
Отношение 3:1 связывает давление масла с подаваемым воздухом в расчётных условиях. Например, 6 бар воздуха соответствуют расчётному уровню около 18 бар масла. Фактическая работа зависит от нагрузки линии.
Это помогает выбирать насос для масляного поста, но не устанавливает допустимое давление всех принадлежностей. Пистолет, рукав и счётчик должны соответствовать рабочей нагрузке.
При настройке учитывают наиболее ограниченный компонент. Более высокое давление воздуха не следует использовать как универсальное средство устранения любой медленной выдачи.
Рабочая и максимальная подача
Для PM2 3:1 указаны 10 л/мин при 150 циклах в минуту и максимальная свободная подача 35 л/мин при 7 бар воздуха. Это разные режимы насосного агрегата.
Свободный выход не содержит такого же сопротивления, как пистолет, длинный рукав и счётчик. Поэтому 35 л/мин не обещают на точке выдачи в произвольной установке.
Для расчёта сообщают марку масла, температуру, длину линии и число рабочих мест. Если одновременно работают несколько раздаточных точек, потребность оценивают для всей системы.
Сжатый воздух и подготовка поста
Рабочий диапазон воздуха насоса — 1,5–10 бар. Расход воздуха составляет 180 нормальных л/мин при 6 бар и 200 циклах в минуту. Эти условия важны при сравнении с отдачей компрессора.
Компрессор на базе может одновременно питать инструменты и насос. В таком случае учитывают их совместное потребление, чтобы подготовленный масляный пост не зависел от работы соседнего инструмента.
Регулятор давления и фильтрацию воздуха выбирают по требованиям насоса. SAMOA перечисляет оборудование подготовки воздуха как отдельные принадлежности; оно не входит в указанный состав автоматически.
Масла и условия работы
PM2 3:1 предназначен для синтетических и минеральных смазочных масел, гидравлических, трансмиссионных и других указанных масляных жидкостей. Продукт выбирают по совместимости и требованиям обслуживаемого оборудования.
На холоде масло становится вязче и труднее проходит через всасывание и напорную линию. Поэтому при подборе указывают не только название масла, но и минимальную температуру на посту.
Для бензина, воды и консистентной смазки выбирают другие насосные исполнения. Общее название «смазочные материалы» не делает масляный PM2 универсальным для густой смазки через пресс-маслёнки.
Бочка 205 л или IBC 1000 л
Комплект предназначен для указанных видов тары. Всасывающая труба опускается в ёмкость, а рукав соединяет её с расположенным на стене насосом.
Регулируемый адаптер 2″ помогает установить трубку по высоте. При подборе проверяют горловину и внутреннюю геометрию тары: объём 205 или 1000 л не определяет одинаковые размеры всех ёмкостей.
Рукав 2 м позволяет разместить тару рядом с насосом. Для смены бочки или IBC оставляют доступ к горловине, соединению и пути перемещения ёмкости.
Если запас масла находится далеко от стены, схему всасывания рассчитывают заново. Удлинение рукава меняет условия забора и не является простой заменой одного соединительного элемента.
Соединения насоса и масляной линии
У 353120 вход масла — 3/4″ BSP(F), выход — 1/2″ BSP(F), воздушный вход — 1/4″ NPSM(F). В составе предусмотрены принадлежности подключения, которые нужно использовать в соответствии со схемой.
NPSM и BSP — разные стандарты. При изменении схемы или замене фитинга проверяют тип соединения, а не только дюймовый размер.
Длинную линию к рабочему месту, катушку и раздаточный пистолет подбирают отдельно. Учитывают давление и потери на всей трассе, чтобы насос работал с выбранной жидкостью и требуемой скоростью.
Защитная арматура и обслуживание
В насосе предусмотрено место для подключения дополнительного клапана сброса давления. Такую арматуру подбирают для схемы, где масло может оставаться запертым и менять температуру.
Перед отсоединением насос останавливают и снимают давление по инструкции системы. При обслуживании проверяют воздух, состояние рукавов и герметичность соединений. Работающий насос не должен компенсировать повреждение линии.
Где используется
- Автосервис. Стационарная подача масла из сменных бочек на ремонтное место.
- Грузовая мастерская. Масляный пост с отдельно выбранным пистолетом и учётом.
- Хозяйство. Обслуживание техники от общей ёмкости масла возле стены мастерской.
- Промышленный ремонт. Насосный узел распределения совместимого масла с доступом к таре для замены.
Отличие от бочкового комплекта 379300
379300 использует насос 354120, устанавливаемый на бочку 205 л. У 379000 короткий насос 353120 расположен на стене и связан с тарой отдельным всасыванием.
Настенная схема полезна, когда насос должен оставаться на месте при смене ёмкости. Бочковой монтаж выбирают, когда насосная часть должна размещаться непосредственно на таре.
Частые вопросы о SAMOA 379000
Можно ли работать без компрессора?
Нет. Привод PM2 пневматический, для него нужен сжатый воздух.
Насос переставляют при смене бочки?
Нет, он остаётся на стене. Меняют тару и восстанавливают её всасывающее подключение по инструкции.
Комплект подходит к IBC 1000 л?
Да, такое применение предусмотрено. Проверяют горловину, геометрию и положение всасывающей части.
Пистолет и катушка входят в поставку?
В составе указаны насос и установочные принадлежности. Раздаточную часть выбирают отдельно.
Как оценить расход воздуха?
Приведены 180 нормальных л/мин при 6 бар и 200 циклах в минуту. При расчёте учитывают также остальные потребители компрессора.
Можно ли рассчитывать на 35 л/мин у пистолета?
35 л/мин — максимальная свободная подача насоса. Реальная выдача зависит от масла и собранной линии.
Можно ли выдавать трансмиссионную жидкость?
Она входит в перечень сред PM2 3:1. Конкретный продукт и температурные условия учитывают при выборе поста.
Что важнее сообщить для подбора линии?
Марку масла, температуру, длину трассы, тип ёмкости и требуемое число точек выдачи.
