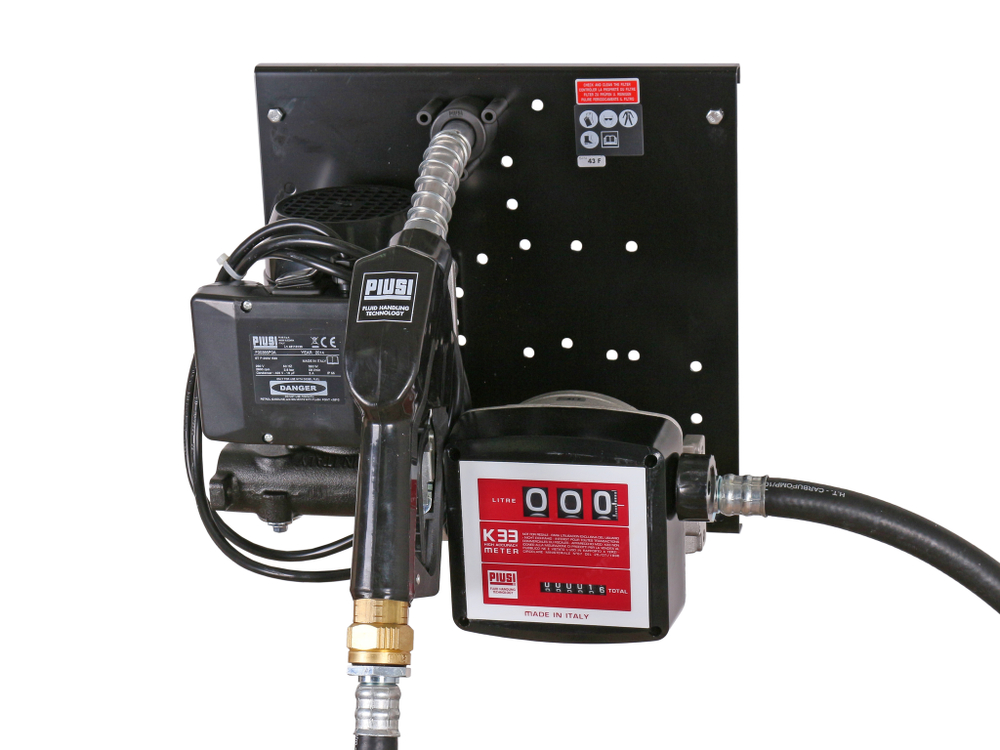

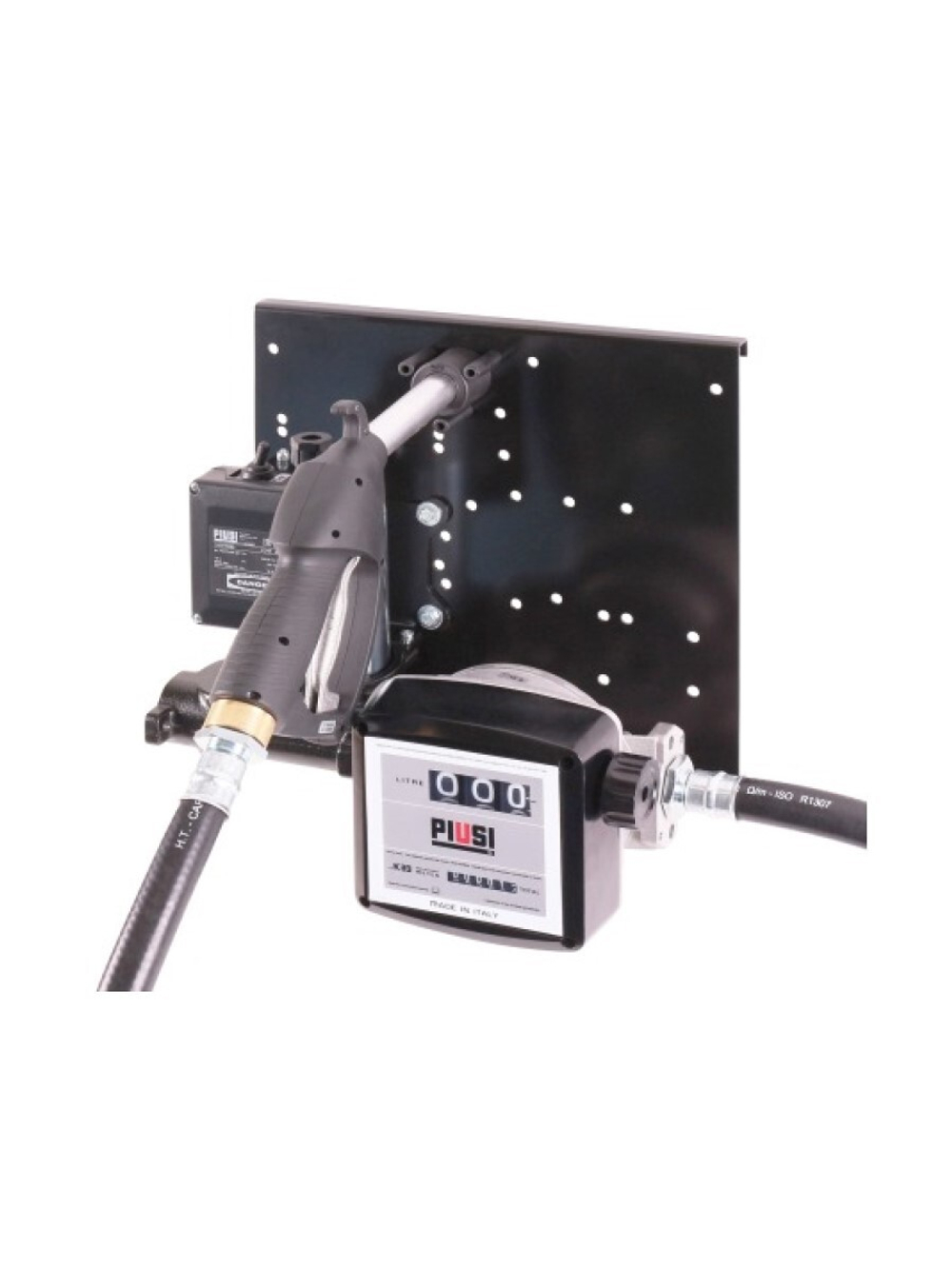

PIUSI ST PANTHER DC 12/24V K33 A60 (F00340160) — топливораздаточный комплект для перекачивания и учёта дизельного топлива от аккумулятора. В нём объединены насос PANTHER DC, механический счётчик K33, раздаточный рукав 4 м и автоматический пистолет A60.
Комплект работает от 12 или 24 В постоянного тока. Каталожная подача при 24 В составляет до 70 л/мин, при 12 В — до 35 л/мин. Его устанавливают у расходного резервуара для заправки собственного автопарка, строительной или сельскохозяйственной техники без подключения к сети 230 В.
Что входит в комплект
- Насос PANTHER DC 12/24 В. С выключателем для запуска и остановки перекачивания.
- Механический счётчик K33. Для отображения разовой выдачи и накопленного объёма.
- Автоматический пистолет A60. С отсечкой при заполнении бака и поворотным соединением.
- Раздаточный рукав 4 м. Внутренний диаметр — 20 мм; подводит топливо от станции к машине.
- Держатель пистолета. Для размещения после заправки.
Всасывающий рукав в это исполнение не входит. Узел забора, соединения резервуара и электрическое подключение подбирают по месту установки. Длину комплектного рукава выдачи оценивают до покупки: он должен доходить до горловины техники без натяжения.
Как проходит заправка
Насос забирает дизельное топливо из резервуара и направляет его через счётчик в раздаточный рукав. На пистолете оператор открывает подачу и следит за заполнением бака. K33 в это время показывает количество прошедшего топлива.
Перед новой заправкой обнуляют разовую шкалу. По её показанию можно записать расход на отдельную машину, а по накопительной — общий объём через станцию. Эти функции удобны для внутреннего контроля выдачи топлива.
После заправки насос выключают. Закрытый пистолет прекращает выдачу, но сам по себе не отключает электродвигатель: управление насосом и управление потоком — отдельные действия.
Питание 12 или 24 В
F00340160 допускает оба напряжения, однако производительность при них различается. Для 24 В указаны мощность 420 Вт и максимальный ток 25 А; для 12 В — 150 Вт и 16 А. При выборе источника и проводки учитывают нужный режим и расстояние до аккумулятора.
Если доступно питание 24 В, каталожная подача вдвое выше, чем при 12 В. Фактический расход также зависит от всасывания и раздаточной линии. Разряженный аккумулятор, ненадёжный контакт или падение напряжения на неподходящем кабеле могут ухудшить работу насоса.
Подключение выполняют по руководству PANTHER DC, соблюдая полярность и требования к защите цепи. Кабель и соединения выбирают под ток двигателя; готовую станцию не подключают к бытовой розетке 230 В.
Механический учёт топлива K33
Разовая шкала K33 имеет три разряда, накопительная — шесть. Измерительный механизм работает от потока топлива: для считывания литров счётчику не требуется отдельное электропитание или батарейка.
Заявленная погрешность — ±1%. Предусмотрена калибровка на месте установки, чтобы проверить показания в условиях собранной линии. При вводе в работу выполняют проверку по руководству счётчика, а не принимают максимальную подачу насоса за условие точности.
K33 измеряет прошедший объём, но не задаёт дозу. Если нужно отпустить определённое количество литров, оператор следит за разовой шкалой и закрывает подачу на нужном показании. Для автоматического дозирования требуется оборудование с предустановкой и управлением остановкой.
Автоматический пистолет A60
A60 помогает прекратить подачу при заполнении бака. Поворотное соединение облегчает изменение положения пистолета у горловины и уменьшает перекручивание рукава.
Отсечка по уровню и остановка на заданном объёме — разные функции. Пистолет реагирует на заполнение бака, а число литров показывает K33. Заправку контролирует оператор, особенно если форма горловины затрудняет правильное размещение носика.
Установка у резервуара
Станцию размещают рядом с расходной ёмкостью на подходящей устойчивой опоре. Оставляют доступ к выключателю, счётчику и соединениям. Положение выбирают так, чтобы рукав выдачи доходил до обслуживаемой техники, а всасывающая линия была по возможности короткой.
Руководство PANTHER DC предусматривает донный клапан для удержания топлива во всасывающей линии и рекомендует входной фильтр. Эти принадлежности подбирают отдельно для узла забора; их наличие не следует считать частью стандартной поставки F00340160.
Самовсасывание зависит от герметичности соединений и высоты над топливом. Для начального запуска руководство указывает высоту до 2 м; при большей высоте требует заполнить всасывающий рукав топливом. До монтажа проверяют схему по инструкции, а не выбирают произвольную глубину резервуара по одному названию насоса.
Длинный или узкий рукав забора увеличивает сопротивление. Для резервуара ниже станции или на заметном удалении заранее оценивают условия всасывания, чтобы насос получал топливо без подсоса воздуха.
Рабочий цикл и байпас
Насос рассчитан на рабочий цикл до 30 минут. После него выполняют охлаждение по руководству. Этот режим учитывают при планировании последовательной заправки нескольких машин.
Когда выдача закрыта, топливо может циркулировать через внутренний байпас. Работа в таком состоянии допускается только кратковременно, до 2–3 минут. Байпас позволяет пережить короткую остановку потока, но не заменяет выключение насоса по окончании операции.
Степень защиты насоса — IP55. Место установки и защиту от внешних воздействий выбирают по руководству оборудования. Перед обслуживанием отключают питание и снимают давление в линии.
Для собственного дизельного заправочного поста
- Автопарк. Заправка машин из собственного расходного резервуара с записью объёма по каждой выдаче.
- Строительная площадка. Подача дизельного топлива к технике там, где доступен аккумулятор 12 или 24 В.
- Сельскохозяйственная база. Заправка тракторов и другой дизельной техники рядом с резервуаром.
Комплект предназначен для дизельного топлива и некоммерческого контроля выдачи. Для бензина или другой рабочей жидкости выбирают специально совместимое оборудование. Для расчётов при продаже топлива отдельно подбирают систему с необходимыми метрологическими документами.
Частые вопросы
Можно ли работать от аккумулятора 12 В?
Да. При 12 В каталожная подача составляет до 35 л/мин, при 24 В — до 70 л/мин.
Можно ли заранее задать выдачу 50 литров?
Предустановки дозы нет. Количество контролируют по K33 и закрывают пистолет на нужном показании.
Пистолет остановится при полном баке?
A60 имеет автоматическую отсечку при заполнении. Оператор должен правильно расположить пистолет и наблюдать за заправкой.
Есть ли всасывающий рукав в поставке?
Нет, его и узел забора подбирают для резервуара отдельно. Комплектный рукав 4 м предназначен для выдачи.
Нужны ли батарейки для K33?
Нет, счётчик механический. Аккумулятор питает насос, а шкалы счётчика приводятся потоком топлива.
Можно ли заправлять несколько машин без перерыва?
Учитывайте рабочий цикл до 30 минут и охлаждение по инструкции. При закрытой выдаче работа через байпас ограничена 2–3 минутами.
Нужно ли выключать насос после закрытия пистолета?
Да. Закрытие A60 прекращает выдачу, но не отключает электродвигатель.
Подойдёт ли комплект для бензина?
F00340160 предназначен для дизельного топлива. Для бензина нужен другой подходящий комплект.
