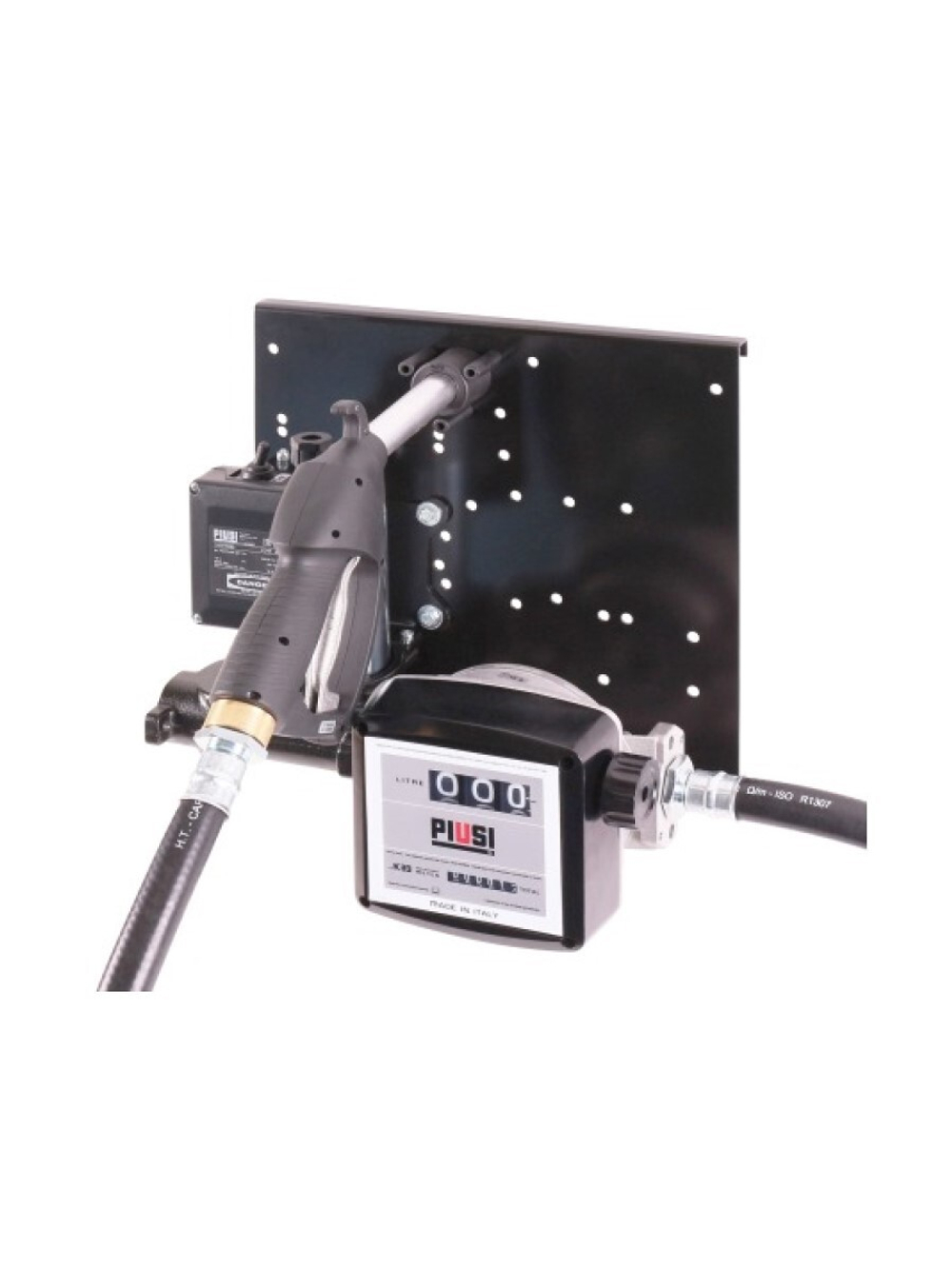

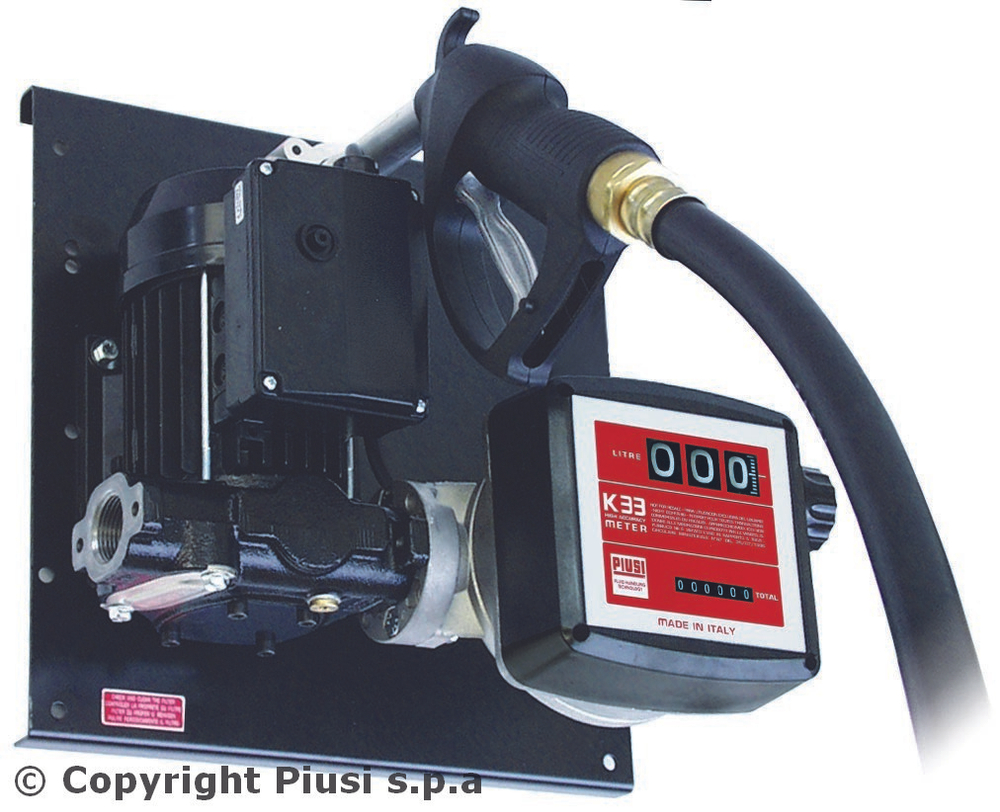

PIUSI ST PANTHER DC 12V K33 A60 (F00340070) — топливораздаточный комплект для дизельного топлива с питанием от источника постоянного тока 12 В. В состав станции входят насос PANTHER DC, механический счётчик K33, автоматический пистолет A60 и раздаточный рукав длиной 4 м. Производительность комплектного исполнения — до 56 л/мин.
Станцию устанавливают рядом с топливным резервуаром, чтобы организовать заправку собственного автопарка или техники без подключения к сети 230 В. Оператор видит объём текущей выдачи на механическом счётчике, а пистолет автоматически прекращает подачу при заполнении бака. Резервуар и всасывающую линию подбирают под место установки.
Насос, счётчик и пистолет в одном комплекте
ST представляет собой собранный раздаточный блок. Его основные компоненты подобраны для совместной работы: насос создаёт поток, K33 измеряет проходящее топливо, рукав подводит его к баку, а A60 управляет выдачей. Такой комплект удобен, когда нужен пост заправки с местным учётом количества, без сложной системы авторизации водителей.
- PANTHER DC работает от 12 В и имеет выключатель для запуска и остановки.
- K33 показывает текущую выдачу на трёхразрядной сбрасываемой шкале и общий объём на шестизначном сумматоре.
- Пистолет A60 имеет автоматическую отсечку и поворотное соединение, которое облегчает работу с рукавом.
- Раздаточный рукав длиной 4 м имеет внутренний диаметр 20 мм; соединение — 3/4″ BSP.
- Держатель позволяет разместить пистолет на блоке после заправки.
Пистолет с автоматической отсечкой облегчает заправку до заполнения бака. Счётчик решает другую задачу: показывает количество топлива. Он не превращает станцию в колонку с автоматическим отпуском заранее введённого объёма.
Что означает подача до 56 л/мин
Подача указана для артикула F00340070 с пистолетом A60. Не следует заменять её максимальным значением для всей серии ST: у станций отличаются насосы, питание, счётчики и раздаточная арматура.
Фактическая скорость заправки зависит от установки. Длинный или узкий всасывающий рукав, большой перепад высоты, загрязнённый фильтр и дополнительные фитинги увеличивают сопротивление. Даже мощный насос не сможет сохранить номинальную подачу, если топливо плохо поступает на вход.
Мощность двигателя составляет 420 Вт, максимальный ток — 35 А. Для питания нужна линия 12 В, рассчитанная на такую нагрузку. Подключение к маломощному источнику или чрезмерно длинному тонкому кабелю может привести к падению напряжения, нагреву соединений и снижению подачи.
Как пользоваться счётчиком K33
Перед новой заправкой оператор сбрасывает шкалу текущей выдачи, а затем контролирует объём во время отпуска. Накопительная шкала сохраняет общий объём прошедшего через счётчик топлива и помогает сравнивать расход за выбранный период.
K33 допускает калибровку; заявленная погрешность составляет ±1% при соблюдении условий работы и правильной настройке. Для проверки используют контрольную меру и сопоставляют фактический объём с показанием. Калибровка особенно полезна после монтажа или изменения линии, если контроль выявил устойчивое расхождение.
Механическая индикация удобна для ежедневного внутреннего учёта: показание можно прочитать непосредственно на блоке. Функции передачи данных, привязки к водителю и ведения электронного журнала в состав этого исполнения не входят. Для таких задач нужен отдельный комплекс управления заправкой.
Монтаж рядом с резервуаром
Насос следует размещать так, чтобы всасывающий участок был коротким и топливо поступало без подсоса воздуха. Всасывающий рукав нужен отдельный, пригодный для работы с дизельным топливом и разрежением. Сам факт, что рукав подходит для напорной выдачи, не означает его пригодности на всасывании.
В каталожной комплектации F00340070 всасывающий рукав не указан. Его длину, заборный узел и необходимые соединения выбирают под резервуар. Глубина установки трубы должна соответствовать ёмкости; подключение также должно оставлять возможность обслуживания резервуара и насоса.
Встроенного фильтра тонкой очистки в данном исполнении нет. Если системе требуется очистка дизельного топлива или отделение воды, фильтр выбирают дополнительно по среде, пропускной способности и условиям монтажа. Его сопротивление учитывают при оценке итоговой скорости заправки.
Степень защиты двигателя IP55 не отменяет требований к электрическому подключению и размещению оборудования. Это не погружное исполнение. Установка, соединения и защита цепи питания должны соответствовать инструкции PANTHER DC.
Работа по циклу и остановка после заправки
Для этого насоса предусмотрен рабочий цикл до 30 минут. При планировании последовательной заправки нескольких машин учитывают суммарное время работы двигателя, а перерывы организуют по инструкции насоса. Краткая остановка между баками сама по себе не означает полного охлаждения двигателя.
Автоматическая отсечка A60 закрывает поток на пистолете. После её срабатывания следует выключить насос. Наличие перепускного клапана не означает, что насос можно оставить включённым с закрытой раздачей: топливо начинает циркулировать внутри и нагреваться.
При заметном падении подачи сначала проверяют питание, уровень топлива, герметичность всасывания и состояние линии. Не стоит сразу увеличивать мощность насоса: причина нередко находится в кабеле, засорении или подсосе воздуха.
Где удобна станция ST PANTHER DC
- В автопарке — для выдачи дизельного топлива из собственного резервуара с контролем количества на K33.
- На строительной или сельскохозяйственной площадке — когда есть подходящее питание 12 В и требуется заправлять технику на месте.
- На сервисной базе — для компактного поста с автоматическим пистолетом и простым местным учётом.
Для регулярной заправки большой очереди машин стоит заранее проверить, подходит ли режим работы DC-насоса. Если необходима длительная непрерывная выдача от стационарной электросети, выбор начинают с насосного исполнения и режима, а не только с расхода в названии.
Чем отличается артикул F00340070
В линейке ST есть комплекты с другими насосами, ручными пистолетами и электронными счётчиками. В F00340070 установлен именно PANTHER 12V, K33 и A60. Например, F00340160 имеет другое электрическое исполнение PANTHER DC 12/24V; его характеристики не следует переносить на рассматриваемую станцию.
Комплектация
- Раздаточный блок ST с насосом PANTHER DC 12V.
- Механический счётчик K33.
- Раздаточный рукав 4 м, внутренний диаметр 20 мм.
- Автоматический пистолет A60 с поворотным соединением и держатель пистолета.
- Инструкция по эксплуатации.
Резервуар, всасывающий рукав и отдельный фильтр не следует считать включёнными в этот перечень. Их выбирают для конкретной установки.
Частые вопросы о PIUSI ST PANTHER DC
Можно ли подключить станцию к аккумулятору 24 В?
Нет. F00340070 рассчитан на 12 В постоянного тока. Для другой сети нужно соответствующее исполнение станции.
Можно ли заправлять бензин?
Нет. Назначение этого комплекта — дизельное топливо. Наличие автоматического пистолета и металлических деталей не подтверждает пригодность станции для бензина.
Можно ли задать 50 литров и получить автоматическую остановку?
В этом исполнении нет функции преднабора. Нужный объём отслеживает оператор по K33 и останавливает выдачу сам. Автоматическая отсечка A60 срабатывает при заполнении бака.
Нужно ли покупать счётчик отдельно?
Нет. K33 входит в комплект. Дополнительный счётчик нужен только для отдельной задачи, например для иной системы учёта, совместимость которой проверяют при проектировании.
Можно ли заменить рукав более длинным?
Такое изменение оценивают вместе с расходом, диаметром и сопротивлением всей линии. Более длинный рукав расширяет зону работы, но может уменьшить скорость заправки; комплектные 4 м нельзя считать основанием для любой длины.
Что подготовить, кроме самого комплекта?
Подходящий резервуар, всасывающий участок с заборным узлом и соединениями, источник 12 В достаточной мощности и правильно защищённую цепь питания. При необходимости добавляют фильтрацию топлива.
Почему показания счётчика отличаются от контрольной ёмкости?
Нужно проверить отсутствие воздуха в топливе, правильность контрольного измерения и калибровку K33. Настройка счётчика не устраняет утечку или подсос воздуха в системе.
