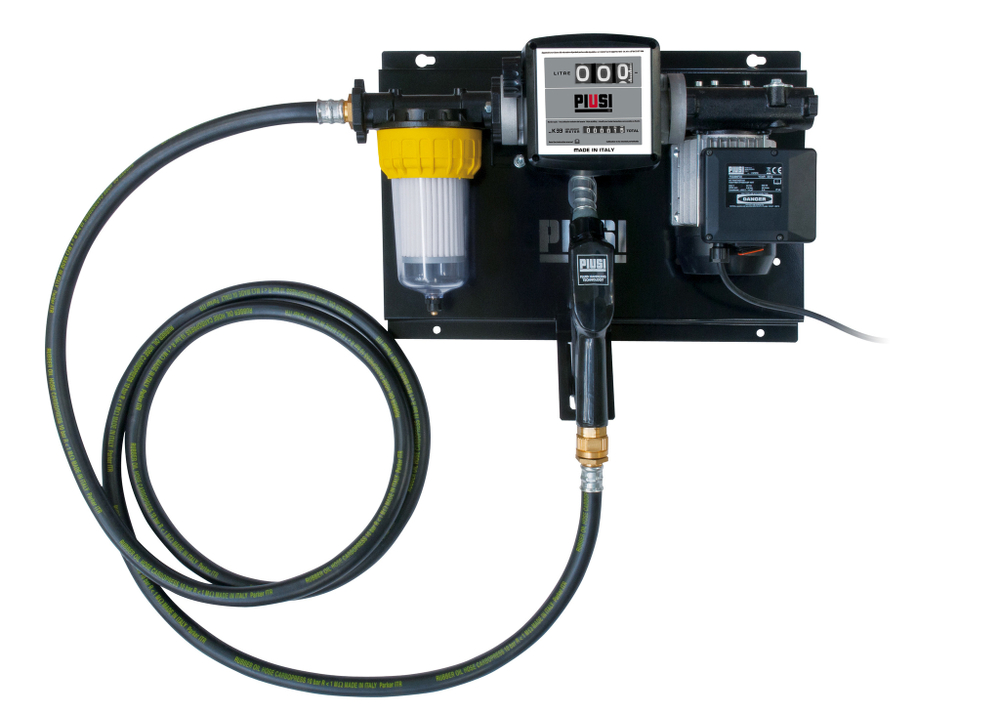

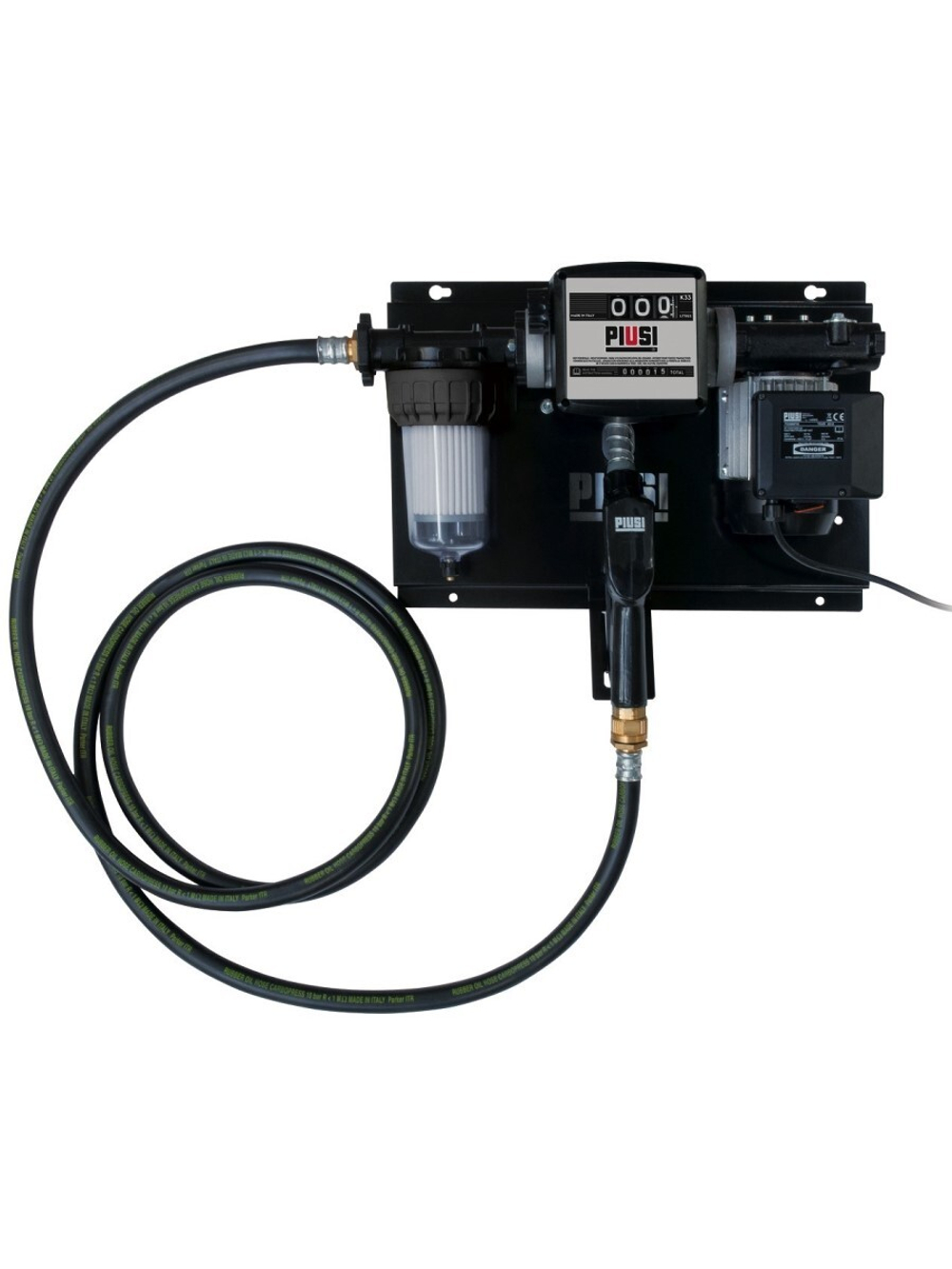

PIUSI ST Panther 56 CC A60 (F00386R70) — раздаточный комплект для дизельного топлива с насосом PANTHER 56, механическим счётчиком K33, фильтром CLEAR CAPTOR и автоматическим пистолетом A60. Максимальная подача станции в сборе — 52 л/мин.
Исполнение рассчитано на сеть 230 В, 50 Гц и оснащено раздаточным рукавом 6 м диаметром ¾″. Станцию используют возле резервуара для выдачи топлива технике с измерением объёма и фильтрацией. Всасывающую линию выбирают отдельно под место установки.
Что входит в комплект
- PANTHER 56. Электрический самовсасывающий лопастной насос.
- K33. Механический счётчик отпущенного дизельного топлива.
- CLEAR CAPTOR. Фильтрующий узел с функцией удаления воды.
- Раздаточный рукав. Длина 6 м, внутренний диаметр ¾″.
- A60 и держатель. Автоматический пистолет с местом хранения.
- Руководство. Входит в перечень заводской поставки.
Как работает станция
Насос забирает дизельное топливо из резервуара и направляет его в раздаточную линию. В потоке установлены фильтр и счётчик; к баку машины топливо подаётся через рукав и пистолет.
K33 позволяет видеть количество выданного топлива. A60 автоматически прекращает подачу при заполнении бака, а оператор контролирует процесс и затем выключает насос по руководству.
Фильтр, измерение и отсечка выполняют разные задачи. Наличие автоматического пистолета не задаёт заранее выбранную порцию в литрах: остановка A60 связана с заполнением бака, а не с показанием K33.
Насос PANTHER 56 и питание
PANTHER 56 — самовсасывающий электрический насос с лопастным механизмом, перепускным клапаном и обслуживаемым фильтром на всасывании. Для F00386R70 указаны мощность 350 Вт и максимальный ток 3 А.
Источник питания и электрическое подключение выбирают для 230 В, 50 Гц. При размещении рядом с резервуаром учитывайте доступ к выключателю, путь кабеля и возможность обслуживания насосной части.
Всасывающую линию собирают герметично. Подсос воздуха или загрязнение заборного участка могут мешать поступлению топлива, даже если двигатель работает.
Непрерывная подача и закрытый пистолет
Насос PANTHER 56 рассчитан на непрерывную перекачку. При закрытой раздаточной линии топливо циркулирует через перепускной клапан, а не поступает в бак.
Руководство ограничивает работу через перепуск с закрытым пистолетом: не более 3 минут. После завершения заправки насос выключают. Автоматическая отсечка A60 закрывает поток, но не отключает электродвигатель.
Этот предел важен при последовательной заправке машин. Закрытый пистолет не является режимом ожидания с длительно включённым насосом.
Фильтрация и удаление воды
В F00386R70 установлен CLEAR CAPTOR с функцией удаления воды. Фильтрующий узел используют для очистки дизельного топлива в раздаточной линии.
При обслуживании учитывают состояние элемента и снижение подачи. Загрязнённый картридж увеличивает сопротивление; замена исправного насоса не устранит засорение фильтра.
Сменный элемент выбирают по маркировке установленного CLEAR CAPTOR и его назначению. Для заказа важно различать фильтр механических примесей, грубой очистки и водопоглощения, а не выбирать только по похожей прозрачной колбе.
Механический счётчик K33
Качающийся диск внутри измерителя приводится потоком топлива. Счётчик не требует батареек, поддерживает сброс разового показания и допускает калибровку. Заявленная точность — ±1%.
Показание текущей выдачи помогает контролировать заправку одной машины. Накопительная шкала позволяет учитывать общий объём через станцию. Для автоматического отпуска дозы требуется отдельное управление, которого сам K33 не выполняет.
Рукав 6 м и монтаж у резервуара
Раздаточный рукав 6 м позволяет обслуживать технику, расположенную возле станции. При выборе места оцените расстояние до горловины и путь рукава вокруг машины. Диаметр комплектной линии — ¾″.
Всасывающий рукав в F00386R70 не входит. Его длину, соединения и заборный узел подбирают под резервуар. Условия всасывания и дополнительные элементы линии учитывают при расчёте подачи.
52 л/мин — характеристика станции в сборе. Для другой компоновки или дополнительного фильтра фактический расход может измениться. Не следует заменять это значение названием насосной серии PANTHER 56.
Отличие от ручной станции E80
У F00386R70 автоматический A60, фильтр CLEAR CAPTOR, рукав 6 м и подача до 52 л/мин. У PIUSI ST E80 K33 000390000 ручной SELF 3000, рукав 4 м диаметром 25 мм и подача до 80 л/мин.
F00386R70 выбирают, когда нужны фильтрация и отсечка при заполнении бака. E80 с ручным пистолетом отличается более высокой заявленной подачей станции и требует ручного прекращения налива.
Близкий F00386F0A также имеет насос PANTHER 56, K33, A60, раздаточный рукав 6 м и подачу 52 л/мин. У него в таблице указан дополнительно всасывающий рукав 4 м. Это отличие состава нужно учитывать при заказе готового поста.
Где используется
- Заправочный пост автопарка. Выдача дизеля из резервуара с местным измерением и автоматическим закрытием пистолета по заполнению.
- Сельскохозяйственная база. Обслуживание дизельной техники возле стационарной ёмкости с электросетью.
- Строительное предприятие. Сборка топливного поста с фильтрацией для машин собственного парка.
Частые вопросы
Пистолет автоматически остановит заправку?
Да. A60 прекращает подачу при заполнении бака. После отсечки нужно выключить насос; заправку выполняют под наблюдением оператора.
Можно ли оставить насос включённым с закрытым пистолетом?
Только кратковременно. Руководство допускает перепуск не более 3 минут, после выдачи насос выключают.
Какая длина раздаточного рукава?
6 м, диаметр ¾″. Всасывающий рукав для резервуара подбирают отдельно.
Нужны ли батарейки счётчику?
Нет, K33 механический. Электросеть 230 В требуется насосному агрегату.
Можно ли автоматически выдать ровно 50 л?
K33 показывает объём, но не закрывает поток по предустановке. A60 останавливает заправку при заполнении бака; для дозы нужен отдельный контроллер и управление.
Фильтр предусмотрен для удаления воды?
Да. F00386R70 оснащён CLEAR CAPTOR с функцией удаления воды.
Что меняется у F00386F0A?
В состав включён всасывающий рукав 4 м. Основные указанные насос, счётчик, пистолет, раздаточный рукав и подача совпадают.
Можно ли использовать комплект для бензина или AdBlue?
Нет. F00386R70 предназначен для дизельного топлива. Для других жидкостей нужны соответствующие насос, фильтр, измеритель и пистолет.
