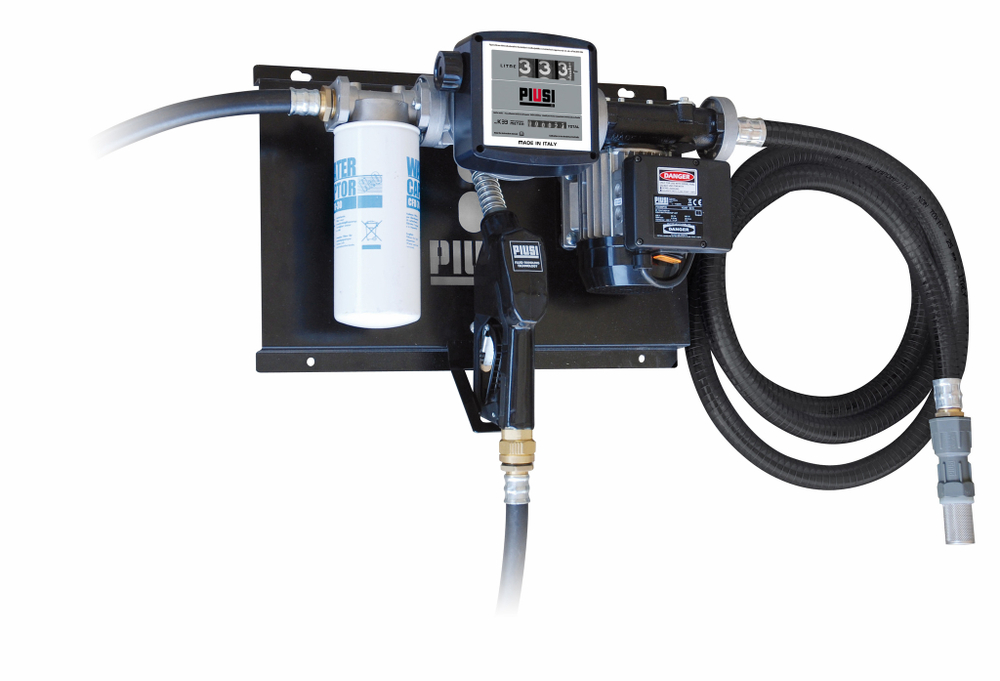

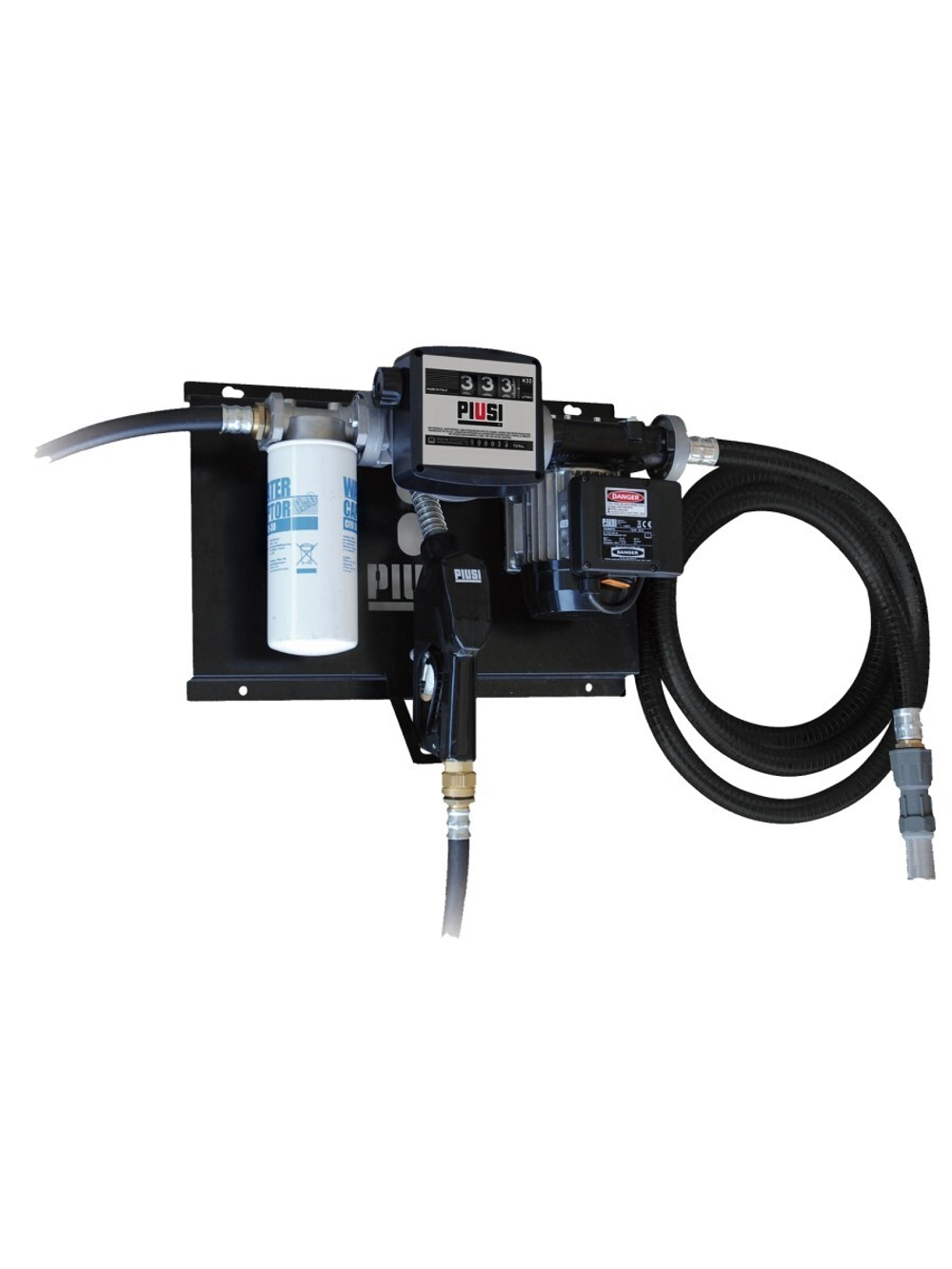

PIUSI ST PANTHER 56 FILTER A60 F00386F0A — раздаточная станция для дизельного топлива с насосом PANTHER 56, механическим счётчиком K33, фильтром и автоматическим пистолетом A60. Питание — 230 В, 50 Гц; подача комплекта — до 52 л/мин.
Станция объединяет перекачку, учёт и выдачу топлива. В этом исполнении предусмотрены раздаточный рукав 6 м × 3/4″ и всасывающий рукав 4 м. Она подходит для организации внутреннего заправочного поста у отдельной ёмкости, когда нужны и счётчик, и фильтрация.
Узлы станции и их работа
- PANTHER 56. Сетевой насос создаёт поток дизельного топлива.
- K33. Показывает текущую выдачу и суммарный расход механическим регистром.
- Фильтр Water Captor. В этом исполнении предусмотрена фильтрация с отделением воды.
- A60. Автоматический пистолет на конце раздаточного рукава.
- Рукав 6 м. Подвод пистолета к технике.
- Всасывающий рукав 4 м. Забор топлива из ёмкости.
- Держатель пистолета. Размещение инструмента между операциями.
Топливо забирается из резервуара, проходит через собранные узлы станции и направляется к пистолету. Счётчик измеряет объём, фильтр решает задачу очистки, пистолет управляет выходом. Насос не подменяет функции остальных элементов.
Подача станции до 52 л/мин
Для F00386F0A указана подача до 52 л/мин. Название насосной серии PANTHER 56 не означает, что весь комплект обязательно выдаёт 56 л/мин через установленный фильтр и пистолет.
Фактический поток зависит от уровня топлива, положения ёмкости, заборной линии и состояния фильтра. Для планирования времени заправки лучше использовать рабочую подачу собранного поста, а не только паспортную цифру насоса.
Для более производительной станции в линейке есть F00265F0A с PANTHER 72 и подачей до 70 л/мин. Выбор большего насоса имеет смысл только вместе с нужным расходом и подходящей линией.
Механический K33
Счётчик имеет трёхразрядный сбрасываемый регистр и шестизначный общий итог. Текущий показатель обнуляют перед новой заправкой; общий используют для накопления расхода.
Предусмотрена калибровка. Точность ±1% относится к соответствующим условиям измерения. Проверку выполняют контрольной выдачей, когда станция работает в обычном режиме. Воздух, поступающий с топливом, мешает правильному учёту.
Для записи расхода по машинам оператор фиксирует результат каждой операции. K33 не назначает объём определённому водителю и не передаёт заправки в программу без отдельной системы регистрации.
Фильтр и качество топлива
Для данного артикула таблица PIUSI указывает водоотделяющий фильтр Water Captor. Его работа не делает топливо автоматически соответствующим любым требованиям: контролируют качество продукта и своевременно обслуживают фильтрующий узел.
По мере загрязнения сопротивление фильтра растёт, подача может уменьшаться. При обслуживании подбирают сменный элемент под установленный фильтр, а не по совпадению резьбы или похожему корпусу.
Для биодизельного исполнения в линейке предусмотрены другие варианты. F00386F0A имеет дизельное назначение; его не выбирают как универсальную станцию для бензина, масла или AdBlue.
Автоматический пистолет A60
A60 прекращает выдачу при срабатывании автоматической отсечки в подходящих условиях заправки. Поворотное соединение облегчает работу с рукавом у бака.
Отсечка пистолета и остановка двигателя — разные процессы. Насосом управляют выключателем и предусмотренной схемой станции. Автоматический пистолет не означает электронную предустановку, например отпуск ровно 40 л по одной команде.
Всасывающий и раздаточный рукава
В этом исполнении заборный рукав имеет длину 4 м, раздаточный — 6 м. Они выполняют разные задачи: первый соединяет ёмкость с насосом, второй доставляет топливо от станции к машине.
Вход станции — 1″ BSP, диаметр раздаточного рукава — 3/4″. Для ёмкости подбирают подходящее заборное подключение. Длину рукава нельзя автоматически считать допустимой вертикальной высотой всасывания.
При размещении станции оценивают уровень топлива относительно насоса, герметичность забора и расстояние до бака техники. Пистолет должен доставать до горловины без натяжения и неудобного обхода оборудования.
Сетевое питание и режим работы
F00386F0A рассчитан на 230 В, 50 Гц. Мощность в точной таблице — 350 Вт, ток до 3 А. Для прямого подключения к аккумулятору 12 или 24 В выбирают другую конфигурацию.
Для этого исполнения указан непрерывный режим. Он подходит для последовательной выдачи на стационарном посту при соблюдении условий эксплуатации насосного и фильтрующего узлов.
Где используется
- Автопарк предприятия. Внутренние дизельные заправки с местным учётом.
- Хозяйственная база. Выдача из отдельного резервуара через фильтр и автоматический пистолет.
- Строительная площадка с электросетью. Заправочный участок для дизельной техники у установленной ёмкости.
Различие F00386F0A и F00386F60
Оба варианта имеют насос PANTHER 56, K33, фильтр и A60. У F00386F0A дополнительно указан заборный рукав 4 м, у F00386F60 он отсутствует в точной таблице. При замене важно сверять полный артикул, а не только название станции.
Комплектация
Предусмотрены станция ST с насосом, K33 и фильтром, раздаточный рукав 6 м, всасывающий рукав 4 м, пистолет A60, его держатель и инструкция. Топливный резервуар и крепление к конкретному месту выбирают для поста.
Частые вопросы о ST PANTHER 56 FILTER A60
Нужно ли отдельно покупать счётчик?
Нет, K33 входит в конфигурацию F00386F0A.
Фильтр отделяет воду?
Для этого артикула предусмотрен Water Captor с водоотделяющей функцией. Он требует обслуживания по инструкции.
Какая длина заборного рукава?
4 м. Раздаточный рукав имеет другую длину — 6 м.
Можно ли работать от аккумулятора?
Это сетевое исполнение 230 В, 50 Гц.
Будет ли выдача 56 л/мин?
Для станции указано до 52 л/мин. Насосное название не заменяет показатель готового комплекта.
Можно ли заранее задать выдачу 40 литров?
K33 измеряет количество, а A60 имеет автоматическую отсечку. Предустановка дозы требует другого управления.
Есть ли разница с F00386F60?
У F00386F0A в таблице предусмотрен всасывающий рукав 4 м; у F00386F60 он не указан.
